室内温湿度环境检测及显示系统
温湿度控制系统
温湿度控制系统1. 引言温湿度控制系统是指通过传感器感知环境的温度和湿度，通过控制器对温湿度进行调节和控制的系统。
该系统在许多领域中发挥着重要的作用，比如农业、医疗、仓储等。
本文档将介绍温湿度控制系统的基本原理、组成部分、工作方式以及应用场景。
2. 基本原理温湿度控制系统基于以下基本原理工作：•温度感知：通过温度传感器实时感知环境的温度。
•湿度感知：通过湿度传感器实时感知环境的湿度。
•控制算法：根据温湿度传感器的数据，控制器会根据预设的温湿度范围来判断是否需要调节环境的温湿度，然后采取相应的控制策略。
3. 组成部分一个典型的温湿度控制系统通常由以下几个组成部分构成：•温湿度传感器：用于感知环境的温度和湿度。
•控制器：基于传感器的数据和控制算法，控制环境的温湿度。
•执行器：负责执行控制器发出的调节信号，比如加热器、冷却器、加湿器、除湿器等。
•显示器：用于显示当前环境的温湿度信息。
•操作界面：提供用户与系统进行交互的界面，通常可以设置温湿度的范围和工作模式等。
4. 工作方式温湿度控制系统的工作方式可以分为以下几个步骤：1.温湿度感知：通过温湿度传感器检测环境的温湿度，并将数据传输给控制器。
2.数据处理：控制器接收到传感器的数据后，会通过控制算法进行处理，判断当前环境的温湿度是否在设定的范围内。
3.判断调节：如果当前环境的温湿度超出设定范围，控制器会发出相应的控制指令给执行器来调节环境的温湿度。
4.执行调节：执行器根据控制指令来进行相应的调节操作，比如打开加热器、冷却器、加湿器、除湿器等。
5.显示信息：温湿度控制系统会将实时的温湿度信息显示在显示器上，以供用户查看。
5. 应用场景温湿度控制系统在以下场景中具有广泛的应用：1.农业：温室、养殖场等需要精确控制温湿度的农业环境。
2.医疗：手术室、实验室等需要保持恒温恒湿的医疗环境。
3.仓储：储存特殊物品，如食品、药品等对温湿度要求较高的场所。
4.办公环境：提高办公环境的舒适度，增加员工的工作效率。

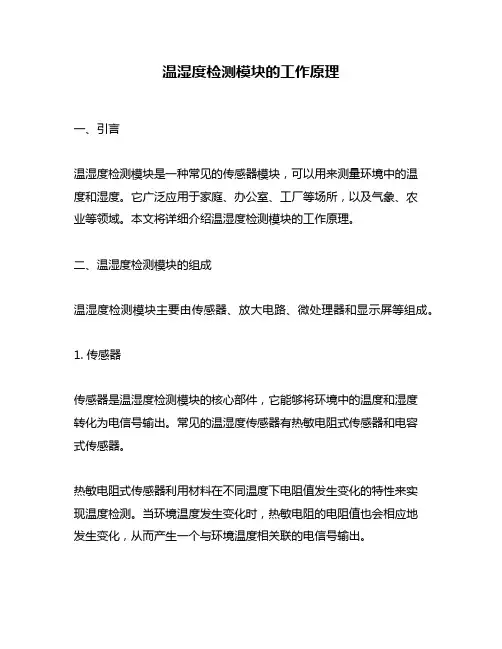

温湿度检测模块的工作原理
温湿度检测模块的工作原理一、引言温湿度检测模块是一种常见的传感器模块，可以用来测量环境中的温度和湿度。
它广泛应用于家庭、办公室、工厂等场所，以及气象、农业等领域。
本文将详细介绍温湿度检测模块的工作原理。
二、温湿度检测模块的组成温湿度检测模块主要由传感器、放大电路、微处理器和显示屏等组成。
1. 传感器传感器是温湿度检测模块的核心部件，它能够将环境中的温度和湿度转化为电信号输出。
常见的温湿度传感器有热敏电阻式传感器和电容式传感器。
热敏电阻式传感器利用材料在不同温度下电阻值发生变化的特性来实现温度检测。
当环境温度发生变化时，热敏电阻的电阻值也会相应地发生变化，从而产生一个与环境温度相关联的电信号输出。
电容式传感器利用介质在不同湿度下介电常数发生变化的特性来实现湿度检测。
当环境湿度发生变化时，电容式传感器的电容值也会相应地发生变化，从而产生一个与环境湿度相关联的电信号输出。
2. 放大电路传感器输出的电信号较小，需要经过放大电路进行放大处理。
放大电路通常采用运放作为放大元件，可以将传感器输出的微弱信号放大到一定程度，以便后续处理。
3. 微处理器微处理器是温湿度检测模块的控制中心，它能够对传感器采集到的信号进行处理，并将结果显示在屏幕上。
微处理器通常采用单片机或者嵌入式系统芯片。
4. 显示屏显示屏是温湿度检测模块的输出部件，它能够将温度和湿度值显示出来。
常见的显示屏有液晶显示屏和数码管显示屏。
三、温湿度检测模块的工作原理温湿度检测模块工作原理如下：1. 传感器采集环境信息当温湿度检测模块开始工作时，传感器会自动采集环境中的温度和湿度信息，并将其转化为相应的电信号输出。
这些电信号经过放大电路放大处理后，会传输到微处理器中进行处理。
2. 微处理器对信号进行处理微处理器会将传感器采集到的温度和湿度信号进行数字化处理，并通过内部算法计算出相应的温度和湿度值。
这些数值会被存储在微处理器的内存中。
3. 显示屏显示温湿度值当用户需要查看当前环境的温湿度值时，微处理器会将计算出来的数值发送给显示屏，显示屏上就会显示出当前环境的温湿度值。
室内数显温湿度计
室内数显温湿度计一、概述室内数显温湿度计是一种能够测量室内温度和湿度的电子仪表。
它通过内部传感器检测环境参数变化，并将值以易于识别的数字形式显示出来。
它适用于家庭、工厂、办公室等各种场合，可以提供准确的温湿度信息，帮助人们更好地掌握身处环境的变化。
二、工作原理室内数显温湿度计的工作原理基于传感器，它包含温度传感器和湿度传感器。
温度传感器通过电阻的变化来检测温度的变化，湿度传感器通过同样的方式来检测湿度的变化。
这两个传感器将检测到的数值转换为数字信号，通过内置的处理器进行处理并显示在屏幕上。
三、功能特点1. 温湿度测量准确室内数显温湿度计使用高精度的传感器，测量准确性高，误差小，能够提供准确的温度和湿度数值，帮助人们更好地了解周围环境变化。
2. 显示清晰室内数显温湿度计采用液晶显示屏，数字清晰、大气，方便用户查看显示数值。
3. 显示切换简单室内数显温湿度计设计简约，操作简单，仅需按一个按钮，即可轻松切换显示温度或湿度数值。
4. 实时监控室内数显温湿度计可以实时检测环境温湿度的变化，并且在变化时自动更新显示屏上的数值，并发出报警信号提醒用户。
5. 高、低温、湿度报警室内数显温湿度计可以设定高、低温、湿度报警功能，当环境温度或湿度超过预设值时，仪器会自动发出警报，提醒用户注意环境变化。
6. 超长待机室内数显温湿度计采用电池供电，其超长待机时间能够达到一年以上。
使用方便，无需频繁更换电池。
四、应用场景室内数显温湿度计适用于各种场所的温湿度管理，例如：•家庭使用：能够及时了解房间内温湿度变化，掌握天气情况，为制定合理的衣物和家政保洁方案提供支持。
•工商企业：可应用于制药、电子、化工、纺织、食品等各类生产企业，以保证生产环境的温湿度合适，提高生产效率。
•医疗机构：适用于手术室、药房、暂时性隔离室等医院部门，为医护人员和病人提供洁净、安全、符合温湿度要求的环境。
•学校和办公场所：为教学和工作环境提供适宜的温湿度指数，营造舒适的学习和办公环境。
室内温湿度检测系统设计
室内温湿度检测系统设计【摘要】本文介绍了室内温湿度检测系统设计的相关内容。
在分别从研究背景、研究目的和研究意义三个方面进行了论述。
在正文部分则详细阐述了传感器选择与布局设计、硬件系统设计、软件系统设计、系统性能测试以及数据处理与分析等内容。
在总结了设计的成果，并展望了未来的发展方向，同时也对系统的局限性进行了讨论。
通过本文的介绍，读者可以了解到室内温湿度检测系统设计的具体过程和关键技术，以及该系统在实际应用中的重要性和潜在的局限性。
【关键词】室内温湿度检测系统设计、传感器、布局设计、硬件系统、软件系统、性能测试、数据处理、设计总结、未来展望、局限性讨论。
1. 引言1.1 研究背景室内温湿度检测系统设计的研究背景对于室内环境的监测与调控起着至关重要的作用。
随着人们对居住环境舒适性的要求不断提高，室内温湿度的监测，实时控制以及数据分析变得愈发重要。
传统的温湿度检测方法主要依靠人工测量或使用简单的仪器进行监测，然而这些方法存在人力成本高、数据采集不精确等问题。
随着物联网技术的快速发展，室内温湿度检测系统的设计与应用变得更加便捷与智能。
通过使用各种传感器技术，可以实时监测室内温湿度数据，并通过硬件系统和软件系统实现数据处理与分析，从而实现智能化的室内环境监测与控制。
这不仅可以提高居住环境的舒适性，还可以节约能源资源，提高生活质量。
设计一套稳定、精准和智能的室内温湿度检测系统对于现代生活具有重要意义。
通过本研究，我们将探讨传感器选择与布局设计、硬件系统设计、软件系统设计、系统性能测试以及数据处理与分析等方面，为室内温湿度检测系统的设计与应用提供一定的参考和指导。
1.2 研究目的研究目的是为了设计一个能够准确监测和控制室内温湿度的系统，以提高室内环境的舒适度和健康性。
通过对室内温湿度的实时监测和分析，可以及时调整空调和加湿器的工作状态，确保室内空气质量达到最佳状态。
研究还旨在探索利用传感器技术和数据处理算法来实现智能化控制系统，从而提高能源利用效率和节约资源。
温湿度监控系统
温湿度监控系统温湿度监控系统是一种广泛应用于各种场所的设备，可以帮助人们实时监测和控制环境中的温度和湿度。
它在室内的空调系统、温室农业、医疗仓库、实验室等领域起着重要作用。
本文将介绍温湿度监控系统的原理、应用以及优势等方面。
一、原理及工作方式温湿度监控系统是由传感器、数据采集器、数据传输设备以及数据处理和显示系统组成的。
传感器可以实时检测环境的温度和湿度，并将数据传输给数据采集器。
数据采集器将数据通过无线或有线方式传输给数据处理和显示系统，用户可以通过该系统查看和控制环境状态。
二、应用领域1. 室内空调系统：温湿度监控系统可与空调系统结合使用，实现自动调节室内环境，提供人们舒适的工作和生活条件。
系统会根据设定的温湿度范围自动开启或关闭空调设备，提高能源利用效率。
2. 温室农业：温湿度监控系统在农业领域的应用十分广泛。
通过监控和控制温室内的温度和湿度，农民可以及时调整温室的气候，提供适宜的生长环境，促进农作物的生长和发育。
3. 医疗仓库：在医疗领域，温湿度监控系统被广泛应用于药品和医疗器械的储存和运输过程中。
通过及时监测仓库内部环境的温度和湿度，并进行报警和控制，可以保障药品和器械的质量和安全性。
4. 实验室：实验室通常有严格的温湿度要求，例如化学实验需要在特定的温湿度条件下进行。
温湿度监控系统可以帮助实验室工作人员实时监测环境参数，确保实验的准确性和可重复性。
三、优势1. 提高生产效率：在工业生产中，温湿度监控系统可以实现环境参数的自动调节，提高生产过程的稳定性和效率，减少产品质量问题。
2. 节能减排：通过温湿度监控系统，人们可以合理控制室内环境的温度和湿度，避免过度能耗，降低对环境的影响。
3. 数据记录与分析：温湿度监控系统可以记录和存储环境参数的历史数据，为用户提供数据分析和报告生成，帮助用户优化环境管理。
4. 预警功能：系统可以设置温湿度的上下限，并在超出范围时及时发出警报通知用户，防止温湿度异常导致的损失。
机房环境检测系统有什么功能？
机房环境检测系统有什么功能？
机房环境检测系统，主要用于机房的温湿度、漏水、供电电压等各项环境参数的监测，实现机房无人值守化，设备异常情况时能以多种报警形式通知相关人员，是机房高效化管理、安全化运维之有效根本。
机房环境检测系统包含以下功能：
1.实时记录：连续如实的采集和记录监测机房内温湿度、漏水、供电电压等各项参数情况，以数字、图形方式进行实时显示并记录。
2.阈值报警：系统可以连接大量联动报警设备，一旦捕获到异常信号，自动报警，上报信息告知相关人员。
3.网络监测：通过网络，用户在获得授权后，可读取监控主机上的实时数据，实时监测。
4.预警告警：通过手机或电话振铃等方式，发送系统当前的机房温湿度、各类设备运行等情况进行预警、告警。
5.数据统计分析：可显示参数列表、实时曲线图、实时数据、历史、报警画面、报表等，更加直观展示，贴近用户需求。
6.数据存储：所有的数据采集和记录到主机计算机上，可按照设定自动保存、备份、打印、归档等。
7.打印报表：可打印、输出不同格式的报表，如：PDF、WORD、EXCEL 等。
8.分级管理：用户分级与密码授权，确保只有获得授权人员才可进行相应操作和管理。
以上就是机房环境检测系统的8点功能了。
温湿度检测系统设计——at89c51单片机和dht11温湿度传感器(可编辑)
摘要此次设计主要是通过使用AT89C51单片机和DHT11温湿度传感器来实现的检测系统。
此次设计主要是针对两个方面的设计：硬件电路方面的设计和系统软件方面的设计。
硬件电路是通过单片机、温湿度传感器、显示器、报警器和键盘等组合在一起的，系统显示器通过DHT11温湿度传感器和LCD1620字符型液晶模块构成。
本次设计使用的电路相对而言比较简单、工作状态比较稳定、并且具有相对较高的集成度和测量误差较小的特点。
另外，此设计方便使用者进行调试，具有一定的使用价值和实用价值。
使用者可以先设定自己想预订的数值，一旦检测实际的结果比预设的数值高时，蜂鸣器就会发出报警信号，测试电路主要将温湿度传感器检测的实际值和预先的设定数值进行比较、然后通过报警电路实现的。
软件方面主要由主程序、显示模块的程序、检测温湿度程序组成。
此次设计主要通过使用DHT11传感器和AT89C51单片机来实现。
DHT11温湿度传感器具有专用的数字模块采集技术和温湿度传感技术，使得产品有极高的稳定性和可靠性；它是主要由一个电阻式感湿元件和一个NTC测温元件构成的，它通过与一个高性能8位单片机相连接来工作；因而DHT11传感器具备抗干扰能力强、响应快、以及性价比很高的优点。
由于AT89C51单片机是一种高性能、低消耗CMOS8位单片机，因此在许多领域都使用它。
【关键词】温度测量湿度测量AT89C51 DHT11ABSTRACTThis design is mainly the detection system is realized by using AT89C51 MCU and DHT11 temperature and humidity sensor. This design is mainly aimed at two aspects of design: design and system design aspects of the hardware circuit.The hardware circuit is through the micro controller, temperature and humidity sensor, display, alarm and keyboard combination together, display system through DHT11 temperature and humidity sensor and the LCD1620 character LCD module. Characteristics of circuits using this design is relatively simple, the work of relatively stable state, and has a relatively high degree of integration and less measurement error. In addition, this design is convenient for a user to debug, has certain use value and practical value. The user can set you want to book value, once the actual testing results than numerical is preset, the buzzer will alarm signal, test circuit is mainly the actual temperature and humidity sensor detection and numerical preset values were compared, then through the alarm circuit realization. The software is composed of main program, display module of the program, the temperature and humidity testing program.The design is mainly through the use of DHT11 sensor and AT89C51 single chip to achieve. DHT11 temperature and humidity sensor has a special digital module acquisition technology and the temperature and humidity sensing technology, the product has high stability and reliability; it is mainly composed of a resistance type humidity sensitive element and a NTC temperature components, it is connected with a high performance 8 bit MCU to work; so this DHT11 sensor have strong anti-interference ability, fast response, and high cost performance.Since the AT89C51 is a high performance, low consumption CMOS8microcontroller, so use it in many areas.【Key words】Temperature measurement Humidity measurement AT89C51 DHT11前言现在在人类的生活中温度已成为非常重要的数据，人们的许多行业都离不开对温度的检测。
温湿度控制系统总体设计
温湿度控制系统总体设计1.系统组成(1)传感器：负责检测环境的温度和湿度值，并将数据传输给控制器。
(2)控制器：接收来自传感器的数据，并根据设定的目标值，通过控制执行器来调整环境温湿度。
(3)执行器：负责根据控制器的指令，调整环境中的温湿度。
常用的执行器包括加热器、制冷器、加湿器和除湿器等。
(4)人机界面(HMI)：提供用户与系统进行交互的界面，用户可以通过HMI设定目标温湿度值、查看当前环境温湿度等信息。
2.总体设计原则在进行温湿度控制系统总体设计时，需要考虑以下几个原则：(1)准确性：系统应具备高精度的温湿度监测和控制能力，能够满足用户的要求。
(2)可靠性：系统应具备稳定的性能和较低的故障率，能够在长时间运行中保持良好的工作状态。
(3)灵活性：用户应能够根据实际需求设定不同的目标温湿度值，并能够实现自动调整。
(4)可扩展性：系统应具备良好的扩展性，能够方便地对系统进行升级和扩展。
3.系统工作原理(1)传感器不断监测环境的温湿度值，并将数据传输给控制器。
(2)控制器接收来自传感器的数据，并与用户设定的目标温湿度值进行比较。
(3)如果当前环境温湿度值与目标值相差过大，控制器将通过控制执行器来调整环境温湿度。
(4)执行器接收到控制器的指令后，根据指令进行相应的操作，如打开加热器、启动制冷器等。
(5)当环境温湿度值接近目标值时，控制器将停止对执行器的指令，直到下次调整需要。
4.功能设计(1)设定目标温度和湿度值：用户可通过HMI设定所需的目标温湿度值。
(2)温湿度实时监测：系统能够实时监测环境温湿度值，并将数据显示在HMI上。
(3)自动控制：系统能够根据目标值自动调整环境温湿度，保持在设定的范围内。
(4)报警功能：当环境温湿度超出设定的范围时，系统能够发出警报，提醒用户注意。
(5)数据记录和分析：系统能够记录环境温湿度的变化，并提供数据分析功能，帮助用户了解环境变化趋势。
5.硬件设计6.软件设计温湿度控制系统的软件设计主要包括控制算法的实现和人机交互界面设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国传媒大学南广学院
课程论文
室内温湿度环境检测及显示系统
摘要
随着科技的进步高科技产品不断的走进我们的生活，给我们的生活带来了极大的便利。
与此同时，一些精密仪器对周围的运行环境有一定的要求。
比如一些大型的机房。
本文基于STM32F103RBT6嵌入式设计了一个室内温湿度环境检测与显示系统，本设计采用了DHT11数字温湿度传感器对室内的温湿度信号进行采集与测量，并把采集后的信号经过转换后用 LCD液晶显示屏进行显示并报告实时时间，从而可以直观的了解室内温湿度的情况。
本系统实现质优价廉，系统稳定。
关键词：室内；温湿度；STM32F103；DHT11；
目录
中文摘要 (I)
绪论 (1)
一、系统介绍 (2)
（一）设计原理 (5)
（二）系统结构 (7)
二、传感器选型 (11)
（一）功能说明 (12)
（二）引脚说明 (13)
三、MCU及复位电路与电源电路 (15)
（一）MCU (17)
（二）复位电路的设计 (19)
（三）电源电路的设计 (21)
四、接口电路与LCD液晶显示模块 (30)
结论 (45)
参考文献 (47)
后记 (49)
注：
1．一般列两级标题。
行距1.5倍。
亦可采取三级标题形式。
2．目录正文用小四号宋体
绪论(三号黑体居中)
随着信息交流的日益增多、经济增长，社会对通信建设的要求越来越高。
在21世纪初，单一的话音业务已经过渡到话音、数据、多媒体的窄宽带综合业务。
多数技术发达国家都计划在21世纪普及宽带综合业务数字网（B-ISDN），构建“信息高速公路”。
(正文内容为宋体小四，1.25倍行距,首行缩进2字符)……
一、系统介绍
（正文一级标题三号黑体居中，段前、段后0.5行，如果有副标题，加破折号，黑体四号居中。
）
(一)设计原理(二级标题和题序，用黑体四号，首行缩进2字符)
本系统以STM32F103为核心控制器件，通过它向DHT11数字温度传感器发送指令，使DHT11进行温湿度信号的采集并进行测量。
测量完毕后，单片机读取测量结果，并将读取的温湿度数据转换为液晶字符，然后通过指令送给LCD 液晶显示屏进行显示，第一行显示实时时间，第二行显示温度数据，第三行显示湿度数据。
从而可以直观的了解室内温度与湿度的情况。
(二)系统结构
根据原理，系统由六个模块组成。
分别为MCU STM32F103, 时钟电路，复位电路，电源，温湿度传感器，液晶显示模块。
系统框图如图 1.1所示
. .
二、传感器选型
(一)概述
DHT11是一款湿温度一体化的数字传感器。
该传感器包括一个电阻式测湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接，通过单片机等微处理器简单的电路连接就能够实时的采集本地湿度和温度。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
所以广泛应用于暖通空调测试及检测设备，汽车数据记录器，消费品自动控制，气象站，家电湿度调节器，医疗除湿器等。
(二)功能说明
DHT11与单片机之间能采用简单的单总线进行通信，仅仅需要一个I/O口。
传感器内部湿度和温度数据40Bit的数据一次性传给单片机，数据采用校验和方式进行校验，有效的保证数据传输的准确性。
DHT11功耗很低，5V电源电压下，工作平均最大电流0.5mA。
湿度范围20—90%RH，温度范围 0—50C
(三)引脚说明
DHT11数字温湿度传感器连接方法极为简单，第一脚接正电源，第四脚接电源地第二脚接数据端。
可直接接单片机的I/O口。
为提高稳定性在数据端与电源正接一个1K的上拉电阻。
第三脚为空脚，此管脚不接空置。
三、MCU及电源电路与复位电路设计
(一)MCU
用STM32F103RBT6作为MCU，STM32F103的型号众多，我采用这款的原因是其性价比超高，STM32系列基于专为要求高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex-M3内核。
时钟频率达到72MHz，是同类产品中性能最高的产品。
内32K 到 128K的闪存，不同的是SRAM的最大容量和外设接口的组合。
时钟频率72MHz 时，从闪存执行代码，STM32功耗36mA，是32位市场上功耗最低的产品，相当于0.5mA/MHz。
引脚分布图
(二)电源电路
(三)复位电路
复位电路如下图所示
因为STM32是低电平抚慰的，所以我设计的电路也是低电平复位的，这里R32和C51构成了上电复位电路。
同时，开发板把TFT_LCD的复位引脚也接在RESET上，这样这个复位按钮不仅可以用来复位MCU，还可以复位LCD。
(四)时钟电路
四、接口电路与LCD液晶显示模块
（一）接口电路
接口采用RS-485通信接口，这种接口可以实现点对点的通信方式。
用于多点互连时非常方便，可以省掉许多信号线。
RS-485可以联网构成分布式系统，其允许最多并联 32台驱动器和 32台接收器。
RS485接口电路如图所示
RS485不能直接连接到STM32上，需要电平转换芯片。
我们使用Sp485来做485电平转换，其中R45为匹配电阻。
（二）LCD液晶显示模块
图中的T_MISO/T_PEN/T_CS/T_CS用来实现对液晶触摸屏的控制。
LCD_BL则控制LCD的背光。
液晶复位信号RESET则是直接连接在开发板的复位按钮上，和MCU共用一个复位电路。
结论 (与上文空一行，三号黑体居中) XXXXXXXXXXXXXXX(小四宋体，与正文要求一致)
参考文献(三号黑体，居中)
一、中文部分
[1]刘小龙.电视艺术美学[M].北京:中国广播电视出版社,1999．
[2]吴海霞,沈剑平.电视论坛[C].北京:人民教育出版社,2003.(2)．
[3]…… (宋体五号，1.25倍行距)
二、英文部分
[1]Chow,W.S.,Shyu,J.C.and Wang,K.C. Developing A Forecast System for Hotel Occupancy Rate Using Integrated ARIMA Models[J].Journal of International Hospitality,Leisure＆Tourism Management,1998.(2).
[2]...... (Times New Roman ll号，行距1.25倍,标点符号为英文格式)
