变频供水设备常见的故障
变频器常见故障及分析
变频器常见故障及分析
变频器是一种用来调节交流电机转速的装置，常见故障主要包括电源故障、过载、过热、设定参数错误等。
以下是对变频器常见故障及其分析的详细介绍。
一、电源故障：变频器无法正常工作，通常会表现为无显示、无输出、输出波形破坏等现象。
分析原因可能是电源线路接错、电源线路短路、电源电压不稳定等。
解决方法是检查电源线路接线是否正确，检查电源线路是否有短路现象，调节电源电压稳定器。
二、过载：变频器发出过载报警信号，通常是由于负载过大或者变频器内部过热引起的。
分析原因可能是设备负载过大、变频器内部散热不良等。
解决方法是降低设备负载，增加散热措施，清洁变频器内部风扇。
四、设定参数错误：变频器无法正常启动，输出频率不稳定等现象。
分析原因可能是设定参数错误、输入输出信号不匹配等。
解决方法是重新设置参数，检查输入输出信号是否匹配。
除了以上常见故障外，变频器还可能出现其他故障，例如电容器老化、继电器失效、芯片损坏等。
对于这些故障，需要进行更深入的分析和维修。
对于变频器常见故障，我们可以通过对故障现象进行分析，找出导致故障的原因，并采取相应的措施进行修复。
定期对变频器进行维护保养，加强设备的散热和清洁工作，可以有效地减少故障的发生。
变频器的常见故障及维修
变频器的常见故障及维修
变频器是一种能够在设定范围内自由调节电输入频率和电压的电器，是电器行业中的重要组成部分，但同时它也是导致电器故障的重要原因之一。
下面介绍几种常见变频器故障及其维修方法：
1、电源故障：这是变频器最常见的故障，可能是由于电线被断路或短路导致的，维修时应检查电源线是否有断开或短路的情况，如有的话应及时修复。
2、电子元件故障：电子元件故障是另一种常见的变频器故障，一般是由于元件电路路径积累的灰尘原因引起的，维修时应先检查一下有没有灰尘积聚，有的话应及时进行清理。
3、程序故障：如果当变频器在运行时出现不同的程序故障，可能是由于程序操作错误或设置不当造成的，应该及时重新编程进行配置，以恢复变频器的正常工作。
以上是变频器的三种常见故障，每种故障的维修方法不尽相同，应根据实际情况进行操作。
此外，为了防止出现以上故障，在安装完变频器后，应定期进行检查，把变频器保持在最佳状态，以避免出现故障现象。

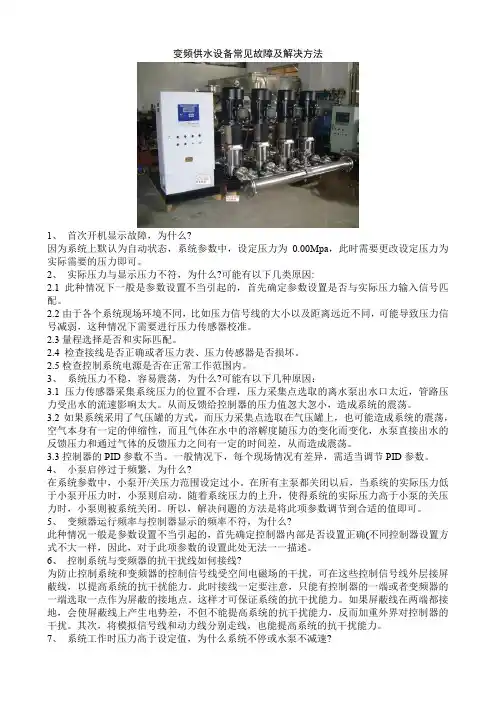

变频供水设备常见故障及解决方法
变频供水设备常见故障及解决方法1、首次开机显示故障，为什么?因为系统上默认为自动状态，系统参数中，设定压力为0.00Mpa，此时需要更改设定压力为实际需要的压力即可。
2、实际压力与显示压力不符，为什么?可能有以下几类原因:2.1 此种情况下一般是参数设置不当引起的，首先确定参数设置是否与实际压力输入信号匹配。
2.2由于各个系统现场环境不同，比如压力信号线的大小以及距离远近不同，可能导致压力信号减弱，这种情况下需要进行压力传感器校准。
2.3量程选择是否和实际匹配。
2.4 检查接线是否正确或者压力表、压力传感器是否损坏。
2.5检查控制系统电源是否在正常工作范围内。
3、系统压力不稳，容易震荡，为什么?可能有以下几种原因：3.1 压力传感器采集系统压力的位置不合理，压力采集点选取的离水泵出水口太近，管路压力受出水的流速影响太大。
从而反馈给控制器的压力值忽大忽小，造成系统的震荡。
3.2如果系统采用了气压罐的方式，而压力采集点选取在气压罐上，也可能造成系统的震荡，空气本身有一定的伸缩性，而且气体在水中的溶解度随压力的变化而变化，水泵直接出水的反馈压力和通过气体的反馈压力之间有一定的时间差，从而造成震荡。
3.3控制器的PID参数不当。
一般情况下，每个现场情况有差异，需适当调节PID参数。
4、小泵启停过于频繁，为什么?在系统参数中，小泵开/关压力范围设定过小。
在所有主泵都关闭以后，当系统的实际压力低于小泵开压力时，小泵则启动。
随着系统压力的上升，使得系统的实际压力高于小泵的关压力时，小泵则被系统关闭。
所以，解决问题的方法是将此项参数调节到合适的值即可。
5、变频器运行频率与控制器显示的频率不符，为什么?此种情况一般是参数设置不当引起的，首先确定控制器内部是否设置正确(不同控制器设置方式不大一样，因此，对于此项参数的设置此处无法一一描述。
6、控制系统与变频器的抗干扰线如何接线?为防止控制系统和变频器的控制信号线受空间电磁场的干扰，可在这些控制信号线外层接屏蔽线，以提高系统的抗干扰能力。
低压变频器的常见故障分析和处理
低压变频器的常见故障分析和处理
低压变频器是一种常见的工业设备，在使用过程中会出现一些故障，下面是常见的故障分析和处理方法。
1. 变频器无输出：可能是电源断电或供电不足，此时需要检查电源是否正常供电。
还可能是变频器内部的电路板损坏，需要更换电路板。
3. 变频器过热：可能是散热不良，此时可以检查散热风扇是否正常运行，是否有堵塞物。
还可能是负载过大，需要减小负载。
6. 变频器报警：可能是输入过压或过流，此时需要检查电源是否正常。
还可能是输出过压或过流，需要检查负载是否过大或短路。
对于上述的故障，一般可以采取以下处理方法：
1. 检查电源是否正常，确保供电稳定。
2. 检查散热风扇是否正常运行，清理堵塞物。
3. 降低负载，确保负载符合变频器的承载能力。
4. 检查编码器或传感器是否损坏，及时更换。
5. 检修或更换控制电路。
6. 检查电机是否正常运行，如有故障及时维修或更换。
对于低压变频器的常见故障，需要根据具体情况进行分析和处理，及时修复问题，以确保设备的正常运行。

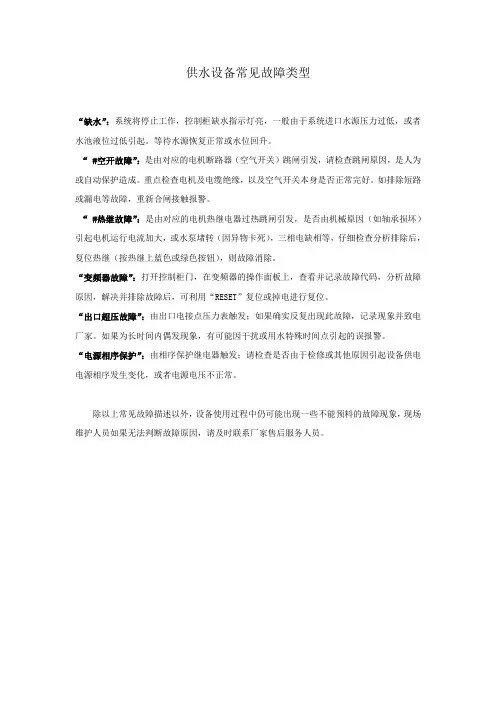

供水设备常见故障排除
供水设备常见故障类型
“缺水”：系统将停止工作，控制柜缺水指示灯亮，一般由于系统进口水源压力过低，或者水池液位过低引起。
等待水源恢复正常或水位回升。
“ #空开故障”：是由对应的电机断路器（空气开关）跳闸引发，请检查跳闸原因，是人为或自动保护造成。
重点检查电机及电缆绝缘，以及空气开关本身是否正常完好。
如排除短路或漏电等故障，重新合闸接触报警。
“ #热继故障”：是由对应的电机热继电器过热跳闸引发，是否由机械原因（如轴承损坏）引起电机运行电流加大，或水泵堵转（因异物卡死），三相电缺相等，仔细检查分析排除后，复位热继（按热继上蓝色或绿色按钮），则故障消除。
“变频器故障”：打开控制柜门，在变频器的操作面板上，查看并记录故障代码，分析故障原因，解决并排除故障后，可利用“RESET”复位或掉电进行复位。
“出口超压故障”：由出口电接点压力表触发；如果确实反复出现此故障，记录现象并致电厂家。
如果为长时间内偶发现象，有可能因干扰或用水特殊时间点引起的误报警。
“电源相序保护”：由相序保护继电器触发；请检查是否由于检修或其他原因引起设备供电电源相序发生变化，或者电源电压不正常。
除以上常见故障描述以外，设备使用过程中仍可能出现一些不能预料的故障现象，现场维护人员如果无法判断故障原因，请及时联系厂家售后服务人员。
变频供水设备常见故障及解决方法
变频供水设备常见故障及解决方法首先，常见的变频供水设备故障之一是水泵启动异常。
可能的原因包括电源故障、电机故障或者电缆接触不良。
解决方法是首先检查电源线路是否正常，如果电源故障，需要修复电源线路。
其次，检查电机是否损坏，如果电机故障，需要更换电机。
最后，检查电缆是否接触不良，如果电缆接触不良，需要重新插拔电缆。
其次，变频供水设备可能会出现水泵运行异常。
可能的原因包括水泵阻塞、水泵内部损坏以及变频器故障。
解决方法是首先检查水泵阻塞情况，如果发现有阻塞物，需要清理阻塞物。
其次，检查水泵是否损坏，如果水泵损坏，需要更换水泵。
最后，检查变频器是否故障，如果变频器故障，需要修复或者更换变频器。
另外，变频供水设备还可能发生水压不稳定的故障。
可能的原因包括管道堵塞、水泵叶轮损坏或者变频器设置不当。
解决方法是首先检查管道是否堵塞，如果发现管道堵塞，需要清理管道。
其次，检查水泵叶轮是否损坏，如果叶轮损坏，需要更换叶轮。
最后，检查变频器是否设置正确，如果设置不当，需要调整变频器参数。
此外，变频供水设备也可能出现噪音过大的问题。
可能的原因包括水泵松动、水泵内部故障以及管道振动。
解决方法是首先检查水泵是否松动，如果松动，需要固定水泵。
其次，检查水泵内部是否有故障，如轴承损坏等，如果有故障，需要修复或更换部件。
最后，检查管道是否有振动，如果有振动，需要通过加装吸音垫来减小噪音。
综上所述，变频供水设备在使用过程中可能遇到多种常见的故障，包括水泵启动异常、水泵运行异常、水压不稳定和噪音过大等。
针对不同的故障原因，我们可以采取相应的解决方法，如修复电源线路、更换电机或水泵、清理管道以及调整变频器参数等。
通过及时发现和解决这些故障，可以保证变频供水设备的正常运行。
变频水泵控制器常见故障及解决方法!
变频水泵控制器常见故障及解决方法！变频水泵控制器常见故障及解决方法：一、在客户用水时，有很大噪音，水的压力也不是很稳，请问这是什么原因造成的？1.用户用水时，水压波动剧烈，变频泵一直处于变频状态。
2.由于用户用水和变频泵频繁变频导致的水压波动引起一些管道共振。
3.变频部分频率可能和泵的机械振动频率相近引起共振。
4.检查是否有气蚀现象（泵充水是否完全）、出口管路是否有空气积聚。
5.检查无负压供水设备水泵的轴承是否有磨损。
6.变频的参数没有设置好。
二、水泵启动瞬间压力很大？1.要检查管道是否有阻塞现象，造成压力突变（因为流量变小），要检查管道是否有漏水现象，造成压力不能保持。
2.一般来说，供水机组是自动的，它的自动动作是靠压力来控制机组的开关动作。
管道的流量大小也会影响很大，流量变小会造成水泵一启动，出口处至阻塞处压力突然变大，造成压力控制误动作，启动就会频繁（漏水也会）。
3.启动水泵的瞬间，产生了水锤。
三、系统打不上水？1.检查水池有没有水，查看电机转的方向是否正确，变频器有可能被改向了。
2.如果止回阀在电机的前端，止回阀的前端如果有水，而电机里的水又被排空，这时电机抽的是空气。
查看电机前有没有阀门，把上面的水排掉，这样电机才抽的上水。
3.以上都不能解决的话，就打开机子看看抽水的叶轮是不是破了，不过这时由于不平衡，电机的噪声会变大。
四、进水端已经有水箱的情况下，出水端的稳压罐是起什么作用？1.起到恒定水压的作用，但是现在一般情况下用泵就能解决恒压问题，不设置恒压罐。
2.起到消除水锤的作用，减少水锤造成的管网冲击。
五、压力无法平稳，怎样去解决？如果是用水量波动大，或者是供水管太细，就不好解决。
可以尝试重新设置系统的PID参数、改变压力变送器的安装位置。
六、压力传感器安装的位置与节能没有关系吗？没有关系，只取决于设定值。
如果设在终端，压力就要低一些，如果是泵出口，压力就会高一些。
还有，如果在泵的出口，反应比较灵敏，这样频率波动比较大，这样可以通过控制器参数来忽略小信号，建议把压力传感器装在离泵的出口稍微远一点。
最新变频供水系统中存在问题及解决办法
精品资料变频供水系统中存在问题及解决办法........................................变频调速供水系统中常见问题及解决办法郑和刘文锋（深圳市华筑工程设计有限公司广东深圳518040）摘要：本文从理论上分析变频供水系统中常见问题产生的原因，并提出实际解决办法。
引入可调减压流量阀，解决超压出流带来的给水流量分配不平衡现象，使供水系统真正节水、节能。
关键词：间隙性使用、自动排气阀、水击、止回阀、超压出流、可调减压流量阀、电机转速、断流、流量匹配、泄压阀变频调速给水设备是由可编程控制器、变频器和合理的控制线路及水泵机组构成一个闭环控制系统，使供水管网保持恒定压力。
该设备具有高效节能的优点，解决了传统的高位水池供水顶层用户水压不足及二次储水污染的缺点；广泛运用于工业与民用建筑供水系统中，其供水范围也由一幢建筑到多幢建筑甚至扩大到数十幢建筑物。
通过工程回访并与多家物业管理公司员工座谈,发现许多住宅小区变频调速给水系统都不同程度出现一些问题，经过分析发现，既有设计原因造成的，也有设备厂家、运行管理的原因造成的。
归纳整理主要有以下五个问题:1.顶层用户管道中常出现气、水混流问题，燃气热水器无法正常使用。
2.部分水表出现空转问题，用户实际用水无法准确计量。
3.用水高峰时，末端用户反映短时间出现水压不足问题。
4.用水低谷时，主、副泵频繁切换，出现短时断流问题。
5.变频器出现故障，维修时间系统无法供水。
6.变频给水设备用于热水系统出现忽冷、忽热造成烫伤事故。
本文通过分析变频供水系统常见问题产生的原因，并提出实际解决办法。
1.变频调速供水系统工作主要是通过改变电机的转速、加减泵的台数使供水系统达到压力恒定。
其压力波动±0.01Mpa。
并具有小流量时靠稳压泵和气压罐维持供水的功能。
供水系统加减泵的台数、停电切换、检测维修时管道中会出现积气问题，因此变频供水系统可定义为间歇性使用的供水管网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频供水设备常见的故障
1.“缺水”故障：系统将停止工作，控制柜显示无水故障，但一旦无水故障信号消失，系统自动恢复工作，LR系统将通过电柜面板上的光报警元件来进行指示
2. “空”故障：
是由对应的电机断路器（空气开关）跳闸引发，请检查电机、电机电缆绝缘，
如果无绝缘影响，可从新合上开关，则故障消除。
故障将引发对应水泵停机，在复位前不会
参与运行。
3.“热”故障：
是由对应的电机热继电器过热跳闸引发，请检查电机温度，是否由机械故障引起电机旋转发热，或电机散热故障，三相电缺相等，仔细检查分析排除后，复位热继，则故障消除。
4.变频器故障：
变频器出现故障时，变频器红灯报警亮，可参考变频器说明书，查看故障代码，分析故障原因，原因排除后，可利用“RESET”复位或掉电进行复位。
当故障出现时，自动操作将不作用！
5.超压保护：
当变频器或压力变送器故障时，出口压力失控，当压力达到电接点压力表上限压力设定时，控制柜立即停止所有水泵运行。
