钢筋接头试验
钢筋焊接接头弯曲试验方法

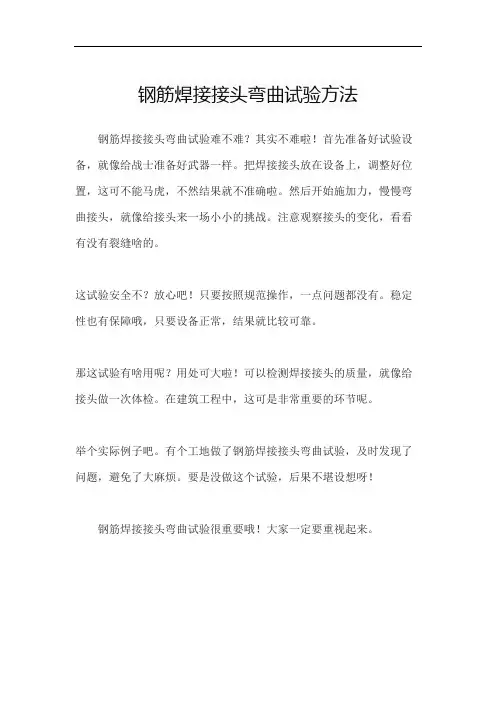

钢筋焊接接头弯曲试验方法钢筋焊接接头弯曲试验难不难？其实不难啦！首先准备好试验设备，就像给战士准备好武器一样。
把焊接接头放在设备上，调整好位置，这可不能马虎，不然结果就不准确啦。
然后开始施加力，慢慢弯曲接头，就像给接头来一场小小的挑战。
注意观察接头的变化，看看有没有裂缝啥的。
这试验安全不？放心吧！只要按照规范操作，一点问题都没有。
稳定性也有保障哦，只要设备正常，结果就比较可靠。
那这试验有啥用呢？用处可大啦！可以检测焊接接头的质量，就像给接头做一次体检。
在建筑工程中，这可是非常重要的环节呢。
举个实际例子吧。
有个工地做了钢筋焊接接头弯曲试验，及时发现了问题，避免了大麻烦。
要是没做这个试验，后果不堪设想呀！
钢筋焊接接头弯曲试验很重要哦！大家一定要重视起来。
钢筋焊接接头试验方法标准
钢筋焊接接头试验方法标准钢筋焊接接头试验方法标准是对钢筋焊接接头进行质量检测的重要依据，它的制定和执行对于保障工程质量和安全具有重要意义。
本文将介绍钢筋焊接接头试验方法标准的相关内容，希望能够对相关人员有所帮助。
一、试验目的。
钢筋焊接接头试验的目的是为了检验焊接接头的质量，确保其满足工程要求，具有良好的可靠性和安全性。
二、试验内容。
1. 外观检查，对焊接接头的外观进行检查，包括焊接表面的平整度、焊缝的形状和尺寸等。
2. 尺寸检查，测量焊接接头的尺寸，包括焊缝的宽度、高度、长度等。
3. 焊接质量检验，通过对焊缝进行探伤、X射线或超声波检测，检验焊接接头的质量情况。
4. 强度试验，对焊接接头进行拉伸、弯曲等强度试验，检验其抗拉、抗弯性能。
5. 剪切试验，对焊接接头进行剪切试验，检验其剪切性能。
三、试验方法。
1. 外观检查，采用目视检查的方法，对焊接接头的外观进行检查，根据相关标准进行评定。
2. 尺寸检查，采用测量仪器进行尺寸检查，测量焊接接头的尺寸，记录数据并进行评定。
3. 焊接质量检验，根据工程要求，选择合适的检测方法进行焊接质量检验，确保焊接接头的质量。
4. 强度试验，采用万能试验机等设备进行强度试验，记录数据并进行评定。
5. 剪切试验，采用剪切试验机进行剪切试验，记录数据并进行评定。
四、试验要求。
1. 试验应按照相关标准进行，确保试验的准确性和可靠性。
2. 试验过程中应严格按照操作规程进行，确保试验结果的准确性。
3. 试验数据应进行记录和归档，便于查阅和分析。
4. 试验结果应符合工程要求，否则应进行相应的处理和整改。
五、试验注意事项。
1. 在进行试验前，应对试验设备进行检查和校准，确保设备的正常运行。
2. 在进行试验过程中，应严格按照操作规程进行，确保试验过程的准确性和可靠性。
3. 在试验结束后，应对试验数据进行整理和归档，便于后续的查阅和分析。
六、结论。
钢筋焊接接头试验方法标准是对钢筋焊接接头质量进行检验的重要依据，通过严格执行试验标准，可以确保焊接接头的质量，保障工程的安全和可靠性。
钢筋焊接接头试验方法
钢筋焊接接头试验方法一、试验前准备在进行钢筋焊接接头试验之前，首先需要准备好以下材料和设备：1. 钢筋焊接接头样品：根据试验需求，选择合适的钢筋规格和长度，制作成焊接接头样品。
2. 焊接设备：包括焊接机、电焊条等。
3. 试验设备：包括拉力试验机、扭转试验机等。
二、试验步骤1. 准备焊接接头样品：根据试验需求，将钢筋焊接成接头样品。
确保焊接接头的尺寸、角度和焊缝的质量符合相关标准要求。
2. 清理样品表面：使用清洁工具清理焊接接头样品表面的杂质和氧化物，确保焊缝区域干净。
3. 进行拉力试验：将焊接接头样品放入拉力试验机中，按照相关标准要求施加拉力。
记录拉力与位移的关系曲线，以及试验过程中的断裂位置和形态。
4. 进行扭转试验：将焊接接头样品放入扭转试验机中，按照相关标准要求施加扭转力。
记录扭转力与扭转角度的关系曲线，以及试验过程中的断裂位置和形态。
5. 进行冲击试验：将焊接接头样品放入冲击试验机中，按照相关标准要求施加冲击载荷。
记录试样的冲击吸收能力和断裂形态。
6. 进行硬度试验：使用硬度计测量焊接接头样品的硬度。
根据硬度值判断焊缝的强度和质量。
7. 进行金相试验：将焊接接头样品切割成适当的尺寸，经过腐蚀、抛光等处理后，使用金相显微镜观察焊缝的组织结构和质量。
三、试验结果分析根据试验中记录的数据和观察到的现象，进行试验结果的分析和评价。
通过对焊接接头试验结果的分析，可以评估焊接接头的质量和强度，判断其是否符合相关标准要求。
四、注意事项1. 在进行焊接接头试验时，应严格按照试验方法和步骤进行操作，确保试验结果的准确性和可靠性。
2. 试验过程中应注意安全，避免发生意外事故。
3. 在进行试验前，应对试验设备进行校准和检查，确保设备正常工作。
4. 试验结果的分析应结合相关标准和规范进行，确保评价的准确性和可靠性。
钢筋焊接接头试验方法主要包括准备工作、试验步骤、试验结果分析和注意事项等内容。
通过科学规范的试验方法，可以评估焊接接头的质量和强度，为工程实践提供可靠的依据。
钢筋焊接接头弯曲试验弯曲角度要求为
钢筋焊接接头弯曲试验弯曲角度要求为钢筋焊接接头是建筑结构中常见的连接方式之一。
焊接接头在使用过程中需要承受一定的力量和变形，因此需要进行弯曲试验来评估其性能和质量。
弯曲角度是指在试验过程中，钢筋焊接接头所能承受的弯曲变形的大小。
本文将对钢筋焊接接头弯曲试验的要求进行详细介绍。
首先，钢筋焊接接头弯曲试验的目的是评估其在弯曲载荷下的抗弯能力和变形性能。
这是因为在实际工程中，接头常常处于弯曲状态下，如梁端部、柱顶部等。
因此，通过弯曲试验可以对接头的性能进行评估，以确保其满足设计要求。
接下来，我们来介绍钢筋焊接接头弯曲试验的具体测试要求。
首先，弯曲试验的样品应选择符合设计要求和实际工程的接头。
其次，试验应按照相关规范和标准进行，如《建筑结构工程焊接规范》等。
试验设备应符合要求，并且试验过程应稳定可靠。
在弯曲试验中，试样的尺寸、布置和加载方式也是需要考虑的重要因素。
钢筋焊接接头的试样宜选择符合设计要求的尺寸，如直径、长度等。
在加载方式上，可以采用静态加载或动态加载，根据实际工程情况选择适当的加载方式。
弯曲试验中，试样的加载速度和加载方式也是需要注意的重要因素。
通常情况下，加载速度应控制在规定的范围内，以确保试样受力过程稳定。
一般来说，弯曲试验中可以按照恒定速度加载，或者分段加载等等。
试验过程中，应精确记录试样的变形和载荷数据，并及时进行数据处理和分析。
弯曲试验中，可以通过应变计、力学测试机等设备来测量试样的变形和载荷数据。
试验结束后，应将数据进行整理和分析，得到相应的试验数据曲线和评估结果。
最后，钢筋焊接接头弯曲试验的结果应进行评估和判定。
通常情况下，根据试验过程中得到的变形曲线和载荷数据，可以计算出钢筋对应的弯曲角度和载荷。
根据相关规范和标准的要求，评估接头的抗弯能力和变形性能是否满足设计要求。
综上所述，钢筋焊接接头弯曲试验要求对接头的选择、试验设备、试样尺寸和加载方式等进行合理安排和设计。
正确进行弯曲试验，并及时记录和分析试验数据。
钢筋接头检验取样方法及试验结果评定

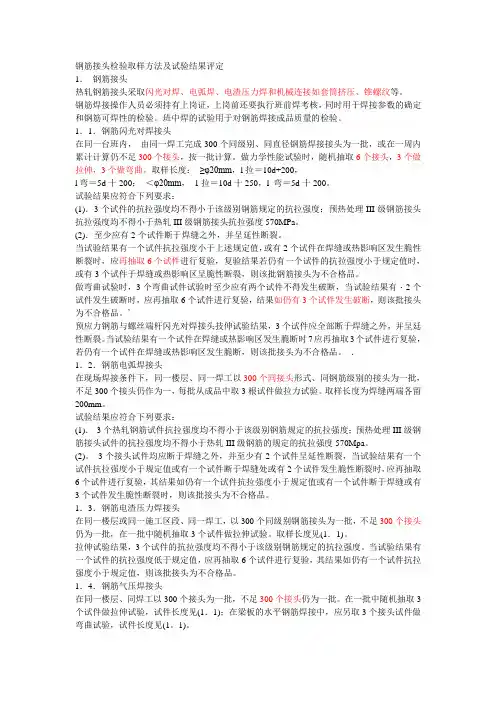

钢筋接头检验取样方法及试验结果评定1．钢筋接头热轧钢筋接头采取闪光对焊、电弧焊、电渣压力焊和机械连接如套筒挤压、锥螺纹等。
钢筋焊接操作人员必须持有上岗证，上岗前还要执行班前焊考核，同时用于焊接参数的确定和钢筋可焊性的检验。
班中焊的试验用于对钢筋焊接成品质量的检验。
1．1．钢筋闪光对焊接头在同一台班内，由同一焊工完成300个同级别、同直径钢筋焊接接头为一批，或在一周内累计计算仍不足300个接头，按一批计算。
做力学性能试验时，随机抽取6个接头，3个做拉伸，3个做弯曲。
取样长度：≥φ20mm，l拉＝10d+200，l弯＝5d十200；＜φ20mm，1拉＝10d十250，l 弯＝5d十200。
试验结果应符合下列要求：(1)．3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度；预热处理III级钢筋接头抗拉强度均不得小于热轧III级钢筋接头抗拉强度570MPa。
(2)．至少应有2个试件断于焊缝之外，并呈延性断裂。
当试验结果有一个试件抗拉强度小于上述规定值，或有2个试件在焊缝或热影响区发生脆性断裂时，应再抽取6个试件进行复验，复验结果若仍有一个试件的抗拉强度小于规定值时，或有3个试件于焊缝或热影响区呈脆性断裂，则该批钢筋接头为不合格品。
做弯曲试验时，3个弯曲试件试验时至少应有两个试件不得发生破断，当试验结果有・2个试件发生破断时，应再抽取6个试件进行复验，结果如仍有3个试件发生破断，则该批接头为不合格品。
’预应力钢筋与螺丝端杆闪光对焊接头技伸试验结果，3个试件应全部断于焊缝之外，并呈廷性断裂。
当试验结果有一个试件在焊缝或热影响区发生脆断时7应再抽取3个试件进行复验，若仍有一个试件在焊缝或热影响区发生脆断，则该批接头为不合格品。
．1．2．钢筋电弧焊接头在现场焊接条件下，同一楼层、同一焊工以300个同接头形式、同钢筋级别的接头为一批，不足300个接头仍作为一，每批从成品中取3根试件做拉力试验。
取样长度为焊缝两端各留200mm。
钢筋焊接接头试验方法
钢筋焊接接头试验方法钢筋焊接接头试验方法是评估焊接接头质量和性能的重要环节，它可以确保焊接接头的强度、韧性和可靠性。
下面将详细介绍常用的钢筋焊接接头试验方法。
1. 金相显微镜观察金相显微镜是一种常用的检测钢筋焊接接头材料显微组织及其缺陷的方法。
通过磨削、腐蚀、抛光等处理，可以获得焊接接头的横截面，并使用金相显微镜观察和分析熔合区、热影响区和基材的显微组织，以评估焊缝的质量。
2. 拉伸试验拉伸试验是评价焊接接头强度的常用方法。
在拉伸试验中，将焊接接头试样固定在拉伸试验机上，施加外力逐渐拉伸试样，测量载荷和延伸量。
通过拉伸实验，可以得到焊接接头的抗拉强度、屈服强度、延伸率等力学性能指标，用于评估焊接接头的质量。
3. 冲击试验冲击试验是评估焊接接头韧性的常用方法。
常采用冲击试验机对焊接接头进行冲击试验，测量冲击能量吸收量，得到吸收冲击能量的指标，如冲击韧性指数。
冲击试验可以模拟实际工作条件下的冲击载荷，评估焊接接头对冲击载荷的抵抗能力和防护性能。
4. 弯曲试验弯曲试验可评估焊接接头的弯曲性能。
在弯曲试验中，将焊接接头试样放置于弯曲试验机上，施加弯曲载荷，观察和记录焊接接头的断裂面形态、弯曲承载力和变形情况，评估焊接接头的弯曲性能。
5. 无损检测无损检测是一种非破坏性检测方法，用于评估焊接接头的缺陷和质量问题。
常用的无损检测方法有超声波检测、射线检测和磁粉检测等。
通过无损检测手段可以发现焊接接头的内部缺陷，如焊缝中的气孔、夹杂物、裂纹等，并对其进行评估和分类。
除了上述试验方法，还可以根据具体需要进行其他试验，如疲劳试验、扭转试验等。
需要注意的是，进行钢筋焊接接头试验时，应严格按照相关标准进行操作，确保试验结果的准确性和可信度。
综上所述，钢筋焊接接头试验方法主要包括金相显微镜观察、拉伸试验、冲击试验、弯曲试验和无损检测等方法。
通过这些试验可以全面评估焊接接头的质量和性能，为钢筋焊接工程的安全可靠性提供依据。
钢筋机械连接接头试验报告
钢筋机械连接接头试验报告一、试验目的及背景二、试验材料、设备及方法1. 试验材料：使用直径为10mm的HRB400级别钢筋，机械连接接头及配套设备。
2.试验设备：万能试验机、切割机等。
3.试验方法：根据相关标准，采用拉伸试验方法对钢筋机械连接接头进行试验。
三、试验步骤及结果1.制备试样：根据实际需要，制备出满足试验要求的试样。
2.设置试验参数：根据标准要求，设置试验机的拉伸速度及加载力。
3.进行拉伸试验：将试样固定在试验机上，开始进行拉伸试验，记录试样的变形情况及加载力。
4.结果分析：根据试验结果，对钢筋机械连接接头的性能进行评估。
四、试验结果及分析通过对钢筋机械连接接头的试验，得到如下结果：1. 试验参数：拉伸速度为10mm/min，加载力逐渐增加。
2.试验曲线：试验过程中，加载力逐渐增加，试样发生变形，达到一定载荷后出现破坏。
试验曲线呈线性关系。
3.破坏模式：钢筋机械连接接头在试验过程中，出现拉断及错开断裂的现象。
4.结果分析：根据试验结果，钢筋机械连接接头的承载能力较高，能够满足实际工程中的使用要求。
五、试验结论通过对钢筋机械连接接头的试验，得出以下结论：1.钢筋机械连接接头具有较高的连接性能及可靠性，能够满足实际工程中的使用要求。
2.钢筋机械连接接头在试验过程中表现出良好的承载能力，破坏模式为拉断及错开断裂。
3.试验结果为实际工程中钢筋机械连接接头的设计和使用提供了参考依据。
六、试验总结本次试验对钢筋机械连接接头的连接性能及可靠性进行了验证，通过试验得出结论，钢筋机械连接接头具有良好的承载能力，并且能够满足实际工程中的使用要求。
然而，在实际工程中使用钢筋机械连接接头时，还需根据具体情况进行合理设计和施工，并且加强质量控制，确保其连接性能和可靠性的实现。
钢筋接头试验取样方法及结果评定
钢筋接头试验取样方法及结果评定钢筋接头是建筑结构中十分重要的一部分，其连接的质量和性能直接关系到整个结构的安全性和稳定性。
对钢筋接头进行试验取样并评定其结果，对于保障建筑结构的安全至关重要。
1. 取样方法钢筋接头试验取样的方法需要遵循严格的标准和规范，以保证取样的准确性和代表性。
应该选择代表性良好的试验样品，通常情况下可以从各个部位随机取样。
取样的过程应当小心谨慎，避免破坏试验样品的完整性。
在取样的过程中，需要使用专业设备和工具，以确保取样的准确性和可靠性。
在取样完成后，需要将样品进行标注和记录，以便后续的试验和评定工作。
2. 试验评定钢筋接头的试验评定需要综合考虑多个因素，如连接强度、可靠性、持久性等。
评定的过程中，需要对取样的钢筋接头样品进行严格的试验，以获取其性能和特性数据。
在试验过程中，应该关注样品的承载能力、变形性能、耐久性等指标，以全面评定钢筋接头的质量和性能。
可以参考相关的标准和规范，对试验结果进行比对和分析，从而得出对钢筋接头质量的评定结论。
3. 个人观点和理解作为建筑结构中的重要组成部分，钢筋接头的试验取样和结果评定对于保障建筑结构的安全和稳定至关重要。
在进行试验取样和评定的过程中，需要严格遵循相关的标准和规范，确保取样的准确性和评定的客观性。
也需要充分重视试验结果的综合分析和评价，保证对钢筋接头质量的全面、深入和灵活的理解。
总结回顾钢筋接头试验取样方法及结果评定是建筑结构安全保障工作中的一项重要内容。
通过严格的取样和综合的试验评定，可以全面了解钢筋接头的质量和性能，从而为建筑结构的安全和稳定提供可靠的保障。
在日常的建筑工作中，需要充分重视钢筋接头的试验取样和结果评定工作，以确保建筑结构的安全和稳定。
钢筋接头试验取样和评定不仅仅是一项简单的工作，它涉及到建筑结构的安全和稳定。
要确保取样的准确性和代表性，需要经过严格的程序和步骤。
在进行取样时，需要选择代表性良好的试验样品，这样才能有效地评定钢筋接头的质量和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋接头试验
一、基本规定
1、钢筋焊接时，各种焊接方法的适用范围应符合规定（JGJ18）。
2、钢筋的焊接工艺应符合相关要求（JGJ18）。
3、钢筋焊接的质量检测包括外观质量检查和力学性能检查。
4、焊接接头力学性能检测为主控项目，外观质量检查为一般项目。
二、焊接接头试验
焊接接头外观质量检查及检验批要求
焊接接
头形式
类型外观质量检验批外观质量
闪光对焊钢筋
每批数量为300个，可累计计算。
一周内累计不足300个按一批
算，超过300个时按两批算。
1、焊接头表面圆滑、带毛刺状，不得有肉眼可见的裂纹，
包括横向裂纹和纵向裂纹。
2、与电极接触的钢筋表面不得有明显烧伤。
接头处弯折角不得大于2度。
3、轴线偏移不得大于钢筋直径的1/10且不得大于1mm。
箍筋
根据箍筋的特点、受力和数量，
规定检验批的批量为600个接
头，每批抽查5%进行外观质量检
查；力学性能检验只做拉伸试验。
1、表面呈圆滑、带毛刺状，不得有肉眼可见裂缝；
2、箍筋闪光对焊所在边顺直度，以对焊箍筋两角点为起
点和终点，拉直线或钢尺检查，任意方向的凹凸不得大于
5mm。
3、轴线偏移不得大于钢筋直径的1/10且不得大于1mm
电弧焊钢筋
1、在现浇混凝土结构中以300个
接头作为一批；在房屋结构中应
在不超过连续二层楼中300个接
头作为一批；在装配式结构中按
生产条件制作模拟试件。
2、每批接头中抽取3个接头做拉
伸试验。
3、在梁、板的水平钢筋连接中切
取3个接头做弯曲试验。
4、异径钢筋连接接头只做拉伸试
验。
1、焊接表面平整，不得有凹陷和焊瘤；2、不得有肉眼可见裂纹；
3、焊缝余高应为2-4mm；
4、咬边深度、气孔、夹渣等缺陷允许值及接头尺寸的允许偏差。
电渣压力
焊钢筋
1、四周焊包凸起钢筋表面的高度，当钢筋直径不大
于25mm时，不得小于4mm；当钢筋直径为28及
以上时，不得小于6mm。
2、与电极接触处无烧伤缺陷。
3、接头处弯折角度不得大于2度。
4、接头处轴线偏移不得大于1mm。
气压焊钢筋1、接头出轴线不得大于钢筋直径的1/10，且不得大
于1mm。
2、不得有肉眼可见裂纹。
3、接头处弯折角度不得大于2度。
4、固态气压焊接头镦粗直径不得小于钢筋的1.4
倍。
熔态不得小于1.2倍。
5、镦粗长度不得小于钢筋直径，凸起部分平缓圆滑。
T形接头预埋件
钢筋
从同一台班内完成的同类型预埋
件中抽查5%,且不少于10件。
1、角缝焊脚尺寸符合规定
2、四周焊包凸起钢筋表面的高度，钢筋直径不大于
18mm时不得小于3mm；钢筋直径不小于20mm时，不
得小于4mm；
3、焊缝表面不得有气孔，夹渣和肉眼可见裂纹。
4、钢筋咬边深度不得超过0.5mm
5、直角偏差不得大于2度
2、力学性能检验
试件数量
焊接方法钢筋直径（mm）
试件数量
拉伸弯曲闪光对焊8~3233
箍筋闪光对焊6~183—
电弧焊
帮条平焊
帮条立焊
20~32
3—搭接平焊
搭接立焊
20~32
熔槽
帮条焊
20~40
坡口平焊
坡口立焊
18~32
窄间隙焊16~40
电渣压力焊12~323—气压焊12~4033
预埋件钢筋
T形接头
6~283—
拉伸试样的尺寸
焊接方法
试样尺寸（mm）
（d为钢筋直径）
（L h搭接长度）
L s（受试长度）L（试样长度）
电阻点焊≥20d且≥180L s+2L j 闪光对焊8d L s+2L j
电弧焊
双面帮条焊8d+L h L s+2L j 单面帮条焊5d+L h L s+2L j 双面搭接焊8d+L h L s+2L j 单面搭接焊5d+L h L s+2L j 熔槽帮条焊8d+L h L s+2L j 坡口焊8d L s+2L j 窄间隙焊8d L s+2L j 电渣压力焊8d L s+2L j 气压焊8d L s+2L j
预埋件
电弧焊
—200埋弧压力焊
埋弧螺柱焊
L j为夹持长度，可按试样直径确定。
钢筋Φ≤20mm时，L j为70mm—90mm;
钢筋Φ＞20mm时，L j为90mm—120mm;
弯曲试验压头直径和弯曲角度
序号钢筋牌号
弯曲压头直径D弯曲角度
(°) a≤25mm a＞25mm
1HPB3002a3a90
2HPB335HPBF3354a5a90
3HPB400HPBF4005a6a90
4HPB500HPBF5007a8a90
三、试验结果判定
拉伸试验判定，符合下列条件之一判定合格：
a、3个试件均断于钢筋母材，呈延性断裂，其抗拉强度不小于钢筋母材
抗拉强度标准值。
b、2个试件断于钢筋母材，呈延性断裂，其抗拉强度不小于钢筋母材抗
拉强度标准值；另一试件断于焊缝，呈脆性断裂，其抗拉强度不小于
钢筋母材抗拉强度标准值的1.0倍。
弯曲试验判定：
a、当弯曲至90°有2个或3个试件外侧（含焊缝和热影响区）未发
生宽度达到0.5mm的裂纹，试验合格
b、当有2个发生宽度达到0.5mm的裂纹，应复验；取双倍试样，
复验不超过2个试件发生宽度达0.5mm的裂纹时，复验合格。
c、当有3个发生宽度达到0.5mm的裂纹，应判定不合格。
