LED帕灯使用说明
3色-流水摇控-LED帕灯说明书 - LED帕灯控制板
无线摇控LED帕灯使用说明
1．图解部分：
A．功能键
B．加键
C．减键
D．确认键
A B C D
操作说明：按功能键A会循环出几种不同的功能效果，数码管前两位数字代表当前所处的功能（参照功能表）。
后两位数字代表该种功能所处的.地址码.或速度、的参数。
按B或C键即可修改其参数值。
按D键确认即可。
30S没操作数码管显示关闭，按A 键数码管可重新启动显示。
2.LED显示窗功能对照表，（所有的功能按选定后再按D键确认保存）
3．摇控功能显示对应模式：
4．DMX512通道说明
5.摇控器数字按键使用说明
11键为流水开关11键打开时清空之前按键状态10键当流水开关打开时为声控开关关闭时为声控模式。
9键为频闪速度调节键1，2，3，4键为速度调节键
最新摇控功能带有记忆功能进入退出都会回到最后选中的程序功能目前最强大拥有速度单独调节频闪可组合声控多种功能流水可以单独选择模式，遥控功能数码管显示等独特效果。
火亮灯光54颗3合1LED帕灯中文说明书
54颗3合1全彩帕灯一、通道说明7通道模式(A001模式)通道功能说明CH1总调光R、G、B 总调光，由暗到亮CH2R 调光R 调光，由暗到亮CH3G 调光G 调光，由暗到亮CH4B 调光B 调光，由暗到亮CH5总频闪R、G、B 总频闪，由慢到快CH6功能选择0—50：CH1-CH5控制；51－－100：常用颜色输出（8种）；101—150：跳变；151—200：渐变；201—250脉变;251-255:声控CH7功能速度功能速度，由慢到快（颜色输出时为选色）3通道模式(d001模式)通道功能说明CH1R 调光R 调光，由暗到亮CH2G 调光G 调光，由暗到亮CH3B 调光B 调光，由暗到亮二、.按键图示：MENU：功能键UP：加键DOWN：减键ENTER：确认键三、显示说明序号内容数值范围功能及说明1A001001-512DMX512地址码设置,7通道模式2d001001-512DMX512地址码设置,3通道模式3r255000-255R 红色调光，由暗到亮。
4G255000-255G 绿色调光，由暗到亮。
5b255000-255B 蓝色调光，由暗到亮。
6FH9901-99频闪，速度由慢到快。
7CL0101-088种常用颜色输出。
8CC9901-99七彩跳变，由慢到快。
9DE9901-99七彩渐变，由慢到快。
10CP9901-99七彩脉变，由慢到快。
11SU0101-02模式：1-8为7彩频闪，9为7彩跳变四、技术参数输入电源：AC90~240V 宽电压范围输入光源：54pcs RGB 3in1LED 通道：7/3个DMX512控制通道可设定控制方式：声控\主从\自走变色\DMX512。
舞台灯光大功率LED帕灯使用说明
舞台灯光大功率LED帕灯使用说明一、产品概述二、产品特点1.高亮度LED光源：LED帕灯采用了高亮度的LED灯珠作为光源，提供清晰明亮的光线，确保出色的照明效果。
2.调光性能优秀：LED帕灯具备广泛的调光范围，可实现从0-100%的无级调光，满足不同场景的照明要求。
3.色彩鲜艳丰富：帕灯内置了多个色温可调的光源，通过混色系统能够混合出丰富多样的色彩效果，满足不同灯光需求。
4.独立控制系统：帕灯配备了独立的控制系统，可通过DMX控制信号或手动控制面板进行调光、变色等操作，方便快捷。
5.节能环保：LED帕灯采用高效节能的LED光源，比传统灯光设备的能效提高80%以上，有效节省能源，减少对环境的污染。
三、产品安装1.确保安全：在安装之前，请确保帕灯周围没有易燃物品或其他危险物，以保证安全。
2.固定安装：将帕灯的底座固定在所需安装的位置上，确保帕灯稳固可靠。
3.连接电源：将帕灯的电源线连接到电源插座上，确保灯具能够正常供电。
4.设置调光器：如果需要通过调光信号控制帕灯的亮度，则需要配置相关调光设备，并进行相应的设置。
四、产品使用1.打开电源：将帕灯的电源开关打开，并确保电源指示灯亮起，表示帕灯已经正常通电。
2.控制方式选择：根据需要选择帕灯的控制方式，可以通过DMX信号控制，也可以通过手动控制面板进行控制。
3.调节亮度：通过控制设备，将帕灯的亮度调节到所需的亮度，可以逐渐调整到满意的效果。
4.调节颜色：如果需要调节帕灯的颜色，可以通过控制设备选择相应的色温灯珠或通过混色系统进行色彩混合。
5.设置场景：根据实际演出需求，可通过调节帕灯的位置、角度和光束形状等，在舞台上创造出理想的灯光效果。
五、注意事项1.使用环境：LED帕灯适用于室内使用，使用时避免长时间暴露在潮湿、高温或腐蚀性气体的环境中。
2.避免震动：帕灯在使用过程中需要避免剧烈震动，以免影响照明效果或损坏设备。
3.防水防尘：帕灯具备较好的防水性能，但仍需避免水或灰尘进入灯具内部，以免影响正常使用。

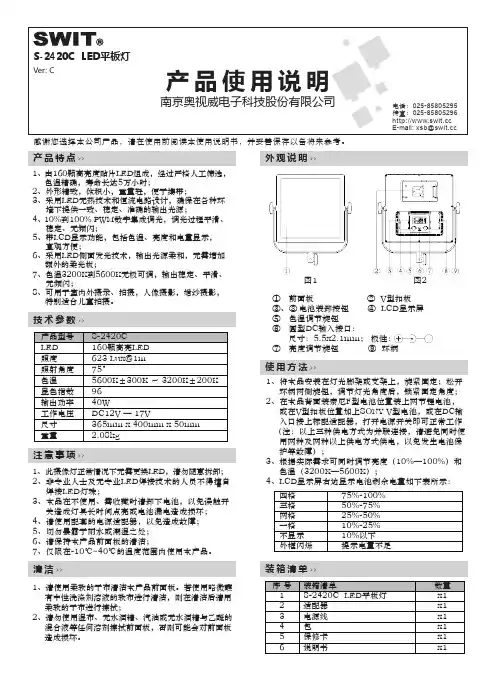

LED平板灯 S-2420C 使用说明书
产品特点>>外观说明>>使用方法>>技术参数>>注意事项>>清洁>>装箱清单>>1、由160颗高亮度贴片LED组成，经过严格人工筛选， 色温精确，寿命长达5万小时；2、外形精致，体积小，重量轻，便于携带；3、采用LED无热技术和恒流电路设计，确保在各种环 境下提供一致、稳定、准确的输出光源；4、10%到100% PWM数字集成调光，调光过程平滑、 稳定、无频闪；5、带LCD显示功能，包括色温、亮度和电量显示， 直观方便；6、采用LED侧面发光技术，输出光源柔和，无需增加 额外的柔光板；7、色温3200K到5600K无极可调，输出稳定、平滑、 无频闪；8、可用于室内外摄录、拍摄，人像摄影，婚纱摄影， 特别适合儿童拍摄。
1、此摄像灯正常情况下无需更换LED，请勿随意拆卸；2、非专业人士及无专业LED焊接技术的人员不得擅自 焊接LED灯珠；3、本品在不使用、需收藏时请卸下电池，以免误触开 关造成灯具长时间点亮或电池漏电造成损坏；4、请使用配套的电源适配器，以免造成故障；5、切勿暴露于雨水或潮湿之处；6、请保持本产品前面板的清洁；7、仅限在-10℃~40℃的温度范围内使用本产品。
1、请使用柔软的干布清洁本产品前面板。
若使用略微蘸 有中性洗涤剂溶液的软布进行清洁，则在清洁后请用 柔软的干布进行擦拭；2、请勿使用湿布、无水酒精、汽油或无水酒精与乙醚的 混合液等任何溶剂擦拭前面板，否则可能会对前面板 造成损坏。
图1 图2① 前面板 ② V型扣板 ③、⑧ 电池装卸按钮 ④ LCD显示屏⑤ 色温调节旋钮 ⑥ 圆型DC输入接口： 尺寸：5.5x2.1mm； 极性：⑦ 亮度调节旋钮 ⑨ 环柄1、将本品安装在灯光脚架或支架上，旋紧固定；松开 环柄两侧旋钮，调节灯光角度后，锁紧固定角度；2、在本品背面装索尼F型电池位置装上两节锂电池， 或在V型扣板位置加上SONY V型电池，或在DC输 入口接上标配适配器，打开电源开关即可正常工作 （注：以上三种供电方式为并联连接，请避免同时使 用两种及两种以上供电方式供电，以免发生电池保 护等故障）；3、根据实际需求可同时调节亮度（10%—100%）和 色温（3200K—5600K）；4、LCD显示屏右边显示电池剩余电量如下表所示：。
遥控帕灯
R调光，线性调光，由暗到亮
第6通道
G调光
G调光，线性调光，由暗到亮
第7通道
B调光
B调光，线性调光，由暗到亮
第8通道
W调光
W调光，线性调光，由暗到亮
3.摇控器数字按键使用说明
按键号
显示
功能说明
1
无线进入键
按1进入无线摇控功能再按退出
2
红色亮灭控制键
当模式为1时
按2红色灯亮再按红色灯灭
3
绿色亮灭控制键
模式2：跳变
模式3：渐变
模式4：脉变
模式5：声控
8
模式速度控制键
每按模式速度键8变换一种速度，控制模式2-4的速度
1：速度1
2：速度2
3：速度3
4：速度4
5：速度5
4．功能特点：
操作非常简单，人性化设计，调光无闪烁、抖动现象等。可适应摄影，照相、电视台等对灯光要求严格的场合。
2.LED显示窗功能对照表，（所有的功能按选定后再按D键确认保存）
序号
显示
功能说明1D001八通道地址码，（001—512）
B、C键加减地址码数值
2
CC50
七彩跳变，（01—99）
B、C键修改跳变速度
3
CP50
七彩渐变，（01—99）
B、C键修改脉变、渐变速度
4
DE50
七彩组合变化，（01—99）
B、C键修改组合变化速度
2．DMX512通道说明
序号
功能
说明
第1通道
总调光
R、G、B、W总调光，线性调光，由暗到亮
第2通道
总频闪
R、G、B、W总频闪，由慢到快
第3通道
WM-271027颗四合一帕灯使用说明
WM-2710
27颗四合一帕灯使用说明
广东万镁灯光科技有限公司
电话：
传真：
1．图解部分：
A．功能键
B．加键
C．减键
D．确认键
E．LED显示窗
A B C D
操作说明：按功能键A会循环出9种不同的功能效果，数码管前两位数字代表当前所处的功能（参照功能表）。
后两位数字代表该种功能所处的.地址码.或速度、的参数。
按B或C键即可修改其参数值。
按D键确认即可。
2.LED显示窗功能对照表，（所有的功能按选定后再按D键确认即可）
3
5．功能特点：
操作非常简单，人性化设计，调光无闪烁、抖动现象等。
可适应摄影，照相、电视台等对灯光要求严格的场合。
54颗LED帕灯英文说明书
ChannelFunction InstructionCH1TotalDimmer RGBW Total Dimmer-Dark to Bright CH2R Dimmer Dimmer-Dark to Bright CH3G Dimmer Dimmer-Dark to Bright CH4B Dimmer Dimmer-Dark to BrightCH5W Dimmer Dimmer-Dark to BrightCH6Total StrobeRGBW Total Flash Strobe-Slow to Fast CH7Function Choice0~50:DMX 8CH Control.51~100:Different Colors Output 101~150:Colors Jump Change.151~200:Colors Gradate.201~250:Colors Pulse Change.251~255:Sound-ActiveCH8Function/SpeedSlow to Fast (Sensitivity of Sound)54*3W LED RGBW Par Light IndoorUse Manual=========PROFESSIONAL LIGHTING EQUIPMENT========Thankyou for using our company’s products.For your own safety,please ready thisuser manual carefully before installing the device.This manual covers the important information of installing and using.Please install and operate following the manual book. Meanwhile,please keep this manual well for using at anytime.☞CAUTIONPlease read this instruction carefully before installation:1.Inspect the device carefully before installation in case of loose for transportation maintenance regularly.2.Don’t put the product on the shakable or moist place.3.Please keep the voltage stable,otherwise the bulb would be broken easily.4.Check the voltage before turning on lamp.While power down,it needs15minutes to cool before reconnecting the power.5.To guarantee the lifespan of product,please keep in dry and cool.Avoid working on40℃or above.6.Disconnect the power before installation or removing.In case of malfunction,ask professional technician to repair.(Check Fuse tube first).☞MAINTAIN1.The lamps should be kept dry to avoid working in wet environments2.Intermittent use would effectively extend the lamp life.3.In order to obtain good ventilation and lighting effects,to pay attention to regular cleaning fan,fan network,and lens.4.Do not use alcohol and other organic solvents to clean the housing,so as to avoid injury.☞SPECIFICATIONVoltage:AC100~240V/50~60HzLight-Source:54pcs3W RGBW LEDChannels:8CH DMXPower Consumption:180WShow:Digital TubeControl Mode:Sound-Active.Master-Slave.Auto Running.DMX512☞KEYS INSTRUCTION 1.Press MENU Can circulate11different functions.The front2Digits mean the function it has.(Please see the function form as follow.)And the last2Digits mean the function’s address,speed or parameter.Press UP or DOWN can change the value. And press ENTER to confirm.2.Press MENU more than2sec.The2Digit number will flash.Then press UP or DOWN can change the value quickly.Then press the ENTER to save the value you want.If you don’t want to save the value,presses MENU more than2sec.is okay.☞DIGITAL SHOW FUNCTION FORMNo Show Function Instruction1d001DMX Address(001~512)UP、DOWN increase or reduce thevalue2FH99Strobe flash(01~99)UP、DOWN Change the speed3r255Red(000~255)UP、DOWN Change brightness4G255Green(000~255)UP、DOWN Change brightness5b255Blue(000~255)UP、DOWN Change brightness6u255White(000~255)UP、DOWN Change brightness7CL01Different Colors Output(01~08)UP、DOWN Change brightness8CC99Colors Jump Change(01~99)UP、DOWN Change the speed9DE99Colors Gradate(01~99)UP、DOWN Change the speed 10CP99Colors Pulse Change(01~99)UP、DOWN Change the speed 11BE01Colors sound-Active(01~02)UP、DOWN Change the effects。
LED帕灯使用说明
LED帕灯使用说明1．图解部分：A．功能键B．加键C．减键D．确认键A B C D操作说明：按功能键A会循环出几种不同的功能效果，数码管前两位数字代表当前所处的功能（参照功能表）。
后两位数字代表该种功能所处的.地址码.或速度、的参数。
按B或C键即可修改其参数值。
按D键确认即可。
30S没操作数码管显示关闭，按A 键数码管可重新启动显示。
2.LED显示窗功能对照表，（所有的功能按选定后再按D键确认保存）序号显示功能说明1 D001 八通道地址码，（001—512）B、C键加减地址码数值2 D-01 流水中的第几台，（01—99）B、C键修改渐变速度3 S-01 流水的总台数，（01—99）B、C键修改渐变速度4 CA50 七彩跳变，（01—99）B、C键修改渐变速度5 CB50 七彩渐变，（01—99）B、C键修改跳变速度6 CC50 七彩组合变化，（01—99）B、C键修改渐变速度7 LS50 流水功能，（01—99）B、C键修改组合变化速度8 So01 七彩声控变化B、C键修改声控的灵敏度9 R255 红色选色，（000—255）B、C键修改选色10 G255 绿色选色，（000—255）B、C键修改选色11 B255 兰色选色，（000—255）B、C键修改选色12 W255 白色选色，（000—255）B、C键修改选色3．DMX512通道说明序号功能说明第1通道总调光R、G、B、W总调光，线性调光，由暗到亮第2通道总频闪R、G、B、W总频闪，由慢到快第3通道功能选择0—39：DMX八通道控制；40－－79：跳变；80—119：渐变；120—159：脉变；160—199：流水；200—255：声控第4通道功能速度功能速度，由慢到快第5通道R调光R调光，线性调光，由暗到亮第6通道G调光G调光，线性调光，由暗到亮第7通道B调光B调光，线性调光，由暗到亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号
显示
功能说明
1
D001
8通道地址码，（001—512）
B、C键加减地址码数值
2
CC50
七彩跳变，（01—99）
B、C键修改跳变速度
3
CP50
七彩渐变，（01—99）
B、C键修改渐变速度
4
DE50
七彩组合变化，（01—99）
B、C键修改组合变化速度
第2通道
R调光
R调光，线性调光，由暗到亮
第3通道
G调光
G调光，线性调光，由暗到亮
第4通道
B调光
B调光，线性调光，由暗到亮
第5通道
W调光
W调光，线性调光，由暗到亮
第6通道
总频闪
R、G、B、W总频闪，由慢到快
第7通道
功能选择
0—49：DMX1-6通道控制；50－－99：跳变；100—149：渐变；
150—199：脉变；200—255：声控
LED帕灯使用说明
1．图解部分：
A．功能键
B．加键
C．减键
D．确认键
ABCD
操作说明：按功能键A会循环出几种不同的功能效果，数码管前两位数字代表当前所处的功能（参照功能表）。后两位数字代表该种功能所处的.地址码.或速度、的参数。按B或C键即可修改其参数值。按D键确认即可。30S没操作数码管显示关闭，按A键数码管可重新启动显示。
第8通道
功能速度
功能速度，由慢到快
5．功能特点：
操作非常简单，人性化设计，调光无闪烁、抖动现象等。可适应摄影，照相、电视台等对灯光要求严格的场合。
5
BEBE
七彩声控变化
6
R255
红色选色，色选色，（000—255）
B、C键修改选色
8
B255
兰色选色，（000—255）
B、C键修改选色
9
W255
白色选色，（000—255）
B、C键修改选色
3.8通道DMX512说明
序号
功能
说明
第1通道
总调光
R、G、B、W总调光，线性调光，由暗到亮
