油藏数值模拟上机实习ECLIPSE_Launcher软件基本操作

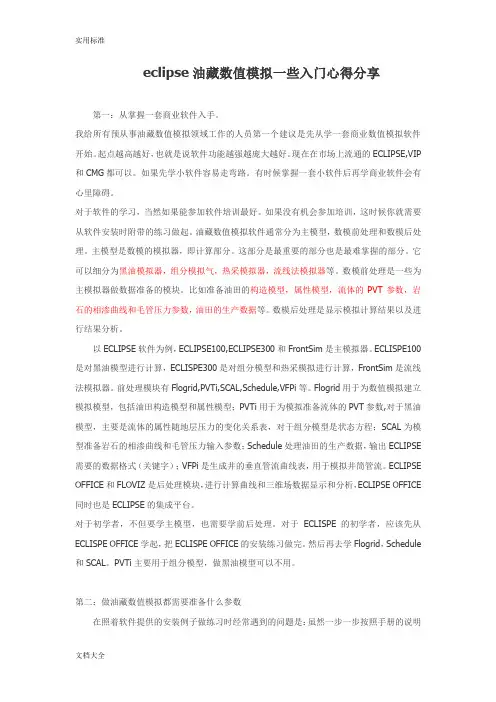

eclipse油藏数值模拟新手入门
eclipse油藏数值模拟一些入门心得分享第一：从掌握一套商业软件入手。
我给所有预从事油藏数值模拟领域工作的人员第一个建议是先从学一套商业数值模拟软件开始。
起点越高越好，也就是说软件功能越强越庞大越好。
现在在市场上流通的ECLIPSE,VIP 和CMG都可以。
如果先学小软件容易走弯路。
有时候掌握一套小软件后再学商业软件会有心里障碍。
对于软件的学习，当然如果能参加软件培训最好。
如果没有机会参加培训，这时候你就需要从软件安装时附带的练习做起。
油藏数值模拟软件通常分为主模型，数模前处理和数模后处理。
主模型是数模的模拟器，即计算部分。
这部分是最重要的部分也是最难掌握的部分。
它可以细分为黑油模拟器，组分模拟气，热采模拟器，流线法模拟器等。
数模前处理是一些为主模拟器做数据准备的模块。
比如准备油田的构造模型，属性模型，流体的PVT参数，岩石的相渗曲线和毛管压力参数，油田的生产数据等。
数模后处理是显示模拟计算结果以及进行结果分析。
以ECLIPSE软件为例，ECLIPSE100,ECLIPSE300和FrontSim是主模拟器。
ECLISPE100是对黑油模型进行计算，ECLISPE300是对组分模型和热采模拟进行计算，FrontSim是流线法模拟器。
前处理模块有Flogrid,PVTi,SCAL,Schedule,VFPi等。
Flogrid用于为数值模拟建立模拟模型，包括油田构造模型和属性模型；PVTi用于为模拟准备流体的PVT参数,对于黑油模型，主要是流体的属性随地层压力的变化关系表，对于组分模型是状态方程；SCAL为模型准备岩石的相渗曲线和毛管压力输入参数；Schedule处理油田的生产数据，输出ECLIPSE 需要的数据格式（关键字）；VFPi是生成井的垂直管流曲线表，用于模拟井筒管流。
ECLIPSE OFFICE和FLOVIZ是后处理模块，进行计算曲线和三维场数据显示和分析，ECLIPSE OFFICE 同时也是ECLIPSE的集成平台。
Eclipse油藏数值模拟软件基本操作讲解总PPT课件
65
66
67
68
69
70
71
72
73
74
75
76
77
开井时率
78
79
80
要点： 1.加输出内容的关键 词。
选择输出项
81
Data –Summary
添加输出关键字
注释
82
Data –Summary
关键字 FOPR/FWPR/WIR/FGPR/FGIR/FGSR /FWCT/FGOR/FTPRFGS/FTPRIWT/F TIRIWT/FAQRWOPR /WWPR/WWIR /WGPR
Eclipse油藏数值 模拟软件基本操作讲解
山东省油气勘探开发工程技术技术研究中心
1
第一部分
整体概述
THE FIRST PART OF THE OVERALL OVERVIEW, PLEASE SUMMARIZE THE CONTENT
2
新建一个office
3
4
点击Data
5
模型设置
6
General
551720 6801007 2000.00 2000.00
551720 6801007 3057.79 3057.79
551720 6801007 3078.62 3078.62
551720 6801007 3099.45 3099.45
551720 6801007 3120.29 3120.29
34
点击Schedule
35
Schedule
要点 一.导入数据
1.准备 生产历史数据文件（*.vol)、 措施数据文件（*.ev）、 井斜数据文件（*.cnt & *.dev） 网格数据文件（*.grid) 属性数据文件（*.init)
2013版本油藏模拟Eclipse office教程1 软件的标准使用汇总
2013版本油藏模拟软件Eclipse_office使用教程教程1. 软件的标准使用（Standard usage）目录简介 (2)运行步骤 (2)问题描述 (3)数据准备 (3)一、方案管理（Case management） (3)二、数据管理器（Data manager） (4)三、运行管理器（Run manager） (11)四、报告生成器（Report generator） (11)五、结果观察器（Results Viewer） (13)六、PRT Report generator 报告生成器 (16)七、Exit ECLIPSE Office 退出 (17)2013版本油藏模拟软件Eclipse_office使用教程教程1. 软件的标准使用（Standard usage）简介该教程给出详细步骤如下：输入已有的数据集data set、编辑数据、保存工程、运行和监视模拟过程、观察结果变量和创建报告。
本练习需要35分钟的时间完成。
运行步骤该练习所涉及到的软件部分如下：1 方案管理（Case managerment）2 数据管理器（Data manager）a 定义方案（Case definition）b 定义网格（Grid section）c 输入PVT参数（PVT section）d 输入岩石物性参数（SCAL section）e 输入初始条件（Initialization section）f 时间进程安排（Schedule section）g 最后总结（SUMMARY section）3运行管理器（Run manager）4报告生成器（Report generator）5结果观察器（Result viewer）a 观察结果数据b 2D观察器：初始数据和结果数据c 3D观察器：初始数据和结果数据d 生成PRT 报告问题描述该工程模拟非均质储层中的含气原油，将储层划分为2400个网格块。
在地质构造上包括两个封闭断层，将储层划分为三个独立的流场，第六层为水平不渗透层。
eclipse上机实习二
完善开发方案、再计算、再观察………. 直到自己认为比较合理 结束模拟 编写简单分析报告
2 网格划分（油藏格架）.txt
2
1
2、油藏地质模型
打开原始数据文件“2a DX.txt”，全选、复制
点右键
拖动滚动条，观察数据的完整性 （换层的时候需要按apply按钮）
换1层，apply----进行下一层的输入。
在每一层的DX相同时，下面的2-5层可以不输如数据， 缺省时默认与上一层相同。
拖动滚动条，观察数据的完整性，看是不是每层都有数据。
（换层的时候需要按apply按钮）
用同样的方法输入2-5层的孔隙度数据
2选1，退出
告知对2-5层的DX、DY、TOPs是如何处理的
纵向放大、缩小
旋转：按住左键不放，拖动，放开左键
显示/不显示网格线
ቤተ መጻሕፍቲ ባይዱ
平移：按住中间键不放，拖动，放开左键
加入分区数据（也可以在Regions部分做这项工作）
保存、退出
4、特殊岩心分析数据
插入第二张表
用同样的方法输入第二张表的数据。
原始数据在文件“4 特殊岩心分析数据（SCAL）.txt”中。
加入饱和度方程分区
保存、退出
5、输入初始化数据（定义初始条件）
加入平衡区分区
加入其他井
加入时间
用相同的方法插入1年的时间
保存、退出
采用编辑SCH文件的办法，加快时间输入速度。
修改
再进入Schedule就看到加入的时间了
8、汇总数据输出控制
指定输出油藏的开发指标
指定输出单井的生产指标
保存、退出
三、运行模拟器
四、查看结果
加载模拟结果中的油藏地质体数据
Eclipse油藏数值模拟经验
第八步
输入油藏初始参数(Initialization)
在图中所示的窗口中输入油藏初始参数。
第九步
添加水体(Initialization)
在图中所示的窗口中输入水体参数。
第十步
输入生产动态参数(Schedule)
分别在图中所示的窗口中定义井、添加井的限制条件等。
第十一步
选取输出格式(Sumary)
（4）初始流体饱和度和初始压力： 认为是确定参数。必要时允许小范围内修改。
油藏数值模拟工作流程
数据文件准备
初始化计算 生产史拟合 动态预测
结果输出
设定动态控制模式
控制模式的自动切换
含水率上升， BHP下降。
此后，也
BHP
产油量
—18，000天， 产水量稳定 下降。
结束
可调参数
1、岩石数据： a.渗透率 b.孔隙度 c.厚度 d.饱和度 2、流体数据： a.压缩性 b.PVT数据 3、相对渗透率数据
4、单井完井数据： a.表皮效应 b. 井底流动压力
参数的可调范围 1
（1）孔隙度： 如果油层大量岩心分析资料表明，油层部分孔隙度在 19％到21％之间，平均为±20％，变化范围不大。则把孔 隙度视为确定参数，不做修改，或允许改动范围在±3％ （2）渗透率： 渗透度在任何油田都是不定参数。这不仅是由于测 井解释的渗透率值和岩心分析值误差较大，而且根据渗 透率的特点，井间的渗透率分布也是不确定的。因此对 渗透率的修改，允许范围较大，可放大或缩小2～3倍或 更多。
油藏数值模拟工作流程
数据文件准备
初始化计算 生产史拟合 动态预测
结果输出
数模工作的主要成果
Eclipse操作流程
第一步

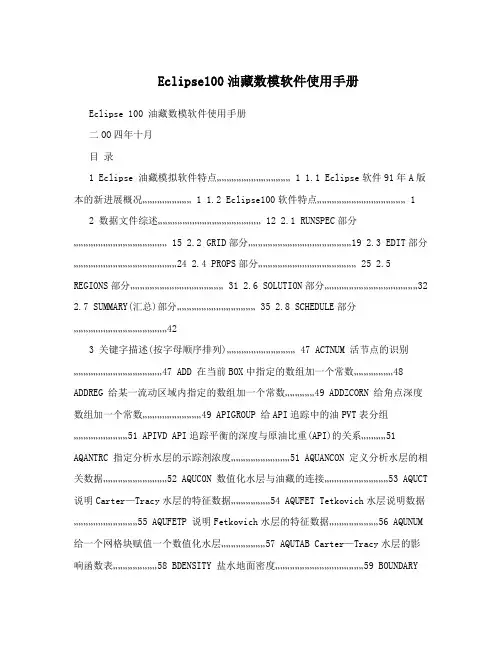

Eclipse100油藏数模软件使用手册
Eclipse100油藏数模软件使用手册Eclipse 100 油藏数模软件使用手册二OO四年十月目录1 Eclipse 油藏模拟软件特点............................................. 1 1.1 Eclipse软件91年A版本的新进展概况.............................. 1 1.2 Eclipse100软件特点 (1)2 数据文件综述............................................................... 12 2.1 RUNSPEC部分......................................................... 15 2.2 GRID部分...............................................................19 2.3 EDIT部分...............................................................24 2.4 PROPS部分............................................................ 25 2.5 REGIONS部分......................................................... 31 2.6 SOLUTION部分 (32)2.7 SUMMARY(汇总)部分................................................ 35 2.8 SCHEDULE部分 (42)3 关键字描述(按字母顺序排列).......................................... 47 ACTNUM 活节点的识别......................................................47 ADD 在当前BOX中指定的数组加一个常数 (48)ADDREG 给某一流动区域内指定的数组加一个常数..................49 ADDZCORN 给角点深度数组加一个常数....................................49 APIGROUP 给API追踪中的油PVT表分组.................................51 APIVD API追踪平衡的深度与原油比重(API)的关系 (51)AQANTRC 指定分析水层的示踪剂浓度………………………………51 AQUANCON 定义分析水层的相关数据…………………………………52 AQUCON 数值化水层与油藏的连接…………………………………53 AQUCT 说明Carter—Tracy水层的特征数据……………………54 AQUFET Tetkovich水层说明数据…………………………………55 AQUFETP 说明Fetkovich水层的特征数据…………………………56 AQUNUM 给一个网格块赋值一个数值化水层………………………57 AQUTAB Carter—Tracy水层的影响函数表………………………58 BDENSITY 盐水地面密度………………………………………………59 BOUNDARY定义在打印网格表中显示的网格范围..................... 59 BOX 重新定义当前输入的BOX.......................................60 CECON 生产井射开节点的经济极限 (61)COLLAPSE 识别在压缩VE选择中可压塌的单元...........................62 COLUMNS 设置输入数据文件的左右范围................................. 62 COMPDAT 井完井段说明数据 (63)COMPFLSH 井射孔段的闪蒸转化比………………………………………65 COMPIMB 井射开网格的渗吸表号.............................................67 COMPINJK 用户定义的注入井相对渗透率....................................68 COMPLUMP 为自动修井而将射开网格归在一起 (69)COMPRP 重新标定井射开节点的饱和度数据........................... 70 COMPVE 垂直平衡(V.E.)运行时,井射孔深度的重设定............72 COORD 坐标线 (75)COORDSYS 坐标系统信息.........................................................76 COPY 从一个数组拷贝数据到另一数组.............................. 77 COPYBOX 从一个BOX向另外一个拷贝一组网格数据.................. 77 CRITPERM 对VE节点压缩的渗透率标准....................................78 DATE 输出日期到汇总文件................................................79 DATES 模拟者事先指定报告日期..........................................79 DATUM 基准面深度,用于深度校正压力的输出 (80)BEBUG 控制检测输出………………………………………………80 DENSITY 地面条件下流体密度……………………………………… 81 DEPTH 网块中心深度……………………………………………… 82 DIFFC 每一个PVT区域的分子扩散数据……………………… 82 DIFFDP 在双重介质运行中,限制分子扩散……………………… 83 DIFFMMF 基质一裂缝的扩散乘子…………………………………… 83 DIFFMR R方向的扩散乘子……………………………………………83 DIFFMTHT θ方向扩散系数乘子…………………………………………84 DIFFMX X方向的扩散乘子……………………………………………84 DIFFMY Y方向的扩散乘子……………………………………………85 DIFFMZ Z方向的扩散乘子…………………………………………85 DIFFR R方向的扩散系数...................................................86 DIFFTHT θ方向的扩散系数................................................ 86 DIFFX X方向扩散系数......................................................87 DIFFY Y方向扩散系数......................................................87 DIFFZ Z方向扩散系数 (88)DPGRID 对裂缝单元使用基质单元的网格数据........................ 88 DR R方向网格的大小...................................................88 DRSDT 溶解GOR的增加的最大速度.......................................89 DRV R 方向网格大小(矢量) .......................................... 89 DRVDT 挥发油的OGR的增加的最大速度................................. 90 DTHETA θ方向的网格大小................................................... 90 DTHETAV 网格的角度大小(向量) .......................................... 91 DX X方向的网格大小................................................ 91 DXV X方向网格大小(向量).............................................91 DY Y方向网格大小......................................................92 DYV Y方向网格大小(向量).............................................92 DZ Z方向网格大小......................................................92 DZMTRX 基质块的垂直尺寸 (93)DZMTRXV 基质岩体块的垂直尺寸(向量)................................. 93 DZNET 净厚度............................................................... 93 ECHO 接通重复输出开关 (94)EDITNNC 改变非相邻连接......................................................94 EHYSTR 滞后作用参数和模型选择..................... .................. 95 END 标志SCHEDULE部分的结束....................................95 ENDBOX 将BOX恢复到包含全部网格.......................................95 ENDNUM 端点标定与深度区域号 (95)ENKRVD 相对渗透率端点与深度关系表................................. 96 ENPTVD 饱和度端点与深度关系表..........................................97 EQLNUM 平衡区号数 (98)EQUALS 在目前的BOX中设置数组为常数.............................. 99 EQUIL 平衡数据详述................................................... 99 EXTRAPMS 对表的外插请求预告信息 (101)FIPNUM 流体储量区域号…………………………………………… 102 GCONINJE 对井组井/油田注入率的控制/限制………………………102 GCONPRI 为“优先”而设的井组或油田产量限制………………………104 GCONPROD 井组或油田的产率控制或限制…………………………… 104 GCONSALE 井组或油田的售气控制产率……………………………… 107 GCONSUMP 井组的气消耗率和引进率……………………………… 109 GCONTOL 井组控制目标(产率)允许差额……………………………110 GECON 井组或油田的经济极限数据……………………………… 111 GLIFTLIM 最大井组人工举升能力.......................................... 112 GRAVITY 地面条件下的流体密度 (113)GRIDFILE 控制几何文件网格的容量.................................... 113 GRUPRIG 给井组配置修井设备............................................. 113 GRUPTREE 建立多级井组控制的树状结构.................................114 GSEPCOND 井组设置分离器................................................... 115 IMBNUM 渗吸饱和度函数据区域号....................................... 115 IMB NUMMF 基质—裂缝渗吸区域号.......................................... 116 IMPES 建立IMPES求解过程.......................................... 117 IMPLICIT 重建全隐式求解...... .......................................... 117 INCLUDE 包含数据文件名...................................................117 INIT 要求输出初始文件..........................................118 INRAD 径向模型的内径................................................ 118 KRG 标定气相对渗透率的端点....................................... 118 KRNUM 方向性相对渗透率表格数.................................... 119 KRNUMMF 基岩—裂缝流动饱和度表号.................................... 120 KRO 标定油相对渗透率端点 (120)KRW 标定水相对渗透率端点.......................................... 121 LOAD 调入一个SAVE文件以便执行一个快速重起动............... 122 MESSAGES 重设置打印和停止限定的信息................................. 123 MINPV 设置活动网格的最小孔隙体积....................................124 MINPVV 建立一个有效网格的最小孔隙空间........................... 124 MISCNUM 混合区数目...................................................... 125 MONITOR 请求实时显示输出 (125)MULTIPLY 当前定义区中的数组............................................. 126 MULTR R方向传导率乘子............................................. 126 MULTTHT THETA方向传导率乘子............ ..............................127 MULTX X方向传导率乘子................................................ 127 MULTY Y方向传导率乘子................................................ 127 MULTZ Z方向传导率乘子 (128)NEWTON 输出迭代计数到汇总文件…………………………………128 NEWTRAN 标定使用块拐角传导率……………………………………128 NEXTSTEP 建立下一时间步最大值……………………………………129 NNC 非相邻连接的直接输入……………………………………129 NOECHO 关闭输出的响应………………………………………… 130 NOGGF 压缩网格几何模型文件……………………………………130 NODPPM 非双孔的渗透率乘子………………………………………130 NOWARN 压制ECLIPSE警报信息…………………………………… 130 NTG 厚度净毛比………………………………………………… 130 OILAPI 初始原油API值，以便API示踪选择………………………131 OLDTRAN 标定块中心传导率……………………………………………131 OLDTRANR 标定任意一块中心传导率………………………………… 131 OPTIONS 开启特别程序选择………………………………………… 132 OUTRAD 径向模型外半径…………………………………………… 134 OVERBURD 岩石负载压力表……… ……………………………………135 PERMR R方向绝对渗透率………………………………………… 135 PERMTHT θ方向绝对渗透率................................................ 136 PERMX X方向绝对渗透率................................................136 PERMY Y方向绝对渗透率...... .................................... 136 PERMZ Z方向绝对渗透率................................................137 PINCH 建立尖灭层上下的连接....................................137 PINCHOUT 建立尖灭层上下的连接.......................................138 PMAX 模拟中的最大压力.............................................138 PMISC 与压力有关的可混性表.......................................138 PORO 网格孔隙度......................................................139 PORV 网格孔隙体积...................................................140 PRESSURE 初始压力...................................................... 140 PRIORIT Y 为井的优先级选项设置系数.................................140 PRVD 原始压力与深度关系表.......................................142 PSEUDOS 为PSEUDO包要求输出的数据.............................. 142 PVCO 含气原油PVT性质.............................................142 PVDG 干气的PVT性质(无挥发油) .............................. 144 PVDO 死油的PVT性质(无挥发气) .............................. 145 PVTG 湿气的PVT性质(有挥发油) .............................. 145 PVTNUM PVT区数目 (146)PVTO 活性油的PVT^性质(有溶解气) ...........................147 PVTW 水PVT性质......................................................148 PVTWSALT 含盐的水PVT函数.............................................149 QDRILL 在钻井队列中安置井..........................................150 RESTART 设置重启动......................................................151 RESVNUM 对一给定油藏输入角点坐标数据 (153)ROCK 岩石压缩系数...................................................153 ROCKNUM 岩石压实表格区数.............................................154 ROCKTAB 岩石压实数据表 (154)ROCKTABH 滞后岩石压实数据表..........................................155 RPTGRID 从GRID部分输出控制....................................... 156 RPTONLY 摘要输出的常规限制 (158)RPTPROPS 控制PROPS部分的输出.......................................158 RPTREGS 控制REGIONS部分的输出....................................159 RPTRST 输到RESTART文件的控制 (159)RPTRUNSP 控制RUNSPEC部分的数据输出..............................160 RPTSCHED 控制SCHEDULE 部分的输出................................. 160 RPTSMRY 控制SUMARY部分的输出 (163)RPTSOL 控制SOLUTION部分的输出....................................163 RS 初始溶解气油比...................................................165 RSCONST 为死油设置的一个常数Rs值 (165)RSCONSTT 为每一个死油PVT表设置的一个常数Rs值............... 166 RSVD 用于平衡选择的RWJ深度关系表..............................166 RUNSUM 所需的SUMMARY数据的制表输出..............................167 RV 初始挥发油气比...................................................167 RVCONST 为干气设置的一个常数Rv值................................. 167 RVCONSTT 为每个干气PVT表设置一个常数Rv值........................168 RVVD 用于平衡选择的Rv与深度关系表..............................168 SALT 初始盐浓度......................................................169 SALTVD 用于平衡的盐浓度与深度关系.................................169 SAVE 用于快速重启文件而需输出的SAVE文件 (170)SCALELIM 设置饱和度表的标度限制.......................................170 SDENSITY 在地面条件的混相气密度.......................................170 SEPVALS 分离测试的Bo和Rs值 (171)SGAS 初始气饱和度………………………………………………173 SGCR 临界气饱和度的标度………………………………………173 SGFN 气体饱和度函数……………………………………………174 SGL 原生气饱和度的标度…………………………………… 175 SGOF 气/油饱和度函数与气饱和度…………………………… 176 SGU 最大气饱和度的饱和度表的标度…………………………177 SIGMA 双重孔隙基岩—裂缝的连结………………………………178 SIGMAV 双重孔隙度基岩—裂缝的连结(向量) …………………178 SLGOF 气/油饱和度函数与液体饱和度………………………… 179 SOF2 油饱和度函数(2相) ………………………………………180 SOF3 油饱和度参数(3相) ………………………………………181 SOGCR 临界的气中含油饱和度的标度……………………………182 SOMGAS STONE1模型中含油饱和度最小值........................... 183 SOMWAT STONE1模型中最小油饱和度值 (184)SORWMIS 混相残余油饱和度数表..........................................185 SOWCR 标度临界水中含油的饱和度值.................................186 S PECGRID 网格特性的详细说明.............................................187 STOG 油气表面张力与压力.............................................187 STONE1 三相油相对渗透率模型 (188)STONE2 三相油相对渗透率模型..........................................188 STOW 油水表面张力与对应压力.......................................188 SWAT 初始水饱和度.............................................189 SWATINIT 标定毛管压力的初始水饱和度.....................190 SWCR 临界水饱和度的标度 (190)SWFN 水饱和度函数.............................................191 SWL 原生水饱和度的标定....................................192 SWLPC 仅对毛管压力曲线标定原生水饱和度...............193 SWOF 水/油饱和度函数和对应的水饱和度............... 193 SWU 饱和度数表中最大的含水饱和度的标定............195 TBLK 示踪剂的初始浓度.......................................196 THPRES 门限压力...................................................196 TLMIXPAR Todd-Longstaff混合参数..............................197 TNUM 示踪剂浓度区..........................................198 TOPS 每个网格的顶面深度 (198)TRACER 被动的示踪剂名……………………………………199 TRACTVD 为示踪剂要求“流率极限传输” ………………199 TRANR R方向的传导率……………………………………199 TRANTHT θ方向的传导率……………………………………200 TRANX X方向的传导率……………………………………200 TRANY Y方向的传导率……………………………………201 TRANZ Z方向的传导率……………………………………201 TSTEP 把模拟器推向新的报告时间………………………202 TUNING 设置模拟器控制参数………………………………202 TVDP 初始示踪浓度与深度表……………………………204 TZONE 过度带控制选择……………………………………205 VAPPARS 油挥发控制…………………………………… 205 VEDEBUG 对垂向平衡和压缩垂向平衡选择控制调整.........205 VEFRAC 垂向平衡曲线系数的应用..............................206 VEFRACP 垂向平衡拟毛管压力系数的使用.....................207 VEFRACPV 垂向平衡拟毛管压力系数的使用.................. 207 VFPINJ 对注水井输入V.F.P表.............................. 208 VFPPROD 对生产井输入V.F.P表.............................. 209 WBOREVOL 对井筒贮存设置体积.............................. 212 WCONHIST 历史拟合井观测产量 (213)WCONINJ 设有组控制的注入井的控制数据.................. 215 WCONINJE 对注入井控制数据................................. 217 WCONPROD 对生产井控制数据.................................... 218 WCUTBACK 井减少限制.......................................... 220 WCYCLE 井自动循环开与关 (222)WDRILRES 防止在同一网格中同时开两口井.....................222 WDRILTIM 新井自动开钻的控制条件........................... 223 WECON 生产井的经济极限数据.............................. 224 WEFAC 设置井的效率系数(为停工期) (226)WELDEBUG 个别井的跟踪输出控制.............................. 226 WELDRAW 设置生产井的最大允许压差........................ 227 WELOPEN 关闭或重开井或井的射开层........................ 228 WELPI 设置井的生产/注入指数值...........................229 WELPRI 设置井的优先数....................................... 229 WELSOMIN 自动开井的最小含油饱和度........................ 230 WELSPECS 井的综合说明数据.................................... 230 WELTARG 重新设置井的操作目标或限制 (232)WGASPROD 为控制销气而设置的特别产气井............... 233 WGRUPCON 为井组控制而给井设置指导产率.................. 234 WHISTCTL 给历史拟合井设置覆盖控制 (235)WLIFT 自动换管串和升举的开关数据.................. 235 WLIMTOL 经济和其它限制的容差分数........................ 236 WORKLIM 每次自动修井所花的时间........................... 237 WPIMULT 用给定值乘以井射开层地地层系数............... 237 WPLUG 设置井的回堵长度.................................... 238 WSALT 设置注入井的盐浓度................................. 238 WTEST 命令对已关着的井进行周期性测试............ 239 WTRACER 给注水井设置示踪剂浓度........................... 240 ZCORN 网格块角点的深度 (241)1 Eclipse 油藏模拟软件特点 1.1 Eclipse软件91年A版本的新进展概况详细说明见附录B11.新功能(1)提供了可供选择的通用的油PVT数据和饱和度数据的输入关键词; (2)对每一个PVT区设计了恒量Rs或Rv值;(3)分子扩散选择能模拟气的扩散和油的组份;(4)盐水选择能模拟不同矿化度盐水的流动。
第1天油气藏数值模拟培训ECLIPSE关键字介绍
胜利油田
SLOF
5、REGIONS部分
PVTNUM: 流体分区
SATNUM： 岩性分区
FIPNUM： 储量分区 EQLNUM： 平衡区分区
•不同PVT分区一定要对应不同的平衡分区 •反之不成立
PVTO DENSITY Table1 / Line1 / Table2 / Line2 / Table3 / Line3 / PVDG PVTW Table1 / Table1 / Table2 / Table2 / Table3 / Table3 / ........... REGIONS部分 PVTNUM 123... / EQLNUM 123.../ Solution部分 EQUIL Line1 / Line2 / Line3 /
4、PROPS部分：
PROPS --*********************************** SWOF -- sw krw kro pc / SGOF -- sg krg kro pc / PVTO / PVDG / PVTW / ROCK 133.7 4.2E-4 DENSITY 956 1000
Bo 1.03 1.06 1.09 1.11 1.14 1.16 1.19 1.21 1.209 1.208 1.207 1.206 1.202 1.201
Vo 10.4 / 6.73 / 5.19 / 4.19 / 3.50 / 3.00 / 2.71 / 2.58 2.62 2.68 2.75 2.81 2.87 2.94 /
Rock Line1 / Line2 / Line3 /
胜利油田
SLOF
5、REGIONS部分
REGIONS
SATNUM 2000*1 2000*2 2000*3 /
(完整版)Eclipse100油藏数模软件使用手册(关键字汇总)
Eclipse 100 油藏数模软件使用手册二OO四年十月目录1 Eclipse 油藏模拟软件特点 (1)1.1Eclipse软件91年A版本的新进展概况 (1)1.2Eclipse100软件特点 (1)2 数据文件综述 (12)2.1 RUNSPEC部分 (15)2.2 GRID部分 (19)2.3 EDIT部分 (24)2.4 PROPS部分 (25)2.5 REGIONS部分 (31)2.6 SOLUTION部分 (32)2.7 SUMMARY(汇总)部分 (35)2.8 SCHEDULE部分 (42)3 关键字描述(按字母顺序排列) (47)ACTNUM 活节点的识别 (47)ADD 在当前BOX中指定的数组加一个常数 (48)ADDREG 给某一流动区域内指定的数组加一个常数 (49)ADDZCORN 给角点深度数组加一个常数 (49)APIGROUP 给API追踪中的油PVT表分组 (51)APIVD API追踪平衡的深度与原油比重(API)的关系 (51)AQANTRC 指定分析水层的示踪剂浓度 (51)AQUANCON 定义分析水层的相关数据 (52)AQUCON 数值化水层与油藏的连接 (53)AQUCT 说明Carter—Tracy水层的特征数据 (54)AQUFET Tetkovich水层说明数据 (55)AQUFETP 说明Fetkovich水层的特征数据 (56)AQUNUM 给一个网格块赋值一个数值化水层 (57)AQUTAB Carter—Tracy水层的影响函数表 (58)BDENSITY 盐水地面密度 (59)BOUNDARY 定义在打印网格表中显示的网格范围 (59)BOX 重新定义当前输入的BOX (60)CECON 生产井射开节点的经济极限 (61)COLLAPSE 识别在压缩VE选择中可压塌的单元 (62)COLUMNS 设置输入数据文件的左右范围 (62)COMPDAT 井完井段说明数据 (63)COMPFLSH 井射孔段的闪蒸转化比 (65)COMPIMB 井射开网格的渗吸表号 (67)COMPINJK 用户定义的注入井相对渗透率 (68)COMPLUMP 为自动修井而将射开网格归在一起 (69)COMPRP 重新标定井射开节点的饱和度数据 (70)COMPVE 垂直平衡（V.E.）运行时,井射孔深度的重设定 (72)COORD 坐标线 (75)COORDSYS 坐标系统信息 (76)COPY 从一个数组拷贝数据到另一数组 (77)COPYBOX 从一个BOX向另外一个拷贝一组网格数据 (77)CRITPERM 对VE节点压缩的渗透率标准 (78)DATE 输出日期到汇总文件 (79)DATES 模拟者事先指定报告日期 (79)DATUM 基准面深度,用于深度校正压力的输出 (80)BEBUG 控制检测输出 (80)DENSITY 地面条件下流体密度 (81)DEPTH 网块中心深度 (82)DIFFC 每一个PVT区域的分子扩散数据 (82)DIFFDP 在双重介质运行中,限制分子扩散 (83)DIFFMMF 基质一裂缝的扩散乘子 (83)DIFFMR R方向的扩散乘子 (83)DIFFMTHT θ方向扩散系数乘子 (84)DIFFMX X方向的扩散乘子 (84)DIFFMY Y方向的扩散乘子 (85)DIFFMZ Z方向的扩散乘子 (85)DIFFR R方向的扩散系数 (86)DIFFTHT θ方向的扩散系数 (86)DIFFX X方向扩散系数 (87)DIFFY Y方向扩散系数 (87)DIFFZ Z方向扩散系数 (88)DPGRID 对裂缝单元使用基质单元的网格数据 (88)DR R方向网格的大小 (88)DRSDT 溶解GOR的增加的最大速度 (89)DRV R方向网格大小(矢量) (89)DRVDT 挥发油的OGR的增加的最大速度 (90)DTHETA θ方向的网格大小 (90)DTHETAV 网格的角度大小(向量) (91)DX X方向的网格大小 (91)DXV X方向网格大小(向量) (91)DY Y方向网格大小 (92)DYV Y方向网格大小(向量) (92)DZ Z方向网格大小 (92)DZMTRX 基质块的垂直尺寸 (93)DZMTRXV 基质岩体块的垂直尺寸(向量) (93)DZNET 净厚度 (93)ECHO 接通重复输出开关 (94)EDITNNC 改变非相邻连接 (94)EHYSTR 滞后作用参数和模型选择 (95)END 标志SCHEDULE部分的结束 (95)ENDBOX 将BOX恢复到包含全部网格 (95)ENDNUM 端点标定与深度区域号 (95)ENKRVD 相对渗透率端点与深度关系表 (96)ENPTVD 饱和度端点与深度关系表 (97)EQLNUM 平衡区号数 (98)EQUALS 在目前的BOX中设置数组为常数 (99)EQUIL 平衡数据详述 (99)EXTRAPMS 对表的外插请求预告信息 (101)FIPNUM 流体储量区域号 (102)GCONINJE 对井组井/油田注入率的控制/限制 (102)GCONPRI 为“优先”而设的井组或油田产量限制 (104)GCONPROD 井组或油田的产率控制或限制 (104)GCONSALE 井组或油田的售气控制产率 (107)GCONSUMP 井组的气消耗率和引进率 (109)GCONTOL 井组控制目标(产率)允许差额 (110)GECON 井组或油田的经济极限数据 (111)GLIFTLIM 最大井组人工举升能力 (112)GRAVITY 地面条件下的流体密度 (113)GRIDFILE 控制几何文件网格的容量 (113)GRUPRIG 给井组配置修井设备 (113)GRUPTREE 建立多级井组控制的树状结构 (114)GSEPCOND 井组设置分离器 (115)IMBNUM 渗吸饱和度函数据区域号 (115)IMBNUMMF 基质—裂缝渗吸区域号 (116)IMPES 建立IMPES求解过程 (117)IMPLICIT 重建全隐式求解 (117)INCLUDE 包含数据文件名 (117)INIT 要求输出初始文件 (118)INRAD 径向模型的内径 (118)KRG 标定气相对渗透率的端点 (118)KRNUM 方向性相对渗透率表格数 (119)KRNUMMF 基岩—裂缝流动饱和度表号 (120)KRO 标定油相对渗透率端点 (120)KRW 标定水相对渗透率端点 (121)LOAD 调入一个SAVE文件以便执行一个快速重起动 (122)MESSAGES 重设置打印和停止限定的信息 (123)MINPV 设置活动网格的最小孔隙体积 (124)MINPVV 建立一个有效网格的最小孔隙空间 (124)MISCNUM 混合区数目 (125)MONITOR 请求实时显示输出 (125)MULTIPLY 当前定义区中的数组 (126)MULTR R方向传导率乘子 (126)MULTTHT THETA方向传导率乘子 (127)MULTX X方向传导率乘子 (127)MULTY Y方向传导率乘子 (127)MULTZ Z方向传导率乘子 (128)NEWTON 输出迭代计数到汇总文件 (128)NEWTRAN 标定使用块拐角传导率 (128)NEXTSTEP 建立下一时间步最大值 (129)NNC 非相邻连接的直接输入 (129)NOECHO 关闭输出的响应 (130)NOGGF 压缩网格几何模型文件 (130)NODPPM 非双孔的渗透率乘子 (130)NOWARN 压制ECLIPSE警报信息 (130)NTG 厚度净毛比 (130)OILAPI 初始原油API值，以便API示踪选择 (131)OLDTRAN 标定块中心传导率 (131)OLDTRANR 标定任意一块中心传导率 (131)OPTIONS 开启特别程序选择 (132)OUTRAD 径向模型外半径 (134)OVERBURD 岩石负载压力表 (135)PERMR R方向绝对渗透率 (135)PERMTHT θ方向绝对渗透率 (136)PERMX X方向绝对渗透率 (136)PERMY Y方向绝对渗透率 (136)PERMZ Z方向绝对渗透率 (137)PINCH 建立尖灭层上下的连接 (137)PINCHOUT 建立尖灭层上下的连接 (138)PMAX 模拟中的最大压力 (138)PMISC 与压力有关的可混性表 (138)PORO 网格孔隙度 (139)PORV 网格孔隙体积 (140)PRESSURE 初始压力 (140)PRIORITY 为井的优先级选项设置系数 (140)PRVD 原始压力与深度关系表 (142)PSEUDOS 为PSEUDO包要求输出的数据 (142)PVCO 含气原油PVT性质 (142)PVDG 干气的PVT性质(无挥发油) (144)PVDO 死油的PVT性质(无挥发气) (145)PVTG 湿气的PVT性质(有挥发油) (145)PVTNUM PVT区数目 (146)PVTO 活性油的PVT^性质(有溶解气) (147)PVTW 水PVT性质 (148)PVTWSALT 含盐的水PVT函数 (149)QDRILL 在钻井队列中安置井 (150)RESTART 设置重启动 (151)RESVNUM 对一给定油藏输入角点坐标数据 (153)ROCK 岩石压缩系数 (153)ROCKNUM 岩石压实表格区数 (154)ROCKTAB 岩石压实数据表 (154)ROCKTABH 滞后岩石压实数据表 (155)RPTGRID 从GRID部分输出控制 (156)RPTONLY 摘要输出的常规限制 (158)RPTPROPS 控制PROPS部分的输出 (158)RPTREGS 控制REGIONS部分的输出 (159)RPTRST 输到RESTART文件的控制 (159)RPTRUNSP 控制RUNSPEC部分的数据输出 (160)RPTSCHED 控制SCHEDULE部分的输出 (160)RPTSMRY 控制SUMARY部分的输出 (163)RPTSOL 控制SOLUTION部分的输出 (163)RS 初始溶解气油比 (165)RSCONST 为死油设置的一个常数Rs值 (165)RSCONSTT 为每一个死油PVT表设置的一个常数Rs值 (166)RSVD 用于平衡选择的RWJ深度关系表 (166)RUNSUM 所需的SUMMARY数据的制表输出 (167)RV 初始挥发油气比 (167)RVCONST 为干气设置的一个常数Rv值 (167)RVCONSTT 为每个干气PVT表设置一个常数Rv值 (168)RVVD 用于平衡选择的Rv与深度关系表 (168)SALT 初始盐浓度 (169)SALTVD 用于平衡的盐浓度与深度关系 (169)SAVE 用于快速重启文件而需输出的SAVE文件 (170)SCALELIM 设置饱和度表的标度限制 (170)SDENSITY 在地面条件的混相气密度 (170)SEPVALS 分离测试的Bo和Rs值 (171)SGAS 初始气饱和度 (173)SGCR 临界气饱和度的标度 (173)SGFN 气体饱和度函数 (174)SGL 原生气饱和度的标度 (175)SGOF 气/油饱和度函数与气饱和度 (176)SGU 最大气饱和度的饱和度表的标度 (177)SIGMA 双重孔隙基岩—裂缝的连结 (178)SIGMAV 双重孔隙度基岩—裂缝的连结(向量) (178)SLGOF 气/油饱和度函数与液体饱和度 (179)SOF2 油饱和度函数(2相) (180)SOF3 油饱和度参数(3相) (181)SOGCR 临界的气中含油饱和度的标度 (182)SOMGAS STONE1模型中含油饱和度最小值 (183)SOMWAT STONE1模型中最小油饱和度值 (184)SORWMIS 混相残余油饱和度数表 (185)SOWCR 标度临界水中含油的饱和度值 (186)SPECGRID 网格特性的详细说明 (187)STOG 油气表面张力与压力 (187)STONE1 三相油相对渗透率模型 (188)STONE2 三相油相对渗透率模型 (188)STOW 油水表面张力与对应压力 (188)SWAT 初始水饱和度 (189)SWATINIT 标定毛管压力的初始水饱和度 (190)SWCR 临界水饱和度的标度 (190)SWFN 水饱和度函数 (191)SWL 原生水饱和度的标定 (192)SWLPC 仅对毛管压力曲线标定原生水饱和度 (193)SWOF 水/油饱和度函数和对应的水饱和度 (193)SWU 饱和度数表中最大的含水饱和度的标定 (195)TBLK 示踪剂的初始浓度 (196)THPRES 门限压力 (196)TLMIXPAR Todd-Longstaff混合参数 (197)TNUM 示踪剂浓度区 (198)TOPS 每个网格的顶面深度 (198)TRACER 被动的示踪剂名 (199)TRACTVD 为示踪剂要求“流率极限传输” (199)TRANR R方向的传导率 (199)TRANTHT θ方向的传导率 (200)TRANX X方向的传导率 (200)TRANY Y方向的传导率 (201)TRANZ Z方向的传导率 (201)TSTEP 把模拟器推向新的报告时间 (202)TUNING 设置模拟器控制参数 (202)TVDP 初始示踪浓度与深度表 (204)TZONE 过度带控制选择 (205)VAPPARS 油挥发控制 (205)VEDEBUG 对垂向平衡和压缩垂向平衡选择控制调整 (205)VEFRAC 垂向平衡曲线系数的应用 (206)VEFRACP 垂向平衡拟毛管压力系数的使用 (207)VEFRACPV 垂向平衡拟毛管压力系数的使用 (207)VFPINJ 对注水井输入V.F.P表 (208)VFPPROD 对生产井输入V.F.P表 (209)WBOREVOL 对井筒贮存设置体积 (212)WCONHIST 历史拟合井观测产量 (213)WCONINJ 设有组控制的注入井的控制数据 (215)WCONINJE 对注入井控制数据 (217)WCONPROD 对生产井控制数据 (218)WCUTBACK 井减少限制 (220)WCYCLE 井自动循环开与关 (222)WDRILRES 防止在同一网格中同时开两口井 (222)WDRILTIM 新井自动开钻的控制条件 (223)WECON 生产井的经济极限数据 (224)WEFAC 设置井的效率系数（为停工期） (226)WELDEBUG 个别井的跟踪输出控制 (226)WELDRAW 设置生产井的最大允许压差 (227)WELOPEN 关闭或重开井或井的射开层 (228)WELPI 设置井的生产/注入指数值 (229)WELPRI 设置井的优先数 (229)WELSOMIN 自动开井的最小含油饱和度 (230)WELSPECS 井的综合说明数据 (230)WELTARG 重新设置井的操作目标或限制 (232)WGASPROD 为控制销气而设置的特别产气井 (233)WGRUPCON 为井组控制而给井设置指导产率 (234)WHISTCTL 给历史拟合井设置覆盖控制 (235)WLIFT 自动换管串和升举的开关数据 (235)WLIMTOL 经济和其它限制的容差分数 (236)WORKLIM 每次自动修井所花的时间 (237)WPIMULT 用给定值乘以井射开层地地层系数 (237)WPLUG 设置井的回堵长度 (238)WSALT 设置注入井的盐浓度 (238)WTEST 命令对已关着的井进行周期性测试 (239)WTRACER 给注水井设置示踪剂浓度 (240)ZCORN 网格块角点的深度 (241)1Eclipse 油藏模拟软件特点1.1Eclipse软件91年A版本的新进展概况详细说明见附录B11.新功能（1）提供了可供选择的通用的油PVT数据和饱和度数据的输入关键词；（2）对每一个PVT区设计了恒量Rs或Rv值；（3）分子扩散选择能模拟气的扩散和油的组份；（4）盐水选择能模拟不同矿化度盐水的流动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力下降很快，仅生产1个月地层 压力就降到在生产控制中定义的 井底流压下限，油井丧失了生产 能力。
加载模拟结果中的开发指标数据
全油藏的油产量很快就掉到0
全油藏的产液量也很快就掉到0
油藏的压力很快就掉到规定的井底流压下限（20BAR）
全油藏累积产油550方
结论：
在假定油藏外边界是封闭的情况下，依 靠天然能量开发维持的生产时间会很短，采 出油量也很少。因此需要注水补充能量开发。 请在1号网格上加入1口注水井，设定注 入量为50方/天。再进行模拟。再观察结果有 何不同？
Kro 1 0.7407 0.6829 0.5722 0.5194 0.3715 0.1526 0.0822 0.02 0.005 0.0003 0 0
Pc (bar) 0 0 0 0 0 0 0 0 0 0 0 0 0
加入饱和度方程分区
保存、退出
五、输入初始化数据（定义初始条件）
加入平衡区分区
2
1
2
1
2选1
Y方向的渗透率=X方向的渗 透率
垂向（Z方向）的渗透率为 水平方向的1/10
2选1，退出
推出前一定要Apply
在这个区域双击鼠标左键
关闭
旋转：按住左键不放，拖动，放开左键
平移：按住中间键不放，拖动，放开左键
按住Ctrl+左键不放，拖动，放开
加入输出控制
平衡初始化，计算初始饱和度和初始压力
观察储量
输入分区数据
如果前面的工作中没有输 入了分区数据，则利用这2 个功能加入分区数据。
如果在前面的工作中已输入 了分区数据，这里就有了。
六、井及生产控制
定义一口井
定义射孔位置
定义井的生产方式
开井 定产（油产量） 油产量
处理办法：
1、回到Case定义，取消岩石压缩的选项。
不选
处理办法：
2、手工加入ROCK关键字。
双击鼠标左键，打开文件
在文件末尾加入ROCK关键字，注意字母要大写。
存盘，退出。
处理办法：
3、再到PVT输入界面就可以输入岩石压缩系数了。
加入分区数据（也可以在Regions部分做这项工作）
保存，退出
实习一： 一维油水二相数值模拟
实习目的：
1、熟悉油藏数值模拟的上机工作流程； 2、了解油藏数值模拟的资料需求； 3、掌握Eclipse软件的基本操作。 实习内容：
1、 使用块中心网格系统建立一个一维的概念模型；
2、完成一维油水两相的数值模拟； 3、简单分析模拟结果。 时间安排： 4学时课堂练习、4学时课下练习。
保存、退出
再运行
使用播放功能观察含 油饱和度的变化
使用播放功能观察油 藏压力的变化
油藏经历短暂稳产，含水率快速上升，产油量急剧下降。
全油藏累积产油7500方
结论：
在假定油藏外边界是封闭的情况下，注 水补充能量开发能大大提高采收率。
单边注水速度过快，油藏过早水淹，油 井另一侧存在丰富剩余油。 建议：
Sw 0.2 0.229 0.255 0.308 0.334 0.412 0.464 0.557 0.6 0.64 0.7 0.77 1
Krw 0 0.0001 0.0003 0.0012 0.0023 0.0102 0.0219 0.0416 0.0721 0.1448 0.178 0.2604 1
放大：按住Ctrl+中键不放，拖动，放开
退出 了 解 所 有 按 钮 的 功 能
了 解 所 有 按 钮 的 功 能
பைடு நூலகம்
查看模型中的属 性是否齐全
退出
输入流体高压物性数据
如果要加入多张 PVT表，从这里加 入
如果要加入其他类 型表，从这里选择
？
软件的纰漏：2005版 缺失关键字
2009版的关键字
概念模型
500m 20m 20m 20m 1 2 3 4 5 。。。13。。。。 23 24 25
顶面埋深：2000m
孔隙度：20% 渗透率：100mD
一、新建项目
新建一个属于自 己的目录
双击启动Eclipse Launcher
单击启动office
模块管理器
双击
单击
二、数据输入与管理
井底流压控制 （当井底流压 低于此值，油 井自动关井）
设定输出控制
插入时间点
关闭，保存
七、汇总数据输出控制
指定输出油藏的开发指标
指定输出单井的生产指标
保存、退出
三、运行模拟器
四、观看结果
加载模拟结果中的油藏地质体数据
油藏含油饱和度变化很小。
在另一侧加布1口注水井，形成2注1采 开发方式，降低单井注水量。
