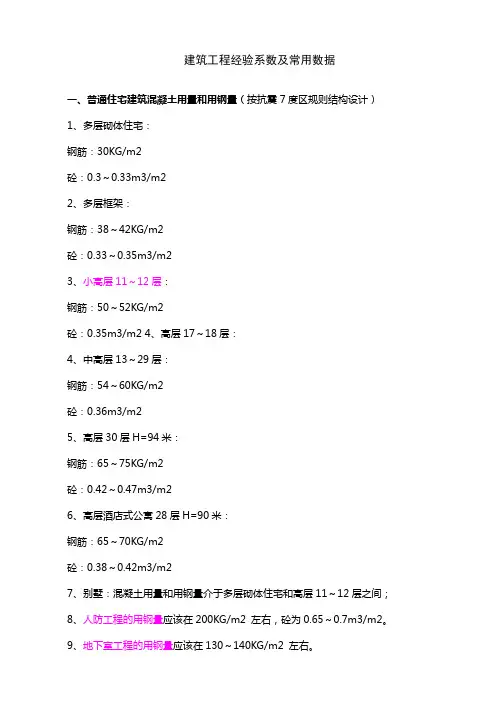

建筑工程经验系数及常用数据
建筑工程经验系数及常用数据一、普通住宅建筑混凝土用量和用钢量（按抗震7度区规则结构设计）1、多层砌体住宅：钢筋：30KG/m2砼：0.3～0.33m3/m22、多层框架：钢筋：38～42KG/m2砼：0.33～0.35m3/m23、小高层11～12层：钢筋：50～52KG/m2砼：0.35m3/m2 4、高层17～18层：4、中高层13～29层：钢筋：54～60KG/m2砼：0.36m3/m25、高层30层H=94米：钢筋：65～75KG/m2砼：0.42～0.47m3/m26、高层酒店式公寓28层H=90米：钢筋：65～70KG/m2砼：0.38～0.42m3/m27、别墅：混凝土用量和用钢量介于多层砌体住宅和高层11～12层之间；8、人防工程的用钢量应该在200KG/m2 左右，砼为0.65～0.7m3/m2。
9、地下室工程的用钢量应该在130～140KG/m2 左右。
10、筏板基础马凳：一立方砼含8KG11、框剪结构高层：按建筑面积，砌块墙体压筋每平米含0.5-0.6KG,楼梯投影面积每平米40KG.12、砖混结构：按建筑面积，砌块墙体压筋每平米含0.64KG,楼梯投影面积每平米28-32KG.13、剪力墙，19层，地下一层，钢筋含量52KG/M214、剪力墙，19层，地下一层，每建筑平米拉筋0.5KG15、一般的框架结构中的混凝土用量可以按建筑面积*0.22‛得出，框架结构的含钢量60kg计，每立方混凝土的含钢量=1/0.22*60=273kg。
二、普通多层住宅楼施工预算经济指标1、室外门窗（不包括单元门、防盗门）面积占建筑面积0.20-0.242、模版面积占建筑面积2.2左右3、室外抹灰面积占建筑面积0.4左右4、室内抹灰面积占建筑面积3.6-3.95、外墙面积占建筑面积1.0-1.3三、施工功效1、一个抹灰工一天抹灰在35平米2、一个砖工一天砌红砖1000～1800块3、一个砖工一天砌空心砖800～1000块4、瓷砖15平米5、刮大白第一遍300平米/天，第二遍180平米/天，第三遍压光90平米/天四、基础数据1、混凝土重量2500KG/m32、钢筋每延米重量0.00617×d×d3、干砂子重量1500KG/m3，湿砂重量1700KG/m34、石子重量2200KG/m35、一立方米红砖525块左右（分墙厚）12墙一个平方需要64块标准砖18墙一个平方需要96块标准砖24墙一个平方需要128块标准砖37墙一个平方需为192块标准砖49墙一个平方需为256块标准砖计算公式：单位立方米240墙砖用量1/(0.24*0.12*0.6)单位立方米370墙砖用量1/(0.37*0.12*0.6)空心24墙一个平方需要80多块标准砖6、一立方米空心砖175块左右7、筛一方干净砂需1.3方普通砂8、一个钢筋工每天制作绑扎钢筋200Kg9、双排外钢管脚手架重量14Kg/平米10、3-3.6米层高的普通钢管满堂脚手架重量约33 Kg/平米，或者7.56-9.31Kg/立方米11、φ48×3.5钢管重量3.84Kg/延米，φ48×3.0钢管重量3.33Kg/延米（目前市场上基本都是此类型的），每吨钢管需要配扣件210-220颗，十字扣件占90%，万象、接头各占约5%12、普通支模木枋使用量和模板关系，每平方米模板配臵木枋0.023立方米五室内设计常用尺寸1、墙面尺寸(1)踢脚板高；80～200mm。
常用建筑设计经验数据（不断更新）
常⽤建筑设计经验数据（不断更新）给排⽔：1.⽣活⽤⽔贮⽔池容积：计算见规范，最⾼⽇⽤⽔量的15%-20%（⼩区），20%-25%（建筑），⽔池不宜邻电⽓或居住⽤房，⽔池内宜设吸⽔坑，⽔池侧⾯距墙不⼩于0.7m（侧⾯⽆管道）或1.0（侧⾯有管道），池顶净空不⼩于0.8m，不宜邻电⽓⽤房和居住⽤房，⽔池内宜设吸⽔坑。
（）2.消防⽤⽔量计算，见消防设计规范3.⽣活⽤⽔⾼位⽔箱：计算见规范，⽔箱与周边墙体距离同上，箱底距板顶不⼩于0.8m4.⽣活⽔池周围10m内不得有化粪池，2m内不得有污⽔管。
5.管道敷设6.给⽔管道，管道外壁距建筑外墙不宜⼩于1m，⾏车道下覆⼟不⼩于0.7m，管顶最⼩不⼩于冰冻线下0.15m7.室外综合管沟内给⽔管与各种管道间净距不⼩于300,8.给⽔管得不穿越⼤⼩便器，且⽴管距⼤⼩便器不得⼩于0.5m9.塑料给⽔管不得布置在灶台上⽅，明设塑料给⽔管距灶台不⼩于0.4m，距燃⽓热⽔器不⼩0.2m，达不到要保护措施10.给⽔管避免穿越⼈防地下室11.管道井尺⼨⼯作宽度不⼩于0.6m12.⽔泵基础⾼出地⾯不⼩于0.1m13.泵房要减震防噪，检修场地，四周通道不⼩于0.7m，泵房配电控制柜前通道1.5m14.⼩区排⽔管覆⼟深度：⼩区道路下不⼩于0.7m15.塑料排⽔管距离燃⽓灶不⼩于0.4m16.⼤便器排⽔管最⼩管径不得⼩于100mm，厨房⽴管管径不⼩于75mm17.室外⽣活排⽔管管径⼩于160时，检查井间距不宜⼤于30m，管径⼤于200时，检查井间距不宜⼤于40m18.洗⾐机应设专⽤地漏，不得接⼊⾬⽔管道。
19.淋浴室，每4-5个淋浴器可设⼀个直径100的地漏20.塑料排⽔⽴管每6层设⼀个检查⼝，并在最低和最⾼层设检查⼝，⽴管拐弯处设检查⼝，检查⼝设在距离地⾯1m以上21.⾼标准住宅，公建，10层及10层以上⾼层应设通⽓⽴管，⾼出屋⾯不得⼩于0.3m且应⼤于最⼤积雪厚度，周围4m以内有门窗时，应⾼出窗顶0.6m 或引向⽆门窗⼀侧，在经常有⼈停留的屋⾯应⾼出屋⾯2m22.污⽔集⽔池有效容积不宜⼩于⼀台污⽔泵5min出⽔量且每⼩时启动次数不宜超过6次，最低⽔位应满⾜吸⽔要求，集⽔池底有不⼩于0.05坡度坡向泵位。
2024年超高层住宅建筑结构设计经验总结（2篇）
2024年超高层住宅建筑结构设计经验总结一、引言随着城市化进程的不断加快，超高层住宅建筑在城市中逐渐兴起。
超高层住宅建筑具有独特的建筑结构设计要求，需要满足抗震、抗风等多重工程技术要求，以确保建筑的安全性和可靠性。
本文就2024年超高层住宅建筑结构设计的经验进行总结，并对未来的发展进行展望。
二、经验总结1. 抗震设计超高层住宅建筑处于地震作用较大的区域，抗震设计是保证建筑安全的重要因素。
2024年超高层住宅建筑结构设计加强了抗震设计的力度，采用了更高的设防烈度、更大的基本减震系数，提高了建筑的抗震能力。
2. 抗风设计超高层住宅建筑容易受到风力的影响，所以在结构设计中加强了抗风设计。
采用了更大的基本风速、更严格的风振系数，通过合理的结构布局和剪力墙等措施来增加建筑的抗风能力。
3. 结构优化超高层住宅建筑的结构设计需要在保证安全的前提下，尽可能减少材料的使用，提高建筑的可持续性。
通过结构优化的方法，合理分配结构材料，控制材料的使用量，降低建筑成本，提高建筑的经济效益。
4. 刚度控制超高层住宅建筑的刚度控制是保证建筑安全性和人们舒适性的关键。
在2024年的超高层住宅建筑结构设计中，采用了多种刚度控制措施，如采用钢筋混凝土核心筒结构、设置剪力墙等，来增加建筑的整体刚度，减小变形。
5. 构件材料选择超高层住宅建筑的构件材料选择对于保证建筑的安全和可靠性至关重要。
在2024年的超高层住宅建筑结构设计中，选择了新型高强度材料，如高性能混凝土、高强度钢材等，以提高建筑的抗震性能和抗风性能。
三、未来展望随着技术的不断进步和建筑理念的不断更新，未来超高层住宅建筑的结构设计将会呈现以下特点：1. 系统集成化设计未来超高层住宅建筑结构设计将趋向于系统集成化设计，将建筑结构与其他系统（如机电设备、管道等）进行有机结合，实现资源共享和优化配置，提高建筑整体性能。
2. BIM技术应用建筑信息模型（BIM）技术将广泛应用于超高层住宅建筑结构设计中，通过数字化的建模和仿真，可以更加准确地分析建筑结构的受力状况，提前发现并解决存在的问题，提高设计效率和质量。
sketchup使用心得(建筑设计)
使用漫游命令和相机命令的时候，在右下 角的输入框里面输入视线的高度 。 使用测量工具时按住shift在2点间输入新的 数值可以整体缩放模型。 鼠标中键为旋转功能，shift+中键可以移动 画面。
画完圆，改右下角框的数字,就可以重新定 义刚画圆的半径. 在右下角框内输入数字s 比如(72s),就可以重新定义组成圆的线段数。 画完圆弧,在右下角框内输入数字r比如 (500r),圆弧会变成是从半径为500的圆上取 下来的一段。
l道路硬质软质水域人植物构筑物3材质三种贴材质的方式lsu材质库中找l模型填色加线条的形式l用ps做成jpg或png格式的图片4导图l设置角度页面l选择风格可选l图片尺寸设置一般宽度设为3000话题三
聊聊Sketchup
个人经验交流
话题一：我眼中的sketchup
Make ideas real
Sketchup提供了什么？
1、准备工作
（2）参数设置
1、准备工作
（3）DWG文件导入与处理
2、建模
（1）原则： 简单、快速、量小、便于任何人修改。 建模的方式有很多种，针对不同的项目采 用不同的建模方式。
2、建模
（2）关于组件分类 墙体 立面构造 门窗 玻璃 台阶 阳台 栏杆 地形和景观
2、建模
简单快捷的操作模式 材质库 组件库 地形库 第三方插件接口
Sketchup之于建筑师是什么？
方式改变，建筑师的本质未变。SU是建筑师 手中众多工具的其中一种。
话题二：建模流程
建模基本步骤
建筑建模基本步骤 （1）准备工作； （2）导入CAD文件，封 面； （3）拉伸各个楼层体块； （4）开窗开门； （5）添加构件； （6）添加页面，确定模 型观测视角定位； （7）导出至JPG图象文 件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水：
1.生活用水贮水池容积：计算见规范，最高日用水量的15%-20%（小区），
20%-25%（建筑），水池不宜邻电气或居住用房，水池内宜设吸水坑，水池侧面距墙不小于0.7m（侧面无管道）或1.0（侧面有管道），池顶净空不小于
0.8m，不宜邻电气用房和居住用房，水池内宜设吸水坑。
（）
2.消防用水量计算，见消防设计规范
3.生活用水高位水箱：计算见规范，水箱与周边墙体距离同上，箱底距板顶不
小于0.8m
4.生活水池周围10m内不得有化粪池，2m内不得有污水管。
5.管道敷设
6.给水管道，管道外壁距建筑外墙不宜小于1m，行车道下覆土不小于0.7m，
管顶最小不小于冰冻线下0.15m
7.室外综合管沟内给水管与各种管道间净距不小于300,
8.给水管得不穿越大小便器，且立管距大小便器不得小于0.5m
9.塑料给水管不得布置在灶台上方，明设塑料给水管距灶台不小于0.4m，距燃
气热水器不小0.2m，达不到要保护措施
10.给水管避免穿越人防地下室
11.管道井尺寸工作宽度不小于0.6m
12.水泵基础高出地面不小于0.1m
13.泵房要减震防噪，检修场地，四周通道不小于0.7m，泵房配电控制柜前通道
1.5m
14.小区排水管覆土深度：小区道路下不小于0.7m
15.塑料排水管距离燃气灶不小于0.4m
16.大便器排水管最小管径不得小于100mm，厨房立管管径不小于75mm
17.室外生活排水管管径小于160时，检查井间距不宜大于30m，管径大于200
时，检查井间距不宜大于40m
18.洗衣机应设专用地漏，不得接入雨水管道。
19.淋浴室，每4-5个淋浴器可设一个直径100的地漏
20.塑料排水立管每6层设一个检查口，并在最低和最高层设检查口，立管拐弯
处设检查口，检查口设在距离地面1m以上
21.高标准住宅，公建，10层及10层以上高层应设通气立管，高出屋面不得小
于0.3m且应大于最大积雪厚度，周围4m以内有门窗时，应高出窗顶0.6m 或引向无门窗一侧，在经常有人停留的屋面应高出屋面2m
22.污水集水池有效容积不宜小于一台污水泵5min出水量且每小时启动次数不
宜超过6次，最低水位应满足吸水要求，集水池底有不小于0.05坡度坡向泵位。
23.化粪池外壁距建筑外墙不宜小于5m。
24.雨水流量设计计算：见规范或采用计算软件，根据计算流量选管径与雨水斗
25.高层建筑裙房雨水应单独排放，高层建筑阳台雨水应单独排放，多层阳台宜
单独排放，阳台雨水立管底部应间接排水。
26.小区雨水口布置：道路交汇处和路面最低点，建筑单元出入口与道路交界处，
雨落水管附近，空地绿地低洼处，地下坡道入口处（结合排水沟处理）
27.雨水管道最小管径：雨落水管75，雨水排水立管100，悬吊管埋地管（坡度
0.005），100小区道路下干管支管300
28.大屋面汇水范围内立管不宜少于2根
29.雨水检查井间距：150mm—30m，200~300mm—40m，400mm—50m，>500mm
——70m
30.寒冷地区雨水立管宜布置在室内
31.下沉式广场、地下车库出入口的明沟排水，应设置雨水集水池和排水泵。
32.一般草坪允许有3%-5%左右的自然坡度
33.当广场停车场单向尺寸大于等于150m，或地面纵坡大于等于2%且单向尺寸
大于等于100m时，宜采用划区分散排水。
34.一般一个雨水口的汇水面积约2500-5000平米，多雨地区用较小值。
35.雨水口间距《建筑设计资料集5》，一般纵坡小于1%时取30m，1%-3%时取
60m。
36.需要掌握的细节图：普通集水坑做法、消防电梯底部集水坑设置及做法、管
道穿墙、水专业各设备用房的建筑相关布置。
暖通
1.设机械通风的房间，人员所需的新风量应满足相关卫生标准，人员所在房间
不设机械通风时，应有可开启外窗。
2.机械送风（注意是送风）进风口位置，应在室外较清洁的地点，应低于排风
口，进风口下沿距室外地坪不宜小于2m，当设在绿化地带时不宜小于1m，应避免进排风短路。
（如何避免）
3.空调调节区的换气次数，舒适性空调每小时不宜少于5次，送风口出口风速，
噪声要求较高时2~5m/s，喷口可采用4~10m/s。
回风口吸风速度，房间上部不大于4m/s，下部靠近人时1.5m/s，不靠近人3m/s。
4.制冷供热机房宜设在空调负荷中心，地面采用易清洗面层，有良好的通风设
施，并预留安装孔洞，机房内设给排水设施，满足冲洗排污要求。
机组与墙距离不下于1m，与配电柜不小于1.5m，机组之间不小于1.2m，与上方管道距离不小于1m，机房内主要通道宽度不小于1.5m。
5.消声、隔声、隔震。
管道内风速，见规范9.1.5，一般主管内风速3-6m/s，支
管风速2-3m/s。
管道穿过机房维护结构处缝隙应用隔声弹性材料填充。
6.在设有空气调节的大型公共建筑物中，有放散热、湿、油烟、气味等的一些
房间，一般情况下应通过热平衡计算确定其通风换气量。
若缺乏计算通风量的资料或有其他困难时，可参考表1.2.26所列换气次数计算。
空气调节、制冷机房的面积随系统的集中与分散、制冷机与空气调节器的不同而异。
全部设空气调节的建筑物，其通风、空气调节与制冷机房的面积可按总建筑面积的3%~8%考虑。
其中风道和管道井约占总建筑面积的1%~3%，冷冻机房面积占0.5%~ 1.2％。
总建筑面积小的取较大值，总建筑面积大的取较小的值。
注：①当建筑物内只有部分面积设置空气凋节系统时，机房面积指标，可按比例适当减小。
②上述机房面积指标中已包括热力入口、热交换器间的面积在内。
③上述估算值不包括锅炉所占面积。
④上述估算值不包括高层建筑所需的管道层面积。
7.送风——回风
新风（分有组织进风与无组织进风）——排风
9.系统
A.风机盘管+新风系统：四种风口（送回，新排），三根水管
风机盘管布置每15-30平米设一台，小于15平米也单独设一台。
送回风口不在同一平面时可距离近，在同一平面时要距离远。
新风口与排风口尽量远
B.全空气系统：
上送：散流器（净高不超过5m）、喷口与旋流风口（净高超过8m）、百叶，5-8m 净高两种均可。
侧送：百叶、喷口。
小空间用百叶，大空间用喷口。
2-4m净高送风口间距2-4m，3-5m净高送风口间距3-5m，5m以上可以更大
风管距墙不小于150
C风道计算：风量/风速=截面面积，风量参考换气次数或防火规范，风速规定见规范
矩形风道长宽比不宜大于4。
8.需要掌握的细节图：暖通专业各设备用房的建筑相关布置。
