钢材代号的表示方法
国内轴承钢材代号含义说明
1、碳素结构钢和低合金高强度结构牌号表示方法以上用钢通常分为通用钢和专用钢两大类。
牌号表示方法，由钢的屈服点或屈服强度的汉语拼音字母、屈服点或屈服强度数值，钢的质量等级等部分组成，还有的钢加脱氧程度，实际是4个部分组成。
①通用结构钢采用代表屈服点的拼音字母“Q”。
屈服点数值(单位为MPa)和表1中规定的质量等级（A、B、C、D、E）、脱氧方法（F、b、Z、TZ）等符号，按顺序组成牌号。
例如：碳素结构钢牌号表示为：Q235AF，Q235BZ；低合金高强度结构钢牌号表示为：Q345C，Q345D。
Q235BZ表示屈服点值≥235MPa、质量等级为B级的镇静碳素结构钢。
Q235和Q345这两个牌号是工程用钢最典型,生产和使用量最大,用途最广泛的牌号。
这两牌号几乎世界各国都有。
碳素结构钢的牌号组成中，镇静钢符号“Z”和特殊镇静钢符号“TZ”可以省略，例如：质量等级分别为C级和D级的Q235钢，其牌号表示应为Q235CZ和Q235DTZ，但可以省略为Q235C和Q235D。
低合金高强度结构钢有镇静钢和特殊镇静钢，但牌号尾部不加写表示脱氧方法的符号。
②专用结构钢一般采用代表钢屈服点的符号“Q”、屈服点数值和表1中规定的代表产品用途的符号等表示，例如：压力容器用钢牌号表示为“Q345R”；耐候钢其牌号表示为Q340NH；Q295HP焊接气瓶用钢牌号；Q390g锅炉用钢牌号；Q420q桥梁用钢牌号。
③根据需要，通用低合金高强度结构钢的牌号也可以采用两位阿拉伯数字(表示平均含碳量，以万分之几计)和化学元素符号，按顺序表示；专用低合金高强度结构钢的牌号，也可以采用两位阿拉伯数字(表示平均含碳量，以万分之几计)和化学元素符号，以及表1中规定代表产品用途的符号，按顺序表示。
2、优质碳素结构钢和优质碳素弹簧钢牌号表示方法优质碳素结构钢采用两位阿拉伯数字(以万分之几计表示平均含碳量)或阿拉伯数字和元素符号、表1中规定的符号组合成牌号。
钢材代号的表示方法
一、我国钢号表示方法概述钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。
我国的钢号表示方法，根据国家标准钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。
即：①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr ……等。
混合稀土元素用“RE”（或“Xt”）表示。
②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示。
③钢中主要化学元素含量（%）采用阿拉伯数字表示。
二、我国钢号表示方法的分类说明1．碳素结构钢①由Q+数字+质量等级符号+脱氧方法符号组成。
它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点（σs）为235 MPa的碳素结构钢。
②必要时钢号后面可标出表示质量等级和脱氧方法的符号。
质量等级符号分别为A、B、C、D。
脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z 和TZ都可不标。
例如Q235-AF表示A级沸腾钢。
③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
2．优质碳素结构钢①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
3．碳素工具钢①钢号冠以“T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
钢材代码及符号
4.梁腹板:应验算栓孔处腹板的净截面抗剪.承压型高强螺栓连接还需验算孔壁局部承压.
5.节点设计必须考虑安装螺栓、现场焊接等的施工空间及构件吊装顺序等。构件运到现场无法安装是初学者长犯的错误。此外，还应尽可能使工人能方便的进行现场定位与临时固定。
(3)当箭头指向在焊缝所在的一侧时，应将图形符号和尺寸标注在横线的上方，反之，应标注在横线的下方。
当焊缝分布不规则时，在标注焊缝代号的同时，宜在焊缝处加粗线（表示可见焊缝）或线（表示不可见焊缝），如下图所示。
焊缝符号表示方法这里有个国标,大家下载下去温习一下,哈哈,不多讲了,没有意思,你看完后,就应该明白了,上面的接点什么意思,GB324-1988+焊缝符号表示方法见附件
《常用用术语》
钢结构:是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。
钢结构的特点:轻质高强；塑性、韧性好；各向同性，性能稳定；可焊性；不易渗漏；耐热但不耐火；耐腐蚀性差；制造简便，施工周期短。
塑性:承受静力荷载时，材料吸收变形能的能力。塑性好，会使结构一般情况下不会由于偶然超载而突然断裂，给人以安全保障。
(7}顶锻用
(8)热加工用
(9)冷加工用
U
UG
UM
US
UO
UP
UC
7
表面化学处理：
(1)钝化(铬酸)
(2)磷化
(3)锌合金化
ST
STC
STP
STZ
UF
UH
UC
DXR32-X44M7-CYTCX-P6H6P-97CPG
钢结构字母代号大全
钢结构字母代号大全【一、钢结构字母代号概述】在钢结构设计、施工和研究中，字母代号发挥着重要作用。
它们简洁、高效地代表了构件、连接、钢材类型和构造细节等方面的信息，有助于提高沟通效率和专业性。
本文将对钢结构中常见的字母代号进行详细解析，以帮助读者更好地理解和应用它们。
【二、常见钢结构字母代号解析】1.构件代号构件代号主要用于表示钢结构中的各类构件，如梁、柱、板等。
常见的构件代号有：- B：梁- C：柱- P：板- S：墙2.连接代号连接代号用于表示钢结构中构件之间的连接方式，如焊接、螺栓连接等。
常见的连接代号有：- W：焊接连接- S：螺栓连接- B：铆接连接3.钢材类型代号钢材类型代号用于表示钢结构中所使用的钢材种类，如低碳钢、高强度钢等。
常见的钢材类型代号有：- Q：低碳钢- Q345：高强度钢- Q390：超高强度钢4.构造细节代号构造细节代号主要用于表示钢结构中的构造细节，如截面形状、翼缘宽度等。
常见的构造细节代号有：- h：截面高度- b：截面宽度- t：厚度- e：翼缘宽度【三、字母代号在钢结构设计中的应用】在钢结构设计中，字母代号贯穿于整个设计过程。
从初步设计到施工图阶段，字母代号有助于简化设计内容，提高设计效率。
同时，它们还有助于规范施工和验收过程，确保钢结构工程的质量。
【四、总结与建议】钢结构字母代号是钢结构行业中不可或缺的重要组成部分。
了解和掌握这些字母代号，对于提高钢结构设计、施工和研究的专业水平具有重要意义。
建议广大从业者加强对字母代号的学习和应用，以推动钢结构行业的健康发展。

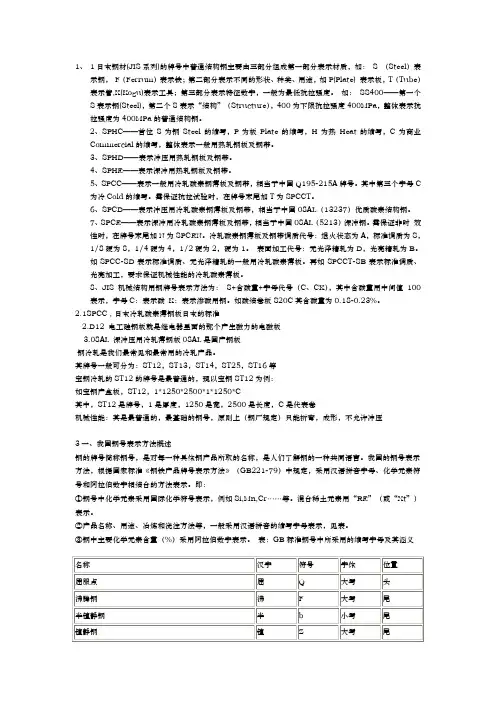

钢材型号含义
1、1日本钢材(JIS系列)的牌号中普通结构钢主要由三部分组成第一部分表示材质，如：S （Steel）表示钢，F（Ferrum）表示铁；第二部分表示不同的形状、种类、用途，如P(Plate) 表示板，T（Tube）表示管,K(Kogu)表示工具；第三部分表示特征数字，一般为最低抗拉强度。
如：SS400——第一个S表示钢(Steel)，第二个S表示“结构”（Structure），400为下限抗拉强度400MPa，整体表示抗拉强度为400MPa的普通结构钢。
2、SPHC——首位S为钢Steel的缩写，P为板Plate的缩写，H为热Heat的缩写，C为商业Commercial的缩写，整体表示一般用热轧钢板及钢带。
3、SPHD——表示冲压用热轧钢板及钢带。
4、SPHE——表示深冲用热轧钢板及钢带。
5、SPCC——表示一般用冷轧碳素钢薄板及钢带，相当于中国Q195-215A牌号。
其中第三个字母C为冷Cold的缩写。
需保证抗拉试验时，在牌号末尾加T为SPCCT。
6、SPCD——表示冲压用冷轧碳素钢薄板及钢带，相当于中国08AL（13237）优质碳素结构钢。
7、SPCE——表示深冲用冷轧碳素钢薄板及钢带，相当于中国08AL（5213）深冲钢。
需保证非时效性时，在牌号末尾加N为SPCEN。
冷轧碳素钢薄板及钢带调质代号：退火状态为A，标准调质为S，1/8硬为8，1/4硬为4，1/2硬为2，硬为1。
表面加工代号：无光泽精轧为D，光亮精轧为B。
如SPCC-SD表示标准调质、无光泽精轧的一般用冷轧碳素薄板。
再如SPCCT-SB表示标准调质、光亮加工，要求保证机械性能的冷轧碳素薄板。
8、JIS机械结构用钢牌号表示方法为：S+含碳量+字母代号（C、CK），其中含碳量用中间值100表示，字母C：表示碳K：表示渗碳用钢。
如碳结卷板S20C其含碳量为0.18-0.23%。
2.1SPCC , 日本冷轧碳素薄钢板日本的标准2.D12 电工硅钢板就是继电器里面的那个产生磁力的电磁板3.08AL 深冲压用冷轧薄钢板08AL是国产钢板钢冷轧是我们最常见和最常用的冷轧产品。

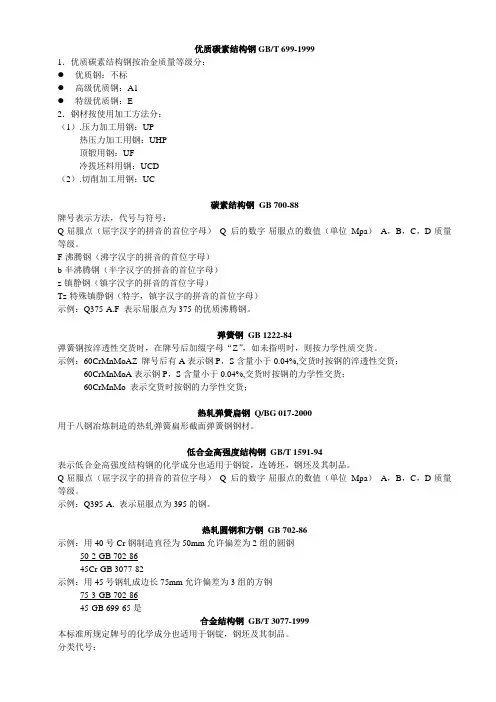

钢材标准
优质碳素结构钢GB/T 699-19991．优质碳素结构钢按冶金质量等级分：●优质钢：不标●高级优质钢：A1●特级优质钢：E2．钢材按使用加工方法分：（1）.压力加工用钢：UP热压力加工用钢：UHP顶锻用钢：UF冷拔坯料用钢：UCD（2）.切削加工用钢：UC碳素结构钢GB 700-88牌号表示方法，代号与符号：Q-屈服点（屈字汉字的拼音的首位字母）Q后的数字-屈服点的数值（单位Mpa）A，B，C，D-质量等级。
F-沸腾钢（沸字汉字的拼音的首位字母）b-半沸腾钢（半字汉字的拼音的首位字母）z-镇静钢（镇字汉字的拼音的首位字母）Tz-特殊镇静钢（特字，镇字汉字的拼音的首位字母）示例：Q375-A.F 表示屈服点为375的优质沸腾钢。
弹簧钢GB 1222-84弹簧钢按淬透性交货时，在牌号后加缀字母“Z”，如未指明时，则按力学性质交货。
示例：60CrMnMoAZ 牌号后有A表示钢P，S含量小于0.04%,交货时按钢的淬透性交货；60CrMnMoA表示钢P，S含量小于0.04%,交货时按钢的力学性交货；60CrMnMo 表示交货时按钢的力学性交货；热轧弹簧扁钢Q/BG 017-2000用于八钢冶炼制造的热轧弹簧扁形截面弹簧钢钢材。
低合金高强度结构钢GB/T 1591-94表示低合金高强度结构钢的化学成分也适用于钢锭，连铸坯，钢坯及其制品。
Q-屈服点（屈字汉字的拼音的首位字母）Q后的数字-屈服点的数值（单位Mpa）A，B，C，D-质量等级。
示例：Q395-A. 表示屈服点为395的钢。
热轧圆钢和方钢GB 702-86示例：用40号Cr钢制造直径为50mm允许偏差为2组的圆钢50-2-GB 702-8645Cr-GB 3077-82示例：用45号钢轧成边长75mm允许偏差为3组的方钢75-3-GB 702-8645-GB 699-65是合金结构钢GB/T 3077-1999本标准所规定牌号的化学成分也适用于钢锭，钢坯及其制品。
钢材上的各种符号详细说明，老钢贸都不一定全知道！
钢材上的各种符号详细说明，老钢贸都不一定全知道！常见钢筋的分类1、按力学性能分：HPB235/HPB300一级光面钢筋，HRB335二级螺纹钢筋，HRB400三级螺纹钢筋和HRB500四级月牙肋和螺纹钢筋；2、按轧制外形分为：光圆钢筋和带肋螺纹钢筋；3、按钢筋直径大小分为：钢丝（3~5mm）细钢筋（6~10mm）中粗钢筋（12~20mm）粗钢筋（大于20mm）。
一般采用引出线的方法，具体有以下两种标注方法：1.标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2.标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1.梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线'/'分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
（需要注意的是此处表示间距不是用'＠'，而是用'－'。
）例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线'/'将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
国外常用钢铁牌号表示方法简介
国外常用钢铁牌号表示方法简介1.1日本（JIS）钢铁牌号表示方法简介JIS是日本工业标准的代号。
日本钢铁牌号表示方法，在JIS工业标准中没有专门的标准，在各类标准中出现的牌号有其特点是：不仅能表示出钢类，同时也可表示出钢材类，有的还可表示出用途。
牌号一般由三部分组成。
1）第一部分为前缀字母S表示钢（SteeI），F表示铁（Ferrum）。
2）第二部分采用英文字母或假名拼音的罗马字母，表示用途/钢材种类及铸锻件制品等。
如SC为铸钢，FC表示灰铸铁等。
K表示工具，U表示特殊用途。
有时用两个几个字母组合起来表示钢的品种和类别，如SKS表示合金工具钢9其中的一种）、SUJ表示高碳铬轴承钢，SNCM表示Ni—Cr—Mo钢等。
3）第三部分为数字，用来表示钢类或钢材序号或抗拉强度最低值（≥×××Mpa）。
如SS400表示碳素结构钢，其最低抗拉强度值为400Mpa。
4）在牌号组成主体之后，根据需要，有时附加表示钢材状态、制造方法及热处理等的后缀字母，以示区别。
例①普通结构钢牌号表示方法SS×××是普通结构钢的牌号。
第一个S表示钢,第二个S表示结构的，×××表示抗拉强度最低值(×××Mpa), JIS G3101标准中有SS330、SS400、SS490、SS540四种钢号。
例②优质碳素结构钢表示方法S45C和S20CK表示两种优质碳素结构钢牌号，可将其分为三部分。
牌号中S为钢，45和25分别表示平均含碳量×100的整数值，即碳含量的数字代号，C表示碳，CK表示表面硬化钢（渗碳钢），例③合金结构钢牌号表示方法单元合金结构钢采用国际化学元素符号表示主要合金元素，如SMn、SCr等。
多元合金结构钢，除Mn外均采用单个字母表示主要合金元素，国际化学元素符号简化形式为：Cr—C、Ni—N、Mo—M、AI—A等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、我国钢号表示方法概述
钢的牌号简称钢号，是对每一种具体钢产品所取的名称，是人们了解钢的一种共同语言。
我国的钢号表示方法，根据国家标准钢铁产品牌号表示方法》（GB221-79）中规定，采用汉语拼音字母、化学元素符号和阿拉伯数字相结合的方法表示。
即：
①钢号中化学元素采用国际化学符号表示，例如Si,Mn,Cr ……等。
混合稀土元素用“RE”（或“Xt”）表示。
②产品名称、用途、冶炼和浇注方法等，一般采用汉语拼音的缩写字母表示。
③钢中主要化学元素含量（%）采用阿拉伯数字表示。
二、我国钢号表示方法的分类说明
1．碳素结构钢
①由Q+数字+质量等级符号+脱氧方法符号组成。
它的钢号冠以“Q”，代表钢材的屈服点，后面的数字表示屈服点数值，单位是MPa例如Q235表示屈服点（σs）为235 MPa的碳素结构钢。
②必要时钢号后面可标出表示质量等级和脱氧方法的符号。
质量等级符号分别为A、B、C、D。
脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z 和TZ都可不标。
例如Q235-AF表示A级沸腾钢。
③专门用途的碳素钢，例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
2．优质碳素结构钢
①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
3．碳素工具钢
①钢号冠以“T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
4．易切削钢
①钢号冠以“Y”，以区别于优质碳素结构钢。
②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。
③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。
5．合金结构钢
①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，如40Cr。
②钢中主要合金元素，除个别微合金元素外，一般以百分之几表示。
当平均合金含量＜1.5%时，钢号中一般只标出元素符号，而不标明含量，但在特殊情况下易致混淆者，在元素符号后亦可标以数字“1”，例
如钢号“12CrMoV”和“12Cr1MoV”，前者铬含量为0.4-0.6%，后者为0.9-1.2%，其余成分全部相同。
当合金元素平均含量≥1.5%、≥2.5%、≥3.5%……时，在元素符号后面应标明含量，可相应表示为2、3、4……等。
例如18Cr2Ni4WA。
③钢中的钒V、钛Ti、铝AL、硼B、稀土RE等合金元素，均属微合金元素，虽然含量很低，仍应在钢号中标出。
例如20MnVB钢中。
钒为0.07-0.12%，硼为0.001-0.005%。
④高级优质钢应在钢号最后加“A”，以区别于一般优质钢。
⑤专门用途的合金结构钢，钢号冠以（或后缀）代表该钢种用途的符号。
例如铆螺专用的30CrMnSi钢，钢号表示为ML30CrMnSi。
6．低合金高强度钢
①钢号的表示方法，基本上和合金结构钢相同。
②对专业用低合金高强度钢，应在钢号最后标明。
例如16Mn钢，用于桥梁的专用钢种为“16Mnq”，汽车大梁的专用钢种为“16MnL”，压力容器的专用钢种为“16MnR”。
7．弹簧钢
弹簧钢按化学成分可分为碳素弹簧钢和合金弹簧钢两类，其钢号表示方法，前者基本上与优质碳素结构钢相同，后者基本上与合金结钢相同。
8．滚动轴承钢
①钢号冠以字母“G”，表示滚动轴承钢类。
②高碳铬轴承钢钢号的碳含量不标出，铬含量以千分之几表示例如GCr15。
渗碳轴承钢的钢号表示方法，基本上和合金结构钢相同。
9．合金工具钢和高速工具钢
①合金工具钢钢号的平均碳含量≥1.0%时，不标出碳含量；当平均碳含量＜1.0%时，以千分之几表示。
例如Cr12、CrWMn、9SiCr、3Cr2W8V。
②钢中合金元素含量的表示方法，基本上与合金结构钢相同。
但对铬含量较低的合金工具钢钢号，其铬含量以千分之几表示，并在表示含量的数字前加“0”，以便把它和一般元素含量按百分之几表示的方法区别开来。
例如Cr06。
③高速工具钢的钢号一般不标出碳含量，只标出各种合金元素平均含量的百分之几。
例如钨系高速钢的钢号表示为“W18Cr4V”。
钢号冠以字母“C”者，表示其碳含量高于未冠“C”的通用钢号。
10．不锈钢和耐热钢
①钢号中碳含量以千分之几表示。
例如“2Cr13”钢的平均碳含量为0.2%；若钢中含碳量≤0.03%或≤0.08%者,钢号前分别冠以“00”及“0”表示之，例如00Cr17Ni14Mo2、0Cr18 Ni9等。
②对钢中主要合金元素以百分之几表示，而钛、铌、锆、氮……等则按上述合金结构钢对微合金元素的表示方法标出。
11．焊条钢
它的钢号前冠以字母“H”，以区别于其他钢类。
例如不锈钢焊丝为“H2Cr13”，可以区别于不锈钢“2Cr13”。
12．电工用硅钢
①钢号由字母和数字组成。
钢号头部字母DR表示电工用热轧硅钢，DW表示电工用冷轧无取向硅钢，DQ表示电工用冷轧取向硅钢。
②字母之后的数字表示铁损值（W/kg）的100倍。
③钢号尾部加字母“G”者，表示在高频率下检验的；未加“G”者，表示在频率为50周波下检验的。
例如钢号DW470表示电工用冷轧无取向硅钢产品在50赫频率时的最大单位重量铁损值为4.7W/kg。
13．电工用纯铁
①它的牌号由字母“DT”和数字组成，“DT”表示电工用纯铁，数字表示不同牌号的顺序号，例如DT3。
②在数字后面所加的字母表示电磁性能：A——高级、E——特级、C——超级，例如DT8A。
