酒 店 各 种 管 道 颜 色 标 示

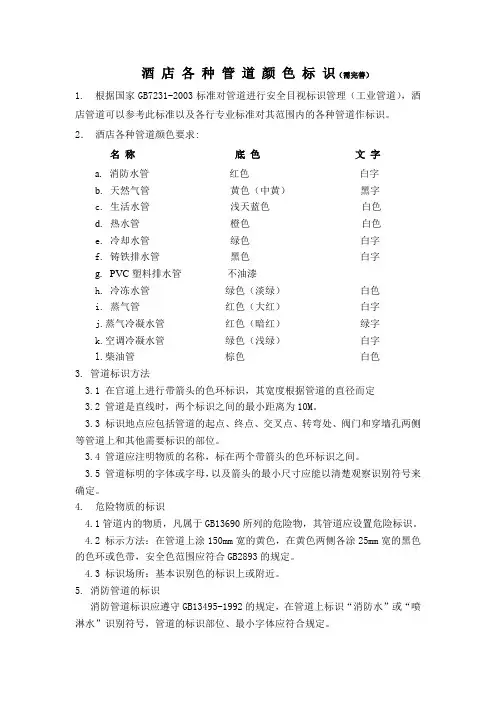

酒店各种管道颜色标识（需完善）
1. 根据国家GB7231-2003标准对管道进行安全目视标识管理（工业管道），酒店管道可以参考此标准以及各行专业标准对其范围内的各种管道作标识。
2．酒店各种管道颜色要求:
名称底色文字
a.消防水管红色白字
b.天然气管黄色（中黄）黑字
c. 生活水管浅天蓝色白色
d. 热水管橙色白色
e. 冷却水管绿色白字
f. 铸铁排水管黑色白字
g. PVC塑料排水管不油漆
h. 冷冻水管绿色（淡绿）白色
i. 蒸气管红色（大红）白字
j.蒸气冷凝水管红色（暗红）绿字
k.空调冷凝水管绿色（浅绿）白字
l.柴油管棕色白色
3. 管道标识方法
3.1 在官道上进行带箭头的色环标识，其宽度根据管道的直径而定
3.2 管道是直线时，两个标识之间的最小距离为10M。
3.3 标识地点应包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等管道上和其他需要标识的部位。
3.4 管道应注明物质的名称，标在两个带箭头的色环标识之间。
3.5 管道标明的字体或字母，以及箭头的最小尺寸应能以清楚观察识别符号来确定。
4. 危险物质的标识
4.1管道内的物质，凡属于GB13690所列的危险物，其管道应设置危险标识。
4.2 标示方法：在管道上涂150mm宽的黄色，在黄色两侧各涂25mm宽的黑色的色环或色带，安全色范围应符合GB2893的规定。
4.3 标识场所：基本识别色的标识上或附近。
5. 消防管道的标识
消防管道标识应遵守GB13495-1992的规定，在管道上标识“消防水”或“喷淋水”识别符号，管道的标识部位、最小字体应符合规定。
6. 图例。
化工管道颜色及标识规范课件.doc

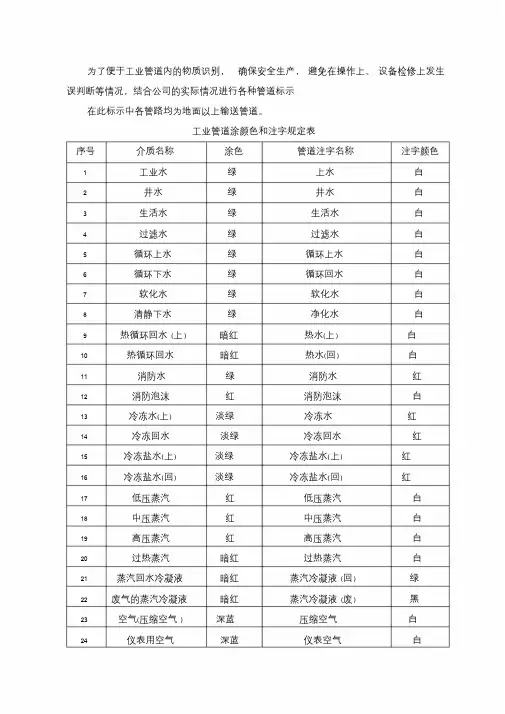

为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况进行各种管道标示在此标示中各管路均为地面以上输送管道。
工业管道涂颜色和注字规定表序号介质名称涂色管道注字名称注字颜色1 工业水绿上水白2 井水绿井水白3 生活水绿生活水白4 过滤水绿过滤水白5 循环上水绿循环上水白6 循环下水绿循环回水白7 软化水绿软化水白8 清静下水绿净化水白9 热循环回水(上) 暗红热水(上) 白10 热循环回水暗红热水(回) 白11 消防水绿消防水红12 消防泡沫红消防泡沫白13 冷冻水(上) 淡绿冷冻水红14 冷冻回水淡绿冷冻回水红15 冷冻盐水(上) 淡绿冷冻盐水(上) 红16 冷冻盐水(回) 淡绿冷冻盐水(回) 红17 低压蒸汽红低压蒸汽白18 中压蒸汽红中压蒸汽白19 高压蒸汽红高压蒸汽白20 过热蒸汽暗红过热蒸汽白21 蒸汽回水冷凝液暗红蒸汽冷凝液(回) 绿22 废气的蒸汽冷凝液暗红蒸汽冷凝液(废) 黑23 空气(压缩空气) 深蓝压缩空气白24 仪表用空气深蓝仪表空气白25 氧气天蓝氧气黑26 氢气深绿氢气红27 氮(低压气) 黄低压氮黑28 氮(高压气) 黄高压氮黑29 仪表用氮黄仪表用氮黑30 二氧化氮黑二氧化氮黄31 真空白真空天蓝32 氨气黄氨黑33 液氨黄液氨黑34 氨水黄氨水绿35 氯气草绿氯气白36 液氨草绿纯氯白37 纯碱粉红纯碱白38 烧碱深蓝烧碱白39 盐碱灰盐酸黄40 硫酸红硫酸白41 硝酸管本色硝酸蓝42 醋酸管本色醋酸绿43 煤气等可燃气体紫煤气(可燃气体) 白44 可燃液体银白油类(可燃液体) 黑45 物料管道红按管道介质注字黄说明：对于采暖装置一律涂刷银漆，不注字。
通风管道（塑料管除外）一律涂灰色。
对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。
对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
常用管道颜色标识
常用管道颜色标识

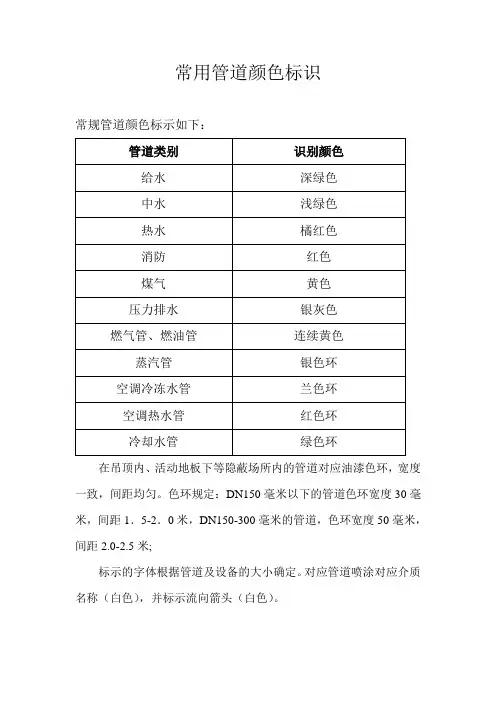

常规管道颜色标示如下：
管道类别
识别颜色
给水
深绿色Байду номын сангаас
中水
浅绿色
热水
橘红色
消防
红色
煤气
黄色
压力排水
银灰色
燃气管、燃油管
连续黄色
蒸汽管
银色环
空调冷冻水管
兰色环
空调热水管
红色环
冷却水管
绿色环
在吊顶内、活动地板下等隐蔽场所内的管道对应油漆色环，宽度一致，间距均匀。色环规定：DN150毫米以下的管道色环宽度30毫米，间距1．5-2．0米，DN150-300毫米的管道，色环宽度50毫米，间距2.0-2.5米;
管道标识
2A
管道名称
消火栓管道 自动喷淋管 压力排水管
管道颜色
大红色面漆 桔红色面漆 黑色面漆
箭头、字体颜色
白色 白色 白色
字体
黑体 黑体 黑体
A
采暖管道 市政蒸汽管 空调冷冻水管 空调冷却水管 U—PVC排水管 U—PVC雨水管 铸铁排水管 铸铁雨水管 支架
白色或黑色保温外壳 白色保温外壳 白色或黑色保温外壳 白色或黑色保温外壳 管材原色 管材原色 黑色面漆 黑色面漆 灰色面漆
红色 红色，加黄色色环 红色 红色 绿色 绿色 白色 白色
黑体 黑体 黑体 黑体 黑体 黑体 黑体 黑体
2A
3、管道标识必须同时具有水流方向和管道名称；成排管道标识名称长度尽量一致。
A
3.5A
生活用水
绿色面漆
白色
黑体
0.3AΒιβλιοθήκη 2A2、管道标识颜色对照表
10.7管道安装：①各类管道、支架面漆标准色必须按公司统一标准进行涂刷；
不同种类、管径的标识，其字体、大小、颜色必须按公司统一标准执行。 1、管道大小与标识字体、箭头大小对照表。（字体采用黑体）
管道外径Ф 大小:mm 箭头（2A）、字体高度 Ф 20~50 30 Ф 60~100 50 Ф 110~160 70 Ф 200~300 100 >Ф 300 现场定
