综合管廊无线通信解决方案

合集下载

地下管廊无线解决方案-信锐技术

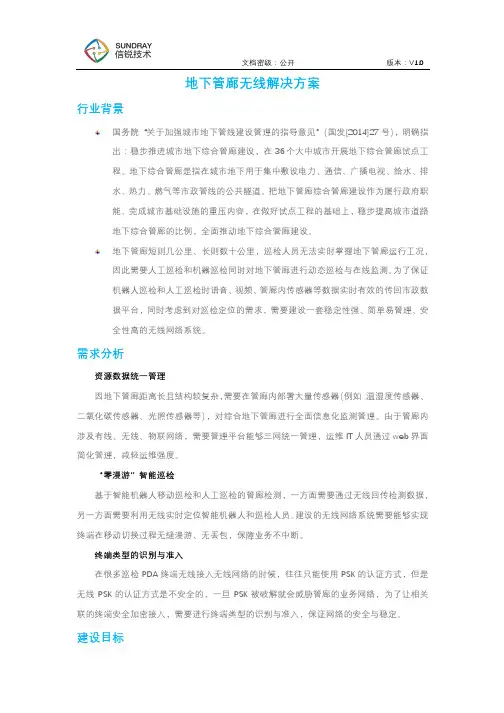

地下管廊无线解决方案行业背景国务院“关于加强城市地下管线建设管理的指导意见”（国发[2014]27号），明确指出：稳步推进城市地下综合管廊建设，在36个大中城市开展地下综合管廊试点工程。

地下综合管廊是指在城市地下用于集中敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道。

把地下管廊综合管廊建设作为履行政府职能、完成城市基础设施的重压内容，在做好试点工程的基础上，稳步提高城市道路地下综合管廊的比例，全面推动地下综合管廊建设。

地下管廊短则几公里、长则数十公里，巡检人员无法实时掌握地下管廊运行工况，因此需要人工巡检和机器巡检同时对地下管廊进行动态巡检与在线监测。

为了保证机器人巡检和人工巡检时语音、视频、管廊内传感器等数据实时有效的传回市政数据平台，同时考虑到对巡检定位的需求，需要建设一套稳定性强、简单易管理、安全性高的无线网络系统。

需求分析资源数据统一管理因地下管廊距离长且结构较复杂，需要在管廊内部署大量传感器（例如：温湿度传感器、二氧化碳传感器、光照传感器等），对综合地下管廊进行全面信息化监测管理。

由于管廊内涉及有线、无线、物联网络，需要管理平台能够三网统一管理，运维IT人员通过web界面简化管理，减轻运维强度。

“零漫游”智能巡检基于智能机器人移动巡检和人工巡检的管廊检测，一方面需要通过无线回传检测数据，另一方面需要利用无线实时定位智能机器人和巡检人员。

建设的无线网络系统需要能够实现终端在移动切换过程无缝漫游、无丢包，保障业务不中断。

终端类型的识别与准入在很多巡检PDA终端无线接入无线网络的时候，往往只能使用PSK的认证方式，但是无线PSK的认证方式是不安全的，一旦PSK被破解就会威胁管廊的业务网络，为了让相关联的终端安全加密接入，需要进行终端类型的识别与准入，保证网络的安全与稳定。

建设目标地下综合管廊是城市的“大动脉”，因此建设的无线网络系统需满足管廊的应用，最终实现整个地下管廊无线覆盖、信息采集回传、巡检定位，助力智慧管廊信息化建设。

管廊无线网络施工方案设计

管廊无线网络施工方案设计1. 背景介绍在现代社会中，无线网络已成为人们工作和生活中不可或缺的一部分。

在一些特定场景下，如地下管廊中，传统有线网络布局困难，因此无线网络成为了解决方案之一。

本文将提出一种管廊无线网络的施工方案设计。

2. 系统需求2.1 覆盖范围管廊无线网络的设计需满足覆盖管廊内的全部区域，包括各种隧道、分支和洞口。

网络需要提供足够的带宽和容量，以满足用户在管廊内各处的无线网络需求，包括数据传输、语音通话和视频传输等。

2.3 网络稳定性由于管廊环境复杂，存在一些外部干扰源，如电磁干扰、多径效应等，网络设计需要考虑这些因素，并尽量保持网络稳定。

3. 设备选择基于以上需求，以下是一些常用的设备和技术选择：3.1 网络设备由于管廊环境多为封闭空间，在设备选择上，需要考虑设备的抗干扰能力和信号穿透能力。

推荐选择具备良好抗干扰能力和高功率发射功能的无线路由器和信号放大器。

对于管廊无线网络，一般可以选择使用Wi-Fi技术来进行覆盖和连接。

Wi-Fi 6技术可提供更高的速度和更强的稳定性，以满足用户的需求。

另外，考虑到管廊内不同用户数量和覆盖范围，可以采用分散式网络架构，以提供更好的网络质量。

4. 网络布局4.1 AP（Access Point）布局为了实现全面覆盖，AP的布局需要根据管廊的结构和大小进行合理布置。

一般来说，AP应尽量分散布置，以避免信号干扰和区域覆盖死角。

4.2 信道规划在多个AP部署时，需要进行信道规划，以避免相邻AP之间的信道干扰。

可以通过使用不重叠的信道，或者采用自动信道选择功能来进行规划。

4.3 天线选择针对不同的管廊环境，选择适合的天线类型和位置可以提高网络的性能和覆盖范围。

一般来说，室内天线可选择天线增益较低的方向性天线，室外天线可选择增益较高的定向天线。

5. 信号测试和优化完成网络布局后，需要进行信号测试和优化，以确保网络性能和覆盖范围的质量。

5.1 信号强度测试使用专业的信号测试工具，对各个AP覆盖区域的信号强度进行测试，并记录结果。

智慧城市地下综合管廊无线对讲系统解决方案 - 副本

讯罗通信-智慧城市地下综合管廊无线对讲系统解决方案智慧城市地下综合管廊无线对讲系统解决方案—河南讯罗通信技术有限公司综合管廊即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体。

综合管廊宽和高一般仅为2-4米，但是长度不一，短的有几公里，长的有几十公里。

为了便于综合管廊的控制室管理人员进行调度通信，以及内部工作人员之间进行通信联络，专业无线通信在综合管廊中是不可缺少的通信系统。

无线对讲系统能满足综合管廊内部各部门人员之间的移动通信需要，系统能让管廊内维修、值班、巡逻等人员与控制室管理人员之间建立灵活的通信联络，可以通过控制中心的调度台对管廊内工作人员传送信息、通知及命令等，对突发事件及时发送命令和进行人员调度，并且可以通过电话网关与外线电话建立链路。

一、项目概况城市地下管道综合走廊，即在城市地下建造一个隧道空间，将通讯，燃气、供热、给排水等各种工程管线集于一体。

管廊作为城市地下管道综合走廊的一部分，一般为宽度和高度为2~4米，但是长度不一，短的有几公里，长的甚至几十公里。

为了便于工作人员之间进行调度通信，以及便于维护，修理。

管廊无线对讲系统在城市综合管廊中是必不可少的通信系统。

但是由于地下管廊结构的复杂，长度较长，并且隧道一般是信号盲区，这对通信系统来说，需要因地制宜的定制。

二、客户需求根据前期与业主的沟通，听取管理和使用部门的意见，结合的图纸和现场勘测，客户对于管廊无线对讲和巡检的需求如下：1、地下城市综合管廊无线对讲系统满足部门的施工、调试、维修、巡检等多个部门的日常通话，各个组独立通话、互不干扰;可以满足特殊情况下的组呼、个呼、全呼等；2、地下城市综合管廊无线对讲系统需覆盖整个管廊，满足地面与管廊内的无盲区通讯；3、新建设的管廊集群无线对讲系统，除了基本的单呼、组呼、全呼等呼叫功能，还具备后台调度、巡检、定位功能；4、为了节约投资，满足管廊无线对讲项目急切的通讯需求，基站部分租用运营商的基站资源；5、地下城市综合管廊无线对讲系统采用的频率为当地无线电委员会批准的合法频点；三、地下城市综合管廊集群无线对讲系统设计根据客户的需求，本着节约投资、快速部署的需要，基站运用原有的管廊无线对讲系统，能够覆盖整个主城区的，基站提供4个通讯组，满足施工、调试、维修、巡检等多个部门的工作需要求。

《城市综合管廊通信方案研究》

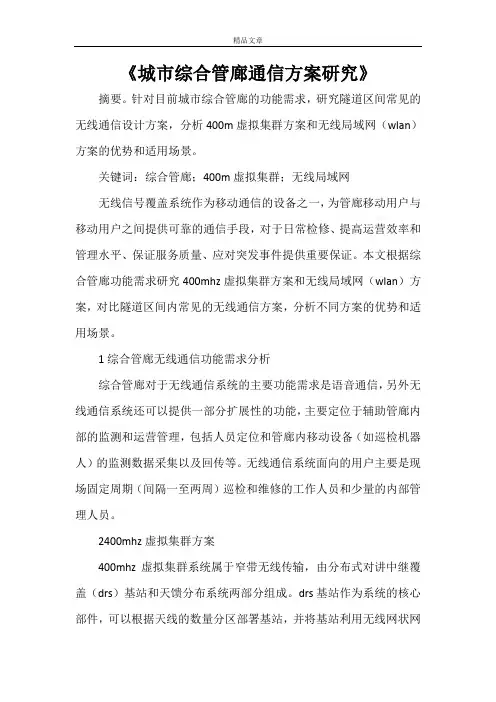

《城市综合管廊通信方案研究》摘要。

针对目前城市综合管廊的功能需求，研究隧道区间常见的无线通信设计方案，分析400m虚拟集群方案和无线局域网（wlan）方案的优势和适用场景。

关键词：综合管廊；400m虚拟集群；无线局域网无线信号覆盖系统作为移动通信的设备之一，为管廊移动用户与移动用户之间提供可靠的通信手段，对于日常检修、提高运营效率和管理水平、保证服务质量、应对突发事件提供重要保证。

本文根据综合管廊功能需求研究400mhz虚拟集群方案和无线局域网（wlan）方案，对比隧道区间内常见的无线通信方案，分析不同方案的优势和适用场景。

1综合管廊无线通信功能需求分析综合管廊对于无线通信系统的主要功能需求是语音通信，另外无线通信系统还可以提供一部分扩展性的功能，主要定位于辅助管廊内部的监测和运营管理，包括人员定位和管廊内移动设备（如巡检机器人）的监测数据采集以及回传等。

无线通信系统面向的用户主要是现场固定周期（间隔一至两周）巡检和维修的工作人员和少量的内部管理人员。

2400mhz虚拟集群方案400mhz虚拟集群系统属于窄带无线传输，由分布式对讲中继覆盖（drs）基站和天馈分布系统两部分组成。

drs基站作为系统的核心部件，可以根据天线的数量分区部署基站，并将基站利用无线网状网技术连到统一的无线中继网络，drs基站将接收到的对讲机信号在基站之间中继，回送到对讲机终端，起到对讲机之间的桥接作用。

天馈分布系统使信号覆盖管廊各个位置，通过天线来发射和接收附近对讲机终端的信息，考虑综合管廊的实际需求和投资成本，本文并不考虑采用泄露电缆做信号覆盖。

主要功能：为对讲机提供多个信道的呼叫（半双工）的功能，支持对讲终端编号，分组；支持群呼，组呼，监听，强插，强拆通话调度；支持第三方软件供应商开发软件实现的平台管理功能；支持多个基站和工作站的ip跨区域互联；相比高频段的无线传输方案，400mhz无线设备信号强，传输距离长，穿透、绕射能力强，传输过程衰减较小。

城市综合管廊通信方案研究

城市综合管廊通信方案研究随着城市化的进程不断加快，城市内的各种管线也越来越复杂，互相交错，需要有一个能够综合管理所有管线的系统，这就是城市综合管廊。

综合管廊是一种通过将城市内各类管线集中在一起，通过统一规划、设计、建设和管理，最终形成一个服务于城市市政设施和公共设施的多功能综合管廊。

综合管廊包括多种管线，如自来水管、燃气管、电线电缆、通信线路等。

通信网络是一个综合管廊中不可或缺的组成部分。

城市综合管廊通信方案的研究对于城市的发展和建设有着十分重要的意义。

一、城市综合管廊通信方案的现状分析目前，国内外的城市综合管廊通信方案的建设主要有两种形式：架空和地下。

一方面，架空方案简单、透气性好，能够方便管理，更易于维护。

另一方面，地下方案具有美观、安全性强、不受自然灾害影响等优点。

但是，架空方案也存在着一些弊端。

例如，架空线受到风震等自然灾害的影响易造成通信中断；此外，架空线杆身和电缆架老化易引起电线电缆接头脱落，影响整个通信系统的正常运行。

对于地下方案而言，由于工程难度大、建设投资高，国内的建设水平还有很大提升的空间。

二、城市综合管廊通信方案的建设需求随着城市化进程的不断加快，人类对于通信网络的需求也越来越大。

城市综合管廊通信方案的建设可以解决以下问题：1、更安全的通信架空方案受到台风、地震等自然灾害的影响容易断电通信中断，易产生倒杆等风险。

地下方案可以避免这些问题。

2、更美观的城市环境架空方案很容易破坏城市的美观风貌，地下方案可以更好地保护城市的形象和市容。

3、更高效的通信相对于传统的城市通信方案，综合管廊通信方案可以使各种通信线路在一个系统中进行管理，避免了重复建设，从而提高了通信效率。

三、城市综合管廊通信方案的设计城市综合管廊通信方案包括以下设计要素：1、管道的设计通信线路的设计应该考虑到管道的排列方式，以便于更好地进行维护，例如，将相同类型的线路集中在同一条管道中，可避免在维护中需要不断地进行查找和排查。

综合管廊无线应用方案范本

综合管廊无线应用方案概述综合管廊是指城市地下综合管线的集中通道，包括电力、通信、燃气、水利等各种管线。

由于它们承担着城市基础设施的重要角色，维护和监测综合管廊的运行状态和基本情况变得尤为重要。

传统的综合管廊监测方式往往采用人工巡查，工作量大、周期长、难以及时发现问题。

因此，无线技术被广泛应用于综合管廊监测中，可以降低工作的难度和风险，提高监测效率和精度。

综合管廊无线应用方案综合管廊无线应用方案包括基础设施、技术、管理三大方面。

基础设施综合管廊无线应用方案的基础设施主要分为三个部分：•无线通信设备：通过安装无线接收器和发射器，实现数据的无线传输和通信。

具体无线通信设备可按照各种传输技术进行分类，比如WiFi、LoRa、NBIoT等。

•数据采集设备：主要用于获取管道和设施的参数，包括温度、湿度、压力、流量等。

数据采集设备根据功能的不同，可以分为量测传感器和视频监控设备两类。

量测传感器用于采集数据参数，视频监控设备则可以实时监测管道状态。

•数据处理与管理系统：对采集到的数据进行处理和管理，主要包括数据存储、分析和显示。

该系统可以整合多种维度的数据，例如地理信息、历史数据和日报数据，以便对管线进行有效的监测和管理。

技术综合管廊无线应用方案的技术主要包括：•数据射频和传输技术：该技术可以帮助无线通信设备实现对数据的可靠和充分的传输。

不同的数据传输技术有各自的特点，如WiFi通讯速度快，但是覆盖范围相对较小；LoRa长距离传输，但是传输速度相对较慢。

根据管廊的具体情况和需求，可以选择合适的数据传输技术。

•数据处理技术：对采集到的数据进行处理和分析，以便更好地获取管线状态下的信息和问题。

该技术可以将数据变成更直观易懂的形式，例如曲线图、夹层表等。

•视频分析技术：该技术可以通过视频采集设备获取实时图像，进而识别和定位管道设施的异常和问题。

例如，通过视频图像分析技术可以轻松检测管道是否发生输送瓶颈，从而进行及时调整和优化。

隧道管廊无线对讲通信系统解决方案-迅罗通信

隧道管廊无线对讲通信系统解决方案-迅罗通信隧道管廊无线对讲通信系统解决方案产品详情虽然当今无线通信技术发展迅速，但无论何种先进的无线对讲通信系统解决方案都无法做到在复杂的地理环境下实现真正的无缝覆盖，诸如长短程隧道，综合地下管廊等地域无线对讲系统通信。

通常这些信号盲区范围较大，对通信的需求较严，甚至必须保证良好的通信覆盖，例如：长短程隧道，综合地下管廊等，因为室内手机信号太差导致，影响活动的正常进行；隧道或管廊内如果不能达到信号无缝覆盖会给交警在执勤或处理交通事故时以及管廊施工排查带来极大的困难；在解决上述小范围的专网信号补盲覆盖问题时，如果再架设基站因成本过高，施工复杂，在很大程度上造成资源的浪费，所以，我们致力于为用户提供一种性价比高、安装方便且具有小型基站功能的信号延伸放大设备——光纤直放站，以快速响应用户的通信需求。

隧道管廊多为狭长的筒状结构，由于山体树木等环境的阻挡，对信号的屏蔽性很强，一般都为信号盲区。

对于在解决长隧道管廊覆盖时且具备光纤链路时，可以安装光纤基站信号增强器来有效地解决隧道管廊内网络覆盖不到的问题，由于光纤具有成本低、损耗小的特点，最远可拉20公里，这样可以无需考虑隔离度问题。

解决短隧道管廊覆盖时，若隧道管廊不具备光纤连路，可采用在隧道管廊口附近用八木天线向隧道内进行覆盖，此方案具有工程安装简单，造价低的特点。

在解决较长隧道或隧道以及管廊内弯曲网络覆盖时，需要对隧道管廊进行无源天线分布；也可以采用泄漏电缆的方案进行覆盖。

隧道管廊无线对讲系统解决方案分体式直放站有近端机和远端机组成，按照近端机与远端机之间的链接方式可以分为光纤基站信号增强器和射频基站信号增强器。

无线对讲通信系统分为有线引入和无线引入等几种信号引入方式。

这种覆盖方式主要是针对距离长、路线弯曲的隧道或地下综合管廊。

在隧道或管廊内全线铺设泄漏同轴电缆，其全线路的场强很平稳，可提供高质量的通信链路。

在隧道口或管廊口架设信号增强器近端机，将空间波能量放大后转送入泄漏同轴电缆，泄漏同轴电缆通过自身的槽孔将收到的信号辐射出去，在其周围形成泄漏电磁场，来实现移动台之间的通信。

城市综合地下管廊无线WiFi解决方案_信锐技术

本文档中出现的任何文字叙述、文档格式、插图、照片、方法、过程等内容，除另有特别注明外，其著作权或其它相关权利均属于深圳市信锐网科技术有限公司。

未经深圳市信锐网科技术有限公司书面同意，任何人不得以任何方式或形式对本文档内的任何部分进行复制、摘录、备份、修改、传播、翻译成其他语言、将其全部或部分用于商业用途。

免责条款本文档仅用于为最终用户提供信息，其内容如有更改或撤回，恕不另行通知。

信锐网科技术有限公司已尽最大努力确保本文档内容准确可靠，但不提供任何形式的担保，任何情况下，信锐网科技术有限公司均不对（包括但不限于）最终用户或任何第三方因使用本文档而造成的直接或间接的损失或损害负责。

信息反馈如果您有任何宝贵意见，请反馈至：地址：深圳市南山区学苑大道1001号南山智园A1栋6楼邮编：518055您也可以访问信锐技术网站：获得最新技术和产品信息。

综合地下管廊无线解决方案建设背景综合地下管廊，就是地下城市管道综合走廊。

即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。

它是实施统一规划、设计、施工和维护，建于城市地下用于铺设市政公用管线的市政公用设施。

目前国内的综合地下管廊建设还处于初期发展阶段。

目前国家高度重视推进城市地下综合管廊建设，早在2015年，国务院就下发了推进城市地下综合管廊建设的指导意见，目标是到2020年，建成一批具有国际先进水平并投入运营的地下综合管廊，同时设立了第一批试点城市（10个）：包头、沈阳、哈尔滨、苏州、十堰、长沙、海口、六盘水、白银。

2016年第二批试点城市（15个）有：郑州、广州、石家庄、四平、青岛、威海、杭州、保山、南宁、银川、景德镇、成都、合肥、海东，并予以专项资金支持，其他未试点城市也有相关规划和建设。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

综合管廊无线通信解决方案
背景
综合管廊（日本称“共同沟”、台湾称“共同管道”），就是地下城市管道综合走廊。

即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体。

综合管廊宽和高一般仅为2-4米，但是长度不一，短的有几公里，长的有几十公里。

为了便于综合管廊的控制室管理人员进行调度通信，以及内部工作人员之间进行通信联络，专业无线通信在综合管廊中是不可缺少的通信系统。

解决方案
作为国内领先的无线通信解决方案提供商，集远通信为综合管廊内部的指挥调度和通信联络提供一揽子的专业无线通信解决方案。

由于综合管廊为狭长型结构，为降低成本和减小传输损耗，较适合采用光缆进行主干信号传输，对于长度仅为几公里的隧道可采用普通光纤直放站，并选用定向天线或漏缆进行覆盖。

对于长度10公里以上甚至几十公里的综合管廊，可采用数字光纤直放站，数字光纤直放站采用数字技术和软件无线电技术，将信号数字化后再进行传输，一台近端机有四个光口，单个光口可以链型连接（串联）8台远端机，四个光口最多可以拖带32台远端机。

近、远端机之间的光纤路径长度可超过20KM。

功能
✧*调度指挥功能
实时调度，高效互动。

数字无线对讲系统具有实时调度，高效互动和准确有效的巡更系统管理能力，在实际应用中，管理者可以始终保持从容不迫、运筹帷幄、游刃有余、指挥若定的调度管理状态。

✧*单呼、组呼、全呼等多种语音业务
单呼是移动终端之间、移动终端与调度台之间、调度台与调度台之间发起一对一的半双工语音呼叫。

组呼是多个移动终端用户（可以包含调度台）相互通话的呼叫。

一个组成员发起呼叫，其他组成员加入并参与通话，是一种一对多的半双工语音呼叫业务。

通话过程中只能有一个人讲话，即只允许分配一个信道，且只有主叫方可以结束呼叫。

全呼是指调度员可对系统内用户发起全体呼叫。

✧*直放站远程监控功能
监控人员可通过设立在控制中心的网管系统对直放站设备进行查询和控制，同时，当直放站出现故障时，也会主动向网管中心告警。

技术优势
✧*光纤互联，信道共享，节省投资
光缆线径小，容易弯曲，因此比铺设射频电缆施工更简单、效率更高。

光纤互联可实现分散工作区域的信道共享，节省基站设备投资。

✧*噪声小，对基站无干扰
单独对每个数字光纤直放站远端机的上行链路进行控制，极大地减小了各远端机之间上行噪声相互干扰，消除了上行对基站的噪声干扰。

即使串接多台远端机，引入的噪声始终低于-120dBm，不会降低基站的灵敏度。

✧*组网方式灵活多样
具有混合组网、链型和星型混合组网的能力。
