快速接头标准的一些参数

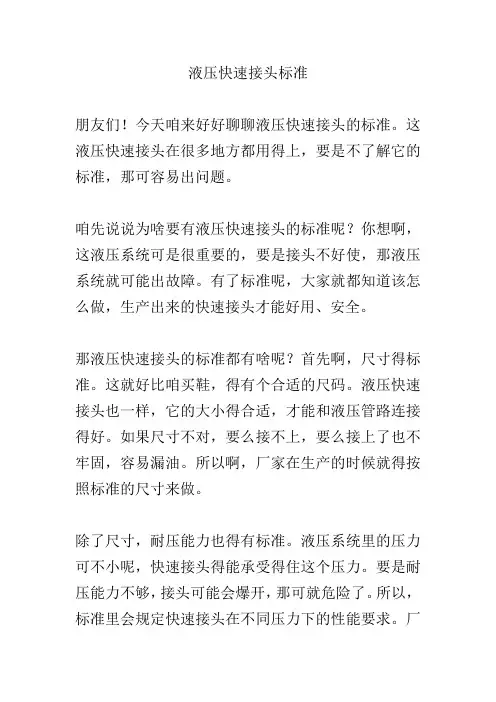

液压快速接头标准
液压快速接头标准朋友们！今天咱来好好聊聊液压快速接头的标准。
这液压快速接头在很多地方都用得上，要是不了解它的标准，那可容易出问题。
咱先说说为啥要有液压快速接头的标准呢？你想啊，这液压系统可是很重要的，要是接头不好使，那液压系统就可能出故障。
有了标准呢，大家就都知道该怎么做，生产出来的快速接头才能好用、安全。
那液压快速接头的标准都有啥呢？首先啊，尺寸得标准。
这就好比咱买鞋，得有个合适的尺码。
液压快速接头也一样，它的大小得合适，才能和液压管路连接得好。
如果尺寸不对，要么接不上，要么接上了也不牢固，容易漏油。
所以啊，厂家在生产的时候就得按照标准的尺寸来做。
除了尺寸，耐压能力也得有标准。
液压系统里的压力可不小呢，快速接头得能承受得住这个压力。
要是耐压能力不够，接头可能会爆开，那可就危险了。
所以，标准里会规定快速接头在不同压力下的性能要求。
厂家就得根据这些要求，生产出耐压能力足够的快速接头。
密封性也是个重要的标准。
液压系统可不能漏油，要是漏了油，不仅浪费油，还可能会引发火灾啥的。
所以啊，快速接头的密封性得好。
标准里会规定接头在不同压力和温度下的密封性能要求。
厂家就得想办法让快速接头的密封严实，不能有一点漏油的地方。
还有啊，操作方便性也得有标准。
这快速接头嘛，就是要方便快捷地连接和断开液压管路。
要是操作起来很麻烦，那就不叫快速接头了。
标准里会规定接头的操作方法和步骤，要让大家都能轻松地使用。
比如说，有的快速接头是一插就好，有的可能需要拧一下什么的。
不管是哪种，都得让人用起来顺手。
材料也得有标准。
液压快速接头得用结实耐用的材料做，不能用那种一用就坏的材料。
标准里会规定接头可以用哪些材料，这些材料得有足够的强度、耐腐蚀性和耐磨性。
这样，快速接头才能在各种恶劣的环境下都能正常工作。
再说说外观吧，虽然外观不是最重要的标准，但也不能太难看或者不规范。
标准里可能会对快速接头的外观有一些要求，比如表面要光滑，不能有毛刺啊，颜色要统一啊等等。
快速接头规格型号,不锈钢快速接头规格型号
快速接头规格型号|不锈钢快速接头规格型号快速接头规格型号气动快速接头，是一种通过气压驱动的密封测试接头。
与手动快速接头的区别在于，没有了手柄，接头体积可以更加小巧，从而能够适应更复杂的操作环境；依靠气压驱动，减轻工作强度。
气动快速接头常分为管内壁（内胀式）密封和管外壁（外包式）密封方法，密封方式不同对接头的连接器的结构原理都是不一样的，所以在选择合适的快速接头规格型号时需要了解清楚相应的数据详情。
首先需要了解管件外径和可插入深度。
根据外径信息来确定接头的相对应的型号，G10系列气动接头适用于0.7mm-80mm的管件外包式密封连接，再根据具体管件直径参数选择型号；比如外径为10mm可以选择型号为G10-0085，具体的接头型号与管件外径对照表详见下图：气动快速接头规格型号对照表上面还提到可插入深度，是指管件规则部分可以深入接头内部的深度，因为测试时有一定压力，需要依靠管件外壁和接头内部密封圈形成的摩擦力进行抓紧，以防被压力推出，所以需要有一定的接触面积。
且在进行密封连接时也是需要有一定的密封面，才能对管件形成稳定密封。
根据管件的规格大小、测试压力大小不一样，所需的插入深度请仔细确认。
根据以上信息，可以初步选定接头的规格型号，但还需要更准确的测试要求等数据才能确定是否适用。
如测试压力，外包式连接器的测试压力范围在从真空到35Bar；温度适用范围-20℃-120℃。
还有工差范围、操作空间大小、测试流体性质等都是需要进行核实确定的，操作空间复杂，在使用的时候会有碰撞的要根据实际情况进行非标定制改动。
不锈钢快速接头规格型号不锈钢快速接头型号：A型（内螺纹连接阳端）、B型（外螺纹连接阳端）、C 型（接软管阴端）、D型（内螺纹连接阴端）、E型（接软管阳端）、F型（外螺纹连接阳端）、DC型（阴端堵头）、DP型（阳端堵头）、阳端F型带法兰、阴端C型带法兰、KJA、KJB.材料：304/316不锈钢规格：1/2 inch寸~6 inch寸:DN15~DN150正常压力：6.4mpa适用温度：—20℃~232℃适用介质：气体、水、油、及一些腐蚀性液体连接方式：内螺纹、外螺纹、卡套、焊接、接软管、配法兰等密封材料：丁晴橡胶、聚氨酯、氟橡胶、聚四氟乙烯、乙丙橡胶。
矿用快速接头标准尺寸
矿用快速接头标准尺寸
矿用快速接头是一种广泛应用于矿山、冶金、石化、造船等行业的连接件，具有速装、拆卸方便、密封可靠、承压力大等特点。
标准化的尺寸可以保证矿用快速接头与其他组件之间的互换性，提高设备的通用性和维修效率。
以下是常见的矿用快速接头标准尺寸：
1. 内螺纹连接型快速接头：尺寸从G1/4'到G2'不等，最大承压力为630bar。
2. 外螺纹连接型快速接头：尺寸从R1/4'到R2'不等，最大承压力为630bar。
3. 法兰连接型快速接头：尺寸从DN6到DN125不等，最大承压力为420bar。
4. 管焊接型快速接头：尺寸从6mm到42mm不等，最大承压力为630bar。
以上是常见的矿用快速接头标准尺寸，不同的尺寸适用于不同的应用场合。
在选择矿用快速接头时，应根据实际需求选择合适的尺寸和材质，以确保设备的安全运行。
- 1 -。

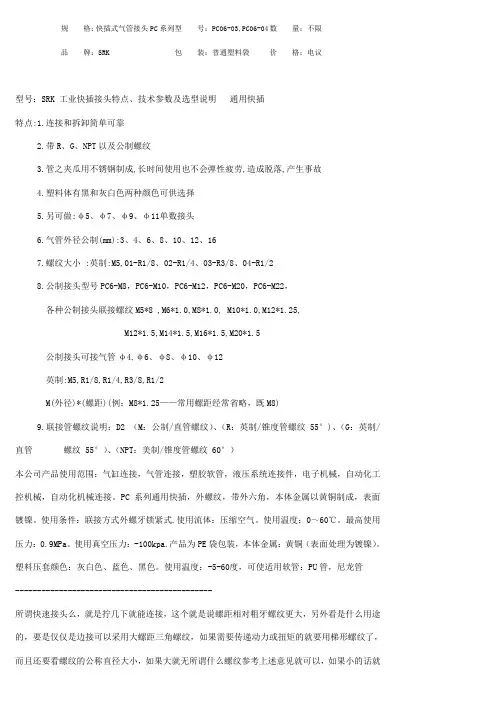

快速接头规格
规格：快插式气管接头PC系列型号：PC06-03,PC06-04 数量：不限品牌：SRK 包装：普通塑料袋价格：电议型号：SRK 工业快插接头特点、技术参数及选型说明通用快插特点:1.连接和拆卸简单可靠2.带R、G、NPT以及公制螺纹3.管之夹瓜用不锈钢制成,长时间使用也不会弹性疲劳,造成脱落,产生事故4.塑料体有黑和灰白色两种颜色可供选择5.另可做:φ5、φ7、φ9、φ11单数接头6.气管外径公制(mm):3、4、6、8、10、12、167.螺纹大小 :英制:M5,01-R1/8、02-R1/4、03-R3/8、04-R1/28.公制接头型号PC6-M8，PC6-M10，PC6-M12，PC6-M20，PC6-M22，各种公制接头联接螺纹M5*8 ,M6*1.0,M8*1.0, M10*1.0,M12*1.25,M12*1.5,M14*1.5,M16*1.5,M20*1.5公制接头可接气管φ4,φ6、φ8、φ10、φ12英制:M5,R1/8,R1/4,R3/8,R1/2M(外径)*(螺距)(例：M8*1.25——常用螺距经常省略，既M8)9.联接管螺纹说明：D2 （M：公制/直管螺纹）、（R：英制/锥度管螺纹55°)、（G：英制/直管螺纹55°）、（NPT：美制/锥度管螺纹60°）本公司产品使用范围：气缸连接，气管连接，塑胶软管，液压系统连接件，电子机械，自动化工控机械，自动化机械连接。
PC系列通用快插，外螺纹，带外六角，本体金属以黄铜制成，表面镀镍。
使用条件：联接方式外螺牙锁紧式.使用流体：压缩空气。
使用温度：0～60℃。
最高使用压力：0.9MPa。
使用真空压力：-100kpa.产品为PE袋包装，本体金属：黄铜（表面处理为镀镍）。
塑料压套颜色：灰白色、蓝色、黑色。
使用温度：-5-60度，可使适用软管：PU管，尼龙管---------------------------------------------所谓快速接头么，就是拧几下就能连接，这个就是说螺距相对粗牙螺纹更大，另外看是什么用途的，要是仅仅是边接可以采用大螺距三角螺纹，如果需要传递动力或扭矩的就要用梯形螺纹了，而且还要看螺纹的公称直径大小，如果大就无所谓什么螺纹参考上述意见就可以，如果小的话就只能用三角螺纹了，必要的时候可以采用管螺纹或椎管螺纹。

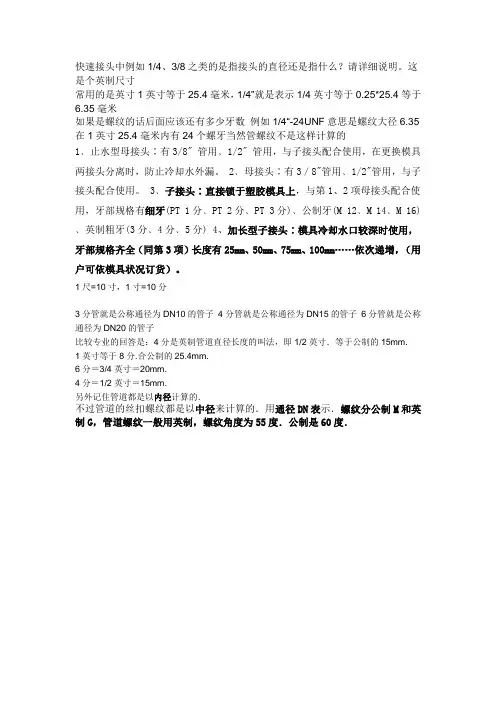

快速接头及螺纹
快速接头中例如1/4、3/8之类的是指接头的直径还是指什么？请详细说明。
这是个英制尺寸
常用的是英寸1英寸等于25.4毫米，1/4”就是表示1/4英寸等于0.25*25.4等于6.35毫米
如果是螺纹的话后面应该还有多少牙数例如1/4“-24UNF意思是螺纹大径6.35 在1英寸25.4毫米内有24个螺牙当然管螺纹不是这样计算的
1﹑止水型母接头∶有3/8" 管用﹑1/2" 管用，与子接头配合使用，在更换模具两接头分离时，防止冷却水外漏。
2﹑母接头∶有3／8"管用﹑1/2"管用，与子接头配合使用。
3﹑子接头∶直接锁于塑胶模具上，与第1、2项母接头配合使用，牙部规格有细牙(PT 1分﹑PT 2分﹑PT 3分)﹑公制牙(M 12﹑M 14﹑M 16)﹑英制粗牙(3分﹑4分﹑5分) 4、加长型子接头∶模具冷却水口较深时使用，牙部规格齐全（同第3项）长度有25mm、50mm、75mm、100mm……依次递增，（用户可依模具状况订货）。
1尺=10寸，1寸=10分
3分管就是公称通径为DN10的管子4分管就是公称通径为DN15的管子6分管就是公称通径为DN20的管子
比较专业的回答是：4分是英制管道直径长度的叫法，即1/2英寸．等于公制的15mm.
1英寸等于8分.合公制的25.4mm.
6分＝3/4英寸＝20mm.
4分＝1/2英寸＝15mm.
另外记住管道都是以内径计算的．
不过管道的丝扣螺纹都是以中径来计算的．用通径DN表示．螺纹分公制M和英制G，管道螺纹一般用英制，螺纹角度为55度．公制是60度．
各国自来水管尺寸明细表。

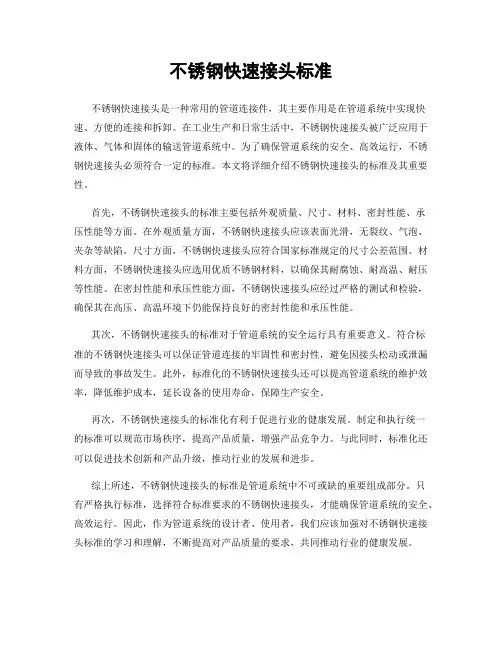

不锈钢快速接头标准
不锈钢快速接头标准不锈钢快速接头是一种常用的管道连接件，其主要作用是在管道系统中实现快速、方便的连接和拆卸。
在工业生产和日常生活中，不锈钢快速接头被广泛应用于液体、气体和固体的输送管道系统中。
为了确保管道系统的安全、高效运行，不锈钢快速接头必须符合一定的标准。
本文将详细介绍不锈钢快速接头的标准及其重要性。
首先，不锈钢快速接头的标准主要包括外观质量、尺寸、材料、密封性能、承压性能等方面。
在外观质量方面，不锈钢快速接头应该表面光滑，无裂纹、气泡、夹杂等缺陷。
尺寸方面，不锈钢快速接头应符合国家标准规定的尺寸公差范围。
材料方面，不锈钢快速接头应选用优质不锈钢材料，以确保其耐腐蚀、耐高温、耐压等性能。
在密封性能和承压性能方面，不锈钢快速接头应经过严格的测试和检验，确保其在高压、高温环境下仍能保持良好的密封性能和承压性能。
其次，不锈钢快速接头的标准对于管道系统的安全运行具有重要意义。
符合标准的不锈钢快速接头可以保证管道连接的牢固性和密封性，避免因接头松动或泄漏而导致的事故发生。
此外，标准化的不锈钢快速接头还可以提高管道系统的维护效率，降低维护成本，延长设备的使用寿命，保障生产安全。
再次，不锈钢快速接头的标准化有利于促进行业的健康发展。
制定和执行统一的标准可以规范市场秩序，提高产品质量，增强产品竞争力。
与此同时，标准化还可以促进技术创新和产品升级，推动行业的发展和进步。
综上所述，不锈钢快速接头的标准是管道系统中不可或缺的重要组成部分。
只有严格执行标准，选择符合标准要求的不锈钢快速接头，才能确保管道系统的安全、高效运行。
因此，作为管道系统的设计者、使用者，我们应该加强对不锈钢快速接头标准的学习和理解，不断提高对产品质量的要求，共同推动行业的健康发展。
气动快速接头 标准
气动快速接头是一种用于气动系统中连接管路的标准部件，它具有快速连接和断开的特点，适用于各种气压和流体介质。
气动快速接头的主要标准包括以下几个方面：
尺寸标准：气动快速接头的尺寸标准包括内径、外径、长度等参数，这些参数需要符合气动系统的要求，以确保连接的稳定性和密封性。
连接方式：气动快速接头的连接方式主要有螺纹连接、卡套连接、插接等，其中螺纹连接和卡套连接较为常见。
螺纹连接的优点是连接稳定、密封性好，但连接速度相对较慢；卡套连接的优点是连接快速、方便，但密封性较差。
密封材料：气动快速接头的密封材料主要有丁腈橡胶、氟橡胶、硅橡胶等，其中丁腈橡胶和氟橡胶较为常见。
丁腈橡胶具有较好的耐油性和耐磨损性，适用于大多数气压和流体介质；氟橡胶具有较好的耐高温性和耐化学腐蚀性，适用于高温度和腐蚀性介质。
气密性测试：气动快速接头在出厂前需要进行气密性测试，以确保其密封性能符合要求。
测试时需要将接头连接到气源上，并对其加压至额定工作压力，观察其是否漏气或变形等情况。
质量标准：气动快速接头需要符合国家或行业的相关质量标准，如GB/T 10544、ISO 1219等。
这些标准对气动快速接头的材料、加工工艺、检验方法等方面都有明确的要求。
总之，气动快速接头作为气动系统中重要的标准部件之一，其质量和性能直接影响到整个气动系统的稳定性和可靠性。
因此，在选择和使用气动快速接头时需要考虑到其标准要求和使用环境等因素，以确保其能够满足实际应用的需求。
快速接头标准
快速接头标准在工程施工和制造领域，接头是一项非常重要的工艺环节，它直接关系到产品的质量和使用寿命。
快速接头标准是对接头工艺和质量的要求，它的实施可以有效提高生产效率，保证产品质量，降低生产成本，提高企业竞争力。
本文将从快速接头标准的制定和实施、常见的快速接头标准以及快速接头标准的重要性三个方面进行介绍。
首先，快速接头标准的制定和实施是非常关键的。
制定快速接头标准需要考虑到行业的特点和发展趋势，充分调研市场需求和技术水平，结合国家标准和国际标准进行制定。
在实施过程中，需要对相关人员进行培训，确保他们能够熟练掌握快速接头标准的要求，并严格执行。
同时，还需要建立健全的监督检查机制，及时发现和纠正问题，确保快速接头标准得到有效执行。
其次，常见的快速接头标准包括ISO 16028液压快速接头标准、ISO 7241-1液压快速接头标准、ISO 5675液压快速接头标准等。
这些标准对于快速接头的尺寸、材质、密封性能、耐压能力等方面都有详细的规定，确保了快速接头的互换性和可靠性。
在实际应用中，企业可以根据自身的需求选择适合的快速接头标准，以确保产品的质量和可靠性。
最后，快速接头标准的重要性不言而喻。
首先，它可以提高生产效率，节约生产时间，降低生产成本。
其次，它可以保证产品质量，提高产品的可靠性和使用寿命。
再次，它可以降低维护成本，减少因接头问题导致的故障和损失。
最后，它可以提高企业的竞争力，树立良好的企业形象，赢得客户的信赖。
综上所述，快速接头标准是制造和施工领域不可或缺的重要环节。
只有加强对快速接头标准的制定和实施，选择合适的快速接头标准，并充分认识到快速接头标准的重要性，企业才能在激烈的市场竞争中立于不败之地，取得更大的发展。
希望本文的介绍能够对大家有所帮助，谢谢！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
。尺寸代号为1/4-19BSPP(PF)，度数为55，螺距为1.337， 大径为13.157，中径为12.301，小径为11.445。尺寸代号 为3/8-19BSPP(PF)，度数为55，
螺距为1.337，大径为16.662，中径为15.806，小径为 14.95。尺寸代号为7/16-20UNF，度数为60，螺距为1.27， 大径为11.112，中径为10.287，小径为9
你知道快速接头吗?这是一种不需要通过工具，只需要配 合适合的螺母就可以轻松的实现接头的连接。不需要使 用其它的工具，正因如此，才有得快速接头之名。快速 接头拥有着便于连接，还有流量比较大，耐
久性和抗腐蚀性都比较高的特点，在合适的使用环境， 可以控制管道之间的断开或者连接，主要应用于气体或 者液体方面。当然这样的接头也是需要有一定的标准的， 主要涉及到螺纹螺距的方面。对于快速接头
时的先介绍到这里，让你整体对于快速接头能够有一定 的了解，从而在你购买快速接头时不会那么的被动，当 然如果你真的需要详细的去了解这些参数，你可以再去 查找一些关于此的资料，或者直接询问这方面
的商家即可。 砂轮片厂家 导致砂轮片断裂的原因有哪 些？消防管价格及特点介绍
版权所有 禁止转载 谢谢！
洗衣店连锁加盟 ty88htvv
.738。尺寸代号为7/16-24UNS，度数为60，螺距为1.058， 大径为11.113或11.085，中径为10.549或10.396，小径为 10.211或9.825。尺寸代号为1
/2-16UN，度数为60，螺距为1.588，大径为12.7或12.664， 中径为11.824或11.633，小径为11.328或10.772。以上关 于快速接头的一些标准参数，小编就暂
统一标准优质螺纹的意思，UNS代表的是国家统一标准特 殊螺纹的意思，UN代表的是国家统一标准螺纹的意思， UNEF代表的是国家统一标准额外优质螺纹的意思，NPTF 代表的是美国标准的锥管螺纹
的意思。每个产品会有这些字母，这些从某种意义上代 表了一种标准。尺寸代号为1/8-28BSPP(PF)，度数为55， 螺距为0.907，大径为9.728，中径为9.147，小径为8.566
根据其材料的不同将会应用到不同的方面，而对于此更 有更确切的称呼，比如说空气用快速接头、气体液体共 用快速接头、氧气燃料气体用快速接头、惰性气体用快 速接头、油压用快速接头等，因此你在使用快
速接头时也应该考虑到具体的使用环境等问题。关快 速接头的一些标准的介绍关于了解这些标准之前，首先 你要了解这些字母代表的意义。BSPP代表的是英国标准 管柱形螺纹的意思，UNF代表的是国家
