DOMINO喷码机基本操作规程

多米诺小字喷码机操作指引

喷码机操作指引：1.开机和关机步骤开机先按电源，再按墨线开关，待机器状态显示“可以打印”即可以使用。

关机时则应反之。

不正常开关机，有可能导致回收管和喷嘴堵塞。

2．平时应该注意喷头的清洁工作。

建议在使用喷码机前先清洗一下喷头，包括偏转板，充电槽和回收管，并用布或吹气将偏转板弄干。

注意，偏转板应该是干净干燥的，否则会出现高压故障报警。

3．更换主墨水箱的步骤（机器提示“必须在24小时内更换墨水”和“必须在2小时内更换墨水”等信息时需要更换主墨水箱）#先关闭墨线，在机器待机的状态下进行下面操作#按；再选择；接着按；提示输入质量编号，每一个主墨水箱的标签上都有一个质量编号，将其输入；再按；如果键入的是正确的代码，则信息条将显示“质量号正确,此主墨水箱可以安装”，主墨水箱运行时间将复位，而警告也将取消。

然后关闭喷码机。

将旧的墨水箱卸下来，装上新的墨水，最后开机，机器会自动排气，排气结束后，就可以开机使用了。

#如果键入的代码不正确，请检查并重新输入。

#4．更换墨水盒和溶剂盒如下图操作即可5．打印头结构需保持喷头清洁6．高压故障高压板上有墨水会导致高压故障，只需先关机，再清洗并擦干偏转板，再开机使用即可。

其他故障，请联系我们，提供详情。

7．打印不良的一般处理步骤#先检查回收管是否积墨，清洗回收管#检查墨线位置是否正确，如需要请调整墨线#检查机器的状态，粘度值是否正常，字高是否设置得过低，机器有无接地等等#检查机器参数，包括压力，调制电压值，如需要请调整8．正确的墨线位置，供参考正面拿起喷头，俯视看墨线，如果想象是一个钟表的话，墨线位置应该在9点钟位置，距离9点钟管壁约25%。

9.调整墨线方法需要先准备好1.5mm内六角10．机器保养为了保持机器的高稳定性，机器应该定期保养，大约使用2000小时或是半年保养一次。

保养需要清洗管路和更换过滤器，此操作由多米诺工程师操作，客户只需购买保养卡即可，详情请联系相关我们（8008200205）。

多米诺喷码机A100+操作培训

Domino A +系列喷码机100客户操作培训课程A+喷码机操作喷码机操作•开机步骤•关机步骤•更换墨水箱•更换墨水盒与稀释液盒•屏幕结构•前面板的显示含义•菜单操作开/关机方法直接关机，自动清洗后,自动关机常按10秒，不清洗停机，急停1. 开机步骤•检查打印头是否清洁(回收口/充电槽/高压偏转板/喷嘴/其它部位)•打开电源开关•直到绿灯停止闪烁或首屏出现“待机”•按墨线开关，绿灯闪烁，显示“正在开机”•或者直接按墨线开关（第二种方法）注：如是OPAQUE机器,除检查打印头是否清洁外,还需取下回收管口上的密封帽,才能开墨线开关.2. 关机步骤•按墨线开关大约2秒钟直到听到反馈声音为止•直到绿灯停止闪烁关闭电源开关•或者直接关闭电源开关（第二种方法）•检查打印头的清洁•同时将密封帽戴在回收管口上•如是OPAQUE机器,一定不能关闭电源!!!3. 更换墨水箱•按进入设置菜单•按“产品数据”键•按“更换主墨水箱”键•输入墨水箱质量号•按“确定”•关机•再开电源开关•等待自动排气结束•开机4. 更换墨水与稀释液盒•安装–割掉封口–润滑密封处–插入•拆卸–稀释液盒顺时针方向旋转–墨水盒逆时针方向旋转5. 界面的使用（键盘）电源开关墨线开关锁定界面帮助功能键确认故障键机器参数设置回上一级菜单回主页打印确认选择确认打印参数设置编辑菜单信息存储菜单光标键5. 界面的使用（触摸屏）主题键帮助键当前打印信息机器参数设置打印参数设置编辑打印信息信息存储锁定键(安全)回主屏幕弹出/收回菜单维修钥匙普通UBS弹出/收回键盘墨水时限维护间隔时间机器型号机器序列号打印状态5. 界面的使用（触摸屏）打印确认大小字符转换英汉转换6.菜单功能使用•信息编辑•信息存储•打印参数设置•机器参数设置•创建打印信息–打印时钟–打印序列号–打印机器码–打印班次–打印图形–改变字符大小–改变字符间距–改变字符粗细–打印格式选择（1）字体选项（2）插入时钟（3）插入特殊字段（4）保存/删除信息（1）字体选择（ⅰ）字体点阵（ⅱ）粗体（ⅲ）字体间距（ⅳ）打印格式（ⅰ-ⅳ）字体高度/粗体/字体间距/打印格式8选1（2）插入时钟（ⅰ）插入日期（ⅱ）插入时间（ⅲ）时钟偏移（ⅳ）插入班次（ⅰ）插入日期（ⅱ/ⅲ）插入时间/时钟偏移（ⅳ）编辑自动班次（ⅳ）插入自动班次按键按键（3）插入特殊区域（ⅰ）插入文本分区（ⅱ）插入序列号（ⅲ）插入嵌入程序（ⅳ）插入图案（ⅰ）插入文本分区（ⅱ）插入序列号（ⅳ）插入图案（键盘）键盘式机器：没有重新设置图案尺寸功能触摸屏机器：有此功能（4）保存/清除信息2) 信息存储•信息详情•导入信息•导出信息•保存信息•搜索信息•删除信息2) 信息存储（1）信息详情（2）信息存储管理（3）存储信息（4）搜索信息（1）信息详情（2）信息存储区管理（导入/导出/删除）•打印延时•改变打印字高•改变打印宽度•序列号复位•信息颠倒翻转•信息左右翻转•反色打印•重复打印•通用打印设置（1）设置打印偏移（2）打印字高/字宽/序列号复位（3）信息方向/重复打印（4）通用打印设置（1）设置打印偏移（延时）（2）打印宽度/高度/序列号复位（3）信息打印方向（翻转/反色）（3）信息打印方向（重复）（4）通用打印设置（字高/字宽/延时）与非通用设置一样（4）通用打印设置（翻转）与非通用设置不一样（4）通用打印设置（机器参数缺省）4）机器参数设置菜单（1）生产数据（2）服务（3）配置（4）备份（1）产品数据•墨水数据•更换主墨水箱•计数（复位计数）•记录查看（ⅰ/ⅱ）更换主墨水箱/墨水信息（ⅲ）统计•全选打印格式•外部I/F•调整机器参数(ⅰ) (ⅱ) (ⅲ) (ⅳ)。

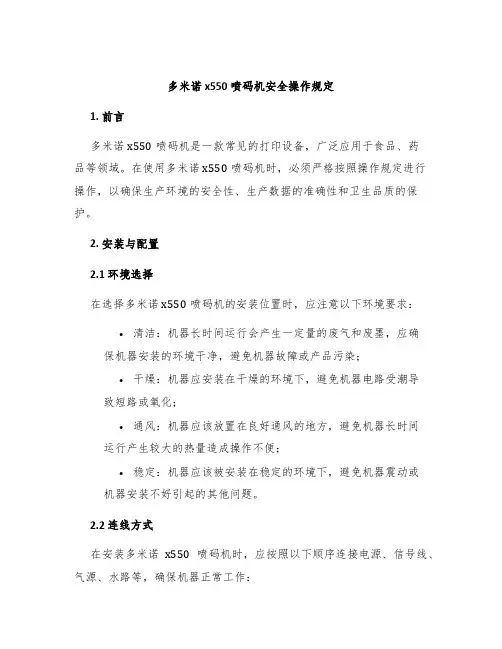

多米诺x550喷码机安全操作规定

多米诺x550喷码机安全操作规定1. 前言多米诺x550喷码机是一款常见的打印设备，广泛应用于食品、药品等领域。

在使用多米诺x550喷码机时，必须严格按照操作规定进行操作，以确保生产环境的安全性、生产数据的准确性和卫生品质的保护。

2. 安装与配置2.1 环境选择在选择多米诺x550喷码机的安装位置时，应注意以下环境要求：•清洁：机器长时间运行会产生一定量的废气和废墨，应确保机器安装的环境干净，避免机器故障或产品污染；•干燥：机器应安装在干燥的环境下，避免机器电路受潮导致短路或氧化；•通风：机器应该放置在良好通风的地方，避免机器长时间运行产生较大的热量造成操作不便；•稳定：机器应该被安装在稳定的环境下，避免机器震动或机器安装不好引起的其他问题。

2.2 连线方式在安装多米诺x550喷码机时，应按照以下顺序连接电源、信号线、气源、水路等，确保机器正常工作：1.先连接电源和信号线，检查这两项是否安装正确无误；2.再检查气源是否连接紧密并打开，确保多米诺x550喷码机能正常喷印；3.最后检查水路的连接是否合适并打开，确保机器正常工作。

2.3 设备配置在配置多米诺x550喷码机时，应采取如下措施：•合理选择喷头：多米诺x550喷码机有多种喷头，应选择适合当前生产需求的喷头；•合理设置喷头位置：喷头位置应根据实际生产需要进行调整，以便实现合理的喷印效果；•合理设置喷印间距：喷印间距应合理设置，使印刷效果更加美观和合规。

3. 操作说明3.1 打开开关在正常使用多米诺x550喷码机之前，应首先检查电源是否正常，并按下电源开关，确保机器能够正常运转。

3.2 输入产品信息在使用多米诺x550喷码机时，需要输入正确的产品信息，包括产品名称、生产日期、生产批次等等。

输入产品信息时应注意以下几点：•信息输入应准确无误；•信息输入要避免多次修改和编辑；•产品信息需要进行备份，以便后续的追溯和查询。

3.3 喷印操作在喷印操作过程中，需要注意以下几点：•喷印前应检查喷头和墨盒是否正常，以确保喷印质量；•喷印前应根据实际需要设置合理的喷印格式和间距，以确保喷印效果；•喷印过程中应注意安全，避免机器发生故障或其他意外状况。

DominoA系列喷码机用户培训课程

• 开关机时自动排气 • 可手动强制排气
排气回路
供给阀开
缓冲器
排气阀开
供给回路
• 主泵
• 直流无刷电机驱动，内部供电24伏 • 马达与泵一体，不可拆卸
• 主过滤器(5微米)、缓冲器 • 供给过滤器(10微米) • 文氏管(jet pump) • 溢流阀
• 设置为100psi左右
• 电磁阀
供给阀开
ve
+ve
SS-ve
-ve
+ve
+ve
+ve
+ve
+ve
+ve
+ve
-+ 充电极板带有+50 vvee
SS-ve
+ - ve
ve
到+ 285V的电压
+ve
+ve +ve
给墨滴充电
+ve
+ve
+ve
+ve
+ve
+ 充电极板带有+50
- + 到+285的电压
vvee
ve
+ve
SS-ve
-ve
+ve +ve
墨滴的形成
墨水 O圈
枪体
充电极板
振动杆
喷嘴
喷嘴板
充电检测
SS
SSSSS S
SSS S S S
SS
SS
S
SS
SS
S
墨滴充电
+ve
SS-ve
+ - ve
ve
+ve
+ve
+ve

DOMINO A系列喷码机操作规程

DONINO A系列喷码机操作规程一、启动1、打开电源开关2、检查墨线开关键的绿色指示灯开始闪烁3、等候至：状态信息条变为Pinter off（打印机关闭）4、绿色指示灯停止闪烁并关闭5、按住墨线开关按钮2—3秒6、等候至状态信息条变为ready to print（做好打印准备）7、绿色指示灯亮起8、打印机现在已经准备好打印信息了。

二、关机1、按住墨线开关按钮2—3秒2、检查墨线开关键的绿色指示灯开始闪烁3、等候至：状态信息条变为printer off（打印机关闭）4、绿色指示灯停止闪烁并关闭5、关闭电源开关三、更换稀释剂盒和墨水盒1、转动并取出空墨水盒或稀释剂盒2、切开新墨水盒或稀释剂盒盖的封口3、向下压紧并安装好墨水盒或稀释剂盒四、更换主墨水箱1、关闭打印机墨线2、按下“机器设置”3、选择“更换墨水箱”4、输入墨水箱标签上的“质量代码”5、选择确定6、按下“锁定”7、关闭打印机主电源8、取下墨水模块9、取出旧墨水箱10、安装新墨水箱五、清洁打印头1、关闭墨线2、取下打印头保护套3、用清洗液冲洗偏转板4、用清洗液冲洗回收槽（注意：严谨用清洗液冲洗墨滴发生器和充电槽）5、用干布擦干所有零件六、选择和打印储存信息1、按下信息存储键2、按下滚动键移动键选项，并找到选择信息。

3、按下选择信息下面的键，屏幕显示信息列表，4、用光标键把突显条移动道要求的信息的名称处，从键选项中选择OK确定，5、此时屏幕只显示被选中的信息名称。

按下信息编辑器，屏幕显示完整的信息。

6、从键选项中选择打印信息，如果此时墨线已经开启，则喷码机每收到一次开始打印信号就会打印一次信息。

七、创建、存储和打印信息1、按下信息贮存键，2、按下标签下面的键，从键选项中选择新信息，并创建新的信息。

3、按下信息贮存键，再按下标签下面的键，4、从键选项中选择保存信息，键入信息名称后按下标签下面的键，5、从键选项中选择OK确定即完成保存信息。

6、从选项中选择“打印信息”，如果此时墨线已经开启，则喷码机每收到一次开始打印信号就会打印一次信息。

多米诺小字喷码机操作指引

喷码机操作指引：1.开机和关机步骤开机先按电源，再按墨线开关，待机器状态显示“可以打印”即可以使用。

关机时则应反之。

不正常开关机，有可能导致回收管和喷嘴堵塞。

2．平时应该注意喷头的清洁工作。

建议在使用喷码机前先清洗一下喷头，包括偏转板，充电槽和回收管，并用布或吹气将偏转板弄干。

注意，偏转板应该是干净干燥的，否则会出现高压故障报警。

3．更换主墨水箱的步骤（机器提示“必须在24小时内更换墨水”和“必须在2小时内更换墨水”等信息时需要更换主墨水箱）#先关闭墨线，在机器待机的状态下进行下面操作#按；再选择；接着按；提示输入质量编号，每一个主墨水箱的标签上都有一个质量编号，将其输入；再按；如果键入的是正确的代码，则信息条将显示“质量号正确,此主墨水箱可以安装”，主墨水箱运行时间将复位，而警告也将取消。

然后关闭喷码机。

将旧的墨水箱卸下来，装上新的墨水，最后开机，机器会自动排气，排气结束后，就可以开机使用了。

#如果键入的代码不正确，请检查并重新输入。

#4．更换墨水盒和溶剂盒如下图操作即可5．打印头结构需保持喷头清洁6．高压故障高压板上有墨水会导致高压故障，只需先关机，再清洗并擦干偏转板，再开机使用即可。

其他故障，请联系我们，提供详情。

7．打印不良的一般处理步骤#先检查回收管是否积墨，清洗回收管#检查墨线位置是否正确，如需要请调整墨线#检查机器的状态，粘度值是否正常，字高是否设置得过低，机器有无接地等等#检查机器参数，包括压力，调制电压值，如需要请调整8．正确的墨线位置，供参考正面拿起喷头，俯视看墨线，如果想象是一个钟表的话，墨线位置应该在9点钟位置，距离9点钟管壁约25%。

9.调整墨线方法需要先准备好1.5mm内六角10．机器保养为了保持机器的高稳定性，机器应该定期保养，大约使用2000小时或是半年保养一次。

保养需要清洗管路和更换过滤器，此操作由多米诺工程师操作，客户只需购买保养卡即可，详情请联系相关我们（8008200205）。

多米诺喷码机简要操作手册

多米诺喷码机的一般操作墨路压力设置值：75微米喷嘴：2700±30060微米喷嘴：3000±30040微米喷嘴：4000±300维修步骤(大概）：•查看事件记录；对不同的故障在开机的时候主要针对该故障观察。

•开机（快速开机）观察机器是否正常。

注意喷嘴电磁阀刚打开的时候，墨线位置是否正常。

•察看调制电压窗口（分裂情况），调整设置调制电压值（设置值为分裂窗口最小和最大值的中间值）•编写好信息后模拟打印一次，看看打印效果，不同的效果，不同的方法处理。

•维修主要用到初级服务菜单及高级服务菜单（初级服务菜单密码SERVICE，高级服务菜单密码MAIGRET），主要菜单有：初级服务菜单：打印头——调整调制电压值（墨点分离情况）墨水系统——调整墨路压力（开关机、快速开关机、开墨线）外部打印信号——产品检测信号高低电平、信号产生源、划速率事件记录——查看机器近段时间报过的故障z打印头的调制电压能直接影响分裂和打印效果，必须调整窗口在800个单位以上（有八个窗口均分裂良好）z墨水系统中的墨路压力大小也是直接影响分裂效果，可以适应增加减少几百个单位。

开关机方法：正常开机----长按3秒“开机键”或者在“打印头”按“开机”键正常关机----长按3秒“开机键”或者在“打印头”按“关机”键快速开机----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开机”快速关机----直接在“打印头”按一次“快速关机”快速开墨线----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开墨线”•外部打印信号——可以调整为高电平低电平（高电平为检测到产品马上打印，低电平为检测到产品过后打印）划速率产生源可分内部和外部，内部为机器控制，外部为同步器控制。

•事件记录——记录着最近时间机器的事件，维修时可以针对不同的故障进行维修。

•手动开墨线法：打开“供墨电磁阀”-----打开“泵状态”-----待墨路压力目前值接近2000左右时，在“规则”处选择“压力”，最后待墨路压力目前值接近墨路压力设置值时，打开“喷嘴电磁阀”。

多米诺喷码机简要操作手册

多米诺喷码机的一般操作墨路压力设置值：75微米喷嘴：2700±30060微米喷嘴：3000±30040微米喷嘴：4000±300维修步骤(大概）：•查看事件记录；对不同的故障在开机的时候主要针对该故障观察。

•开机（快速开机）观察机器是否正常。

注意喷嘴电磁阀刚打开的时候，墨线位置是否正常。

•察看调制电压窗口（分裂情况），调整设置调制电压值（设置值为分裂窗口最小和最大值的中间值）•编写好信息后模拟打印一次，看看打印效果，不同的效果，不同的方法处理。

•维修主要用到初级服务菜单及高级服务菜单（初级服务菜单密码SERVICE，高级服务菜单密码MAIGRET），主要菜单有：初级服务菜单：打印头——调整调制电压值（墨点分离情况）墨水系统——调整墨路压力（开关机、快速开关机、开墨线）外部打印信号——产品检测信号高低电平、信号产生源、划速率事件记录——查看机器近段时间报过的故障z打印头的调制电压能直接影响分裂和打印效果，必须调整窗口在800个单位以上（有八个窗口均分裂良好）z墨水系统中的墨路压力大小也是直接影响分裂效果，可以适应增加减少几百个单位。

开关机方法：正常开机----长按3秒“开机键”或者在“打印头”按“开机”键正常关机----长按3秒“开机键”或者在“打印头”按“关机”键快速开机----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开机”快速关机----直接在“打印头”按一次“快速关机”快速开墨线----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开墨线”•外部打印信号——可以调整为高电平低电平（高电平为检测到产品马上打印，低电平为检测到产品过后打印）划速率产生源可分内部和外部，内部为机器控制，外部为同步器控制。

•事件记录——记录着最近时间机器的事件，维修时可以针对不同的故障进行维修。

•手动开墨线法：打开“供墨电磁阀”-----打开“泵状态”-----待墨路压力目前值接近2000左右时，在“规则”处选择“压力”，最后待墨路压力目前值接近墨路压力设置值时，打开“喷嘴电磁阀”。
