三坐标测量机检测实验报告
专业及班级：姓名：学号：
实验二：三坐标测量机检测
一、实验目的：通过观察三坐标测量机的检测过程，分析检测的基本原理，掌握三坐标测量机的日常操作过程。
二、实验设备：西安爱德华MQ686三坐标测量仪及其辅助设备。
设备简介：机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。
其结构简单、紧凑、承载能力大、运动性能好。
固定优质花岗岩工作台：具有承载能力强、装卸空间宽阔、便捷的功能。
Y向导轨：采用燕尾式，定位精度高，稳定性能好。
三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。
三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、无磨损、运动更平稳。
横梁采用精密斜梁设计技术（已获专利），重量轻、重心低、刚性强，动态误差小，确保了机器的稳定。
Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。
控制系统采用德国知名的SB专用三坐标数控系统，具有国际先进的上下位机式的双计算机系统，从而极大地提高系统的可靠性和抗干扰能力，降低了维护成本。
三、实验原理：
三坐标测量机：由三个运动导轨，按笛卡尔坐标系组成的具有测量功能的测量仪器，称为三坐标测量机，并且由计算机来分析处理数据（也可由计算机控制，实现全自动测量），是一种复杂程度很高的计量设备。
三坐标测量机是一种高效、新颖的精密测量仪器。
它广泛应用于机械制造、仪器制造、电子工业、航空工业
等各领域。
分类：
按其精度分为两大类：
计量型：（UMM）1.5 μm+2L/1000 一般放在有恒温条件的计量室内，
用于精密测量分辨率为0.5μm，1或2μm，也有达0.2μm的；
生产型：（CMM）一般放在生产车间，用于生产过程的检测，并可进行末道工序的精加工，分辨率为5μm或10μm，小型生产测量机也有1μm或2μm的。
按结构分为：悬臂式、龙门式、桥式、铣床式
按控制方式分为：手动式、自控式
所能进行的测量类型：应用三坐标测量机可对直线坐标、平面坐标以及空间三维尺寸进行测量，可以测量球体直径、球心坐标、曲线曲面轮廓、各种角度关系以及凸轮、叶片等复杂零件的几何尺寸和形状位置误差。
三坐标测量机测量原理：将被测物体置于三坐标测量空间，可获得被测物体各测点的精确地坐标位置值，根据这些点的空间坐标值，经计算机计算求出被测物体的精确地几何尺寸，形状和位置公差及其他几何数据。
一般地，经过计算，可以拟合形成测量元素，如空间点、直线、圆、球、圆柱、圆锥、圆环、曲面等。
三坐标测量机的主要构成要素：
1、主机机械系统（X、Y、Z三轴或其他）；
2、测头系统；
3、电气控制硬件系统；
4、数据处理软件系统（测量软件）；
5、其他附件
如图1-1所示：
若测量工件上一圆柱孔的直径，可以在垂直于孔轴线的截面I内，触测孔壁上的三个点（点1、2、3），根据这三点的坐标值即可计算出孔的直径及圆心O
I 坐标，如下图1-2所示：
图1-2 基于坐标测量原理
附：三坐标测量机的控制系统工作原理
控制系统是三坐标测量机的三大组成部分之一。
其主要功能是：读取空间坐标值，对测头信号进行实时响应与处理，控制机械系统实现测量所必需的运动，实时监测坐标测量机的状态以保证整个系统的安全性与可靠性。
三坐标测量机在X、Y、Z三个方向装有三根光栅尺及电机、传动装置等，控制系统以控制器为核心，控制器不断地将计算机给出的理论位置与光栅反馈回来的实测位置进行比较，随时调整输出的驱动信号，努力使测量机的实际位置与计算机要求的理论位置保持一致
图3三坐标测量机的控制系统工作原理框图
四、实验步骤：
三坐标测量仪的操作规程如下：
（1）首先观察工作室内温、湿仪器的显示数据，如不在规定范围内，则应打开或关闭有关辅助设施，空调、除湿机等，将温度、湿度调整至CMM正常工作规定的温、湿度环境内.当温、湿度与CMM规定值相差较大时(如冬、夏二季)，空调应昼夜不间断运行，做到恒湿、恒温，以保持最佳测量工作环境。
（2）在干燥机正常工作状态下，打开总进气阀，给储气罐充气，并打开气管的排气阀约1分钟左右，让气流将罐内的油、水、杂质冲出，检查气压表，核
准压缩空气的压力。
（3）关闭三坐标测量仪之前，应先打开储气罐的排气阀，将罐内的油、水、杂质等冲出，然后关上总进气阀门，将残留气体放光，并定期给空气压缩器和过滤器排水。
（4）接通测量机稳压电源，检查电源输出电压，正常时打开工作电脑，开启控制柜钥匙，按下电源电极按钮。
（5）测量机电脑测量软件ARCO Quick，使其自动回零校准，打开(或新建)项目，开启测量工作。
（6）电脑在运行测量软件时，严禁运行其他无关程序文件以及打印文件，否则会造成内存冲突，引起三坐标位置错误。
（7）测头的校准一直保持有效性，若有以下情况:a更换测量探针及红宝石测尖；b任何螺纹连接的地方松动过；c测头与工件严重撞击；d使用一段时间后(测量精密零件可能要求每天校正，测量板金件、铸件可以每周，甚至每月重新校正一次)。
须重新校准测头。
（8）编制自动测量程序时，必须按屏幕指示谨慎操作，运行时一定要先采用慢速。
（9）对于计算机各分区中(特别是C区)的所有文件，在不清楚其含义的情况下，不要任意删除或修改，以免丢失驱动文件。
（10）如测量机或计算机等使用设备出现故障，应及时通知有关部门进行维修，切忌自行修理。
（11）关机时，先关计算机，再关闭控制柜钥匙，切断整个系统电源及对测量机的气源供应。
五、实验总结：
通过此次实验，更深刻地认识到三坐标测量机测量精度高，速度快，软件功能强大，是测量行业不可或缺的高级仪器，激发了对高科技仪器的浓厚兴趣。
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。
三坐标测量实验三坐标测量实验报告
三坐标测量实验三坐标测量实验报告三坐标测量实验报告实验一快速综合检验一、实验要求：1．根据教具给定测量需求确定测量方案2．对各几何要素尺寸,误差进行检测3．给出AUTOCAD三维视图（包括尺寸及形位误差标注）二、实验方案零件的具体结构确定：①确定各几何元素所须输出的参数项目测量课件的大致轮廓为方形，主要几何元素为平面，圆柱，圆柱孔和阶梯孔。
因此可选择测量件的三个垂直面建立空间直角坐标系。
需要测量的主要位置误差元素为同轴度。
②测头标定测量元素包括垂直方向的圆柱及水平方向的圆柱，因此需要标定垂直方向与水平面四个方向。
③根据零件确定测量基准选定模型的1，2，3面（如下页pro/e模型图所标注的面）为坐标系的三个基准面建立直角坐标系，并以1，2，3面作为测量基准。
三、实验步骤1．开机首先打开空气压缩机储气罐排水阀排水，然后依次开启空压机、冷干机和测量机气源，检查气压是否在0.4～0.5Mpa范围之内，如果不在此范围内则可通过气源调节阀调节。
再依次接通交流稳压电源、UPS电源、控制系统电源和计算机电源，启动WTUTOR 测量程序，屏幕出现SOI页面。
依次单击“电源”、“初始化”键，机器完成通讯和坐标初始化。
2．测量预备操作①测头标定。
在工作台上安装固定的基准球，标定测头。
②取下标准球，将测量课件水平摆放在工作台上，根据测量方案选取的三个相互垂直的面建立空间直角坐标系。
3．测量操作根据标定的几何元素进行直接测量、构造、元素间关系的计算、位置误差的检测、几何形状扫描等方法测出所需参数。
保存好测量的数据，测得数据见下页数据处理与CAD图形构建。
4．几何元素的计算打开“程序区”，调入参考坐标系及测量数据，选择“关系”，计算构建三维数据模型所需要的几何元素间的位置关系，并计算形位误差。
5．关机完成以上各步骤后，整个测量过程也就结束了。
三坐标测量机的关机顺序与开机顺序相反。
即首先“初始化”使测头停止在安全位置，其次关闭WTUTOR测量程序，再依次关闭计算机电源、控制系统电源、UPS电源、交流稳压电源，最后关闭气源系统。
三坐标测量实验报告
三坐标测量实验报告姓名：XXX学号：XXXXXXX指导老师：XXX专业：XXXX2012年11月一、快速综合检测利用直接测量法测量给定的被测件一、实验目的：1、了解三坐标测量机系统组成和功能；2、熟悉WTUTOR测量软件；3、掌握三坐标测量机测量几何参数的基本技能；4、学会测量数据的处理和零件设计方法。
二、实验要求：1、根据被测件的特点以及所需测量的几何元素确定测量方案：包括所需的测头数及其标定、零件坐标系的建立等。
2、测量各几何要素，以文件方式输出测量结果。
3、根据测量数据，用AUTOCAD绘制零件图。
4、整理实验过程，编写实验技术报告。
三、实验方案设计：1、分析被测件的特点和需要测量的几何特征，确定零件装夹方案：被测件的外观形状是长方体, 需要测量的几何特征是位于该长方体上的通孔、阶梯圆柱孔、小孔、阶梯平面和一槽，由于该零件质量较大，故无需装夹，只需平放于测量工作台面上即可。
2、确定工件坐标系：选择零件上通孔所在的直线为Y轴，相对较平整的平面作为XZ 平面，该平面与Y轴交点作为坐标原点，选择与Y轴平行的一个面的法线方向作为X轴。
3、根据被测几何元素，确定测头（1）A：0°，B：0°；（2）A：90°，B：90°；（3）A：90°，B：180°；（4）A：90°，B：-90°；（5）A：90°，B：0°；4、根据被测参数确定被测元素、关系计算、形位测量等。
选择测头在适当的工件坐标系下进行测量，并将测量数据存储到指定文件中。
四、实验步骤：1、启动机器：由于三坐标测量系统是一个多机器的复杂系统，所以要注意各机器的开启顺序。
首先打开空气压缩机储气罐排水阀排水，然后依次开启空压机、冷干机和测量机气源，检查气压是否在0.4~0.5Mpa范围之内，如果不在此范围内则可通过气源调节阀调节。
依次接通交流稳压电源、UPS电源、控制系统电源和计算机电源，启动WTUTOR测量程序，屏幕出现SOI页面。

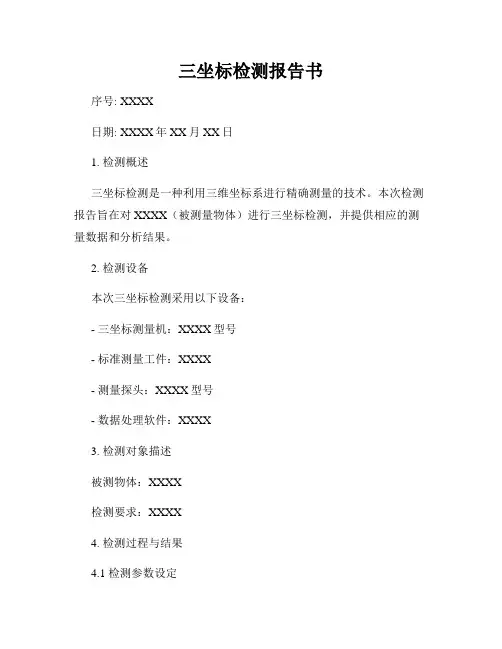

三坐标检测报告书
三坐标检测报告书序号: XXXX日期: XXXX年XX月XX日1. 检测概述三坐标检测是一种利用三维坐标系进行精确测量的技术。
本次检测报告旨在对XXXX（被测量物体）进行三坐标检测，并提供相应的测量数据和分析结果。
2. 检测设备本次三坐标检测采用以下设备：- 三坐标测量机：XXXX型号- 标准测量工件：XXXX- 测量探头：XXXX型号- 数据处理软件：XXXX3. 检测对象描述被测物体：XXXX检测要求：XXXX4. 检测过程与结果4.1 检测参数设定根据被测物体的特性和检测要求，我们设定了以下检测参数：- 检测范围：XXXX- 检测精度：XXXX- 检测时间：XXXX4.2 检测方法与步骤根据被测物体的形状和特点，我们采用了适当的测量方法，并按照以下步骤进行了三坐标检测：步骤一：XXX在此步骤中，我们对XXXX进行了XXXX的测量，以获取XXXX 的相关数据。
步骤二：XXX继续对XXXX进行了XXXX的测量，以获取XXXX的相关数据。
...4.3 检测结果与数据分析根据上述的检测过程，我们获得了以下测量数据和结果：- 测量结果一在此处精确定义并描述测量结果一的数据和相关分析。
例如，测量结果一表示被测物体的XXXX属性，数据为XXXX，与标准工件的差异为XXXX。
- 测量结果二在此处精确定义并描述测量结果二的数据和相关分析。
例如，测量结果二表示被测物体的XXXX属性，数据为XXXX，与标准工件的差异为XXXX。
...5. 结论与建议根据上述的检测结果和数据分析，我们得出以下结论和建议：结论一：XXXX根据测量结果一的数据分析，我们可以得出结论一，即XXXX。
结论二：XXXX根据测量结果二的数据分析，我们可以得出结论二，即XXXX。
建议一：XXXX根据结论一，我们建议XXXX。
建议二：XXXX根据结论二，我们建议XXXX。
...6. 其他附加信息（如有）7. 客户确认与签名本检测报告需要由客户进行确认和签字，以表示对检测结果的认可。
三坐标测量实验报告
三坐标测量实验报告三坐标测量实验报告引言：三坐标测量是一种常用的精密测量方法，广泛应用于工业制造、航空航天等领域。
本实验旨在通过对一个立方体的测量，掌握三坐标测量的基本原理和操作方法，并分析实验结果的准确性和可靠性。
一、实验目的本实验的主要目的有以下几点：1. 熟悉三坐标测量仪的结构和使用方法；2. 掌握三坐标测量的基本原理；3. 进行立方体的三坐标测量，并分析实验结果的准确性。
二、实验仪器与原理1. 实验仪器：三坐标测量仪三坐标测量仪是一种高精度的测量仪器，主要由测量台、测头和计算机控制系统组成。
测头通过触发器与计算机相连，可以实时将测量数据传输到计算机中进行处理和分析。
2. 实验原理三坐标测量仪基于三维坐标系，通过测量目标物体上的一系列点的坐标，进而计算出该物体的尺寸和形状。
具体原理如下：- 测量点的坐标：测量仪通过测量头接触目标物体上的点，记录下该点在三维坐标系中的坐标值。
- 坐标系的建立：通过测量仪上的三个坐标轴，可以建立一个与目标物体相切的局部坐标系。
- 数据处理：将测得的坐标数据输入计算机，通过计算和分析，得到目标物体的尺寸和形状。
三、实验步骤1. 打开三坐标测量仪，进行仪器的初始化和校准。
2. 将待测立方体放置在测量台上，并固定好。
3. 选择测头，进行测量点的选择和设置。
4. 通过测量头触发器，依次对立方体的各个点进行测量，并记录下坐标值。
5. 将测得的坐标数据输入计算机，进行数据处理和分析。
6. 分析实验结果的准确性和可靠性。
四、实验结果与分析经过实验测量和数据处理，得到了立方体的尺寸和形状数据。
通过与设计值进行对比，可以评估实验结果的准确性和可靠性。
在实验中，我们发现实验结果与设计值相差较小，说明三坐标测量仪的测量精度较高。
然而，我们也注意到实验结果中存在一些误差。
这些误差可能来自于以下几个方面：1. 实验仪器的误差：三坐标测量仪本身存在一定的测量误差，需要在数据处理中进行修正。

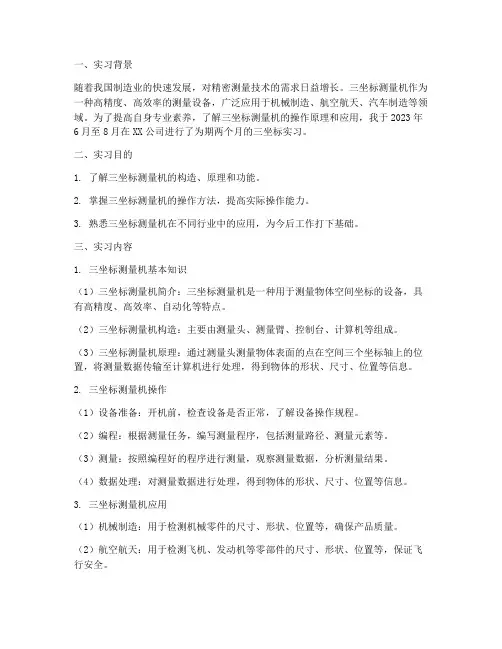

三坐标实习报告范文
