徕卡全站仪TPS400简易操作手册
徕卡(Leica)全站仪TPS400系列(TPS402)操作手册
一、整平、对中
1、脚架中心大致放在对中点上、升至肩膀相当位置，再安全放置仪器，用中心螺旋固紧。
2、按开机键直到常规测量界面，按常用功能键选整平、对中，出现电子气泡和激光大小界面。
1) 先用脚螺旋把激光调至对中点，再伸缩脚架粗平。
2) 松开中心螺旋移动基座把激光点调至对中点，固紧中心螺旋，再用脚螺旋精平。
3、按F4确认。
二、导线测量
1、瞄准起始点，第一测回时先按F1置HZ键，按F3置零，选择F1是，再把仪器旋转到第一个测点，此时水平角即显示夹角，再按F3测距。
盘右继续……
2、第二测回时按F1设置，将光标移至水平角按F1输入计算的第二测回角度，按回车键。
……
三、应用测量
1、按菜单键，再按F1应用程序，再按F1测量。
2、出现如下界面
按F1直接进入作业设置，见图1-1
图1-1
作业设置包含工作名、操作员、日期和时间。
增加表示用户可自定义作业名,总共可自定义14个作业，另外一个为DEFAULF作业。
确认表示确认该页设置
注：一般只要输入作业名即可
按F1增加新作业，见图1-2
图1-2 图1-3
将光标移动到作业: _ _ _ _上，按F1键，进入编辑状态，可输入作业名，图1-3按F4键字母、数字、符号可循环选入。
将光标移动到作业员:WKF 上，按F1，进入编辑状态，直接输入作业者名称。
日期、时间：可在菜单系统设置软按键中修改。
注记：相当于备注功能。
输入完成后按F4确认键，全站仪会提示作业设置完毕，见图1-4
图1-4
另外，新建一个作业的另外一种方式是直接进入全站仪的数据管理菜单中，在编辑数据内的作业一项中也可进行作业名的新建，其效果是一样的。
2-1、测站坐标设置
全站仪测量时，每个点的坐标都是根据测站坐标计算得到的，因此测站需要设置平面坐
标(X,Y)高程可根据需要确定是否需要设置。
测站坐标可以手工输入到全站仪中，也可以直接从全站仪内存已有的数据库中调用。
按F2进行测站设置，进入第二步测站坐标设置见图1-5
图1-5
输入测站点号后，如内存中有，则按F2检索见图1-7按方向键选择所有作业，再按F3搜索并查看，选择所需的点,按F4确认。
如内存中没有，按F4键坐标进入坐标输入，输入完毕按F4保存. 见图1-6
全站仪自动提示设站成功！光标自动跳到定向。
见图1-8
图1-8
2-2、定向设置
按F3进入定向设置！见图1-9
图1-9 图1-10
如你选择F1人工输入则见图1-10
后视点号可直接输入
后视点水平角，即输入方位角直接输入，按设定键后完成后视点定向工作。
置零表示将后视方位角置零，完成后视点置零。
在只知道后视点坐标的情况下，可直接输入后视点坐标，仪器会自动根据坐标算出后视点方位角。
具体操作为：
选择F2坐标定向
,输入后视点坐标步骤。
见图1-11
图1-11 图1-12
在图1-11按F4键直接输入后视点点号、坐标、高程，并保存。
若仪器内存中有该点，则直接检索或列表中找到该点，仪器需照准后视目标点。
进入图1-12检查后视点工作界面。
若不检查，则一般可直接按F3记录。
若检查则先按翻页键再按F4¯测距，检看d ◢平距差值，再按记录既可。
测量同一个目标点时，若正、倒镜测量后一提示正、倒镜超出54′，则操作有误，需要重测。
当用测量多个已知坐标目标的方法进行定向时，程序采用最小二乘法平差计算出定向值。
2-3、按F4开始测量
输入目标点号和棱镜高，按F3测距并按F4记录。
四、放样
1、按菜单键，再按F1应用程序，再按F2放样。
2、重复应用测量中第2所有步骤。
3、开始后按F4再按F3输入点号、坐标、高程并保存数据。
4、按F4后第一页为极坐标放样、第二页为交叉法、第三页为增量法。
5、一般使用极坐标放样。
1）首先将度盘dhz 转到000°00′00″
2）然后沿该方向按F3测距直到把d/◢测到0M为止。
6、重复3步骤或按点号左右键查找到要放样的点（事先通过数据传输）。
五、数据传输surveyoffice
1、安装，结束后重新启动电脑。
2、双击该图标，在菜单-设置下拉通讯设置。
1）选择数据线插入端口。
2）选择仪器型号及设置参数（一定要跟仪器里的参数一致）。
3、点击数据交换管理器，双击端口，出现左边为仪器内容，右边为电脑内容。
见图2-1
图2-1
在全站仪一栏中我们可以很清楚的看到，全站仪的型号及全站仪和电脑连接的串口号。
我们所测量的数据和输入的数据都可以在左边一栏很清楚的看到。
我们测量的数据存在COM1：TCR402/JobS目录下名称*.GSI的文件中。
数据下载：
用鼠标左键单击你要下载的数据文件，并按住不放，拖动到你想要存放该文件在电脑中的文件夹里，然后松开左键。
这样就完成了测量数据的下载。
2、数据上传：
三，如何在电脑中编辑坐标数据，并上传到全站仪中
图2-2
在主工具状态下，用鼠标左键单击坐标编辑器出现如上界面，图2-2
单击File/New，新建一个文件，出现一坐标数据状态栏，可以将您需要的坐标数据全部输入，完成后，保存在电脑中（注意：保存的类型GSI-8或GSI-16）。
接下来，用鼠标单击数据交换管理器，接下来的操作和数据下载一样，只不过是将顺序颠倒过来，先单击鼠标左键按住您刚刚保存过的文件，拖放到全站仪中COM1：TCR702/Jobs
目录下，然后电脑上会提示数据传输的进度，直到完成整个数据的上传。

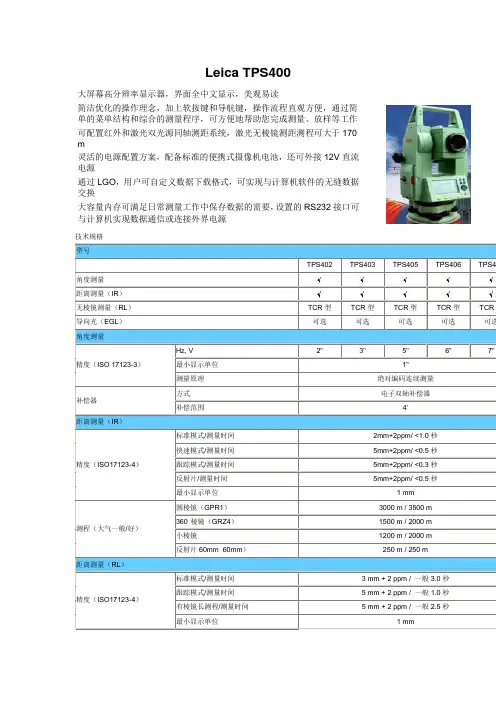

Leica TPS400使用说明
Leica TPS400
大屏幕高分辨率显示器，界面全中文显示，美观易读
简洁优化的操作理念，加上软按键和导航键，操作流程直观方便，通过简Array单的菜单结构和综合的测量程序，可方便地帮助您完成测量、放样等工作
可配置红外和激光双光源同轴测距系统，激光无棱镜测距测程可大于170 m
灵活的电源配置方案，配备标准的便携式摄像机电池，还可外接12V直流电源
通过LGO，用户可自定义数据下载格式，可实现与计算机软件的无缝数据交换
大容量内存可满足日常测量工作中保存数据的需要，设置的RS232接口可
与计算机实现数据通信或连接外界电源
技术规格。

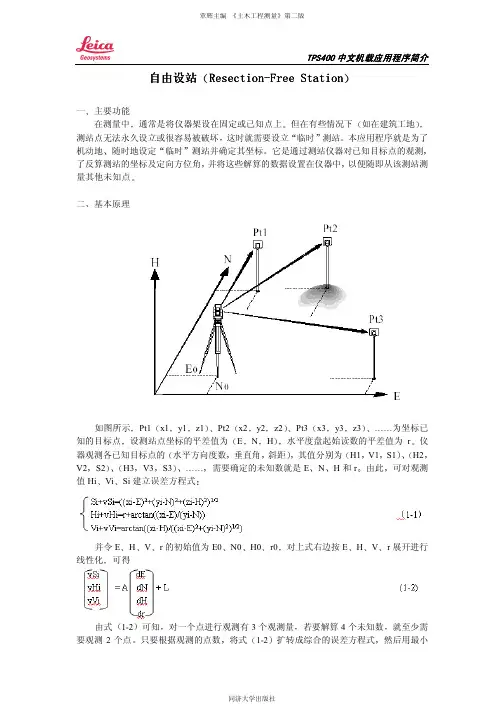

徕卡全站仪TPS400机载应用程序简介
9 : U V W 6 ( : ;
A±b¢IHD
¦§JIHD¨t¹º©CD YST»
!" GÒÓÔÕ ISTÈ8JfÖ׬L !" 4 HD
!" ÔwJ HD
同济大学出版社
覃辉主编 《土木工程测量》第二版
! "#$% &' ()$% *+, - ./
0 #$% 0 )$%
同济大学出版社
覃辉主编 《土木工程测量》第二版
!*¸I¤¥
A±¢I¤¥
同济大学出版社
覃辉主编 《土木工程测量》第二版
^6¡a
莱卡T操作说明书
莱卡T操作说明书篇一：Leica 500系列简明操作手册Leica 500系列简明操作手册1. 主要设备及配件1.1基准站主要配置1.2流动站主要配置2. 接收机的安装及连接2.1接收机的面板和指示灯SR530接收机前面板：徕卡500系统的其他部件都与GPS接收机相连。
TR500终端可直接插在接收机上或用一根电缆与接收机的终端口相连。
安置在一个保护盒中的电台也可直接插在接收机的一侧。
或者不用保护盒，通过一根电缆与Port1或Port3相连。
天线通过ANT接口与接收机相连。
外接电源可以通过一根电缆与接收机的Port2口相连。
接收机指示灯状态及含义：下面为指示灯示意图，LED指示灯位于接收机的顶部，只有在未接TR500时才能看得到。
2.2 RTK测量时基准站的连接安置步骤：1．架好三脚架。
2．在三角架上安置三角基座并整平。
3．在三角架上安置支架并锁紧。
4．在支架上架设天线。
5．检查三角基座是否仍然水平。
6．将量高尺插入支架的插孔。
7．用GEV120天线电缆连接GPS接收机和天线。
8．在接收机中装上GEB121电池。
9．如果需要在接收机上连接TR500终端。
10．在接收机中插入PC闪存卡。
11．电台天线支架夹住GPS天线适配器上，用螺旋桨电台天线固紧在天线支架上。
12．将电台天线与GPS接收机相连。
13．用1.2米电缆联结电台天线和电台。
14．使用接收机上的开关按钮开机。
2.3 RTK测量时流动站的连接安置步骤：1．对中杆上下两部分旋紧成一个整体。
2．将把手套入对中杆，安上TR500支架并旋紧螺旋。
3．将GPS天线安置在对中杆的顶部。
4．将TR500插入支架正确位置。
5．接收机中插入PC卡和GEB121电池。
6．将微型背包里的接收机前面板朝上，电池向外。
将接收机周围的带子束紧。
7．用两根天线电缆将接收机和GPS天线连接在一起，将电缆从电缆扣中穿过，并从微型背包底部开着的中穿出来，从微型背包中拉出所需长度的电缆，将电缆扣收紧。
徕卡TPS400全站仪
常规测量模式-界面介绍 常规测量模式 界面介绍
常规测量模式-符号介绍 常规测量模式 符号介绍
常规测量模式常规测量模式-数据显示页面介绍
【常规测量】1/2 ppm : 点 号： 编 码： 棱镜高： 水平角： 垂直角： ： 置HZ 设站 【常规测量】2/2 ppm : 点 号： ： ： X/N ： Y/E ： H ： 置HZ 设站
【水平角设置】
4.输入坐标方位角（水平 角）。然后按下设定键
水平角： 输入 返回 328°03′04″ 置零 设定
常规测量模式常规测量模式-坐标测量步骤
【常规测量】1/2 ppm : 点 号： 编 码： 棱镜高： 水平角： 垂直角： ： 置HZ 设站 【常规测量】2/2 ppm : 点 号： ： ： X/N ： Y/E ： H ： 置HZ 设站 17 mm : 34 A4 ＿＿＿＿ 1.590 m IR 328°03′04″ 254°01′42″ Ⅱ -----.--- m 测距 记录 mm : 34 A4 125.523m 0.057m IR 123.321m 456.654m Ⅱ -----.--- m 测距 记录
5.瞄准待定坐标点，按下测 距键。
17
6. 按下翻页键（固定键）显 示出待定点坐标值，按下记 录键将数据保存到仪器中。
F1
F2
F3
F4
固定键-应用程序键 功能介绍 固定键-应用程序键-功能介绍
【应用程序】1/2 F1：测量 F2：放样 F3：自由设站 F4：参考线放样 F1 F2 F3 F4
【应用程序】2/2 F1：对边测量 F2：面积测量 F3：悬高测量 F4：建筑轴线法 F1 F2 F3 F4
对中整平
对中整平
17
mm : 34 A 4 ＿＿＿＿ 1.590 m IR 328°03′04″ 254°01′42″ Ⅱ -----.--- m 测距 记录 mm : 34 A 4 125.523m 0.057m IR 123.321m 456.654m Ⅱ -----.--- m 测距 记录
the 徕卡tps400系列全站仪 说明书
徕卡 TPS400系列全站仪易用，快捷，可靠，高效PinpointTechnology徕卡 TPS400 系列全站仪为每个建筑工地定制的完美解决方案用新的 TPS400 系列全站仪来进行测量是再简单不过的了！通过激光对中和电子气泡功能，您可以快速地架设好仪器，为测量做好准备；易于操作的无限位微动螺旋和有着 30 倍放大倍率的望远镜可以帮助您精确地瞄准每一个测量点；集成的电子测距功能可以轻松对目标反射片、反射棱镜，甚至无反射棱镜的任意表面目标进行测距。
所有的这些特性都能帮助您既省时又省力地进行测量工作。
简单易学，轻松上手新一代全站仪的设计，使仪器操作变得非常简单。
仪器的所有功能通过四个功能键就能全部实现；带有照明功能的大屏幕使显示更清晰，阅读更方便；通过简单的菜单结构和综合的测量程序，TPS400 系列的每一款产品都能助您快速方便地完成您的放样、测量任务。
在野外您将具备的优势■ 应用功能键令操作简单明了■ 宽大的高分辨率显示屏确保显示清晰■ 直观的操作流程结构■ 完整的应用程序集■ 兼容外部数据存储器■ 可定义开机画面无棱镜测量对无法接近点测量的无可奈何已成为历史！在没有合作反射目标的条件下，TPS400 全站仪同样可以进行快速准确的测量。
PinPoint 技术以其准确且精细的可见激光束为您提供最大程度的瞄准和观测准确度。
墙角等无法接近点无需特殊的设备和方法即可被测量。
此外，EDM 系统提供了许多其他的优点，如：即便是在下雨下雪等恶劣天气条件下，也能确保非常高的观测质量和可靠性。
所有的这些独特的特点都已经被集成到如下的两种无棱镜测量模式中：■ “TPS400power ”全站仪中的 R100，测程可超 200m ；■ “TPS400ultra ”全站仪中的 R300，测程可超 500m 。
“超越”建筑工地上的任何障碍物。
激光对中器激光对中器使对中变得非常简单。
即使在不利的光线条件下，激光点的亮度也可以逐级地被调整并保持可见。
徕卡 TPS400 800测量系统 说明书
概述
偏心测量功能专门为TPS400/TPS800系列全站仪定制，可以方便地解决测量中的隐蔽点、不可接触点，包括角度偏心、单距偏心、双距偏心、圆柱偏心四个功能模块。
徕卡测量系统
TPS400/800
偏心测量软件
功能模块
角度偏心测量
适合于待测点与测站点通视但无法在待测点上安置棱镜的情况。
对无法安置棱镜的待测点P ，可以先测量一个和P 点到测站平面距离相等的偏心点A 的距离，然后再照准此待测点P,这样就可获取待测点P 的坐标。
圆柱偏心测量根据切线法原理对圆柱体表面进行测量，获得圆柱的半径和圆心坐标。
单距偏心测量
适合于待测点与测站点不通视的情况。
对于不可安置棱镜的待测点P ，在量得测站－偏心点A －待测点P 三点之间的夹角θ后，再量取AP 之间平距d, 这样即可通过对偏心点A 的测量获取待测点P
的坐标。
双距偏心测量角度和单距偏心功能无法测量的不通视点P ，可以利用双距偏心测量功能，通过对隐蔽点测量杆上的棱镜R1和R2的测量获取待测点P
的坐标。
特点 操作便捷：在任何测量程序和测量过程中都可以随时调用偏心测量功能。
功能完善：通过偏心测量可以获取不可接触点、隐蔽点、圆柱体中心坐标以及圆柱半径。
数据输出一体化：可以根据需要定制数据输出格式，方便数据管理。
适用仪器TPS400/800系列全站仪。
安装方式通过Leica Geo Office 安装到仪器。
TPS800TPS400。
徕卡全站仪内外测简单操作
内测：全站仪在测站安置完毕后，打开电源。
按操作键盘上的程序键（PROG）开机，按数字键“2”进入程序选择对话框，在程序选择对话框中，通过光标导航键选中“油罐内测”后按回车键，或直接按对应的数字键，全站仪开始运行油罐内测程序。
1 设置作业名启动机载立式油罐容积标定应用软件，首先进入作业名等项目输入对话框，如要修改文件名，把光标移到“作业”项，按回车键，，再按F2键，增加一个新的文件名，设置好名字后，按F1（保存），再按F1（继续）进入到下一界面。
2.选择板高已知或未知，即已知平行间距或未知平行间距，推荐选未知，按按F1（继续）；3.断面参数配置：设置扫描范围及标定仪器高（不标定仪器高，半径值就不能在全站仪里直接看到），按F6（换页）键，进入“测定仪器高”界面。
把仪器射出的红色激光点指向第一圈板的基圆位置（也可以是其他位置），按F2（测距），显示水平角、垂直角、距离等信息后，F1（继续）的功能激活，按F1（继续）键或回车键，进入“断面测量信息”界面。
4.断面高度测量：首先瞄准基准面（一般为第一圈板3/4 处），按F5（基准面）测存基准面信息，然后依次瞄准基准面以上的焊缝，按F1（测存）记录板高信息，所有焊缝测量完毕，按F6（返回）进行下一步操作。
；注意一定要把参与计量的最高的圈板测到，否则就会出现5万方的罐，罐表却只有4.7万方的类似现象，或者可以提前参考一下设计图，以确定准确的圈板数；5.断面扫描测量：角度步进时，修改角度步进值（根据现场经验，一般用角度步进就可以了），以确定测量点数；按HZ=0以确定开始点位置；6.按F1开始测量；当完成所有水平断面扫描测量之后，程序会提示是否需要进行补点测量，选择“否”程序再按键盘上的“ESC”键，程序返回到光标处在“断面扫描测量”菜单项那一页。
7. 把光标下移到“4 数据导出”项，按F1（继续）键，或直接按数字“4”键，进入“数据导出”界面。
在数据导出界面中，选择所测油罐的作业名，同时输入导出文件的存储名（自动加扩展名：*.XYZ），按F1（继续）键，即刻实现油罐测量的可读顺序文件的数据导出。
Leica TPS400 系列 说明书
中文3.0 版Leica TPS400系列用户手册2! " #$%& ' ( )*+, -./ -01 234 5673 89 234 5673:(;< =>9(? @A BCDEFGHICDJKG HLM23N 5673N;OP3 QRNSTUVWX YZ[\ ]^_` 8abc6defghiSTUj( Ikl^mn oYZ[\ ]^_` 8abc6def ghiSTUj( Ikl^mp oqr c6deIstTU(uv Gwxyz{| =>}~ 0'ƽƽƽTPS400-3.0.0zh3TPS400-3.0.0zh简介 (8)仪器操作 (17)测量准备/仪器安置 (26)常用功能键 (41)程序 (45)系统设置 (78)EDM设置 (83)文件管理 (88)误差校准 (92)通讯参数.................................96数据传输.. (97)系统信息 (98)保管与存放 (99)安全指南 (108)技术参数 (131)章节目录TPS400-3.0.0zh章节目录4详细目录5详细目录 测量准备/仪器安置...........................26开箱...............................................26插入/取出电池..................................27外接电源供电.................................28安置脚架........................................29用激光对中器对中，粗整平................31电子气泡........................................32激光强度.........................................33对中指示.........................................33输入模式......................................34编辑模式.....................................35删除字符.....................................35插入字符.....................................35数字字符输入................................36点搜索...........................................38通配搜索.........................................39常规测量. (40)简介..........................................8主要特点....................................9重要部件..................................10技术术语与缩写.........................11使用范围..................................14P C 软件包-徕卡测量办公室...........14在P C 机上安装..........................14程序内容..................................14仪器操作..................................17键盘.........................................17固定键..................................18热键........................................18距离测量.................................19软按钮.....................................22符号........................................24测距类型符号. (24)电池电量状态符号....................24补偿器状态符号......................24菜单树. (25)TPS400-3.0.0zh常用功能键 (41)照明开/关 (41)整平/对中 (41)IR/RL变换 (41)激光指示 (41)自由编码....................................41.单位 (41)目标偏置 (42)高程传递 (44)程序 (45)应用程序准备 (45)设置作业 (45)设置测站 (46)定向 (47)应用程序 (51)简介 (51)测量 (51)放样 (52)自由测站 (55)参考线放样 (61)对边测量 (68)面积测量 (70)悬高测量 (71)建筑轴线法 (72)系统设置 (78)EDM设置 (83)文件管理 (88)启动顺序.......................................91.误差校准.. (92)视准差 (93)指标差 (93)通讯参数 (96)数据传输 (97)系统信息 (98)TPS400-3.0.0zh详细目录6保管与存放 (99)运输 (99)在野外 (99)汽车运输 (100)存放 (100)清洁 (101)检查和校正 (102)三肢架 (102)圆水准器 (103)基座圆水准器 (103)激光对中器 (104)无棱镜测距 (405)安全指南 (108)使用范围 (108)可以使用.....................................108使用限制. (109)环境条件 (109)责任 (110)危险提示 (112)激光安全等级 (116)内置测距仪（红外激光） (116)内置测距仪（可见激光） (118)导向光装置EGL (123)激光对中 (124)电磁兼容EMC (127)FCC声明 (129)技术参数 (131)大气改正 (137)改正公式 (139)TPS400-3.0.0zh详细目录7CD ) "&& W lMO " ( 4 lGMO " kl u >TPS400 是一8TPS400-3.0.0zh•• ¡¢£ ¤¥ &tU¦• q§ ¨© >• ª«¬®¯ ° ±• ²<³´µ£• ¶·¸¹4º»r¼½¾• ¿0«¬ÀGTPS400-3.0.0zh98ÁÂÿ Ĭ¿ °ÅƱ ¸¹r¼½¾ )*)*+ÇÈ )*+ ɯ ÊË̽ÍÎÏ ÐÑ ÒÓ ÔÕÖ× Ø½¾ ÙÚ¯Û¯ tU¦ £Ü ÝºÞ )ßàáµ£º»r¼½¾11ÙÚ¯âÞã äåÍæÛ¯GH ãç ÙÚ¯èÞé긹 ľë ã Ùگ꺻 ľë ã !"#!"#!"# $%&'$%&'07ìíî ï ð¸¹ñ () ) *+,*+, ( ( *+&'*+&'07ìíî ï ðº»ñ简介TPS400-3.0.0zh-.ãBò¸çó ôñ õãö÷^ øù ^¢úûÜü Üýþ ÿ Àº» Ä À¸¹ñ2$3 454566Ä ~Ï Ã ò¸ç·ï ã4 ®¯GHI«¬ ° ± ó l } ÷TU l } º»"4 - ó !ù ®¯! !" "- " "- "!13简介TPS400-3.0.0zh下。
leica-徕卡-TPS400_快速入门
1.2使用特点
1）采用灵活的测角、测距组合模式：
可对所有的已知目标点只进行角度观测（即后方交会）；
可对所有的已知目标点进行边角同测；
可对部分的已知目标点只进行测角，对其他的已知目标点进行边角同测。
2）测角可采用各种度盘位置：
可只用盘左进行测量；
可只用盘右进行测量；
可用盘左、盘右进行测量。
F1：手工输入后视方位角和棱镜高
F2：输入后视点坐标进行方位角反算并测量设定
F1：选择折线对边测量方式（即相邻两点间）
F2：选择射线对边测量方式（皆计算与第1点的参数）
输入第1点号并测量或从内存调用点号或直接输入坐标
输入第2点号并测量或从内存调用点号或直接输入坐标
显示结果
要继续测量，按F1（新点1）和F2（新点2）。
Offs：参考线的起始点相对于基准线的垂距，其中+表示在基准线的右边，-表示在基准
线的左边；
Line：参考线的起始点相对于基准线起点的纵向偏距，其中+表示沿基准线方向，-表示
与基准线方向相反；
Rot：参考线相对于基准线的旋转量，其中+表示右角，-表示左角。
如图3所示，实际放样点的放样元素就是相对于所定义的参考线的偏差，放样时只要满足测量点与放样点的偏差▲Offset和▲Line为0，即放样完毕。而高程的偏差也是以参考线的起点为基准的（如图4所示），放样点高程与参考线起始点的偏差为在参考线起始点的上方Height，其中+表示在参考线起始点的上方，-表示在参考线起始点的下方。
1.2使用特点:
1）点数无限制；
2）点的坐标可以实时测量得到，也可以从内存调用或手工输入；
3）点间只用直线连接；
4）所有的点都投影在一个平面上；
徕卡全站仪测量功能介绍和使用方法课件
（五）全站仪的自动控制
（3） Modem控制 镜站方式
18
三、徕卡全站（仪六—）新超技站术仪领导先驱
徕卡 GLPS：精确自动 定位和定向的仪器。
全站仪（激光测距） 陀螺仪 GPS
19
四、全站仪的发展趋势
！ 1、度盘读数自动化
！
—— 测量机器人的来临
2、目标照准自动化 ！
3、基座安平自动化 ！
Precision TPS2000 Series
Land & Engineering Surveying
TPS1100
Professional Series
TPTSC7x0005
Performance Series
TPS300
Basic Series
Building and Construction
4.4 全站仪§测1.量1 全站仪的概念
1、什么是全站仪 ➢ 速测术与速测仪 ➢ 全站仪 — 全站型电子速测仪
1
速测术与速测仪
§1.1 全站仪的概念
在经典测量中，人们把快速测量距离 和方位的方法称为速测法，或称速测术（ Tachymetry）。把快速测量距离和方位的 仪器称之为速测仪(Tachymeter)。
2
4.4 全站仪测量
全站型电子速测仪是由电子测角、电子测距、电子计算 和数据存储等单元组成的三维坐标测量系统，能自动显示测 量结果，能与外围设备交换信息的多功能测量仪器。由于仪 器较完善地实现了测量和处理过程的电子一体化，通常称之 为全站型电子速测仪（Electronic Total Station）或简称全站仪 。
System Settings
Tracking Mode On/Off Tie Distance
