水泵的基本构成

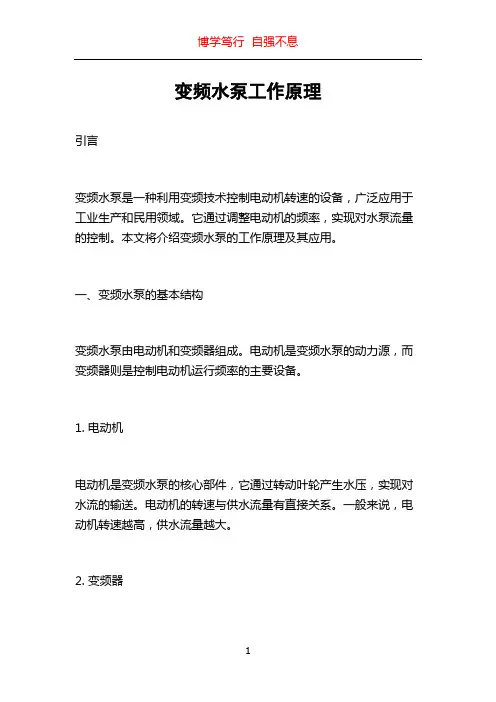

变频水泵工作原理
变频水泵工作原理引言变频水泵是一种利用变频技术控制电动机转速的设备，广泛应用于工业生产和民用领域。
它通过调整电动机的频率，实现对水泵流量的控制。
本文将介绍变频水泵的工作原理及其应用。
一、变频水泵的基本结构变频水泵由电动机和变频器组成。
电动机是变频水泵的动力源，而变频器则是控制电动机运行频率的主要设备。
1. 电动机电动机是变频水泵的核心部件，它通过转动叶轮产生水压，实现对水流的输送。
电动机的转速与供水流量有直接关系。
一般来说，电动机转速越高，供水流量越大。
2. 变频器变频器是变频水泵的控制设备，主要用于控制电动机的转速。
变频器通过改变电源频率，调整电动机的工作频率，从而实现对水泵流量的精确调控。
它由整流器、逆变器和控制电路组成。
二、变频水泵的工作原理1. 传统水泵与变频水泵的对比传统水泵的工作方式是采用电源为电动机提供恒定的电压和频率，电动机会以固定的转速运行。
而变频水泵采用变频器调整电动机的工作频率，从而改变水泵的流量。
2. 变频器的工作原理变频器主要由整流器、逆变器和控制器构成。
整流器将交流电源转换为直流电压，然后逆变器将直流电压转换为可调变频的交流电源。
控制器接收外部信号，并通过PWM（脉宽调制）技术对逆变器进行控制，从而实现对电动机转速的精确控制。
3. 变频水泵的工作过程当变频器接收到指令时，控制器会调整变频器的输出频率，并通过逆变器将调整后的电源输出到电动机。
电动机根据接收到的频率信号调整自身的转速。
根据转速的变化，水泵的流量也会相应地发生变化。
三、变频水泵的应用1. 工业领域在工业生产中，变频水泵广泛应用于供水、排水和循环水系统。
其优势在于可以根据实际需求灵活调整水泵的流量，实现能耗的最优化。
同时，变频水泵的控制精度高，可以满足复杂的工业生产需求。
2. 民用领域在民用领域，变频水泵被广泛应用于空调系统和供暖系统中。
通过调整水泵的流量，可以实现室内温度的精确控制，提高能源利用效率。
此外，在民用建筑中，使用变频水泵可以降低噪音和节省空间。

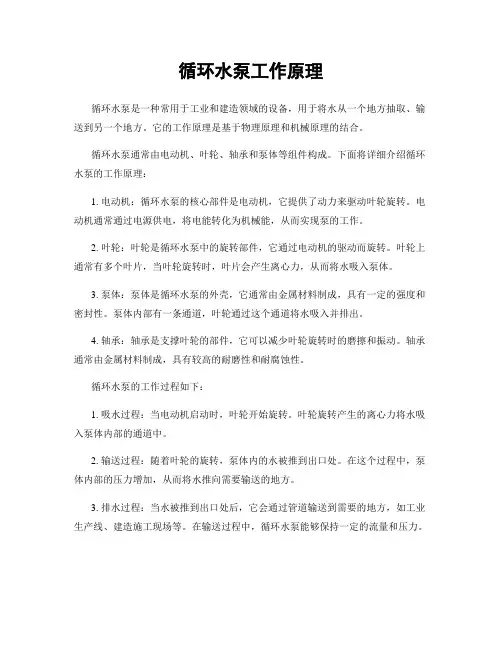

循环水泵工作原理
循环水泵工作原理循环水泵是一种常用于工业和建造领域的设备，用于将水从一个地方抽取、输送到另一个地方。
它的工作原理是基于物理原理和机械原理的结合。
循环水泵通常由电动机、叶轮、轴承和泵体等组件构成。
下面将详细介绍循环水泵的工作原理：1. 电动机：循环水泵的核心部件是电动机，它提供了动力来驱动叶轮旋转。
电动机通常通过电源供电，将电能转化为机械能，从而实现泵的工作。
2. 叶轮：叶轮是循环水泵中的旋转部件，它通过电动机的驱动而旋转。
叶轮上通常有多个叶片，当叶轮旋转时，叶片会产生离心力，从而将水吸入泵体。
3. 泵体：泵体是循环水泵的外壳，它通常由金属材料制成，具有一定的强度和密封性。
泵体内部有一条通道，叶轮通过这个通道将水吸入并排出。
4. 轴承：轴承是支撑叶轮的部件，它可以减少叶轮旋转时的磨擦和振动。
轴承通常由金属材料制成，具有较高的耐磨性和耐腐蚀性。
循环水泵的工作过程如下：1. 吸水过程：当电动机启动时，叶轮开始旋转。
叶轮旋转产生的离心力将水吸入泵体内部的通道中。
2. 输送过程：随着叶轮的旋转，泵体内的水被推到出口处。
在这个过程中，泵体内部的压力增加，从而将水推向需要输送的地方。
3. 排水过程：当水被推到出口处后，它会通过管道输送到需要的地方，如工业生产线、建造施工现场等。
在输送过程中，循环水泵能够保持一定的流量和压力。
循环水泵的工作原理基于离心力和压力的相互作用，通过电动机的驱动，将水从一个地方抽取、输送到另一个地方。
它在工业和建造领域中具有广泛的应用，如供水系统、循环冷却系统、排污系统等。
需要注意的是，循环水泵在使用过程中需要定期进行维护和保养，以确保其正常运行。
例如，定期清洗叶轮和泵体内部的杂质，检查电动机的工作状态和轴承的磨损情况等。
这样可以延长循环水泵的使用寿命，并保证其高效、稳定地工作。
总结起来，循环水泵是一种通过电动机驱动叶轮旋转，通过离心力将水吸入并输送到需要的地方的设备。
它的工作原理基于物理原理和机械原理的结合，具有广泛的应用领域。
IS离心式清水泵结构及安装使用说明
IS离心式清水泵结构及安装使用说明IS清水泵IS离心式清水泵的结构说明：1、IS清水泵IS离心式清水泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。
2、IS清水泵IS离心式清水泵的壳体（即泵体和泵盖）构成泵的工作室。
叶轮、轴和滚动轴承等为泵的转子。
悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。
3、IS清水泵IS离心式清水泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。
管道离心泵的优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。
4、IS清水泵IS离心式清水泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。
IS泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。
泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。
5、IS清水泵IS离心式清水泵为避免轴磨损，在轴通过填料腔的部位装有轴套保护。
轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。
6、IS清水泵IS离心式清水泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。
7、IS清水泵IS离心式清水泵为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
◆IS清水泵IS离心式清水泵的结构图：型号转速N(r/min)流量Q扬程H(m)效率η（%）功率P(Kw)必须汽蚀余量(m)重量kg m3/hL/s轴功率电机功率IS80-50-202900353551560 556964771145015516525367IS65-40-20291545一、IS清水泵结构说明1、IS型清水泵系列根据国际标准ISO2858所规定的性能和尺寸设计的，除清水泵体外，其余零件如清水泵盖、叶轮、轴、密封环、轴套及悬架体、滚动轴承等组成转子部件。
潜水排污泵由哪些配件构成—长沙东方泵业有限公司
潜水排污泵由哪些配件构成—长沙东方泵业有限公司
潜水排污泵主要由泵体、泵轴、轴承、密封环、填料盒、叶轮等结构组成，具体如下：
1、泵体是潜污泵的部件，泵体也称泵壳，常规的有铸铁、304不锈钢、316不锈钢等材质，它是水泵的主体，并与安装轴承的托架相连接，起到支撑固定作用。
2、泵轴是潜污泵的部件，泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。
3、轴承是潜污泵的部件，轴承是套在泵轴上支撑泵轴的构件，有转动轴承和滑动轴承两种。
在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，假如高了就要查找原因看是否有杂质、油质是否发黑，是否进水，并及时解决问题。
4、密封环是潜污泵的部件，又称减漏环。
叶轮进口与泵壳间的间隙过小会造成叶轮与泵壳磨擦产生磨损，间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量。
为了提高叶轮和泵壳的使用寿命，在泵壳内缘和叶轮处装有密封环。
5、填料盒是潜污泵的部件，填料盒的作用主要是为了封闭泵壳与泵轴之间的空隙，保持水泵内的真空，不让泵内的水流不流到外面来也不让外面的空气进进到泵内。
当泵轴与填料磨擦产生热量就要靠水封管住水到水封圈内使填料冷却，保持水泵的正常运行。
6、叶轮是潜污泵的部件，叶轮是离心泵的核心部分，由它带动流体，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮上的内外表面要求平滑，以减少水流的磨擦损失。
水泵工作原理
水泵工作原理水泵是一种常见的机械设备，用于将水或其他流体从一处转移至另一处。
它是许多领域中的重要工具，包括农业、工业、建筑和家庭用途。
本文将介绍水泵的工作原理和主要构造，以及常见类型和应用领域。
一、工作原理水泵的工作原理基于流体力学中的压力和流体的连续性原理。
当水泵启动时，电动机或其他动力源将能量转化为动能，驱动泵的转子旋转。
这个旋转运动通过叶轮或螺旋形叶片，产生了一个低压区域，从而将液体吸入泵内。
随着转子的旋转，液体被离心力推向泵出口，增加压力并推动液体流动。
二、主要构造1. 泵体：水泵的外部结构，通常由金属或塑料制成，用于保护内部部件。
泵体内有吸入口和排出口，用于引导液体的进出。
2. 叶轮：位于泵体内部的旋转部件，通常由几片对称的叶片组成。
当叶轮旋转时，它将液体推向泵体出口。
3. 导向壳：位于叶轮后面的部件，用于引导流体并改变其流动方向，以提高泵的效率。
4. 密封装置：用于防止液体泄漏到泵体外部。
常见的密封装置包括填料密封、机械密封和磁力密封等。
5. 轴承：用于支撑转子并减少摩擦。
常见的轴承类型包括滚动轴承和滑动轴承。
三、常见类型根据不同的工作原理和应用需求，水泵可以分为多种类型。
1. 离心泵：是最常见的水泵类型，通过叶轮的旋转产生离心力，将液体推向泵出口。
离心泵适用于大流量、低压力的应用，如农业灌溉和家庭供水。
2. 轴流泵：通过叶轮的旋转，将液体沿泵轴方向推送。
轴流泵适用于大流量、中等压力的应用，如排水系统和冷却循环。
3. 混流泵：结合了离心泵和轴流泵的特点，既具有离心泵的高压力能力，又具有轴流泵的大流量特性。
混流泵适用于中等流量、中高压力的应用，如供水系统和消防系统。
4. 螺杆泵：采用螺杆和泵体之间的螺旋槽结构，通过螺旋运动将液体推送。
螺杆泵适用于高黏度液体和固体颗粒含量较高的液体，如污水处理和石油行业。
四、应用领域水泵在各个领域中都有广泛的应用。
1. 农业：用于农田灌溉、温室水源和农作物施肥。

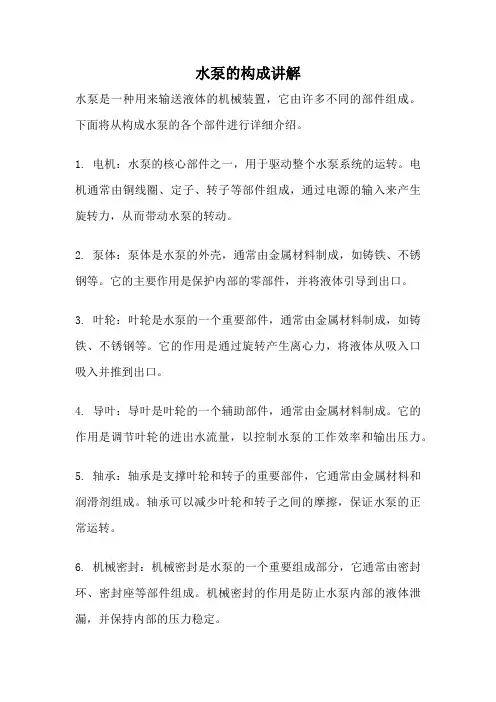

水泵的构成讲解
水泵的构成讲解水泵是一种用来输送液体的机械装置，它由许多不同的部件组成。
下面将从构成水泵的各个部件进行详细介绍。
1. 电机：水泵的核心部件之一，用于驱动整个水泵系统的运转。
电机通常由铜线圈、定子、转子等部件组成，通过电源的输入来产生旋转力，从而带动水泵的转动。
2. 泵体：泵体是水泵的外壳，通常由金属材料制成，如铸铁、不锈钢等。
它的主要作用是保护内部的零部件，并将液体引导到出口。
3. 叶轮：叶轮是水泵的一个重要部件，通常由金属材料制成，如铸铁、不锈钢等。
它的作用是通过旋转产生离心力，将液体从吸入口吸入并推到出口。
4. 导叶：导叶是叶轮的一个辅助部件，通常由金属材料制成。
它的作用是调节叶轮的进出水流量，以控制水泵的工作效率和输出压力。
5. 轴承：轴承是支撑叶轮和转子的重要部件，它通常由金属材料和润滑剂组成。
轴承可以减少叶轮和转子之间的摩擦，保证水泵的正常运转。
6. 机械密封：机械密封是水泵的一个重要组成部分，它通常由密封环、密封座等部件组成。
机械密封的作用是防止水泵内部的液体泄漏，并保持内部的压力稳定。
7. 进出口法兰：进出口法兰是水泵的连接部件，它通常由金属材料制成。
它的作用是连接水泵和输送液体的管道，以实现液体的进出。
8. 水封：水封是水泵的一个重要组成部分，它通常由密封环、密封座等部件组成。
水封的作用是防止水泵内部的液体泄漏，并保持内部的压力稳定。
9. 管道系统：管道系统是水泵的补充部件，它通常由金属材料制成。
它的作用是将输送液体的管道与水泵连接起来，以实现液体的输送。
10. 控制面板：控制面板是水泵的一个重要组成部分，它通常由电路板、按钮、显示屏等部件组成。
控制面板的作用是控制水泵的启停、调节水泵的运行参数等。
以上是构成水泵的各个部件的简要介绍。
水泵的工作原理是通过电机驱动叶轮旋转产生离心力，从而将液体从吸入口吸入并推到出口。
不同类型的水泵可能会有一些额外的部件或不同的工作原理，但总体上构成水泵的部件大致相同。
离心式水泵工作原理
离心式水泵工作原理
离心式水泵工作原理如下：
一、离心式水泵结构
离心式水泵主要由进水管道、泵体、叶轮、轴、机架、设备底座及动力等构成。
其中，泵体和叶轮为关键零部件，它们的水流动力学设计直接关系到水泵的性能和使用寿命。
二、工作原理
离心式水泵利用叶轮的离心力将水吸入泵体，再通过出水口将水喷射出去，以提供压力或流量。
具体工作原理如下：
1.启动水泵后，电动机带动轴转动，叶轮紧贴泵体上的静止导叶旋转。
2.由于离心力的作用，叶轮会将水不断吸入泵体，从而使出水口处的水压力增大，并流向外部。
3.水的流速通过泵体的设计来实现，在液体流动过程中，自然界存在水性摩擦力，
水泵额定流量在串联两侧应为空管，在管道内部应该盈满。
这就是离心式水泵工作的基本原理，通过离心力将水流转化为高压水流，使其快速通过管道输送到需要灌溉的农田，工业生产、市政建设等领域。
八年级物理水泵知识点汇总
八年级物理水泵知识点汇总本文为八年级物理的水泵知识点汇总，主要介绍水泵的定义、分类、工作原理、性能参数等内容。
一、水泵的定义和分类水泵是利用某种原理将液体吸入，然后压送到某处的机械设备。
水泵主要分为离心式水泵和容积式水泵两种。
二、离心式水泵知识点1. 离心式水泵的结构离心式水泵主要由叶轮、泵壳、进出口管口、轴承和密封装置组成。
2. 离心式水泵的工作原理离心式水泵的工作原理是利用电机驱动叶轮高速旋转，液体在叶轮的作用下产生离心力，从而产生压力，把水推到出口管道当中，完成抽水过程。
3. 离心式水泵的性能参数离心式水泵的性能参数主要有扬程、流量、效率和轴功率等。
三、容积式水泵知识点1. 容积式水泵的结构容积式水泵由于其“抽一次、推一次”的工作原理，结构比较复杂，主要由进口截止阀、进口管、叶轮、柱塞和出口管等组成。
2. 容积式水泵的工作原理容积式水泵的工作原理是利用柱塞在运动中周期性改变工作腔的容积，产生吸水与排水的作用，实现水的运输。
3. 容积式水泵的性能参数容积式水泵的性能参数主要有流量、排压、进口压力、出口压力等。
四、常见水泵故障及解决方法1. 水泵无法启动可能原因：电源故障，电机毁坏，启动电容故障等。
解决方法：检查电源和电路，更换电机或启动电容。
2. 水泵漏水可能原因：密封圈老化，密封面磨损，松动或破裂等。
解决方法：更换密封圈或密封面，增加密封。
3. 水泵流量减少可能原因：进口管道进水不足，吸入阀门失灵，泵体渗漏，叶轮磨损等。
解决方法：增加进口流量，更换吸入阀门，修理泵体漏水部位，更换叶轮。
以上是本文针对八年级物理水泵知识点的汇总，希望对学生们的学习有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。
水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）。
联轴器泵头（体_) 卧式机座
什么叫流量？用什么字母表示？用几种计量单位？如何换算？如何换算成重量及公式？
答：单位时间内泵排出液体的体积叫流量，流量用Q表示，计量单位：立方米/小时（m3/h）,升/秒（l/s）, L/s=3.6 m3/h=0.06 m3/min=60L/minG=Qρ G为重量ρ为液体比重例:某台泵流量50 m3/h，求抽水时每小时重量？水的比重ρ为1000公斤/立方米。
解：G=Qρ=50×1000(m3/h·kg/ m3)=50000kg / h=50t/h
什么叫扬程？用什么字母表示？用什么计量单位？和压力的换算及公式？
答：单位重量液体通过泵所获得的能量叫扬程。
泵的扬程包括吸程在内，近似为泵出口和入口压力差。
扬程用H表示，单位为米（m）。
泵的压力用P表示，单位为Mpa（兆帕），H=P/ρ.如P 为1kg/cm2，则H=（lkg/ cm2)/(1000kg/ m3) H=(1kg/ cm2)/(1000公斤/m3)=(10000公斤/m2)/1000公斤/m3=10m1Mpa=10kg/c m2,H=(P2-P1)/ρ (P2=出口压力P1=进口压力)
什么叫泵的效率？公式如何？
答：指泵的有效功率和轴功率之比。
η=Pe/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。
有效功率即：泵的扬程和质量流量及重力加速度的乘积。
Pe=ρg QH (W) 或Pe=γQH/1000 （KW）ρ：泵输送液体的密度（kg/m3）γ：泵输送液体的重度γ=ρg （N/ m3）g：重力加速度（m/s）质量流量Qm=ρQ (t/h 或kg/s)
什么叫额定流量，额定转速，额定扬程？
答：根据设定泵的工作性能参数进行水泵设计，而达到的最佳性能，定为泵的额定性能参数，通常指产品目录或样本上所指定的参数值。
如：50-125 流量12.5 m3/h为额定流量，扬程20m为
额定扬程，转速2900转/分为额定转速。
什么叫汽蚀余量？什么叫吸程？各自计量单位表示字母？
答：泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。
单位用米标注，用（NPSH）r。
吸程即为必需汽蚀余量Δh：即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。
吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）标准大气压能压管路真空高度10.33米。
例如：某泵必需汽蚀余量为4.0米，求吸程Δh？解：Δh=10.33-4.0-0.5=5.83米
什么是泵的特性曲线？包括几方面？有何作用？
答：通常把表示主要性能参数之间关系的曲线称为离心泵的性能曲线或特性曲线，实质上，离心泵性能曲线是液体在泵内运动规律的外部表现形式，通过实测求得。
特性曲线包括：流量-扬程曲线（Q-H），流量-效率曲线（Q-η），流量-功率曲线（Q-N），流量-汽蚀余量曲线（Q-（NPSH）r），性能曲线作用是泵的任意的流量点，都可以在曲线上找出一组与其相对的扬程，功率，效率和汽蚀余量值，这一组参数称为工作状态，简称工况或工况点，离心泵最高效率点的工况称为最佳工况点，最佳工况点一般为设计工况点。
一般离心泵的额定参数即设计工况点和最佳工况点相重合或很接近。
在实践选效率区间运行，即节能，又能保证泵正常工作，因此了解泵的性能参数相当重要。
什么是泵的全性能测试台？
答：能通过精密仪器准确测试出泵的全部性能参数的设备为全性能测试台。
国家标准精度为B级。
流量用精密蜗轮流量计测定，扬程用精密压力表测定。
吸程用精密真空表测定。
功率用精密轴功率机测定。
转速用转速表测定。
效率根据实测值：n=rQ102计算。
