图说S7-300(16)设置PLC密码保护
图说S7-300（16）设置PLC密码保护
当我们写好程序下载到PLC之后就希望PLC能正常稳定的运行。
为了防止人为出现的故障，要对PLC设置使用权限，来保护PLC程序不会被更改或程序被删除。
如何设置这个口令来保护PLC呢？？
一、打开硬件组态界面
打开STEP7 单击目录中的SIMATIC 300 station
双击右窗口的Hardware 图标,从而入硬件组态界面。
二、双击CPU模块
三、选择protection 选项卡
选项卡中有三个保护级别,它们具体功能如下:
保护级别(Protection level)
1. No protection（无保护）
2. Write-protection(写保护:程序可读不可写)
3. Write-/read protecti(读写保护:即不可读也不可写)
四、选择级别三（读写保护），并输入密码并保存.
设置好读写口令保护之后，当我们要改写程序或读程序时，就会弹出输入口令模框，提示您
输入口令，只有输入的口令正确才可以正常读写。
通过学习这一节课之后你可以为你的PLC设置口令保护了。
S7-200 300程序加密方法
S7-300程序加密加密步骤：1．打开程序编辑窗口LAD/FBD/STL；2．将要进行加密保护的程序块生成转换为源代码文件（通过选择菜单 File—>Generate source 生成）；3．在LAD/FBD/STL 窗口中关闭您的程序块，并在SIMATIC Manager项目管理窗口的source文件夹中打开上一步所生成的Source文件；4．在程序块的声明部分，TITLE行下面的一行中输入 KNOW_HOW_PROTECT；5．存盘并编译该Source文件（选择菜单File _Compile）；6．现在就完成了您程序块的加密保护。
加密后设计者保管好源文件（Source文件）。
如需解密，可将源文件中添加的KNOW_HOW_PROTECT删除并重新编译（选择菜单File _Compile）即可。
*******************************************************************************SIEMENS S7-300加密方法1、在STEP7中打开所要加密的项目。
2、在该项目的"HW Configu"窗口，鼠标右击所插入的CPU，选择“Object Properties..."选项。
3、在弹出的“Properties"对话框中，选择“Protection"窗口。
4、选择”Level of protection"下的“3:Write-/read protection"选项，并输入你所要输入的密码，然后单击“OK”确认。
5、保存硬件设置，下载至目标PLC。
注：以后每次重新上电后，如要读取或下载程序，系统都会提示您输入密码。
该密码设置不可恢复，请记牢密码。
*****************************************************************************************SIEMENS S7-200加密方法使用下列方法之一查看系统块，设置 CPU 选项：1.点击浏览条中的“系统块” 按钮。
S7-300程序加密方法
S7-300程序加密加密步骤：1．打开程序编辑窗口L A D/F B D/S T L；2．将要进行加密保护的程序块生成转换为源代码文件（通过选择菜单 F i l e—>G e n e r a t e s o u r c e生成）；3．在L A D/F B D/S T L窗口中关闭您的程序块，并在S I M A T I C M a n a g e r项目管理窗口的s o u r c e文件夹中打开上一步所生成的S o u r c e文件；4．在程序块的声明部分，T I T L E行下面的一行中输入 K N O W_H O W_P R O T E C T；5．存盘并编译该S o u r c e文件（选择菜单F i l e_C o m p i l e）；6．现在就完成了您程序块的加密保护。
加密后设计者保管好源文件（S o u r c e文件）。
如需解密，可将源文件中添加的K N O W_H O W_P R O T E C T删除并重新编译（选择菜单F i l e_C o m p i l e）即可。
*******************************************************************************S I E M E N S S7-300加密方法1、在S T E P7中打开所要加密的项目。
2、在该项目的"H W C o n f i g u"窗口，鼠标右击所插入的C P U，选择“O b j e c t P r o p e r t i e s..."选项。
3、在弹出的“P r o p e r t i e s"对话框中，选择“P r o t e c t i o n"窗口。
4、选择”L e v e l o f p r o t e c t i o n"下的“3:W r i t e-/r e a d p r o t e c t i o n"选项，并输入你所要输入的密码，然后单击“O K”确认。
西门子S7-300教程
02
西门子s7-300编程
s7-300编程语言介绍
S7-300编程语言
LAD
STL
FBD
西门子的S7-300系列PLC主要 使用STEP 7编程软件进行编程， 支持多种编程语言，包括LAD （梯形图）、STL（语句表）和 FBD（功能块图）。这些语言各 有特点，适合不同的应用场景 和编程习惯。
LAD是最常见的PLC编程语言 ，它使用图形化方式表示逻辑 控制，直观易懂，适合初学者 使用。
在故障。
听诊法
通过听设备运行时的声音，判 断是否存在异常响动或杂音， 从而判断故障部位。
触摸法
通过触摸设备的表面、温度等 ，判断设备是否过热、振动等 异常现象。
测试法
通过使用专业的测试工具和软 件，对设备的各项性能进行测 试，从而确定故障的原因和部
位。
s7-300的日常维护
定期检查
定期对设备进行外观、电源、电缆等检查， 确保设备正常运行。
02
它具有强大的指令集和数据处理能力，能够处理复 杂的逻辑和控制任务。
03
S7-300具有高可靠性和长寿命，能够在恶劣的工业 环境中稳定运行。
s7-300的硬件组成
在此添加您的文本17字
S7-300的硬件组成包括中央处理单元（CPU）、信号模块、 通讯模块、功能模块和接口模块等。
在此添加您的文本16字
PLC与HMI的通讯
02
通过以太网协议，实现S7-300 PLC与HMI设备的实时数据交换
和监控。
PLC与上位机的通讯
03
通过以太网协议，实现S7-300 PLC与上位机的数据交换和远程
监控。
04
西门子s7-300故障诊断与维护

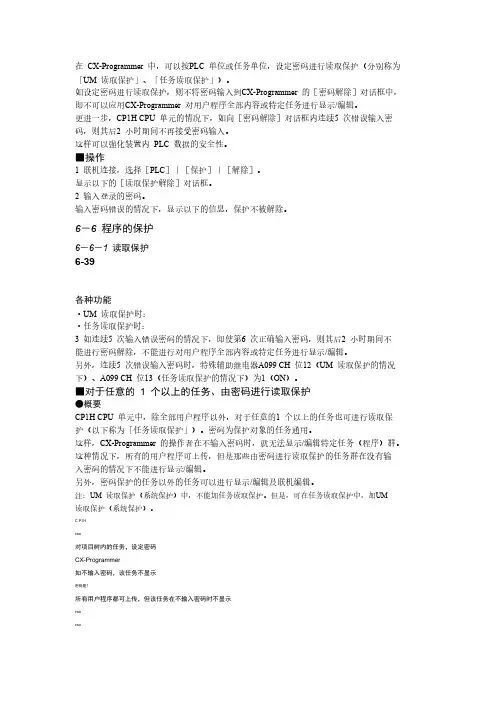

PLC密码保护设置-推荐下载
在CX-Programmer 中，可以按PLC 单位或任务单位，设定密码进行读取保护（分别称为「UM 读取保护」、「任务读取保护」）。
如设定密码进行读取保护，则不将密码输入到CX-Programmer 的［密码解除］对话框中，即不可以应用CX-Programmer 对用户程序全部内容或特定任务进行显示/编辑。
更进一步，CP1H CPU 单元的情况下，如向［密码解除］对话框内连续5 次错误输入密码，则其后2 小时期间不再接受密码输入。
这样可以强化装置内PLC 数据的安全性。
■操作1 联机连接，选择［PLC］｜［保护］｜［解除］。
显示以下的［读取保护解除］对话框。
2 输入登录的密码。
输入密码错误的情况下，显示以下的信息，保护不被解除。
6－6 程序的保护6－6－1 读取保护6-39各种功能·UM 读取保护时：·任务读取保护时：3 如连续5 次输入错误密码的情况下，即使第6 次正确输入密码，则其后2 小时期间不能进行密码解除，不能进行对用户程序全部内容或特定任务进行显示/编辑。
另外，连续5 次错误输入密码时，特殊辅助继电器A099 CH 位12（UM 读取保护的情况下）、A099 CH 位13（任务读取保护的情况下）为1（ON）。
■对于任意的 1 个以上的任务、由密码进行读取保护●概要CP1H CPU 单元中，除全部用户程序以外，对于任意的1 个以上的任务也可进行读取保护（以下称为「任务读取保护」）。
密码为保护对象的任务通用。
这样，CX-Programmer 的操作者在不输入密码时，就无法显示/编辑特定任务（程序）群。
这种情况下，所有的用户程序可上传，但是那些由密码进行读取保护的任务群在没有输入密码的情况下不能进行显示/编辑。
另外，密码保护的任务以外的任务可以进行显示/编辑及联机编辑。
注：UM 读取保护（系统保护）中，不能加任务读取保护。
但是，可在任务读取保护中，加UM读取保护（系统保护）。
S7-300的密码问题
S7-300的密码问题STEP7程序保护设置有3级：（1）由CPU模块面板上钥匙开关设置。
这时你需要将钥匙开关设置在RUNP或RUN位置；（2）写保护（如下载程序）；（3）读/写均保护（如上载/下载程序）。
记得密码自然能打开!已经被加密了，要是想打开的话，没有密码可能只有破解了!1．打开程序编辑窗口LAD/FBD/STL；2．将要进行加密保护的程序块生成转换为源代码文件（通过选择菜单 File—>Generate source 生成）；3．在LAD/FBD/STL 窗口中关闭您的程序块，并在SIMATIC Manager项目管理窗口的source文件夹中打开上一步所生成的source文件；4．在程序块的声明部分，TITLE行下面的一行中输入”KNOW_HOW_PROTECT”；Compile）；◊Save，File◊5．存盘并编译该source文件（选择菜单File 6．现在就完成了您程序块的加密保护。
提醒：不要丢失或删除源文件，否则程序被保护, 用户可以另存到其它目录中,或Export Source到硬盘中,再删除源文件,这样别人只能看到未保护的块。
用户可以选择如下三种保护级别：保护级别1：符合默认值保护级别2：只读访问方式保护级别3：不可读写访问方式用户可以在 S7 站进行硬件组态时设置一个 CPU 密码。
打开 CPU 的属性对话框，属性对话框内保护级别 2（只读访问方式）和设置密码都是被推荐的。
不知道密码而无法输入密码的用户只能在 CPU 里读取程序，用户无法修改程序。
具体问题连接请查看最后连接地址！另外，对程序的加密解密刚刚整理知识，请查看：/service/answer/zhishi_view.asp?Q_ID=5134 0&cid=1029其中“S7-300/400程序加密”有你需要的加密与解密处理方式，包括一楼的方法。
如果是用MMC卡的PLC的话，可以这样去做：首先将程序上载，再换一块新卡，将程序去掉保护后下进去。
西门子300PLC程序创建+CPU设置
西门子300P L C程序创建+C P U设置(总24页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March本文档只是个人总结笔记，可能存在错误的地方，他人查看请慎重——潘一：程序的创建（2种方式）方式一第一步进入软件，在“File”中选择“New Project Wizard~(新项目向导)”会弹出对话框“STEP 7 Wizard:New Project”，在该对话框里用鼠标左键点击“Preview<<(事先查看)”，会在该对话框下面出来个如图1的状态。
图1第二步鼠标左击该图中“Next(下一步)”，进入选择CPU型号和CPU的MPI地址，一般MPI的地址都默认为2。
第三步在完成第二步后，用鼠标左击该对话框里的“Next”,来进行OB块的选择，这里OB1必须选择，其他的OB块要根据实际的需要再添加，也可以先不添加，等程序创建完后再添加。
第四步在第三步的该页面中有“Language For Selected Blocks(选择块语言)”，这里有3个项目，只能选择其中的一个（STL语句表，LAD梯形图，FBD 功能图），根据个人喜好的编程语言选择其中一项。
然后点击该页面中的“Next”。
第五步完成第四步后进入的是为新创建的程序命名，命完名后点击该页面的“Finish(完成)”即可。
方式二第一步进入软件，点击软件中图标，该图标是新建项目的意思。
会弹出“New Project(新建项目)”对话框。
第二步在对话框里有设置新程序的名字和保存的地址，完成后点击该对话框里的“OK”。
第三步完成第二步后进入程序界面，把鼠标放在新程序名字上，并用鼠标右键选择里面的“Insert New Project(插入新项目)”，在里面选择实际的PLC类型。
第四步然后进入硬件组态，发现硬件组态中是空的，需要自己编辑硬件组态。
先要插入机架，注释：配置机架的原则——1号槽为电源模块（在S7-300中，可以不配置电源模块）。
基于西门子S7-300 PLC的电子密码锁系统设计
基于西门子S7-300 PLC的电子密码锁系统设计莫冰;刘长江【摘要】西门子S7-300可编程逻辑控制器(Programmable Logic Controller,PLC)在工业控制系统中有较为广泛的应用,但一直以来缺少密码锁方面的相关研究.针对西门子S7-300 PLC控制的相关工业设备,设计了一类内嵌式电子密码锁系统,并将该系统的解密与设密与PLC控制原理相结合,使其能直接应用于工业设备,从而实现设备的防盗功能.最后,采用软件STEP 7 SIMATIC对密码锁系统进行编程和测试,其仿真结果表明密码锁的功能是可靠且有效的.%The SIEMENS S7-300 PLC(Programmable Logic Controller) has been widely applied in industrial control systems, but there were few related researches of coded lock.In this paper, a class of embedded electronic lock systems is designed to control the industry devices based on SIEMENS S7-300 PLC.Integrating the decryption and encryption for the systems with PLC control principles, the systems can be directly applied to ensure the anti-theft function of the industry devices.Finally, the systems are programmed and tested by using STEP 7 SIMATIC, and the simulation results show that the lock is reliable and effective.【期刊名称】《微型机与应用》【年(卷),期】2017(036)010【总页数】5页(P7-10,14)【关键词】密码锁;PLC;STEP7SIMATIC;S7-300【作者】莫冰;刘长江【作者单位】四川理工学院自动化与信息工程学院,四川自贡 643000;四川理工学院数学与统计学院,四川自贡 643000;四川理工学院数学与统计学院,四川自贡643000【正文语种】中文【中图分类】TP277纵观密码锁的悠久历史，其种类繁多，从机械密码锁发展到如今功能齐全的电子密码锁。
S7-300
定时中断组织块OB35西门子S7-300/400有9个定时中断组织块：OB30、OB31、OB32、OB33、OB34、OB35、OB36、OB37、OB38 。
CPU可以定时中断去执行这些模块中的程序，即:每隔一段时间就停止当前的程序，转去执行定时中断组织块中的程序，执行结速后再返回。
相当于单片机的定时中断。
这9个组织块功能相同，你可以选择其中之一使用，区别是它们的中断优先级不同，如果程序中用到了多个定时中断组织块，应设好它们的执行优先级。
S7-300CPU 可用的定时中断组织模块是OB35，在300站点的硬件组态中，打开CPU 属性设置可以看到其它的中断组织块为灰色。
OB35默认的调用时间间隔为100ms 我们可以根据需要更改，定时范围是1-60000毫秒(ms)设置中断时间间隔如下图所示注意：设置的时间必须大于OB35中程序执行所花费的时间。
例如：如果中断时间间隔为50ms而OB35中的程序花费的时间是70ms,那么OB35中的程序还没执行完毕就产生第二次中断，程序就会出错，这显然是我们不想看到的结果。
以现在的技术，让你间隔一小时去月球拿一块石头你能做到吗？？？去月球所用的时间大于去月球的时间间隔，你做不到吧？？？正确设置：中断时间间隔大于OB35中程序执行完毕一次所需的时间使用FB41实现PID控制在自动化领域中常常要用到PID控制，而常规仪表里一个控制器就只能实现一路的PID 控制，如果要现实多路的PID控制成本就会变得非常高，而且不便于我们集中控制与管理。
经过学习西门子S7-300PLC，我们可以使用模块FB41来实现PID控制，FB41就相当于我们常规仪表里的控制器，既然是PID控制器就应该能够设定P、I、D参数。
即：比例度、积分时间、微分时间。
常规仪表的面板上可以更改PID参数，又有手动/自动切换按钮等。
今天我们要做的就是使用S7-300PLC 的FB41来代替常规仪表，如何使用FB41来实现PID控制的呢？？FB41是一个功能块，它所能实现的功能（PID）已经由专业人员设计好，我们只要调用它，并根据我们的需要来更改相应的参数即可使用。
PLC s7-300密码锁课程设计 论文
《 PLC 》课程设计专业名称：班级：学号：姓名：指导教师日期：《PLC课程设计》评阅书本设计是采用西门子S7-300 PLC来设计6位密码程序的，设计的密码锁外观图类似于银行取款机台上的键盘。
给人感觉就和那种输入密码的过程一样。
其实不然，本设计中采用了MOVE指令的控制特点，每按下一个按键就把每一位密码送入指定的地址。
本设计主要分为重置密码和输入密码两部分，初始密码设定6位，重置密码和输入密码分别是6位有效，这样一来设定的开锁密码位数就能和原密码一一对应了，如果密码锁报警的话必须输入正确密码，才能解除报警。
否则只能按下复位按钮，密码还原成设定原始密码。
【关键词】密码锁可编程序控制器梯形图摘要 (I)1 设计任务 (3)2 设计原理及电气线路图 (4)2.1设计原理 (4)2.2 I/O分配表 (5)2.3 I/O接线图 (6)3程序设计和组态设计 (7)3.1组态设计 (7)3.2程序设计 (8)4调试结果及分析 (20)4.1调试现象及其分析 (20)4.3功能实现 (20)4.3程序设计的局限性和优点 (20)5 总结 (21)6参考文献 (22)试看结束!1、设计任务PLC设计一个6位密码锁，实现对重要场所的安全门控。
1、控制要求1）输入密码正确时，执行开门信号。
2）密码输入错误三次以上时，报警，密码输入正确后，取消报警。
3）重设密码。
2、密码锁面板图如下3、灯从左到右依次为：输入密码指示灯，有输入时指示灯，重设密码指示灯密码正确指示灯，密码错误指示灯，报警指示灯2设计原理及电气控制线路图2.1 设计原理1、原理：本设计的主要设计理念就是把输入的6位密码依次存入6个地址当中，原密码存在另外6个地址，然后利用6个比较器按顺序让输入的密码和原密码逐位比较，如果它们输出结果全部为真说明密码正确，否者密码错误。
首先对0~9 这十个按键从M0.0~M1.0按顺序分别分配一个地址，在输入第一位密码时候，因为输入0~9都有可能，所以就把0~9这十个按键用十个网络通过MOVE分别把0~9这十个数传送到同一个地址，因为它们是并的关系所以每次只能有一个网络工作，这样就能实现按下几显示几，然后利用计数器检测输入密码时按下几次，利用比较指令如果CMP为真那么输入第一位密码，然后第二位、第三位…重置密码也是如此，最后把6个总的比较器输出串联如果结果全部为真说明密码正确，否则密码错误，再加一个计数器让密码正确信号给它置位，密码错误信号给它计数如过密码错误三次就启动报警信号，这样也实现了密码正确解除报警的功能。
