图1－1插入式无极继电器
无极继电器有JWXC-2000、JWXC-1700、JWXC-1000、JWXC-7、JWXC-2.3、JWXC-370/480型及缓放的JWXC-H600、JWXC-H340、JWXC-500/H300等品种。
5.展示任务
任务完成后根据制定的计划，分组考核，现场打分，总结。
6.评价反馈
根据制定的计划认知闸机各个模块结构，根据评分标准对学生认知进行考核。
考核分为四个级别：即优秀、良好、合格、不合格。
优秀：能在规定时间内完成所有的实训题90%以上者；
良好：能在规定时间内完成所有的实训题的80%-90%者；
合格：能在规定时间内完成所有的实训题的60%-80%者；。

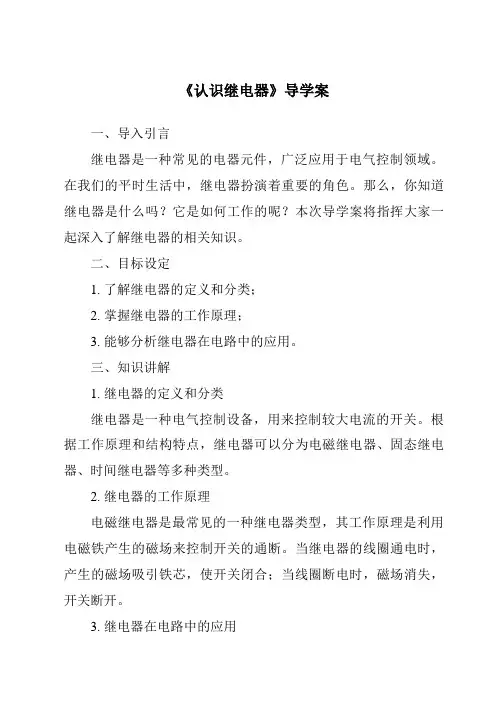

《认识继电器核心素养目标教学设计、教材分析与教学反思-2023-2024学年高中通用技术地质版201
《认识继电器》导学案一、导入引言继电器是一种常见的电器元件，广泛应用于电气控制领域。
在我们的平时生活中，继电器扮演着重要的角色。
那么，你知道继电器是什么吗？它是如何工作的呢？本次导学案将指挥大家一起深入了解继电器的相关知识。
二、目标设定1. 了解继电器的定义和分类；2. 掌握继电器的工作原理；3. 能够分析继电器在电路中的应用。
三、知识讲解1. 继电器的定义和分类继电器是一种电气控制设备，用来控制较大电流的开关。
根据工作原理和结构特点，继电器可以分为电磁继电器、固态继电器、时间继电器等多种类型。
2. 继电器的工作原理电磁继电器是最常见的一种继电器类型，其工作原理是利用电磁铁产生的磁场来控制开关的通断。
当继电器的线圈通电时，产生的磁场吸引铁芯，使开关闭合；当线圈断电时，磁场消失，开关断开。
3. 继电器在电路中的应用继电器在电路中起到了重要的作用，常用于控制电机、灯光、加热器等设备的开关。
通过继电器，可以实现遥距离、高电流的控制，珍爱电路和设备的安全运行。
四、实例分析假设我们需要控制一个灯泡的开关，可以通过继电器来实现。
接通继电器的线圈，使其闭合，从而控制灯泡的通断。
这样既方便了操作，又提高了安全性。
五、教室练习1. 什么是继电器？它的工作原理是什么？2. 举例说明继电器在电路中的应用。
3. 如果需要控制一个电机的启停，你会选择什么类型的继电器？六、拓展延伸1. 了解更多类型的继电器，如固态继电器、时间继电器等；2. 钻研继电器的故障检测和维修方法；3. 设计一个包含继电器的电路图，并进行实际搭建和测试。
七、总结反思通过本次导学案的进修，我们对继电器有了更深入的了解，掌握了其工作原理和应用方法。
继电器在电气控制领域具有重要作用，希望大家能够继续深入进修，提升自己的专业知识。

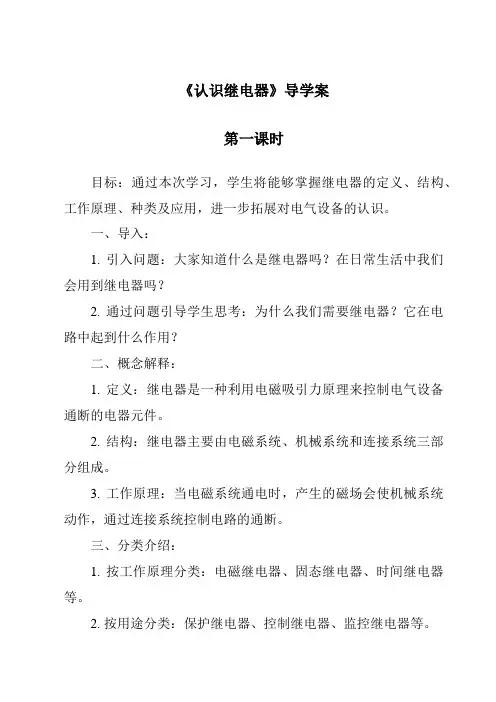

《认识继电器导学案-2023-2024学年高中通用技术粤科版》
《认识继电器》导学案第一课时目标：通过本次学习，学生将能够掌握继电器的定义、结构、工作原理、种类及应用，进一步拓展对电气设备的认识。
一、导入：1. 引入问题：大家知道什么是继电器吗？在日常生活中我们会用到继电器吗？2. 通过问题引导学生思考：为什么我们需要继电器？它在电路中起到什么作用？二、概念解释：1. 定义：继电器是一种利用电磁吸引力原理来控制电气设备通断的电器元件。
2. 结构：继电器主要由电磁系统、机械系统和连接系统三部分组成。
3. 工作原理：当电磁系统通电时，产生的磁场会使机械系统动作，通过连接系统控制电路的通断。
三、分类介绍：1. 按工作原理分类：电磁继电器、固态继电器、时间继电器等。
2. 按用途分类：保护继电器、控制继电器、监控继电器等。
四、案例分析：1. 保护继电器案例：过流继电器、过压继电器等。
2. 控制继电器案例：交流接触器、直流接触器等。
3. 实际应用案例：电梯控制系统、空调控制系统等。
五、拓展延伸：1. 讨论继电器在各个领域的应用情况，并分析其优缺点。
2. 设计一个简单的电路，利用继电器实现开关控制，检验学生对继电器工作原理的理解。
六、总结：通过本节课的学习，我们深入了解了继电器的定义、结构、工作原理、种类及应用。
继电器在电气控制领域中起着不可或缺的作用，希望同学们能够在今后的学习和工作中运用所学知识，更好地理解和应用电气设备。
第二课时导学目标：通过本节课学习，学生将能够理解继电器的工作原理、分类以及应用领域，了解继电器在电路中的作用并能够简单地进行继电器的电路设计。
一、导入1. 引入话题：请同学们回想一下日常生活中哪些设备需要使用到继电器？让学生分组讨论并分享观点。
2. 观察实验：展示一个简单的继电器模型，让学生观察并尝试开关控制继电器的通断状态。
3. 引发思考：请学生思考继电器的作用是什么？为什么在电路设计中需要使用继电器？二、学习内容1. 继电器的定义：介绍继电器是一种电控开关，它通过控制电磁吸合或者释放来实现电路的通断。
继电器教学1课件ppt
双位继电器（五脚继电器）
（３０端子）
（８７a端子） （８７端子）
（８６端子）
（８5端子）
2024/8/5
经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
六、继电器的检测
1、线圈的检测：
将万用表拨至200Ω档，然后 将两表笔分别与线圈接线脚 (85--86端子）接触，测量其电阻 值；
（1）正常时线圈阻值约 ７５～８０ Ω左右。
2024/8/5
经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
六、继电器的检测
将万用表拨至200Ω档，然后 将两表笔分别与线圈接线脚 (85--86端子）接触，测量其电阻 值；
（2）若测量电阻值为∞， 说明线圈断路；
2024/8/5
经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
六、继电器的检测
（2）常开触点检测：
用两根跨接线把12V的蓄电池 电压给线圈通电，将万用表拨至 200Ω档，然后将两表笔分别与常 开触点接线脚(30--87端子）接 触，测量其电阻值。
A、 正常时万用表应有阻值且 ≤1.4Ω。
2024/8/5
经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
《任务一 体验继电器的作用》教学设计教学反思-2023-2024学年高中通用技术苏教版2019选择性
《体验继电器的作用》教学设计方案（第一课时）一、教学目标：1. 了解继电器的定义和基本工作原理。
2. 通过实际操作，理解继电器在电路中的作用。
3. 掌握继电器的应用方法和注意事项。
4. 培养动手能力和观察能力。
二、教学重难点：1. 教学重点：实际操作体验继电器的工作原理及作用。
2. 教学难点：理解继电器的工作原理，掌握正确的应用方法。
三、教学准备：1. 继电器实物及模型。
2. 所需电路板和相关电子元件。
3. 操作手册和教学PPT。
4. 实验安全设备和防护用品。
四、教学过程：（一）引入课题通过实验引入课题，激发学生兴趣。
例如，通过演示灯泡亮灭的简单实验，让学生观察继电器的工作状态，并引导学生思考继电器的作用。
（二）讲解继电器的原理和结构通过图片和实物展示，向学生介绍继电器的原理和结构。
让学生了解继电器是由触点、线圈和衔铁组成，当线圈通电时，产生磁场，使衔铁吸合，从而接通或断开电路。
（三）实验操作1. 实验一：继电器接线实验。
让学生根据继电器的实物接线图，毗连继电器电路。
通过实验操作，让学生了解继电器的工作原理和接线方法。
2. 实验二：继电器触点通断实验。
在继电器线圈通电和断电时，观察继电器触点的通断情况，让学生了解继电器在电路中的作用。
3. 实验三：继电器触点延时通断实验。
通过实验，让学生了解继电器在电路中的延时作用。
（四）案例分析通过分析实际应用中的继电器案例，让学生了解继电器的应用范围和注意事项。
例如，在电路中如何选择合适的继电器，如何维护继电器等。
（五）教室讨论让学生讨论在实际应用中可能遇到的问题和解决方法，加深学生对继电器作用的认识。
（六）小结教师对本节课的内容进行总结，强调继电器的作用和应用范围，鼓励学生进一步探索和学习相关知识和技能。
教学设计方案（第二课时）一、教学目标：1. 理解继电器的原理及作用。
2. 掌握继电器在电路中的毗连方式。
3. 能够在实际电路中正确应用继电器。
4. 培养实践操作能力和问题解决能力。

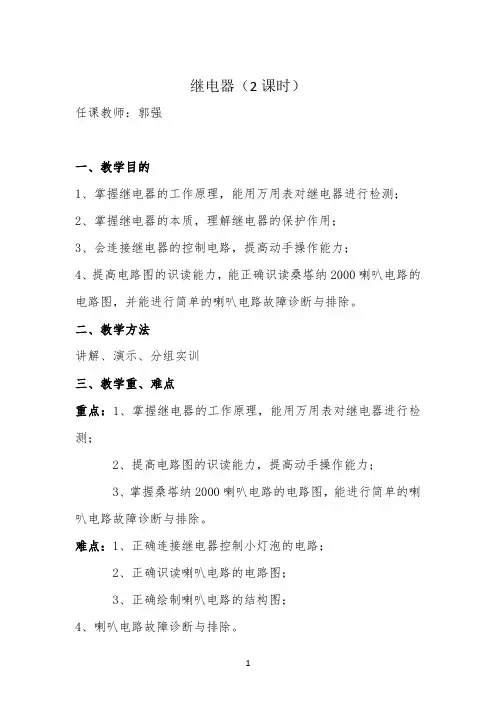

继电器教案 【完整版】
继电器（2课时）任课教师：郭强一、教学目的1、掌握继电器的工作原理，能用万用表对继电器进行检测；2、掌握继电器的本质，理解继电器的保护作用；3、会连接继电器的控制电路，提高动手操作能力；4、提高电路图的识读能力，能正确识读桑塔纳2000喇叭电路的电路图，并能进行简单的喇叭电路故障诊断与排除。
二、教学方法讲解、演示、分组实训三、教学重、难点重点：1、掌握继电器的工作原理，能用万用表对继电器进行检测；2、提高电路图的识读能力，提高动手操作能力；3、掌握桑塔纳2000喇叭电路的电路图，能进行简单的喇叭电路故障诊断与排除。
难点：1、正确连接继电器控制小灯泡的电路；2、正确识读喇叭电路的电路图；3、正确绘制喇叭电路的结构图；4、喇叭电路故障诊断与排除。
四、教学准备演示器材、分组实训器材、工作页、多媒体课件五、教学过程清点学生人数1、电铃模型引入；2、展示中央接线盒，引入课题，继电器是汽车电子元件中非常普遍的一种；3、提出问题，什么是继电器继电器的作用是什么继电器是如何工作的4、演示电磁铁的磁力实验，结合电磁铁讲解常见的四角继电器和五角继电器的工作原理；5、分组演示85-86端子的吸合实验，利用万用表的蜂鸣档测量85-86端子，以及30-87通电前后的状态，学生参与；6、结合电路符号，讲解四角、五角继电器的原理；7、学生设计电路，用四角继电器控制小灯泡发光；8、分组实训，进行电路连接，并完成工作页的相关内容，教师巡回指导，要求规范、安全，不得出现短路：利用四角继电器控制小灯泡，比一比，看一看，哪个小组的电路连接的又快又准确；9、分组实训，进行电路连接，并完成工作页的相关内容，教师巡回指导，要求规范、安全，不得出现短路：利用五角继电器控制两个小灯泡，比一比，看一看，哪个小组的电路连接的又快又准确；10、各小组交流心得，教师结合实际情况进行点评。
11、实车电路分析，结合多媒体课件，分析桑塔纳2000喇叭电路的电路图，说明喇叭继电器的作用；12、各小组根据电路图，完成喇叭工作的电流走向，并画出喇叭电路的结构图，教师巡回检查指导；13、提出思考问题：结合电路图，试分析喇叭电路可能存在的故障点，并提出相应的排除方法。

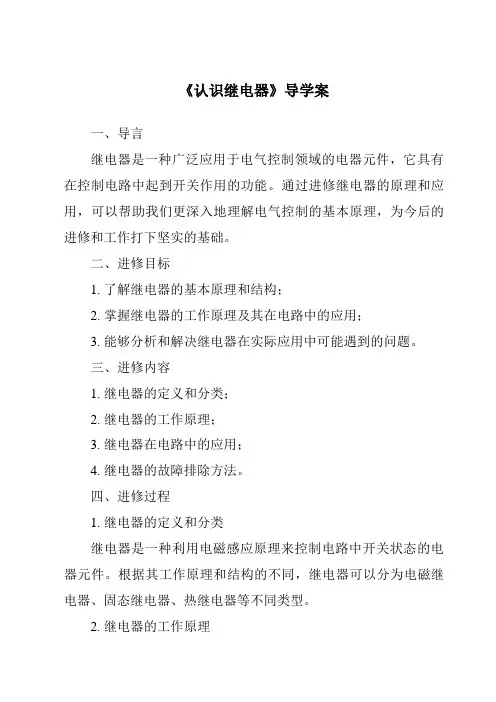

《认识继电器导学案》
《认识继电器》导学案一、导言继电器是一种广泛应用于电气控制领域的电器元件，它具有在控制电路中起到开关作用的功能。
通过进修继电器的原理和应用，可以帮助我们更深入地理解电气控制的基本原理，为今后的进修和工作打下坚实的基础。
二、进修目标1. 了解继电器的基本原理和结构；2. 掌握继电器的工作原理及其在电路中的应用；3. 能够分析和解决继电器在实际应用中可能遇到的问题。
三、进修内容1. 继电器的定义和分类；2. 继电器的工作原理；3. 继电器在电路中的应用；4. 继电器的故障排除方法。
四、进修过程1. 继电器的定义和分类继电器是一种利用电磁感应原理来控制电路中开关状态的电器元件。
根据其工作原理和结构的不同，继电器可以分为电磁继电器、固态继电器、热继电器等不同类型。
2. 继电器的工作原理电磁继电器是由线圈、铁芯和触点组成的。
当线圈通电时，会在铁芯上产生磁场，使得触点闭合或断开，从而实现电路的开关控制。
固态继电器则是利用固体电子器件来控制电路的开关状态，具有体积小、寿命长等优点。
3. 继电器在电路中的应用继电器在电路中广泛应用于各种控制系统中，如自动化生产线、家用电器等。
通过继电器的开合，可以实现对电路的控制和珍爱，提高系统的稳定性和可靠性。
4. 继电器的故障排除方法在实际应用中，继电器可能会出现各种故障，如触点焊死、线圈断路等。
针对不同的故障情况，可以采取相应的排除方法，如更换触点、修复线圈等。
五、进修总结通过本次进修，我们了解了继电器的基本原理和应用，掌握了继电器在电路中的工作原理和故障排除方法。
希望同砚们能够加深对继电器的理解，为今后的进修和工作打下坚实的基础。
六、拓展练习1. 请简要说明固态继电器与电磁继电器的区别和优缺点。
2. 如果在实际应用中遇到继电器不能吸合的问题，你将采取什么措施进行排查和解决？七、课后作业1. 阅读相关资料，进一步了解继电器的应用领域和发展趋势；2. 设计一个简单的电路，应用继电器控制灯泡的开关状态，并进行实际搭建和测试。
《认识继电器导学案-2023-2024学年高中通用技术地质版2019》
《认识继电器》导学案第一课时导学案《认识继电器》导学目标：通过本节课的学习，学生能够了解继电器的工作原理、结构以及应用领域，掌握继电器的基本工作原理和使用方法。
一、导入1. 讲述生活中继电器的应用场景，引起学生对继电器的兴趣。
2. 提出问题：你知道继电器的工作原理是什么吗？它在电路中起到什么作用？二、学习内容1. 继电器的定义：继电器是一种电控开关，通过控制电磁吸合、断开电路来起到控制电路的作用。
2. 继电器的结构：继电器主要由电磁线圈、铁芯、触点、导电弹簧等部分组成。
3. 继电器的工作原理：当继电器通电，电磁线圈产生磁场，使铁芯吸引，进而使触点闭合或断开，从而实现电路的通断控制。
4. 继电器的应用领域：继电器广泛应用于电气控制系统、自动化设备、家用电器等领域。
三、课堂活动1. 小组讨论：请同学们分组讨论继电器在实际生活中的应用，并分享讨论结果。
2. 实践操作：老师现场演示如何使用继电器控制灯的开关，并让学生亲自操作。
3. 案例分析：分析一个故障电路的问题，并让学生思考如何通过继电器来解决。
四、知识检测1. 选择题：继电器是一种什么类型的电器？A. 电热器B. 电阻器C. 电控开关D. 电感器2. 判断题：下列哪项不是继电器的主要组成部分？A. 电磁线圈B. 铁芯C. 发光二极管D. 触点3. 简答题：举例说明一个实际生活中使用继电器的场景，并描述继电器的作用。
五、课后作业1. 思考题：你认为继电器在未来的发展中将有怎样的应用？2. 实践任务：设计一个简单的电路，使用继电器控制灯泡的亮灭，并写出具体操作步骤。
3. 学习笔记：总结本节课学习到的关于继电器的知识点，做好笔记备复习。
六、扩展阅读有兴趣的同学可以查阅有关继电器的更多知识，或者搜索相关文献资料，深入了解继电器在电路中的应用和发展趋势。
通过本节课的学习，相信同学们对继电器有了更深入的认识，掌握了继电器的基本知识和使用方法。
希望同学们能够在课后进行实践操作，加深对继电器的理解，为将来的学习和工作打下坚实基础。
继电器教案
继电器教案第一篇：继电器教案继电器教学目的：了解电磁学原理在汽车上的应用，熟悉继电器的基本结构，掌握检测继电器通断的方法。
授课类型：新授课课时安排：1课时教具：课本教学重点：继电器的结构和工作原理。
教学难点：用万用表检测继电器控制电路。
教学过程一、继电器的基本结构和工作原理1、基本结构继电器是由电磁系统和触点系统两大系统组成的。
电磁系统（感受系统）：线圈、铁心、衔铁等电磁系统（感受系统）：线圈、铁心、衔铁等2、工作原理（1）线圈通电→产生磁通→电磁吸引力→衔铁吸向铁心→衔铁带动动接点动作→继电器励磁（吸起）（2）线圈断电→吸引力下降→衔铁依靠重力落下→继电器失磁（落下）二、继电器的作用继电器具有继电特性，能以极小的电信号来控制执行电路中功率相当大的对象。
三、继电器的分类1、按动作原理分类电磁继电器：通过线圈产生磁场，信号设备中常用感应继电器：通过线圈产生的交变磁场与翼板中的另一交变磁场所感应的电流相互作用，翼板转动。
如，相敏轨道电路所使用的交流二元继电器2、按动作电流分直流继电器交流继电器：交流电源供电，如，信号机点灯电路中用于监督信号机是否灭灯的灯丝继电器，用于信号机灯泡主、副灯丝转换的灯丝转换继电器等3、按动作快慢分正常动作继电器：衔铁动作时间0.1-0.3秒,大部分信号继电器属于此范围缓动继电器：包括缓吸和缓放两种,衔铁动作时间超过0.3秒4、按工作可靠度分安全型继电器（N型）：依靠重力作用释放衔铁非安全型继电器（C型）：依靠弹力保证继电器落下，又称弹力式继电器四、安全型继电器整流式继电器应用于交流电路中，其电磁系统、触点系统、动作原理与直流无极继电器基本相同，在直流无极继电器的基础上增加整流电路，一般采用四个二极管组成桥式整流电路。
五、巩固练习1、继电器根据电磁原理随着（）的动作，动接点与静接点接通或断开，从而实现对其他设备的控制。
A 衔铁 B 线圈 C 铁芯 D 轭铁2、按（）分类，继电器可分为电磁继电器和感应继电器。
继电器 教案
继电器教案标题：继电器教案教案概述：本教案旨在通过设计和实施一系列的教学活动，帮助学生理解和掌握继电器的基本原理、功能和应用。
通过理论学习和实践操作，学生将能够了解继电器的工作原理、使用方法以及在电路中的应用。
教学目标：1. 理解继电器的基本原理和工作机制。
2. 掌握继电器的基本构造和功能。
3. 能够正确连接和操作继电器。
4. 能够设计简单的电路并应用继电器进行控制。
5. 培养学生的实践操作能力、团队合作意识和创新思维。
教学重点：1. 继电器的工作原理和基本构造。
2. 继电器的使用方法和应用场景。
3. 继电器在电路中的连接和控制方法。
教学准备：1. 继电器和相关电子元件。
2. 实验电路板和电源。
3. 实验工具：万用表、电线、电阻等。
4. 相关教学资料和案例分析。
教学过程：一、导入（5分钟）1. 利用一个简单的实例引导学生思考：当我们需要通过一个开关控制一个较大的电器时，应该如何实现？请思考并写下你的答案。
二、理论学习（15分钟）1. 介绍继电器的基本概念和原理，包括继电器的构造、工作原理和工作过程。
2. 解释继电器的功能和应用场景，如电路中的自动控制、电器保护等。
3. 展示继电器在不同领域中的应用案例，激发学生的兴趣和好奇心。
三、实验操作（30分钟）1. 分发实验材料和工具，组织学生进行实验操作。
2. 指导学生正确连接继电器和其他电子元件，如开关、电源等。
3. 引导学生观察和记录实验现象，并进行简单的数据分析和讨论。
4. 鼓励学生尝试设计不同的电路，实现不同的控制功能。
四、小组讨论（15分钟）1. 将学生分成小组，让他们分享实验过程中的观察和发现。
2. 引导学生讨论继电器在实际生活中的应用场景，并提出自己的创新想法。
3. 鼓励学生就继电器的优缺点进行讨论和思考。
五、总结和展示（10分钟）1. 总结继电器的基本原理、功能和应用。
2. 邀请学生展示他们设计的电路和应用案例。
3. 提醒学生在实际生活中合理应用继电器，并注意电器安全。
信号基础教案继电器
