第1篇一、顶管工程施工原理顶管法施工是利用顶管机在地下将管道按设计要求推进，实现管道铺设的一种施工方法。
顶管机在工作井内组装，通过液压系统提供推力，将管道一节一节地顶进至接收井。
顶管法施工适用于地下管道、隧道、电缆等工程。
二、顶管工程施工工艺流程1. 工程准备：熟悉图纸，了解顶进管道的实际长度、埋深、管道的设计要求和结构要求，掌握穿越段地质情况。
办理相关手续，收集现场工程资料，配备相关设备、材料及辅助设施。
2. 测量放线：在工作井后座位置设置测量机座，测量基座由地面引入地下，将激光经纬仪放置在其上调平后，使激光经纬仪发射的激光沿着顶进方向水平射出，打在工具头的测量靶位上，通过望远镜读出工具头的偏差。
每隔0.5m记录一次。
3. 工作井施工：根据现场情况，结合施工单位常规顶管工作井结构，逆作井施工。
工作井施工完成后，进行基坑支护。
4. 顶管设备安装：在工作井内安装液压千斤顶、顶管机等设备，接好照明、油管等管线。
5. 洞口人工开挖：在顶管机前方进行人工开挖，确保顶管机顺利进入。
6. 管道顶进：启动液压系统，通过液压千斤顶提供推力，将管道一节一节地顶进至接收井。
在顶进过程中，通过激光经纬仪测量顶管方向，边顶进边排土边调整，直至将管道顶至目标坑内。
7. 管道贯通检查：管道顶进完成后，进行管道贯通检查，确保管道铺设质量。
8. 检查井砌筑及回填：在接收井处进行检查井砌筑，回填土方。
三、注意事项1. 地质条件：了解穿越段地质情况，确保顶管施工顺利进行。
2. 施工安全：做好施工现场安全管理，确保施工人员安全。
3. 环境保护：做好施工现场环境保护，防止扬尘污染。
4. 施工精度：严格控制顶管方向、管道铺设质量，确保工程满足设计要求。
5. 施工进度：合理安排施工计划，确保工程按期完成。
总之，顶管工程施工是一种高效、环保的地下管道铺设技术。
在施工过程中，要严格按照施工工艺流程进行操作，确保工程质量和施工安全。
第2篇一、顶管工程施工原理顶管工程施工原理是在管道的沿线按设计的方案设置工作井或坑，工作井或坑内设置坚固的后座，吊进液压千斤顶以及要顶进的混凝土管，接好照明、油管等管线，然后用液压千斤顶缓慢顶进，通过人工开挖方式，将混凝土管顶进。
顶管施工方式
顶管施工方式（二）引言概述：顶管施工方式是一种常用的地下管道施工方法，广泛应用于城市基础设施建设等领域。
本文将对顶管施工方式进行详细介绍，包括施工原理、施工步骤、施工工具和材料等方面的内容。
希望通过对该施工方式的深入了解，能够更好地指导实际工程中的顶管施工。
正文内容：一、施工原理1.顶管施工的基本原理是通过推进方式完成管道的铺设，利用管道自身的重力和推进力完成管道的安装。
2.在施工过程中，首先需要清理地面，并确定施工的起点和终点。
然后将顶管预制好的管道片段通过推进机械逐段推进到所需位置。
3.推进的同时，需要不断加固管道的支撑结构，以保证施工过程中的安全性和稳定性。
二、施工步骤1.准备工作：包括地面准备、测量和标记等。
首先需要清理地面，确保施工区域没有杂物和障碍物。
然后进行测量和标记，确定管道的起点和终点，并制定施工方案。
2.预制管道片段：根据实际需要，预制管道片段，并进行质量检测。
确保每个管道片段的尺寸和质量符合要求。
3.推进施工：使用推进机械，逐段推进管道片段到所需位置。
在推进的同时，需要进行加固工作，确保管道的稳定性。
4.连接和密封：在管道推进完成后，需要将各个管道片段进行连接，并进行密封处理，以确保管道的完整性和密封性。
5.测试和验收：施工完成后，需要进行相关测试和验收工作，确保管道的质量和性能符合要求。
三、施工工具和材料1.推进机械：主要包括液压推进机、钻推管机、盾构机等。
这些机械能够提供足够的推力和稳定性，使施工过程更加顺利。
2.支撑结构：包括支撑架、支撑杆和支撑梁等。
这些支撑结构能够提供足够的支撑力和稳定性，保证施工过程的安全性。
3.预制管道片段：通常采用混凝土、钢管等材料制作预制管道片段。
这些管道片段需要符合相关的材料标准和使用要求。
4.连接和密封材料：包括胶水、密封胶等。
这些材料能够保证管道连接处的密封性和防水性。
四、施工注意事项1.施工前需要进行充分的准备工作，包括施工图纸的制定、施工方案的制定、施工人员的培训等。
顶管施工详解
一、真空泵抽水系统
• 井点排水要求降低的水位不大，不超过数米，所排水 量一般较小，因此常采用真空系统抽水。 • 采用真空泵的井点称为轻型井点，轻型井点降水深度 一般不超过6m。
二、水射泵抽水系统
• 有自来水的地方，可用水射泵形成真空，称为喷射井 点。水射泵造成的真空度较高，降水深度可达8m。 • 在管道施工中，井点常沿沟槽排列成行，用总管连接， 总管通真空系统。
施工预算
施工说明 编制 施工 组织 设计
工程性质、范围、工期； 施工方法和进度； 施工材料和机具设备； 确保工程质量和安全施工的技 术措施； 劳动力安排； 施工用地安排； 雨季、冬季、汛期的施工措施。
施工总平面图、施工分段图、 施工工艺图 总进度计划表、材料供应计划 表、机具设备供应计划表、劳 动力安排计划表。
送水、排泥泵
挤压式
挤压切土：凭借机头的挤压口，将机头顶入土中，一 段土体被挤进顶管机头，然后用钢丝绳沿挤压口内缘切 断土体，落在出土车或运土机上，运至工作坑。
挤压切土法
机械切土法
机械切土： 机头设有刀盘而 进行机械切土， 边切土边顶进， 切削下来的土， 用输送机运至 工作坑。
2、 管节顶进方向控制
施工设计图 施工计划表
施工预算
预算编制说明、分类工程量计 算清单、工程预算
初步验收 竣 工 验 收 竣工终验
由施工单位组织，邀请 有关工程建设单位、工程设 计单位、监理单位、质量管 理部门和工程接管单位参加
建设单位组织，必须对 工程竣工技术资料进行详细 验收
前期阶段文件
工程项目的有关请示、批复、 批准文件、立项报告、可研 报告、初设报告及其批复、 工程概况、施工合同、规划 许可证、工程地质勘查报告、 设计计算书 工程开工及竣工申请报告、 施工组织设计、工程预算清 单、交领桩记录、工程控制 点及施工基准线放样、复核 记录、工程质量检查文件。 施工材料质量保证文件、设 计变更依据性文件、监理工 作文件 工程竣工报告、各专业竣工 验收鉴定证书、工程质量保 修书、工程决算、施工总结、 全套施工图
顶管工程施工步骤详解
不合格品处理措施
返工处理
对于不符合验收标准的不合格品 ，要求进行返工处理，直至达到 验收标准。
报废处理
对于严重损坏或无法修复的不合 格品，进行报废处理，并记录报 废原因和数量。
预防措施
分析不合格品产生的原因，制定 相应的预防措施，避免类似问题 再次发生。
06
安全防护措施及环保要求
安全防护措施制定和执行
当管道需要穿越铁路、公 路等障碍物时，顶管工程 是一种有效的施工方法。
建筑物下管道铺设
在建筑物下铺设管道时， 为了避免对建筑物基础的 影响，可以采用顶管工程 进行施工。
顶管工程优缺点分析
优点 非开挖施工，对地面交通影响小；
可穿越障碍物，施工灵活；
顶管工程优缺点分析
对周围环境影响小，减少拆迁和土方量； 施工精度高，质量有保障。
04
顶进施工过程详解
顶进施工流程梳理
施工准备
包括场地平整、设备检查、材料准备等，确保施工条件完备。
测量放样
根据设计图纸，进行管道的测量放样，确定管道的位置和走向。
工作井施工
按照设计要求，进行工作井的开挖、支护和排水等工作。
顶进施工流程梳理
顶进设备安装
在工作井内安装顶进设备，包 括千斤顶、导轨、顶铁等。
图纸会审纪要
将设计图纸审查和设计交底过程中 发现的问题和建议进行汇总，形成 图纸会审纪要，为后续施工提供指 导。
材料设备采购与验收
材料设备计划
供应商选择
材料设备采购
材料设备验收
根据施工需要，制定详细的材 料设备采购计划，明确采购品 种、规格、数量和进场时间等 。
对材料设备供应商进行认真考 察和评估，选择信誉良好、质 量有保障的供应商进行合作。

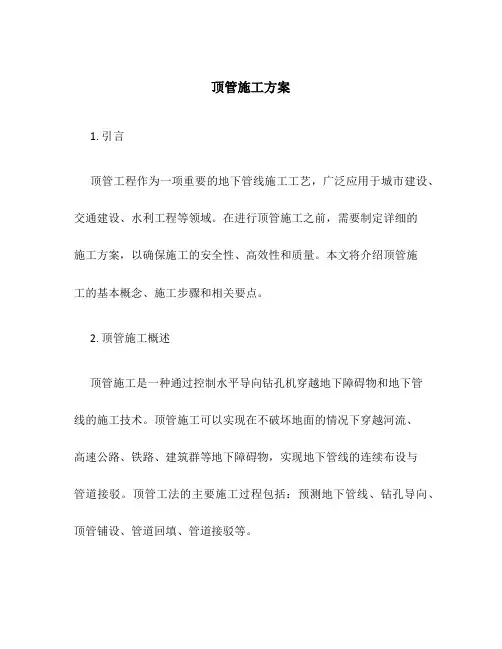

顶管怎么施工方案
顶管施工方案1. 引言顶管工程作为一项重要的地下管线施工工艺，广泛应用于城市建设、交通建设、水利工程等领域。
在进行顶管施工之前，需要制定详细的施工方案，以确保施工的安全性、高效性和质量。
本文将介绍顶管施工的基本概念、施工步骤和相关要点。
2. 顶管施工概述顶管施工是一种通过控制水平导向钻孔机穿越地下障碍物和地下管线的施工技术。
顶管施工可以实现在不破坏地面的情况下穿越河流、高速公路、铁路、建筑群等地下障碍物，实现地下管线的连续布设与管道接驳。
顶管工法的主要施工过程包括：预测地下管线、钻孔导向、顶管铺设、管道回填、管道接驳等。
3. 顶管施工步骤3.1 地下管线勘察与预测在顶管施工之前，需要进行地下管线的勘察与预测工作。
该工作的目的是确定地下管线的位置、深度、材料、直径等重要信息，并避免施工过程中对地下管线的破坏。
常用的地下管线勘察与预测技术包括地下雷达探测、电磁感应法、探地雷、螺旋探测仪等。
3.2 钻孔导向钻孔导向是顶管施工的关键环节之一。
通过钻孔导向装置，将钻孔方向控制在预定的轨迹上，确保钻孔的准确度和精度。
同时，还需要根据地下管线的位置和标高信息，设置钻孔的起始点和目标点，以保证钻孔的贯通性和连续性。
3.3 顶管铺设顶管铺设是将顶管由钻孔机推送到目标点的过程。
在顶管铺设过程中，需要考虑以下要点：•顶管的材质和规格：根据实际情况选择合适的顶管材料和规格，常见的顶管材料包括钢管、高密度聚乙烯管等；•顶管的连接方式：顶管常采用扣搭式连接或热熔连接，连接的牢固性对于管道的连续运行非常重要；•顶管的施工速度：需要根据实际情况确定顶管的推送速度，以保证施工的安全性和顶管的质量。
3.4 管道回填管道回填是指在顶管施工完成后，对钻孔空腔进行回填。
回填材料一般选择与地下环境和管道材质相适应的材料，如砂土、碎石等。
在回填过程中，需要注意回填的均匀性和密实性，以确保管道的稳定性和安全性。
3.5 管道接驳管道接驳是指将顶管与现有管线进行连接，以实现管道的连续布设和管网的完整性。
顶管施工工法
顶管施工工法
摘要：
顶管施工工法是一种用于实施地下管道的技术，通过顶管机将
管道推入地下，无需开挖大规模的沟槽。
本文将介绍顶管施工工法
的原理、工艺流程、施工注意事项，以及顶管施工工法在现代建筑
工程中的应用。
一、概述
顶管施工工法是一种将管道从地下直接顶进去的施工方式，可
以用于各种地下管道的敷设，包括给水管道、排水管道、天然气管
道等。
与传统的开挖沟槽施工相比，顶管施工工法具有施工速度快、对周围环境损害小等优点。
二、原理
顶管施工工法主要依靠顶管机进行，顶管机是一种强力推进装置，能够将管道推进地下，同时借助特殊的钢管道片段进行前进。
该机器具有强大的推进力和控制能力，能够完成各种地下管道的顶
管施工。
三、工艺流程
顶管施工工法的基本流程如下：
1. 确定管道敷设线路，并进行必要的勘测和定位工作；
2. 准备好顶管机和相关附件，包括钢管道片段、管道接头等；
3. 在敷设线路上进行预埋件的施工，如预埋金属套管等；
4. 启动顶管机，将钢管道片段进行组装，并进入地下推进；
5. 在途中根据需要进行接头连接，确保管道的完整性；
6. 达到目标位置后，进行管道连接和固定。
四、施工注意事项
1. 在施工前需要进行充分的勘测和分析工作，确保施工线路的准确性；
2. 在顶管施工过程中，需要注意对周围环境的保护，避免对地质环境和地下设施造成损害；
3. 施工过程中需要仔细检查推进情况和管道连接，确保施工质量；。
顶管施工方案(通用)
顶管施工方案(通用)一、施工概述顶管工程是一种常见的地下管道施工方法，其施工方案需要综合考虑设计要求、地质条件、施工现场及设备条件等因素。
顶管施工是指在地表上沿管道线路开挖出一条长方形的开口，然后在地下利用推进机械施工将管道一节一节地向前推进完成施工任务。
二、施工工艺1.前期准备–确定施工范围及地形地貌情况；–制订详细施工方案和施工图纸；–准备所需施工材料和设备。
2.开挖工程–利用挖掘机开挖出地表长方形开口；–按设计要求控制开口尺寸和深度；–清理挖掘出的泥土和岩石。
3.管道推进–将管道连接好，通过推进机械推进；–按照设计要求控制推进速度；–定期检查管道连接质量和管道偏斜情况。
4.管道连接–在地下挖掘出连接井，将管道进行连接；–确保连接牢固，防止漏水。
5.灌浆封固–施工完成后，对管道周围进行灌浆封固；–确保管道稳定，防止管道塌陷。
三、安全措施1.施工现场应设立施工安全警示标志，禁止无关人员进入。
2.施工人员应佩戴必要的安全防护用具，如安全帽、安全鞋等。
3.施工现场设备应符合相关安全标准，使用前应检查设备状态。
4.施工过程中应注意通风透气，防止有害气体积聚。
5.施工结束后应对现场进行清理，确保施工现场整洁有序。
四、质量控制1.在施工过程中，应严格按照设计要求进行施工，确保管道连接质量。
2.施工结束后应进行管道通水试验，检查管道是否漏水，并针对漏水情况及时处理。
3.完成施工后应对工程进行验收，确保施工质量符合相关标准。
五、总结顶管施工是一项技术要求较高的工程，需要充分考虑各种因素并制定科学合理的施工方案，以确保施工顺利进行并保障工程质量。
通过严格遵守安全措施和质量标准，可以有效减少施工风险，保障工程顺利完成。
希望通过本文的介绍，读者能对顶管施工方案有一个更全面的了解。
以上为顶管施工方案的通用内容介绍，希望对相关人员有所帮助。
顶管施工施工工艺
顶管施工施工工艺
标题：顶管施工工艺介绍
一、引言
顶管施工是一种非开挖的地下管线铺设方法，主要用于穿越公路、铁路、河流、建筑物等障碍物。
这种施工方法具有对周围环境影响小、效率高、成本低等特点，因此在城市地下管道建设中得到了广泛应用。
二、顶管施工工艺流程
1. 施工准备：确定施工方案，进行现场调查，制定施工计划，组织人员和设备进场。
2. 管道预制：根据设计要求，在工厂或施工现场预制管道。
3. 工作坑开挖：在管道起点和终点分别开挖工作坑，作为顶进设备的安装和操作场地。
4. 安装顶进设备：包括顶管机、千斤顶、导轨、注浆设备等。
5. 顶进作业：启动顶管机，通过千斤顶推动管道向前移动。
同时，通过注浆设备向管道周围的土体注入水泥浆，以稳定管道和防止地面沉降。
6. 连接管段：当管道到达接收坑后，与已预埋好的接头连接。
7. 后续处理：清理工作坑，恢复地面，进行质量检查和验收。
三、顶管施工注意事项
1. 选择合适的顶管材料和设备，以保证施工质量和安全。
2. 在施工过程中要密切关注地表和管道的情况，及时调整施工参数和方法。
3. 注浆是顶管施工的关键环节，应严格控制注浆压力和速度，防止地面塌陷或管道破裂。
4. 对于复杂的地质条件和特殊的施工环境，需要进行详细的地质勘查和风险评估，制定合理的施工方案。
四、总结
顶管施工是一种高效的地下管线铺设方法，但同时也是一项技术含量高、风险大的工程。
因此，施工单位必须具备专业的技术和丰富的经验，才能确保施工的安全和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顶管施工介绍
管道顶进方法的选择，是根据管道所处土层性质、管径、地下水位、附近地上与地下建筑物、构筑物和各种设施等因素，经技术经济比较后确定的。
普通顶管法是在黏性或砂性土层，且无地下水影响时，采取的手掘式或机构挖掘式顶管法。
（1）工作坑
①顶管工作坑的位置的设置应便于排水、出土和运输，并对地上与地下建筑物、构筑物易于采取保护和安全生产措施。
②采用装配式后背墙由方木、型钢或钢板等组装而成，组装后的后背运动员具有足够的强度和刚度。
③工作坑的支撑应形成封闭式模框架，矩形工作坑的四角应加斜撑。
（2）设备安装
①导轨：选用钢质材料制作，两民轨安装牢固、顺直、平行、等高，其纵坡与管道设计坡度一致。
在使用中经常检查校核导轨，防止产生位移。
②千斤顶：安装时固定在支架上，并与管道中心的垂线对称，其合力的作用点在管道中的中心的垂线上。
③油泵：应与千斤顶相匹配，并用备用油泵；安装完毕后进行试运转。
顶进过程中油压突然增高时，应立即停止顶进，检查原因并经处理后方可继续顶进。
④顶铁：
分块拼装式顶铁应有足够的刚度，并且顶铁的相邻面相互垂直。
安装后的顶铁轴线应与管道轴线平等、对称，顶铁与导轨之间的接触面不得有泥土、油污。
更换顶铁时，先使用时观察顶铁有无异常现象。
顶铁与管口之间采用缓冲材料衬垫，当顶力接近管节材料的允许抗压强度时，管口应增加U型或环形顶铁。
起重设备：正式作业前应试吊，检查重物捆扎情况和制动性能；严禁超负荷吊装。
（3）顶进
①采用手掘式顶管理，将地下水位降到管底以下不小于处，并采取措施，防止其他水源进入顶管管道。
②全部设备经过检查并试运转合格后可进行顶进。
顶进程序是：安装顶铁，开动油泵，顶镐活塞伸出一个行程后，关油泵，顶镐停止运行，活塞收缩，在空隙处加上顶铁，再开油泵，如此周而复始。
③工具管开始顶进5-10m的范围内，允许偏差为：轴线位置3mm，高程0—+3mm.当超过允许偏差时，采取措施纠正。
④采用手工掘进顶进时，应符合下列规定：
工具管接触或切入土层后，自上而下分层开挖。
在允许超挖的稳定土层中正常顶时时，管下部135度范围内不得超挖；管顶以上超挖量不得大于15mm；管前超挖根据具体情况确定，并制定安全保护措施。
⑤顶管结束后，管节接口的内侧间隙按设计规定处理，设计无规定时，可采用石棉水泥、弹性密封膏或水泥秒浆密封。
填塞物应抹平，不得凸入管内。
⑥顶进时测量工具管的中心和高程
采用手工掘进时，工具管进入土层过程中，每顶进，测量不少于一次；管道进入土层后正常顶进时，每测量一次，纠偏时增加测量次数。
全段顶完后，在每个管节接口处测量其轴线位置和高程；有错口时测出相对高差。
⑦纠偏
采用小角度、顶进中逐渐纠偏
纠偏方法
挖土校正法：即在管子偏向一侧少挖土，而在别一侧多超挖些，强制管子在前进时向另一侧偏移。
适用于偏差为10-20mm时。
木杠支撑法：如管端下陷，管子发生错口时，可采用木杠支撑法方法校正，适用于偏差为20mm时。
⑧顶进过程中，出现下列紧急情况时应采取措施进行处理：
工具管前方遇到障碍
后此墙变形严重
顶铁发生扭曲现象
管位偏差过大且校正无效
顶力超过管端的允许顶力
油泵、油路发生异常现象
接缝中漏泥浆。
