北语20秋《计算机图形学》作业2【标准答案】

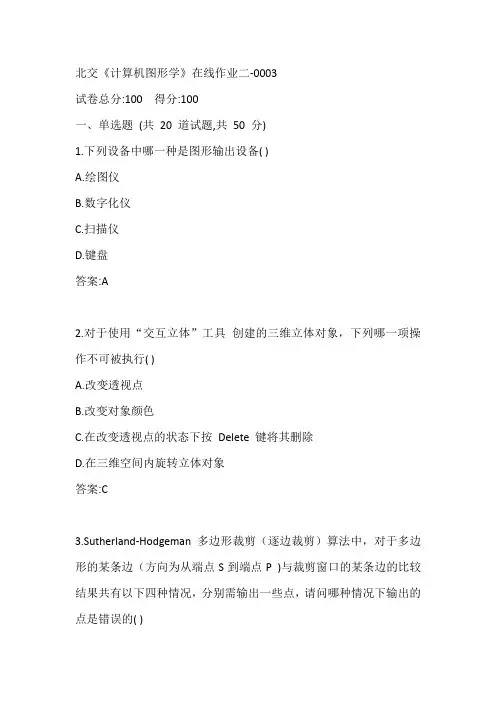

北交《计算机图形学》在线作业二-0003参考答案
北交《计算机图形学》在线作业二-0003
试卷总分:100 得分:100
一、单选题(共20 道试题,共50 分)
1.下列设备中哪一种是图形输出设备( )
A.绘图仪
B.数字化仪
C.扫描仪
D.键盘
答案:A
2.对于使用“交互立体”工具创建的三维立体对象，下列哪一项操作不可被执行( )
A.改变透视点
B.改变对象颜色
C.在改变透视点的状态下按Delete 键将其删除
D.在三维空间内旋转立体对象
答案:C
3.Sutherland-Hodgeman多边形裁剪（逐边裁剪）算法中，对于多边形的某条边（方向为从端点S到端点P )与裁剪窗口的某条边的比较结果共有以下四种情况，分别需输出一些点，请问哪种情况下输出的点是错误的( )。
北语20春《计算机图形学》作业1满分
(单选题)1: 题面见图片
A: A
B: B
C: C
D: D
正确答案: B
(单选题)2: 种子填充算法中，正确的叙述是___。
A: 按扫描线的顺序进行像素点的填充
B: 四连接算法可以填充八连接区域
C: 四连接区域内的每一像素可以通过上下左右四个方向组合到达
D: 八连接算法不能填充四连通区域
正确答案: C
(单选题)3: 下列不属于消隐算法的是___。
A: z-buffer算法
B: 画家算法
C: 编码法
D: 光线投射算法
正确答案: C
(单选题)4: 题面见图片
A: A
B: B
C: C
D: D
正确答案: C
(单选题)5: 题面见图片
A: A
B: B
C: C
D: D
正确答案: C
(单选题)6: 题面见图片
A: A
B: B
C: C
D: D
正确答案: D
(单选题)7: 在直角坐标系下，平面曲线f(x,y)=0可将平面分为___个点集，当f(x,y) 大于0时，表示的点集为其正侧，至于是曲线的外部还是内部则依赖于曲线的方向。
北语20秋《计算机图形学》作业4【标准答案】
20秋《计算机图形学》作业4
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 100 分)
1.题面见图片{图}
A.A
B.B
C.C
D.D
答案:B
2.题面见图片{图}
A.A
B.B
C.C
D.D
答案:D
3.在齐次坐标中，是将n维空间中的点放到___维空间中来考虑。
A.2
B.n-1
C.n
D.n+1
答案:D
4.题面见图片{图}
A.A
B.B
C.C
D.D
答案:A
5.下列有关边界表示法叙述语句中，错误论述是___。
A.定义了物体的边界也就唯一的定义了物体的几何形状边界
B.物体的边界上的面是有界的，而且，面的边界应是闭合的
C.物体的边界上的面是有向的，面的方向总是指向物体的内部
D.物体的边界上的边可以是曲线，但在两端之间不允许曲线自相交答案:C
6.题面见图片{图}
A.A
B.B
C.C
D.D
答案:B。

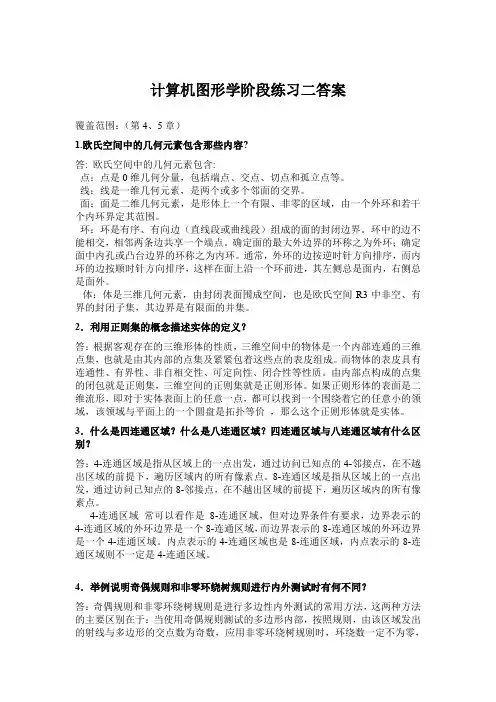

(完整word版)计算机图形学阶段练习二答案
计算机图形学阶段练习二答案覆盖范围：（第4、5章）1.欧氏空间中的几何元素包含那些内容?答: 欧氏空间中的几何元素包含:点：点是0维几何分量，包括端点、交点、切点和孤立点等。
线：线是一维几何元素，是两个或多个邻面的交界。
面：面是二维几何元素，是形体上一个有限、非零的区域，由一个外环和若干个内环界定其范围。
环：环是有序、有向边（直线段或曲线段）组成的面的封闭边界。
环中的边不能相交，相邻两条边共享一个端点。
确定面的最大外边界的环称之为外环；确定面中内孔或凸台边界的环称之为内环。
通常，外环的边按逆时针方向排序，而内环的边按顺时针方向排序，这样在面上沿一个环前进，其左侧总是面内，右侧总是面外。
体：体是三维几何元素，由封闭表面围成空间，也是欧氏空间R3中非空、有界的封闭子集，其边界是有限面的并集。
2．利用正则集的概念描述实体的定义？答：根据客观存在的三维形体的性质，三维空间中的物体是一个内部连通的三维点集，也就是由其内部的点集及紧紧包着这些点的表皮组成。
而物体的表皮具有连通性、有界性、非自相交性、可定向性、闭合性等性质。
由内部点构成的点集的闭包就是正则集，三维空间的正则集就是正则形体。
如果正则形体的表面是二维流形，即对于实体表面上的任意一点，都可以找到一个围绕着它的任意小的领域，该领域与平面上的一个圆盘是拓扑等价，那么这个正则形体就是实体。
3．什么是四连通区域？什么是八连通区域？四连通区域与八连通区域有什么区别？答：4-连通区域是指从区域上的一点出发，通过访问已知点的4-邻接点，在不越出区域的前提下，遍历区域内的所有像素点。
8-连通区域是指从区域上的一点出发，通过访问已知点的8-邻接点，在不越出区域的前提下，遍历区域内的所有像素点。
4-连通区域常可以看作是8-连通区域，但对边界条件有要求，边界表示的4-连通区域的外环边界是一个8-连通区域，而边界表示的8-连通区域的外环边界是一个4-连通区域。
内点表示的4-连通区域也是8-连通区域，内点表示的8-连通区域则不一定是4-连通区域。
《计算机图形学》练习试题及参考答案
《计算机图形学》练习试题及参考答案一、选择题1.计算机图形学的研究对象是图形的表示、存储、( )和转换。
A.生成B.显示C.打印D.传输参考答案：B2.在计算机中,图形信息通常以( )形式存储A.数组B.字符串C.树状D.图形块参考答案：A3.下列哪个不属于计算机图形学的应用领域?A.计算机辅助设计B.虚拟现实C.办公自动化D.计算机艺术参考答案：C4.在计算机图形学中,( )是指将一个图形按照一定的比例和方向变换到新的位置。
A.缩放B.平移C.旋转D.镜像参考答案：B5.以下哪个不属于基本的图形变换?A.缩放B.旋转C.剪切D.反射参考答案：C6.在计算机图形学中,( )是指在图形上按照一定的方式进行填充。
A.着色B.填充C.描绘D.渲染参考答案：B7.在计算机图形学中,( )是指将一个图形分解成多个小三角形的过程。
A.细分B.纹理映射C.光照D.阴影参考答案：A8.以下哪个不属于计算机图形学的主要任务?A.图形设计B.图形输入C.图形输出D.图形处理参考答案：A9.在计算机图形学中,( )是指将图形按照一定的方式进行着色。
A.着色器B.渲染器C.显示器D.输入器参考答案：A10.在计算机图形学中,( )是指在图形上施加光照和材质,以产生真实感的效果。
A.渲染B.着色C.细化D.纹理映射参考答案：A二、填空题1.计算机图形学是研究图形的表示、存储、______、______和转换的学科。
参考答案：生成、显示2.在计算机中,图形信息通常以______形式存储。
参考答案：数组3.______是指将一个图形按照一定的比例和方向变换到新的位置。
参考答案：平移4.在计算机图形学中,______是指在图形上按照一定的方式进行填充。
参考答案：填充5.在计算机图形学中,______是指将一个图形分解成多个小三角形的过程。
参考答案：细分6.______是指将图形按照一定的方式进行着色。
参考答案：着色器7.______是指在图形上施加光照和材质,以产生真实感的效果。
《计算机图形学》练习试题及参考答案大全
《计算机图形学》练习试题及参考答案（后面有答案）一、名词解释：(每个4分)1．计算机图形学2．图象处理3．模式识别4．计算几何5．凸多边形6．种子填充算法7．窗口8．视区9．光顺性10．拟合11．多项式插值12．小挠度曲线13．图形变换14．齐次坐标系15．凸包16．轮廓线17．等值线18．图形的翼边表示19．ER模型20．图形消隐21．本影22．半影23．用户坐标系24．规范化设备坐标系25．构造26．约束技术27．光线跟踪28、走样29、CRT（Cathode Ray Tube）30、隔行（interlaced）扫描31、输入模式32、取样方式（sample mode）33、区域34、边界表示法35、复合变换36、二维复合平移37．二维复合比例38．二维复合旋转39．视区（Viewport）40、投影变换41、平面几何投影42. 参数图43. 像素图44．人机界面45．地理信息系统46．虚拟现实47.几何造型技术48．扫描转换49. 插值曲线50．逼近曲线51. 用户接口52. 交互技术53. 交互式图形系统的基本交互任务54. 定位任务55. 选择任务56. 拾取任务57 .选择技术58. 菜单技术59. 文字输入任务60. 数值输入任务61．动画62．帧63．场64. 消隐65.物体空间的消隐算法66. 漫反射光67. 环境光68. 镜面反射光二、选择题（每题2分）1、计算机图形学与计算几何之间的关系是( )。
A）学术上的同义词B）计算机图形学以计算几何为理论基础C）计算几何是计算机图形学的前身D）．两门毫不相干的学科2、计算机图形学与计算机图象学的关系是( )。
A）计算机图形学是基础，计算机图象学是其发展B）不同的学科，研究对象和数学基础都不同，但它们之间也有可转换部分C）同一学科在不同场合的不同称呼而已D）完全不同的学科，两者毫不相干3、触摸屏是( )设备。
A）输入B）输出C）输入输出D）既不是输入也不是输出4．计算机绘图设备一般使用什么颜色模型？( )A）RGB；B）CMY；C）HSV ；D）HLS5. 计算机图形显示器一般使用什么颜色模型？( )A）RGB；B）CMY；C）HSV ；D）HLS6．分辨率为1024×1024的显示器各需要多少字节位平面数为24的帧缓存？( ) A）512KB；B）1MB；C）2MB ；D）3MB7．哪一个不是国际标准化组织（ISO）批准的图形标准？( )A）GKS；B）PHIGS；C）CGM ；D）DXF8.下述绕坐标原点逆时针方向旋转a角的坐标变换矩阵中哪一项是错误的? ( )| A B || C D |A) cos a;B) sin a;C) sin a;D) cos a9、在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点S到端点P)与某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点.请问哪种情况下输出的顶点是错误的? ( )A)S和P均在可见的一侧,则输出S和P.B)S和P均在不可见的一侧,则输出0个顶点.C)S在可见一侧,P在不可见一侧,则输出线段SP与裁剪线的交点.D)S在不可见的一侧,P在可见的一侧,则输出线段SP与裁剪线的交点和P.10、在物体的定义中对边的哪条限制不存在? ( )A) 边的长度可度量且是有限的B) 一条边有且只有两个相邻的面C) 一条边有且只有两个端点D) 如果一条边是曲线,那么在两个端点之间不允许曲线自相交11.下述哪一条边不是非均匀有理B样条(NURBS)的优点? ( )A) NURBS比均匀B样条能表示更多的曲面B) 对于间距不等的数据点,用NURBS拟合的曲线比用均匀B样条拟合的曲线更光滑C) NURBS提供的权控制方法比用控制点更能有效的控制曲线的形状D) 使用NURBS可以提高对曲面的显示效率12.下列关于图的存储表示的叙述中，哪一个是不正确的？A) 无向图的相邻矩阵是对称矩阵B) 对于带权的图，其相邻矩阵中值为1的元素，其值可以用边的权来权替C) 用邻接表法存储包括n个结点的图需要保存一个顺序存储的结点表和n个链接存储的边表D) 用邻接表法存储包括n条边的图需要保存一个顺序存储的结点表和n个链接存储的边表13*.在面片的数量非常大的情况下哪一个消隐算法速度最快? ( )A) 深度缓存算法(Z-Buffer)B) 扫描线消隐算法C) 深度排序算法(画家算法)D) 不知道14*.下面关于深度缓存消隐算法(Z-Buffer)的论断哪一条不正确? ( )A) 深度缓存算法并不需要开辟一个与图像大小相等的深度缓存数组B) 深度缓存算法不能用于处理对透明物体的消隐C) 深度缓存算法能并行实现D) 深度缓存算法中没有对多边形进行排序15.在用射线法进行点与多边形之间的包含性检测时,下述哪一个操作不正确? ( )A) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数0次B) 当射线与多边形交于某顶点时且该点的两个邻边在射线的一侧时,计数2次C) 当射线与多边形交于某顶点时且该点的两个邻边在射线的两侧时,计数1次D) 当射线与多边形的某边重合时,计数1次16*、扫描消隐算法在何处利用了连贯性（相关性Coherence）?(1)计算扫描线与边的交点；（2）计算多边形在其边界上的深度；（3）计算多边形视窗任意点处的深度值；（4）检测点与多边形之间的包含性。
北语网院20春《计算机图形学》作业_1答案
(单选)1：
A：(A)
B：(B)
C：(C)
D：(D)
正确答案：A
(单选)2：最小最大判定法是一种快速拒绝判定方法，是利用多边形的___来替代，从而可以粗略判定两个多边形之间的关系。
A：外接矩形
B：最小外接凸包
C：最小外接圆
D：最小外接矩形
正确答案：D
(单选)3：由空间的n+1个控制点生成的k次准均匀B样条曲线是由若干段B样条曲线逼近而成的, （）
A：每个曲线段的形状仅由点列中的k个顺序排列的点所控制
B：每个曲线段的形状仅由点列中的k+1个顺序排列的点所控制
C：每个曲线段的形状仅由点列中的k+2个顺序排列的点所控制
D：每个曲线段的形状仅由点列中的k+3个顺序排列的点所控制
正确答案：B
(单选)4：
A：(A)
B：(B)
C：(C)
D：(D)
正确答案：C
(单选)5：
A：(A)
B：(B)
C：(C)
D：(D)
正确答案：C
(单选)6：如果不采用齐次坐标表示法，则___不能使用变换矩阵来实现。
A：平移变换
B：对称变换
C：旋转变换
D：比例变换
正确答案：A。
计算机图形学-2考试试卷对应的答案
《计算机图形学》试卷2参考答案与评分标准一、选择题（每小题 1 分，共 10 分）答案如下，每小题1分。
二、填空题（每空2分，共20分）答案如下，每空2分。
1、提高分辨率、区域采样、加权区域采样2、平移变换、放缩变换、旋转变换3、透视投影和平行投影4、环境反射光、漫反射光、镜面反射光5、串精度裁剪、字符精度裁剪、基于构成字符最小元素的裁剪6、基于阴极射线管的显示器、液晶显示器、等离子显示器7、图像增强、图像压缩、模式识别三、简答题（每题 8 分，共 40 分）答案要点如下： 1、答：在图形的处理过程中，每一图形模型往往都有自己的坐标系，这个坐标系称为局部坐标系。
（4分）一个图形场景往往由多个图形组成，为了描述它们之间的空间关系，需要把它们置于同一个坐标系中，该坐标系称为世界坐标系。
（4分） 2、答：Ry(θ)= ……………………………………（8分）3、答：cos 0sin 010sin 0cos θθθθ⎡⎤⎢⎥⎢⎥⎢⎥-⎣⎦对于每一条扫描线，多边形的填充过程分为以下4步：（2分） （1）计算扫描线与多边形的交点，设交点个数为n ；（2分） （2）把所有的交点按x 值递增的顺序进行排序；（3）将排序后的第1个与第2个交点，第3个与第4个交点，…，第n-1与第n 个交点配对，每对交点代表扫描线与多边形的一个相交区间；（2分） （4）把相交区间内的像素置成多边形的颜色，相交区间外的像素置成背景颜色。
（2分） 4、答：它的基本思想是：先把屏幕置成背景颜色，再把物体按照离视点的远近进行排序并放入深度排序表中。
排序按离视点由远到近的顺序排序。
建立好深度排序表后，从表头开始，逐个取出多边形，投影到屏幕上，由于采用由远及近的顺序绘制各多边形，即后显示的画面取代先显示的画面，类似于油画家绘画过程，因此又称为油画家算法。
（8分） 5、答：（1）计算功能；（2分） （2）存储功能；（2分） （3）输入功能；（2分） （4）输出功能；（2分）四、综 合 题（每题 10 分，共 30 分）1、答：'''1002cos30sin 30000100sin 30cos300000100010000110011x x y y z z ⎡⎤⎡⎤-⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎣⎦（10分） 2、答：第一步：判断直线段是否完全在窗口内或显然在窗口外；（4）第二步：对不能断定完全在窗口内还是显然在窗口外的直线段进行如下处理：计算出直线段与窗口边界直线的一个交点，交点把原线段分成两段，去掉显然在窗口外的一段，对另一段再进行第一步的判断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
20秋《计算机图形学》作业2
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 100 分)
1.种子填充算法中，正确的叙述是___。
A.按扫描线的顺序进行像素点的填充
B.四连接算法可以填充八连接区域
C.四连接区域内的每一像素可以通过上下左右四个方向组合到达
D.八连接算法不能填充四连通区域
答案:C
2.计算机显示设备一般使用的颜色模型是___。
A.RGB
B.HSV
C.CMY
D.CIE
答案:A
3.题面见图片{图}
A.A
B.B
C.C
D.D
答案:A
4.下列有关物体的几何表示法的叙述语句中，正确的论述为___。
A.在计算机图形学中，通常所谓“物体”是分维空间点的集合
B.一组三维欧式空间点的集合都可看成一个（组）“物体”
C.单个孤立的点不是“物体”
D.一根直线段或单张曲面都是“物体”
答案:C
5.题面见图片{图}
A.A
B.B
C.C
D.D
答案:B
6.题面见图片{图}
A.A
B.B
C.C
D.D
答案:C。
