南方NTS全站仪
南方全站仪NTS-系列说明书
一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。
7. 中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项7．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光镜。
8．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
9．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
10．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
11．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
12．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
13．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。
南方全站仪NTS342R操作流程
南方全站仪NTS342R操作流程1.设备设置首先，打开南方全站仪NTS342R的电源开关，待仪器自检完毕后，进入主界面。
接着，通过触摸屏进行语言设置、日期和时间设置等。
然后，选择测量模式，例如角度测量模式或距离测量模式。
2.基准测量在进行测量之前，需要进行基准测量以获得准确的测量结果。
选择基准测量模式，按下“测量”按钮，将测量仪器指向已知点，点击“确定”按钮进行测量。
测量完成后，仪器将自动进行基准修正。
3.角度测量针对需要测量角度的任务，选择角度测量模式。
将测量仪器指向目标点，点击“测量”按钮进行角度测量。
测量完成后，仪器将显示测量结果。
4.距离测量对于需要测量距离的任务，选择距离测量模式。
将测量仪器指向目标点，点击“测量”按钮进行距离测量。
测量完成后，仪器将显示测量结果。
5.数据采集若需要采集测量数据，选择数据采集模式。
在界面中设置数据采集的参数，例如点名、高程等。
将测量仪器指向目标点，点击“测量”按钮进行数据采集。
测量完成后，仪器将保存数据，并可通过数据线或无线传输至计算机或存储设备。
6.数据处理测量数据采集完成后，可以对数据进行处理。
通过连接计算机，将测量仪器与计算机相连，导入采集的数据。
使用对应的数据处理软件，对数据进行处理和分析，生成测量报告或图纸。
7.仪器校准和维护定期对全站仪进行校准和维护，以确保测量结果的准确性和可靠性。
校准包括水平校准、垂直校准、方位校准等。
校准过程中，需要按照仪器的说明书进行操作。
8.仪器存储和保养在使用完全站仪后，及时将测量数据导出，并将仪器进行存储和保养。
对于数据存储，可以选择将数据导出至计算机或存储设备，并备份数据以防丢失。
对于仪器保养，及时清洁仪器表面和镜头，保持仪器干燥。
总结：南方全站仪NTS342R的操作流程主要包括设备设置、基准测量、角度测量、距离测量、数据采集、数据处理、仪器校准和维护、仪器存储和保养等步骤。
在操作过程中，需要仔细按照仪器的说明书进行操作，并定期对仪器进行校准和维护，以保证测量结果的准确性和仪器的正常运行。
南方全站仪放样操作
南方全站仪放样操作南方全站仪放样的具体操作步骤：（以南方测绘NTS-302系列为例）1、在测站点上安置仪器，对中、整平。
2、按电源键开机。
屏幕显示垂直角过零。
3、转动望远镜，屏幕显示V，HR，进入角度测量界面。
4、按键，进入放样程序，屏幕提示：选择一个文件。
5、按F3选择跳过，屏幕进入坐标放样1/2菜单。
6、按F1选择输入测站点，屏幕显示测站点。
7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。
8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。
每输完一个坐标后按F4回车确认输入。
重复此项操作依次输入N,E,Z的坐标值。
当输入完Z数据并回车后，屏幕显示输入仪器高。
9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。
完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。
10、按F2输入后视点，屏幕显示后视点界面。
11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。
12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），然后按F4回车，屏幕显示照准后视点。
此时，松开水平和垂直制动螺旋，转动仪器，精确瞄准后视点。
（当测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更精确。
）13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。
14、按F3输入放样点，屏幕显示放样点。
15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。
分别输入放样点的N,E,Z坐标（方法同第8步）。
输入完毕后按F4回车,屏幕显示输入棱镜高度。
16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。
17、按F4继续，屏幕显示角度差调为零。
18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。
指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。
19、上下转动望远镜，知道瞄准棱镜中心，按F3距离，屏幕显示HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B。

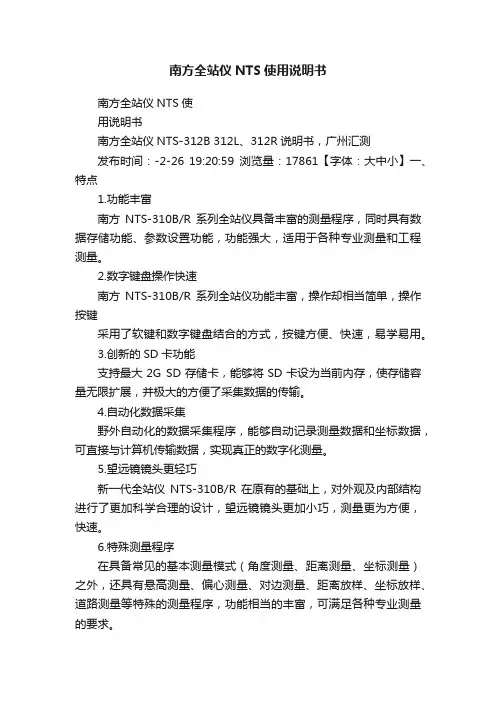

南方全站仪NTS使用说明书
南方全站仪NTS使用说明书南方全站仪NTS使用说明书南方全站仪NTS-312B 312L、312R说明书，广州汇测发布时间：-2-26 19:20:59浏览量：17861【字体：大中小】一、特点1.功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2.数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3.创新的SD卡功能支持最大2G SD存储卡，能够将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。
4.自动化数据采集野外自动化的数据采集程序，能够自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5.望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。
6.特殊测量程序在具备常见的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。
7.中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项7.日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光镜。
8.避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除夕卜）。
9.仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
10.若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
11.仪器长期不使用时，应将仪器上的电池卸下分开存放。

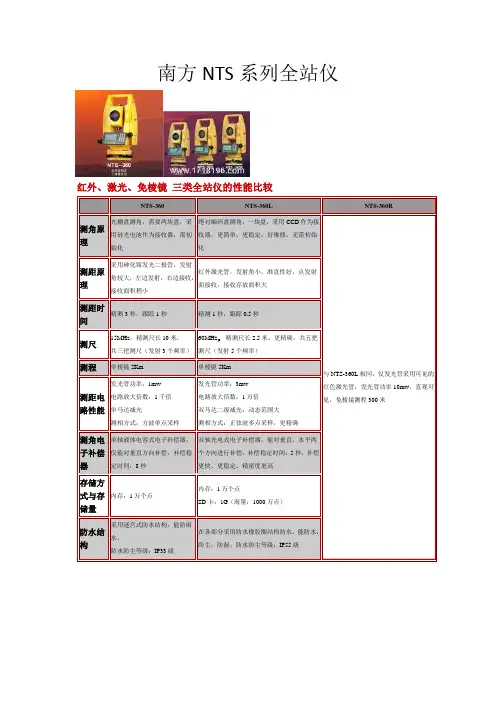

南方NTS系列全站仪
南方NTS系列全站仪红外、激光、免棱镜三类全站仪的性能比较NTS-360NTS-360L NTS-360R测角原理光栅盘测角，需要两块盘，采用硅光电池作为接收器，需初始化绝对编码盘测角，一块盘，采用CCD作为接收器，更简单，更稳定，好维修，无需初始化与NTS-360L相同，仅发光管采用可见的红色激光管，发光管功率10mw，直观可见，免棱镜测程300米测距原理采用砷化镓发光二极管，发射角较大，左边发射，右边接收，接收面积稍小红外激光管，发射角小，准直性好，点发射面接收，接收存放面积大测距时间精测3秒，跟踪1秒精测1秒，跟踪0.5秒测尺15MHz，精测尺长10米，共三把测尺（发射3个频率）60MHz，精测尺长2.5米，更精确，共五把测尺（发射5个频率）测程单棱镜2Km 单棱镜5Km测距电路性能发光管功率：1mw电路放大倍数：1千倍单马达减光测相方式：方波单点采样发光管功率：3mw电路放大倍数：1万倍双马达二级减光：动态范围大测相方式：正弦波多点采样，更精确测角电子补偿器单轴液体电容式电子补偿器，仅能对垂直方向补偿，补偿稳定时间：8秒双轴光电式电子补偿器，能对垂直、水平两个方向进行补偿，补偿稳定时间：5秒，补偿更快、更稳定、精密度更高存储方式与存储量内存：1万个点内存：1万个点SD卡：1G（海量：1000万点）防水结构采用迷宫式防水结构，能防雨水，防水防尘等级：IP33级在各部分采用防水橡胶圈结构防水，能防水，防尘，防湿。
防水防尘等级：IP55级NTS-360系列红外发光全站仪技术特色1.光栅测角原理2.红外发光测距光路图 5.迷宫式防水原理3.NTS-360电路原理图4.单轴液体电容式电子补偿器原理NTS-360L/360R系列免棱镜激光全站仪技术特色1.绝对编码测角原理2.激光测距光路图3.双轴液体光电式电子补偿器原理图4.NTS-360L/360R电路原理图5.测角、测距各一块板6.橡胶圈防水原理7.SD卡+USB数据传输。
南方全站仪NTS系列使用
南方全站仪NTS－350系列
三、键盘功能与信息显示 （一）操作键
南方全站仪NTS－350系列
三、键盘功能与信息显示 （一）操作键
南方全站仪NTS－350系列
四、全站仪的常用功能
1.角度测量 2.距离测量
4.标准测量 5.对边测量
7.点放样
8.距离放样
3.坐标测量 6.悬高测量 9.面积测量
南方全站仪NTS－350系列
注意： 如果图形边界线相互交叉，则面积不能正确计算。 混合坐标文件数据和测量数据来计算面积是不可能的。 面积计算所用的点数是没有限制的。 所计算的面积不能超过200000平方米或平方英尺。
南方全站仪NTS－350系列
（十）面积计算 1.用坐标数据文件计算面积
2.利用粗瞄准器内的三角形标志的顶尖瞄准目标点， 照准对眼睛与瞄准器之间应保留有一定距离。
3.利用望远镜调焦螺旋使目标成像清晰。
南方全站仪NTS－350系列
【四】打开和关闭电源
开机 1、确认仪器已经整平 2、打开电源开关（POWER键）
注意： 在进行测量的过程中，千万不能不关机拔下电池，
否则测量数据将会丢失！！
南方全站仪NTS－350系列
【一】部件名称
南方全站仪NTS－350系列
南方全站仪NTS－350系列
【二】安置仪器
将仪器安装在三脚架上，精确整平和对中，以保证测 量成果的精度，应使用专用的中心连接螺旋的三脚架。
南方全站仪NTS－350系列
【三】望远镜目镜调整和目标照准
1.将望远镜对准明亮天空，旋转目镜筒，调焦看清十 字丝（先朝自己方向旋转目镜筒再慢慢旋进调焦清楚十 字丝）。
南方全站仪NTS－350系列
【五】字母数字的输入方法
南方(NTS300-310-350-960全站仪)仪器的连接设置
南方（NTS300/310/350全站仪）仪器的连接设置：(注:在使用安卓版掌测联机时，波特率参数必须为9600；在使用WM版联机时，一般掌测和全站仪通讯参数一致，都可以具备通讯联机，为了统一联机效果，便于切换掌测设备检查，建议仪器上通讯设置波特率设置为9600。
)（注意：最小显示精度务必设置为1毫米，最小精度设置为0.2毫米联机有问题；仪器的垂直角设置为：天顶距。
）仪器的联机界面是在开机界面，测角界面。
南方2模式：需设置测站和仪器高，串口号根据掌上电脑的实际情况设置。
掌测上联机要点操作说明：1、首先在掌测上----联机设置界面上，选择仪器类型和通讯参数，“点击联机测量模式”，配对联机，安卓版和WM版略有不同。
安卓版掌测：只选择仪器类型就可以，其他默认参数为9600,N,8,1，不用选择都是固定的;串口号不用设置，会自动生成。
当选择联机测量模式时，手机上会提示蓝牙权限请求，应确认“是”，这时手机上会显示当前手机蓝牙范围内蓝牙设备扫描情况，您的蓝牙适配器应当打开，适配器蓝牙在闪烁状态，当您选择了代表蓝牙识别的名称符号时，掌测处于开始联机状态，(初次使用蓝牙时，会提示您输入蓝牙密码“0000”，确认。
)这时，你选择代表蓝牙符号的那个名称，手机联机成功，会提示，“串口蓝牙已联机”，这是看到蓝牙适配器已经处于常亮状态，蓝牙正常联机。
如果提示蓝牙联机失败，应当，重新初始化蓝牙，重新选择联机测量模式。
一般情况在蓝牙电量低的时候，有异常，蓝牙供电不足。
WM版掌测：选择仪器类型以后，系统通讯参数，必须和仪器上一致，一般设置为9600,N,8,1，选择的通讯参数不同，效果有差异。
串口号选择时，选择不同的串口，结果是不同，应检查已配对端口号是否是串口端口，或者是蓝牙端口，这点很重要，当使用数据线联机时，应选择数据线输出的那个端口，当使用蓝牙联机时，应选择蓝牙输出的那个端口(初次使用蓝牙时，会提示您输入蓝牙密码“0000”，确认)。
南方全站仪NTS-350系列的使用
软件安装与更新
确保软件已正确安装，并定期更新至最新版本， 以获得更好的性能和修复潜在的错误。
数据传输问题
检查数据传输线是否正常，确保软件与全站仪之 间的数据传输稳定可靠。
使用问题
总结词
使用问题涉及到操作全站仪时的常见困 扰。
坐标系设置
确认坐标系设置正确，避免因坐标系 错误导致测量结果不准确。
测量精度问题
南方全站仪nts-350系列的使 用
目录
CONTENTS
• 设备介绍 • 设备安装与设置 • 操作指南 • 常见问题与解决方案 • 维护与保养
01 设备介绍
CHAPTER
产品特点
高精度测量
nts-350系列采用先进的 光电技术和算法，确保 测量精度达到毫米级。
稳定性强
设备经过严格的质量控 制和环境适应性测试， 能在各种复杂环境下稳
确认测量时是否满足精度要求，如距 离、角度等，如有需要可调整测量设 置或使用更高精度的设备。
数据处理问题
如数据导入导出、计算等，确保数据 处理流程正确无误，避免数据丢失或 计算错误。
05 维护与保养
CHAPTER
日常维护
清洁仪器表面
使用干燥的软布轻轻擦拭仪器表面，保持清洁。
检查电池和存储卡
确保电池和存储卡安装正确，并检查电量和存储空间是否充足。
电池与充电器问题
检查电池是否正确安装，充电器是否正常工 作，确保电池充电时间充足。
接口问题
检查全站仪的接口是否正常，如USB、蓝牙 等，确保连接线完好无损。
软件问题
总结词
软件问题通常涉及到全站仪的操作系统、应用软 件等。
软件兼容性
确认软件与全站仪型号、操作系统兼容，避免因 不兼容导致的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六、测量模式
1、角 度测量
V： 92°09′30″ HR： 67°09′30″ 置零 锁定 置盘 P1↓
按F4 键翻页进入下一页菜单：
倾斜 --- V% P2 ↓ H-蜂鸣 R/L 竖角 P3 ↓
V ：垂直角 HR：水平角
A
置零
O B
六、测量模式
2 、距离测量（水平距离）
HR： 170°30′20″ HD： 566.346m VD： 89.678m 测量 模式 S/A P1↓
数据采集菜单1 / 2 ：
数据采集
1/2
F1： 输入测站点
F2： 输入后视点
F3： 测量
P↓
数据采集菜单2 / 2 ：
数据采集
2/2
F1： 选择文件
F2：输入测站点 输入后视点 测量
选择文件 输入编码 设置
数据采集原理（坐标测量）：
六、测量模式
角度测量 距离测量 坐标测量
V
垂直角
*
V％
百分度
m
HR
水平角（右角）
ft
HL
水平角（左角）
F
HD
平距（水平距离）
T
VD
高差
R
SD
斜距
S
N
北向坐标（X坐标）
N
E
东向坐标 （Y坐标）
ppm
Z
高程
psm
含义 电子测距正在进行 以米为单位 以英尺为单位 精测模式 跟踪模式（10mm） 重复测量 单次测量 N次测量 大气改正值 棱镜常数值
大家看看有你眼熟的仪器么？
南方测绘 NTS系列
苏光 OTS 系列
三、全站仪的使用注意事项
● 日光下测量应避免将物镜直接对准太阳。 ● 仪器不使用时，应将其装入箱内，置于干燥处，并注 意防震、防尘和防潮。 ● 若仪器工作处的温度与存放处的温度差异太大，应先 将仪器留在箱内，直至适应环境温度后再使用。 ● 若仪器长期不使用，电池应每月充电一次。 ● 运输仪器时应将其装于箱内进行，运输过程中要小心 ，避免挤压、碰撞和剧烈震动。 ● 外露光学器件需要清洁时，应用脱脂棉或镜头纸轻轻 擦净，切不可用其它物品擦拭。 ● 仪器使用完毕后，应用绒布或毛刷清除仪器表面灰尘 。仪器被雨水淋湿后，切勿通电开机，应用干净软布擦干并 在通风处放一段时间。
四、南方NTS全站仪结构和功能
目镜调焦螺旋
目镜
水平制动螺旋 水平微动螺旋
粗瞄准器 仪器中心标志 物镜 光学对中器
键盘 显示屏 软键 整平脚螺旋
望远镜调焦螺旋
垂直制 动螺旋 垂直微 动螺旋
管水准器
四、南方NTS全站仪结构和功能
1、显示屏
显示屏
软键 （功能键）
数字键和字母键
ANG
MENU ESC POWER F1- F4 0- 9
四、南方NTS全站仪结构和功能
3、软键（功能键）
软键功能标记在显示屏的底行，该功能随测量模式的不同而改变。
【角度测量模式】
HR： 122°09′30″ V： 90°10′20″ 置零 锁定 置盘 P1↓
按F4键翻页进入下一页菜单
倾斜 --- V% P2 ↓ H- 蜂鸣 R/L 竖角 P3 ↓
四、南方NTS全站仪结构和功能
五、数据采集
显示电池电量
数据采集菜单的操作： 按下MENU键，仪器进入主 菜单1/3模式,按下F1（数据采集）键，显示数据采集菜单1/2.
正常测量模式
ESC
MENU
菜单
1/3
F1： 数据采F集1
F2： 放样
F3： 存储管理 P1↓
F1
选择文件 FN： ___________ 输入 调用 --- 回车
4、星键（★键 ）
显示屏
软键
[]或
（功能键）
星键 （快捷键）
按下星键★可以对以下项目进行设置：
[ 1．对比度调节。按星键后，通过按 ]键，可以调节液晶显示对
2．照明。按星键后，通过按F1选择“照明”，按F1或F2选择开
3．倾斜。按星键后，通过按F2选择“倾斜”，按F1或F2选择开 4．S/A。 按星键后，通过按F4选择“S /A”，可以对棱镜常数和 进行设置。并且可以查看回光信号的强弱。
角度测量键 距离测量键 坐标测量键 菜单键 退出键 电源开关键 软键（功能键） 数字键 星键
上移键) 下移键) 左移键) 右移键) 返回上一级状态或返回测量模式 电源开关 对应于显示的软键信息 输入数字和字母、小数点、负号 进入星键模式
四、南方NTS全站仪结构和功能
1、显示屏－－显示的符号
符号
符号
按F4 键翻页进入下一页菜单：
镜高 仪高 测站 P2 ↓
N：北坐标X E： 东坐标Y
Z：高程 H
PSM：仪器常数 PPM：气象改正数 F. R：测距模式
六、测量模式
3 、坐标测量
3.2 坐标测量步骤
步骤一 设置测站点坐标
如图，将仪器所在位 置 A 点坐标输入仪器中。 按坐标测量第二页菜 单中“设置”所对应的 软键F3，进入“设置测 站点”屏幕：
一、什么是全站仪
全站型电子速测仪 是由电子测角 、电子测距 和微处理器 组成的三维坐标测量系统，能自动显示测量结果，能与外围 设备交换信息的多 功能测量 仪 器 。简 称 全 站 仪 （ Total Station）。
电子测角:电子经纬仪
电子测距:光电测距仪
微处理器：微处理器是全站仪的核心装置,主要由中央处理 器,随机储存器和只读存储器等构成,测量时,微处理器根据 键盘或程序的指令控制各分系统的测量工作,进行必要的逻 辑和数值运算以及数字存储、处理、管理、传输、显示等。
产
地
瑞士
德国 日本 日本
日本 日本 北京 广州 苏州
二、全站仪的种类
大家看看有你眼熟的仪器么？
徕卡(LEICA ) 2003 宾得(PENTAX） R300 索佳（SOKKIA）
二、全站仪的种类
大家看看有你眼熟的仪器么？
拓普康（TOPOCON） 尼康（NIKON） 南方测绘 NTS系列
二、全站仪的种类
二、全站仪的种类
生产厂家 徕卡(LEICA ) 蔡司(ZEISS) 拓普康（TOPOCON） 索佳（SOKKIA） 尼康（NIKON） 宾得(PENTAX） 北光（博飞） 南方测绘 苏光
型
号
TPS 系列
Elta 系列 GTS、GPT系列
SET系列
DTM系列 PTS、R100系列
BTS系列 NTS系列 OTS系列
按F4 键翻页进入下一页菜单：
偏心 放样 m/f/i P2↓
V ： 垂直角 SD：倾斜距离
HR： 水平角 HD：水平距离 VD： 高 差 PSM：仪器常数
六、测量模式
3 、坐标测量 3.1 坐标测量菜单
N： 286.245 m E： 76.233 m Z： 14.568 m 测量 模式 S/A P1↓
