变电站交直流系统运行及故障处理

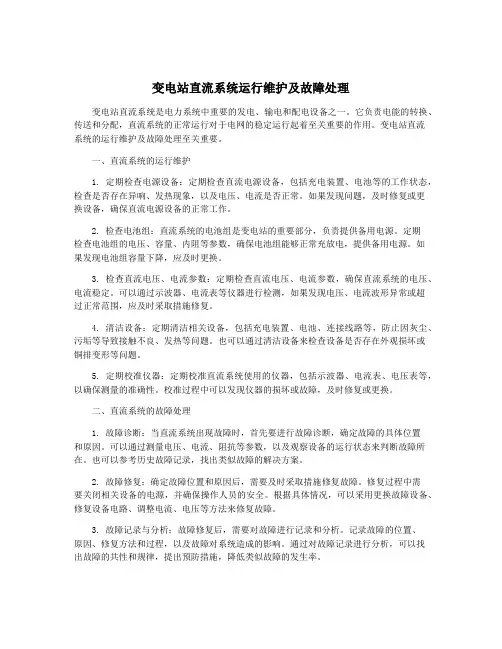

变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理变电站直流系统是电力系统中重要的发电、输电和配电设备之一。
它负责电能的转换、传送和分配，直流系统的正常运行对于电网的稳定运行起着至关重要的作用。
变电站直流系统的运行维护及故障处理至关重要。
一、直流系统的运行维护1. 定期检查电源设备：定期检查直流电源设备，包括充电装置、电池等的工作状态，检查是否存在异响、发热现象，以及电压、电流是否正常。
如果发现问题，及时修复或更换设备，确保直流电源设备的正常工作。
2. 检查电池组：直流系统的电池组是变电站的重要部分，负责提供备用电源。
定期检查电池组的电压、容量、内阻等参数，确保电池组能够正常充放电，提供备用电源。
如果发现电池组容量下降，应及时更换。
3. 检查直流电压、电流参数：定期检查直流电压、电流参数，确保直流系统的电压、电流稳定。
可以通过示波器、电流表等仪器进行检测，如果发现电压、电流波形异常或超过正常范围，应及时采取措施修复。
4. 清洁设备：定期清洁相关设备，包括充电装置、电池、连接线路等，防止因灰尘、污垢等导致接触不良、发热等问题。
也可以通过清洁设备来检查设备是否存在外观损坏或铜排变形等问题。
5. 定期校准仪器：定期校准直流系统使用的仪器，包括示波器、电流表、电压表等，以确保测量的准确性。
校准过程中可以发现仪器的损坏或故障，及时修复或更换。
二、直流系统的故障处理1. 故障诊断：当直流系统出现故障时，首先要进行故障诊断，确定故障的具体位置和原因。
可以通过测量电压、电流、阻抗等参数，以及观察设备的运行状态来判断故障所在。
也可以参考历史故障记录，找出类似故障的解决方案。
2. 故障修复：确定故障位置和原因后，需要及时采取措施修复故障。
修复过程中需要关闭相关设备的电源，并确保操作人员的安全。
根据具体情况，可以采用更换故障设备、修复设备电路、调整电流、电压等方法来修复故障。
3. 故障记录与分析：故障修复后，需要对故障进行记录和分析。
谈变电站直流系统运行故障分析处理
较为深入 的认 识 ，就从变 电站直流系统故 １ － ３ ． ２交、直流的混接 型作为切人点 ，谈 谈变 电站直流系统 出现
的原 因及处理对策 ，以期能够推动变 电站
电力 行 业 的 良好 发 展 。
（ ２ ）由人 为因素所产 生的接地 故 障。在 工作人员进行检查和维修的过程 中，没有注意
１ ． ３变 电站 直 流 系统 混接 故 障
这 种复杂 的环境 下长期运行 ，设备的绝缘性降
低 ，导致直 流接地故 障发生 。 （ ３ ）受 到挤压磨 损而导致 的直流 接地 。 在直流系统运行 时，如果二次 线和转动 的部件
∈ 键词 】变电站 直流 系统 故障 处理措施
１ ． ３ ． １两段直流之 间存在并列点 由于 变 电站 自身 发展 的需 要 ，在 变 电站
发生接触 ，会使二次线 的绝缘皮 受到磨 损 ，当
绝缘皮被磨破时 ，则会发生接地 。
作 为变 电站 的 重要 组成 部分 ，直 流 电源 进行扩建或者技术改革时 ， 施工是在所难免的 ，
Ｅ 的正常运 行对于整个变 电站而言 ，都 有着 ｝ 重要 的意义 ，直流 电源系统一直为继 电保 这样就非常容易发生直流 回路并列，如 果存在
ｊ 前我 国变电站直流系统故障的几大类 到损害 。
２变 电站直流系统故障原 因探析
变 电站直 流系统 电源失压 故障 作 为相 当于 人体 中枢 神经 系统 的重 要系 变电站直流系统的用 电负荷是非常重要 的 ， ２ １ 由于设 计和施工 阶段所产生的 隐患
．
等昆虫可以轻而易举的进入盒 内，蜜蜂筑 的巢 在建 设新 变 电站 ，或者 老变 电站 扩建 时 穴也能使接线端和外壳相连 ，出现直流接地故 候 ，因为设计和施工 时疏忽 、或者 是施 工人员 障 。

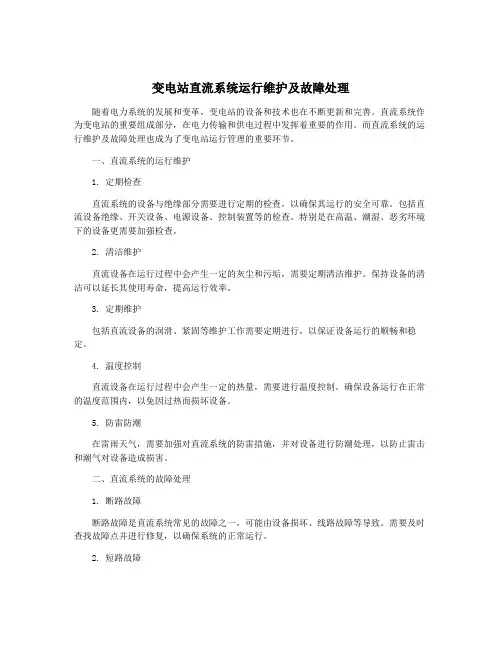

变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理随着电力系统的发展和变革，变电站的设备和技术也在不断更新和完善。
直流系统作为变电站的重要组成部分，在电力传输和供电过程中发挥着重要的作用。
而直流系统的运行维护及故障处理也成为了变电站运行管理的重要环节。
一、直流系统的运行维护1. 定期检查直流系统的设备与绝缘部分需要进行定期的检查，以确保其运行的安全可靠。
包括直流设备绝缘、开关设备、电源设备、控制装置等的检查。
特别是在高温、潮湿、恶劣环境下的设备更需要加强检查。
2. 清洁维护直流设备在运行过程中会产生一定的灰尘和污垢，需要定期清洁维护。
保持设备的清洁可以延长其使用寿命，提高运行效率。
3. 定期维护包括直流设备的润滑、紧固等维护工作需要定期进行，以保证设备运行的顺畅和稳定。
4. 温度控制直流设备在运行过程中会产生一定的热量，需要进行温度控制。
确保设备运行在正常的温度范围内，以免因过热而损坏设备。
5. 防雷防潮在雷雨天气，需要加强对直流系统的防雷措施，并对设备进行防潮处理，以防止雷击和潮气对设备造成损害。
二、直流系统的故障处理1. 断路故障断路故障是直流系统常见的故障之一，可能由设备损坏、线路故障等导致。
需要及时查找故障点并进行修复，以确保系统的正常运行。
2. 短路故障短路故障会导致设备过载甚至烧毁，严重影响系统的安全和稳定性。
在发生短路故障时，需要立即切断电源，并及时寻找短路点并进行修复。
3. 触电事故在直流系统维护和运行过程中，触电事故是比较常见的意外。
发生触电事故时，需要立即切断电源，并对伤者进行急救和送医治疗。
4. 绝缘故障绝缘故障可能会导致设备和线路的损坏，甚至引发火灾。
在发现绝缘故障时，需要及时进行维修和更换绝缘材料，以确保系统的安全运行。
变电站直流系统的运行维护及故障处理是变电站运行管理的重要环节。
通过定期检查、清洁维护、定期维护、温度控制、防雷防潮等措施，可以保证直流系统的正常运行；而在出现断路故障、短路故障、触电事故、绝缘故障等问题时，需要及时进行处理，确保系统的安全稳定运行。
变电站交直流系统运行及故障处理
变电站交直流系统运行及故障处理摘要：在当前我国社会建设不断发展的进程中，电力系统建设占据着重要位置，而其中的变电站建设与运行则对电力系统发展提供着促进作用，本文将就变电站用交直流的运行和故障进行分析，以为变电站运行维护工作的同仁提供借鉴价值。
关键词：变电站；交直流系统；运行；故障处理1 引言变电站用交流系统主要是由站用变压器和交流低压屏等设备组成的，它们的主要运行目的就是为变电站提供稳定可靠的交流电源，而站用直流系统则是由蓄电池和硅整流电容储能装备等组成，为变电站中的继电保护设备和信号装置、电气设备的远程操作系统等提供直流电能源，在变电站中交直流系统的运行维护是一项十分重要的工作，本文以接地故障为例进行故障分析与处理的探讨。
2 变电站交直流电源系统变电站交直流电源系统主要包括ATS开关、充电机和蓄电池组三个部分。
如图1.自动转换开关电器即ATS，在变电站中用于将一个交流输入电源自动换接至备用交流输入电源，使交直流负荷不停电、可以稳定运行，充电机是采用高频电源技术，用于UPS直流不间断电源等电池的自动浮充，以确保其不过充、不欠充，对充电机的参数采集主要目的是监测均、浮充状态。
蓄电池从投运开始，它均、浮充电都是靠充电机完成的。
在供电公司一般分析蓄电池的异常，只会关注温度、检修、工作环境等原因。
变电站交直流系统，有两个用处：一、承担正常直流负荷电流，二、向蓄电池组补充电，使蓄电池的自放电得到补充，保证蓄电池备用时处于满容量。
3 变电站用交直流系统接地故障及原因分析3.1何为接地故障变电站交直流系统发生接地故障的主要表现就是母线绝缘时，其中一条母线或者支线发生了电阻降低等问题，使整个系统出现接地故障，如果出现接地问题的线路较多时，就会对变电站设备运行造成影响，甚至可能造成整个变电站运行效率的下降。
3.2发生接地故障的主要原因变电站户外构件问题的发生容易导致其直流系统发生接地故障。
如金属管、端子箱、电缆沟等装置在应用的过程中非常容易积水，并且会受到多种因素的影响。
变电站直流系统、站用交流系统运行操作及故障处理要点 2012 2 8
变电站直流系统、站用交流系统运行操作及故障处理要点1 变电站直流系统1.1 正常运行方式1)采用2台充电机、2组蓄电池的直流系统，正常应分段运行，蓄电池正常必须与直流母线并列作浮充运行。
2)采用3台充电机、2组蓄电池的直流系统，正常应分段运行，蓄电池正常必须与直流母线并列作浮充运行。
备用充电机空载或冷备用方式。
1.2 运行注意事项1)当一组直流电源或蓄电池发生异常须退出处理时方可将两段直流母线并列运行。
2)采用环路供电的直流回路，一般应在直流配电屏上将一路电源开关合上，另一环路电源开关分开，并挂上“不得合闸”的标示牌（对分段运行的直流系统更要注意）。
3)对于母联兼蓄电池出线开关的接线方式，要特别注意，切换前应保证相应母线充电机运行正常，防止操作中造成母线失电。
4)两条母线并列前，母线电压差不应超过3伏，防止造成蓄电池损伤。
5)母线并列时应检查母联开关确已合上，如观察两条母线电压相等，充电机输出电流是否发生变化等。
1.3 运行操作及故障处理1.3.1 以2台充电机，充电机输出开关为双位置方式操作为例图一一、运行操作◆1号蓄电池均衡充电操作步骤：（以图一为例）1)合母联开关（母线电压差正常不超过3V）2)拉1号蓄电池开关3)将1号充电机开关由“母线”位置切至“蓄电池”位置4)将1号充电机调整至“均衡充电”方式（约充4个小时）◆均衡充电完成后恢复步骤：1、1号充电机调整至“浮充”方式2、将1号充电机开关由“蓄电池”位置切至“母线”3、合上1号蓄电池开关4、拉母联开关◆如直流母线的合母和控母间有硅链，则不需要倒方式，可直接进行均衡充电。
需要均衡充电时，将1号充电机调整至“均衡充电”方式即可。
均衡充电完成后恢复时，将1号充电机调整至“浮充”方式即可。
二、故障处理：（以图一为例）➢1号充电机故障（退出运行），母线电压正常或母线电压不低于2.1 V *N节。
1、拉开1号充电机2、合上母联开关【注意事项】如果1#电池由于放电亏空较严重，可能造成蓄电池电压较低，母线并列后可能造成1#电池充电电流较大，应观察1#电池电流不超过0.1C。
变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理变电站直流系统是电网中重要的组成部分，对电网的稳定运行有着重要的作用。
为了保障直流系统的正常运行，需要进行定期维护和及时处理故障。
变电站直流系统的运行维护包括以下几个方面：1. 定期检查直流系统设备的运行状态。
包括查看直流设备的接线情况、导线的磨损情况、母线的温度和电流负载等。
如发现设备运行异常或存在问题，及时进行修复或更换。
2. 定期检查直流系统的绝缘电阻。
绝缘电阻的检查可以通过使用专门的测试仪器来进行。
绝缘电阻过低可能导致设备互相漏电，增加了事故的发生风险。
3. 监测直流设备的工作温度。
直流设备的工作温度一般不应超过设备允许的最高温度。
如果超过最高温度，应及时采取措施，如增加通风设备或降低负载。
4. 定期检查直流设备的维护情况。
包括检查电池组的电压和容量，清洁设备的内部和外部，检查设备的安装螺栓是否松动等。
如果发现设备有故障或异常，及时报修和处理。
对于直流系统的故障处理，需要根据不同的故障情况采取相应的应对措施：1. 如果发现直流设备的故障，首先应停止使用该设备并切断电源。
然后进行故障排查，确定故障原因，如短路、接触不良或电压过高等。
根据故障原因选择相应的修复方法。
2. 如果发现直流设备发生电池过放、电池开路或电池渗酸等问题，需要停止使用该电池组，并及时更换或进行修复。
3. 如果直流系统的母线温度过高，可能是负载过大或通风不良所致。
可通过降低负载或增加通风设备来解决该问题。
4. 如果发现直流系统存在安全隐患，如火灾、漏电等，需要立即采取紧急措施，切断电源，并报警并报告上级领导，及时处理。
变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理摘要：变电站直流系统是变电站的重要组成部分，为变电站内的断路器分合闸、继电保护、自动装置、信号装置等提供电源。
同时作为独立电源，直流系统在站用电失电的情况下，仍能保证在一定时间内提供可靠的直流电源及事故照明电源。
直流系统的安全性、可靠性将直接影响到变电站甚至电网的安全稳定运行。
近年来，由于直流系统的故障缺陷导致变电站内开关拒动、保护误动等事故时有发生，造成了电力系统越级跳闸，扩大了事故影响范围。
因此，对直流系统运行维护进行分析研究，有很重要的实际意义。
关键词：变电站，直流系统，维护，故障1 变电站直流系统的概述1.1变电站中的直流系统的含义变电站是一种能向各种设备提供直流电源的、可独立操作的电源设备，可为开关控制、事故照明、信号设备以及系统监控等提供一定保障，其通常不会受到系统运行方式的影响。
如果系统的外部交流电出现忽然中断现象，可通过蓄电池向直流系统供电，从而使系统得以正常运行。
通过监控系统，可对蓄电池中各功能模块的状态与参数进行监测，从而可对直流系统进行有效的控制与管理，并可对电源系统进行有效的安全与自动化处理，进而可保证变电站的连续性与可靠性运行。
1.2变电站直流系统的组成一个典型的直流电源系统由交流输入、充电装置、馈电屏、蓄电池组、监控单元（含馈线状态监测单元）、绝缘监测（含接地选线）、硅降压回路（可选）、蓄电池电压巡检装置、电压电流测量表计等组成。
1.3变电站直流系统主要作用在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源；在交流电故障状态下，由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。
变电站一经投运，直流系统将不会进行停电检修，当直流系统发生故障时，将在带电的情况下进行查找和处理，加大了难度和风险，因此准确的分析故障和正确的查找方法将会大大提高安全系数。
1.4直流系统的运行方式直流系统先由变电站交流屏接入380V交流电，经过充电机（实质上是整流装置）转为220V或者110V直流电接入直流母线，蓄电池组与充电机输出并列接入直流母线，这样一方面充电机可以经直流母线给直流负荷供电，另一方面也可以对蓄电池组进行浮充。
变电站直流系统介绍及常见故障处理
变电站直流系统介绍及常见故障处理直流系统是变电站中的一种常用电源系统，其主要作用是将变电站的交流电转换为直流电，供给直流设备和直流负载使用。
直流系统由直流电源、直流断路器、直流安全接地装置、直流控制装置等组成。
直流电源是直流系统的核心设备，常见的直流电源有整流变压器、静止变流器和充电器等。
而直流断路器主要用于控制直流系统中的电流，一旦发生故障可以迅速切断电流以保护设备安全。
直流安全接地装置用于保证直流系统的安全接地，并使系统的接地电阻可靠地控制在一定范围内。
直流控制装置可根据需要对直流系统的电压、电流、功率等进行监控和调节。
在变电站中，直流系统常见的故障有短路、过电流、过压、接地故障等。
对于这些故障，需要及时处理以确保直流系统的正常运行。
常见的故障处理方法有：1. 短路故障处理：当直流系统出现短路故障时，应立即切断电源，寻找并消除短路点，修复或更换损坏的设备。
在排除故障之前，必须确保直流系统不再存在故障；修复后，应进行系统的复归测试，以确保修理效果。
2. 过电流故障处理：过电流故障是指直流系统的电流超过额定值。
处理方法可以是调整整流变压器的输出电流，或者更换合适的电流互感器。
4. 接地故障处理：接地故障是指直流系统接地电阻超过额定值，或者直流系统与地之间发生短路。
处理方法可以是寻找并消除接地点，修复或更换损坏的设备。
除了以上常见的故障处理方法外，还需要注意直流系统设备的定期检测和维护，例如定期对直流设备进行绝缘测试、接地测试和保护装置测试等，及时发现并排除潜在的故障隐患，确保直流系统的安全运行。
直流系统是变电站中重要的电源系统，通过提供稳定的直流电源供给直流设备和直流负载使用。
在运行过程中可能出现各种故障，我们需要及时处理，并进行定期检测和维护，确保直流系统的正常运行和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站交直流系统运行及故障处理
直流系统
变电站的强电直流电压为110V 或220V ；弱电直流电压为48V 。
电力系统中直流操作系统采用对地绝缘运行方式。
一．直流系统在变电站中的作用：
1.直流系统的主要作用是在正常情况下为继电保护、自动装置、控制信号、断路器跳合闸操作回路等提供可靠的直流电源。
当发生交流电源消失时，为事故照明、交流不间断电源提供直流电源。
2.在生产设备发生故障的关键时刻，直流系统故障，特别是全站控制直流消失，必将造成主设备严重损坏或火灾、爆炸、电力系统大面积停电等极其严重的后果和巨大经济损失。
直流系统由智能高频开关电源模块、蓄电池、集中监控器、绝缘监测仪二．直流系统的任务
和直流配电装置等组成。
三．在变电运行中应注意的几个问题
a、直流母线在正常运行和改变运行方式中，严禁脱开蓄电池组。
b、分裂运行的两条直流母线并列前，应检查两条母线的电压基本一致（有效值差小于1V）；
c、整流装置在检修结束恢复运行时，应先合交流侧开关，再带直流负荷。
d、两组蓄电池的直流系统，不得长期并列并列运行。
由一组蓄电池通过并解裂接带另一组蓄电池的直流负荷时，禁止在两系统都存在接地故障下进行。
e、分裂运行的两条直流母线并列后，应将其中一个直流绝缘监察装置的固定接地点断开。
四．直流系统缺陷定性：
1. 严重缺陷
•充电装置停止工作；
•运行中蓄电池组温度异常；
•蓄电池室加热通风设备故障；
•蓄电池电解液不合格；
•直流绝缘监测装置工作异常。
2.一般缺陷
•蓄电池接线接头轻微生盐；
•蓄电池容量下降。
五．直流接地的危害：
1.直流系统一点接地一般不影响直流系统的正常工作，长期运行易发展形成两点接地，造成保护误动、拒动等。
2.直流系统两点接地短路，虽然一次系统并没有故障，但由于直流系统某两点接地短接了有关元件，可能将造成信号装置误动，或继电保护和开关的“误动作”或“拒动”。
1.两点接地可能造成开关误跳闸：当直流接地发生在A 、B 两点时，将电流继电器1LJ 、2LJ 接点短接，而将ZJ 启动，ZJ 接点闭合而跳闸。
A 、C 两点短接时短接ZJ 接点而跳闸。
在A 、D 两点，D 、F 两点等同样都能造成开关误跳闸。
2.可能造成开关拒动：接地发生在B 、E 两点，D 、E 两点或C 、E 两点，开关可能造成拒动。
L+ B A D F E C *两点接地分析：
Ⅰ：A —B
A —D
D —F
Ⅱ：B —E
D —E
C —E
Ⅲ：A —E
3.两点接地引起保险熔断：接地点发生在A、E两点，引起保险熔断。
当接地点发生在B、E和C、E和D、E两点，保护动作时不但开关拒跳，而且断保险，同时有烧坏继电器接点的可能。
六．直流系统故障处理原则
1.220V直流系统两极对地电压绝对值差超过40V或绝缘降低到25kΩ以下，48V直流系统任一极对地电压有明显变化时，应视为直流系统接地。
2.直流系统接地后，应立即查明原因，根据直流绝缘监察装置指示或当日工作情况、天气和直流系统绝缘状况，找出接地故障点，并尽快消除。
3.使用拉路法查找直流接地时，至少应由两人进行，断开直流时间不得超过3S。
4.拉路检查应先推拉容易接地的回路，依次推拉事故照明、整流装置、蓄电池回路和断路器的操作电源开关。
5.直流电源系统设备发生短路、交流或直流失压时，应迅速查明原因，消除故障，投入备用设备或采取其他措施尽快恢复直流系统正常运行。
6.蓄电池组发生爆炸、开路时，应迅速将蓄电池总熔断器或空气断路器断开，投入备用设备或采取其他措施及时消除故障，恢复正常运行方式。
交流系统
一．变电站交流系统作用：
1.变电站交流系统为站内主变压器冷却系统、消防、断路器储能电机、隔离开关操作电源、UPS等交流负荷提供可靠保障。
2.提供照明、供水等生活用电。
二．站用电系统缺陷定性标准
• 危急缺陷
• 站用电低压电源开关不能操作；
• 接头严重过热。
• 严重缺陷
• ATS （备自投）装置失灵；
• 接头过热。
三．交流系统故障处理基本原则
1、站用电系统发生故障，运行人员应首先考虑迅速恢复站用电的运行。
站用电系统停电时，运行人员应按下列顺序进行检查处理：
2、检查备用电源，尽量减少停电的范围和时间；
3、检查主变压器动力电源切换和冷却器运行状况，若冷却器运行不正常，应密切监视主变压器负荷及油温的变化；
二．交流系统的任务
4、如果短时间不能恢复直流高频开关电源的交流电源，应考虑改变直流系统的运行方式；
5、夜间发生故障，如果无正常照明时，应投入事故照明系统；
6、当站用电系统故障暂时不能恢复正常供电时，运行人员应进行局部调查。
当设备容量不够时，可以暂时停用一些不重要的负荷。
待站变故障处理完毕后，再将其恢复到正常运行状态。
四．全站交流失压处理
1、汇报相关调度及上级部门。
2、现场检查所用变高、低压侧开关位置是否在分位，检查低压盘电压表无指示。
3、事故照明应立即自动切换成功，若不能，应检查事故照明切换柜是否完好，夜间应尽快恢复主控照明。
若事故照明无法恢复，考虑应急灯。
4、实时监视UPS是否正常工作、监视蓄电池的工作状态，同时记录时间。
5、如计算机监控失电，安排运行人员在保护小室就地进行监控。
6、现场对主变冷却器系统检查：
✓检查主变每相冷却器控制箱中各空气开关、切换把手在正常投入位置。
✓检查主变冷却器控制箱电源空开在投入位置。
✓派人就地实时监视主变油温，并记录时间。
✓如为强迫油循环变压器，当主变油温未超过75℃，允许继续运行，应向调度申请减负荷，但不宜超过一小时；当油温达到75℃，应立即汇报调度申请退出（注意冷却器全停20分钟跳闸保护根据实际情况申请
退出）。
✓如为自冷变压器，当主变油温超过85℃，应汇报调度申请减负荷；当油温达到95℃，应汇报调度，必要时申请退出。
7、联系相关部门，尽快恢复站用电送电。
8、做好站用变送电的倒闸操作准备。
