火灾自动报警系统总线制与多线制的区别
多线制总线制二线制
1．多线制
所谓多线制是指每个入侵探测器与控制器之间都有独立的信号回路，探测器之间是相对独立的，所有探测信号对于控制器是并行输入的。这种方法又称点对点连接。
二线制就是总线制的一种!
3．混合式
如果采用总线制则会使探测器的电路变得复杂起来，势必增加成本。但多线制又使控制器与各探测器之间的连线太多，不利于设计与施工。混合式则是将两种线制方式相结合的一种方法。一般在某一防范范围内（如某个房间）设一通讯模用多线制连接，而模块与控制器之间则采用总线制连接。由于房间内各探测器到模块路径较短，探测器数量又有限，故多线制可行，由模块到报警器路径较长，采用总线制合适，将各探测器的状态经通讯模块传给控制器。
多线制又分为n+4线制与n+1线制两种，n为n个探测器中每个探测器都要独立设置的一条线，共n条；而4或1是指探测器的公用线。
多线制的优点是探测器的电路比较简单，但缺点是线多，配管直径大，穿线复杂，线路故障不好查找。显然这种多线制方式只适用于小型报警系统。
2．总线制
总线制是指采用两条至四条导线构成总线回路，所有的探测器都并接在总线上，每只探测器都有自己的独立地址码，入侵报警控制器采用串行通讯的方式按不同的地址信号访问每只探测器。总线制用线量少，设计施工方便，因此被广泛使用。

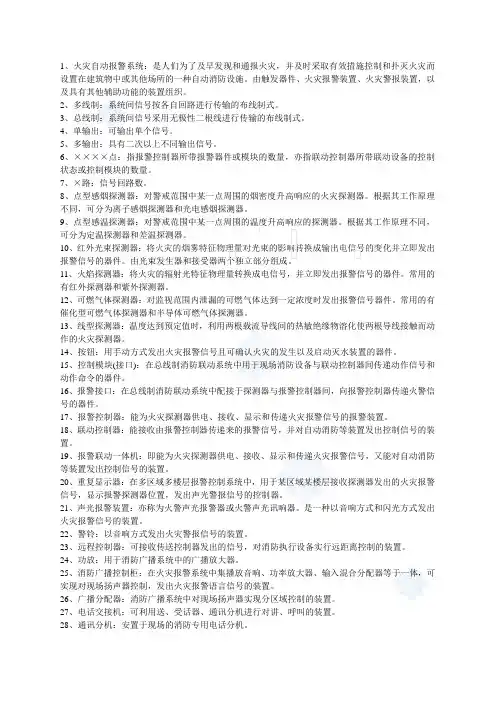

火灾自动报警系统专业名词
1、火灾自动报警系统：是人们为了及早发现和通报火灾，并及时采取有效措施控制和扑灭火灾而设置在建筑物中或其他场所的一种自动消防设施。
由触发器件、火灾报警装置、火灾警报装置，以及具有其他辅助功能的装置组织。
2、多线制：系统间信号按各自回路进行传输的布线制式。
3、总线制：系统间信号采用无极性二根线进行传输的布线制式。
4、单输出：可输出单个信号。
5、多输出：具有二次以上不同输出信号。
6、××××点：指报警控制器所带报警器件或模块的数量，亦指联动控制器所带联动设备的控制状态或控制模块的数量。
7、×路：信号回路数。
8、点型感烟探测器：对警戒范围中某一点周围的烟密度升高响应的火灾探测器。
根据其工作原理不同，可分为离子感烟探测器和光电感烟探测器。
9、点型感温探测器：对警戒范围中某一点周围的温度升高响应的探测器。
根据其工作原理不同，可分为定温探测器和差温探测器。
10、红外光束探测器：将火灾的烟雾特征物理量对光束的影响转换成输出电信号的变化并立即发出报警信号的器件。
由光束发生器和接受器两个独立部分组成。
11、火焰探测器：将火灾的辐射光特征物理量转换成电信号，并立即发出报警信号的器件。
常用的有红外探测器和紫外探测器。
12、可燃气体探测器：对监视范围内泄漏的可燃气体达到一定浓度时发出报警信号器件。
常用的有催化型可燃气体探测器和半导体可燃气体探测器。
13、线型探测器：温度达到预定值时，利用两根载流导线间的热敏绝缘物溶化使两根导线接触而动作的火灾探测器。
14、按钮：用手动方式发出火灾报警信号且可确认火灾的发生以及启动灭水装置的器件。
15、控制模块(接口)：在总线制消防联动系统中用于现场消防设备与联动控制器间传递动作信号和动作命令的器件。
16、报警接口：在总线制消防联动系统中配接于探测器与报警控制器间，向报警控制器传递火警信号的器件。
17、报警控制器：能为火灾探测器供电、接收、显示和传递火灾报警信号的报警装置。
消防工程入门(水电基础图解)
消防工程入门（水电基础图解）消防工程最基本的包括火灾自动报警系统、电气火灾监控系统、消防电源监控系统、防火门监控系统、消火栓系统、喷淋系统、气体灭火系统、防排烟系统等（水/电/暖通）。
1.电系统1.1常用图例1.2接线方式1.2.1火灾自动报警有多线制（已淘汰）、总线制。
多线制（已基本淘汰）：优点：每个设备独立、系统稳定方便检修。
缺点：施工复杂、废工废料总线制：可靠性比多线制差。
容易出现回路问题，查线困难。
1.2.2总线制又分树形总线和环形总线树形总线成本低，但是不如环形稳定。
树形为单向某一点损坏后面就不能用。
目前消防多使用树形。
环形回路主机国内较少且多为贴牌产品。
1.2.3对于重压消防设备仍采用类似多线的联动方式。
消防水泵/风机等重压消防设备除可以现场启动/报警系统联动启动外，每个设备通过多线连接到控制室的手动控制盘上，可以多线启停。
1.2.4现规范要求每台主机不超过3200个点，每回路不超过200个点，分支回路设总线隔离器，每分支回路不超过32个点。
此要求作为计算依据，但实际施工中为节约成本，根据设备厂家/型号不同单回路设备数可以超过200，如海湾可达到242。
总线隔离器经常出现每楼层或多楼层才安装1个。
1.3线型及设备接线1.3.1常用线型说明ZN阻燃耐火NH 耐火型ZR 阻燃型WDZC W无卤，D低烟，Z阻燃，C是等级RVS是双绞线2*1.5 2为根数1.5为粗细型号BV BYJ为单芯硬直线，设计多标注为BV-2*1.5但算量及采购数量应注意实际应为BV-1.5，数量应乘以2。
多线多设计为7芯或6芯，实际施工5芯够用。
WC CC等以C结尾，多为暗敷。
CE WE等以E结尾，多为明敷。
SC15表示穿线管管径。
图纸上穿线多为斜线直接连接，且实际电线使用米数达不到一卷电线的理论米数，因此在施工时通常对电线进行优化以保证施工成本。
（例如：部分对现场不了解的设计人员在设计是一栋楼可能用多跟电源线，实际施工一根足够，设备量确实很大可以采用一根较粗的电源线。
总线制和多限制的区别
消防总线控制与多线控制的区别
总线控制：是火灾自动报警系统信号传输线路与消防联动系统合二为一，即在一个回路中既有探测器、手动报警按钮，又有控制消防联动设施动作与接受动作回授信号的控制模块回路。
也就是设备是并联在一根总线上的。
采用总线制布线方式比较简单。
一般情况下，如果消防联动设施数量比较多且集中，采用总线制比较经济合理。
多线控制: 是对消防联动设施的控制是一对一、点对点的控制回路。
多线控制是由主机控制室用于手动控制的！通常不受报警系统控制，由人为控制！（利用继电器，接触器完
成）。
火灾自动报警系统线制
如图所示，采用两条至四条导线构成总线回路， 如图所示，采用两条至四条导线构成总线回路，所有探测 器与之并联，每只探测器有一个编码电路（独立的地址电路）， 器与之并联，每只探测器有一个编码电路（独立的地址电路）， 报警控制器采用串行通讯方式访问每只探测器。 报警控制器采用串行通讯方式访问每只探测器。此系统用线量 明显减少，设计和施工也较为方便，因此被广泛采用。但是， 明显减少，设计和施工也较为方便，因此被广泛采用。但是， 一旦总线回路中出现短路问题，则整个回路失效， 一旦总线回路中出现短路问题，则整个回路失效，甚至损坏部 分控制器和探测器，因此为了保证系统的正常运行和免受损失， 分控制器和探测器，因此为了保证系统的正常运行和免受损失， 必须在系统中采取短路隔离措施，如分段加装短路隔离器。 必须在系统中采取短路隔离措施，如分段加装短路隔离器。 图中的四条总线（ 图中的四条总线（P、T、S、G）均为并联方式连接，S线上 均为并联方式连接， 的信号对探测部位而言是分时的，从逻辑实现方式上看是“线或” 的信号对探测部位而言是分时的，从逻辑实现方式上看是“线或” 逻辑。由于总线制采用了编码选址技术， 逻辑。由于总线制采用了编码选址技术，使控制器能准确地报警 到具体探测部位，测试安装简化，系统的运行可靠性大为提高。 到具体探测部位，测试安装简化，系统的运行可靠性大为提高。
： G：地线 S：信号线 ： T：自诊断线 V（+24V）：电源线 ： ）：电源线 （ ）：
控 制 器 S
ST：选通线 ：
S
············
S
n
探测器 1 2 多线制（ 多线制（n+4）连接方式 ）
第四节 线制
2 二多线制 二多线制即n+1线制，即一条是公用地线，另 线制，即一条是公用地线， 二多线制即 线制 一条承担供电、选通信息与自检的功能，这种线 一条承担供电、选通信息与自检的功能， 制比四线制简化了许多，但仍为多线制。 制比四线制简化了许多，但仍为多线制。 二多线制虽然相比四多线制有所改进， 二多线制虽然相比四多线制有所改进，但其特 点基本相同。 点基本相同。
火灾自动报警系统线制
P
报
G
警
控
制
器
T1
T2 …… Tn
P－－完成供电、选址、自检、获取信号等功能 G－－公共地线
可编辑ppt
10
二总线系统的连接方式
树型、环型、链式
树型为多数系统所采用；有的系统则要求输
出的两根总线再返回控制器的另两个输出端
子，构成环型，这时对控制器而言变成了四
根线。
另外，还有一种系统的P线对各探测器是串联
的，可称为链式连接方式，这时对探测器而
言，变成了三根线，而对控制器还是两根线
。
各连接方式如图所示。
可编辑ppt
11
①树枝型
P
报
G
警
控
制
器
T1
T2
T3 …… Tn
采用这种接线方法时，如果发生断线，可以自动判断 故障点。 但故障点后的探测器不能工作。
可编辑ppt
12
报
警
控 T1
T2
制
器
②环形二总 线系统
少，但技术的复杂性和难度也提高了。二总线制 中的G线为公共地线，P线则完成供电、选址、 自检、获取信息等功能。
可编辑ppt
8
特点：设备技术复杂，安装简单成本低，检测维修方便
G
控
制
P
器
S
S ········· S
1
2
探测器
n
二总线连接方式
G：公共地线 P：供电、选址、自检、获取信息
可编辑ppt
9
二总线连接方式
（一）多线制 这是早期的火灾报警技术。它的特点是一个探测器（或若干 探测器为一组）构成一个回路，与火灾报警控制器相连，如图所 示。当回路中某一个探测器探测到火灾（或出现故障）时，在控 制器上只能反映出探测器所在回路的位置。而我国火灾报警系统 设计规范规定，要求火灾报警要报到探测器所在位置，即报到着 火点。于是只能一个探测器为一个回路，即探测器与控制器单线 连接。
消防电：关于火灾报警的问题
关于火灾报警的问题1、请问火灾自动报警系统的多线制与总线制有什么区别？现在绝大多数报警系统都是总线制，只有防爆系统才采用总线制。
以前老系统也有四线制的，但现在没有了，总线线制采用并联，多线制采用一根公用线加一根串联的信号线。
2、火灾自动报警系统平面图上说除注明外均为2根线，请问这是二总线制吗？看图纸怎么知道是多少线制呢？火灾报警线一般是成对敷设的;现在普通建筑多为二总线;一般报警线路为一对总线,如rvs-2*1.5,电话线一般每层留一对或多对,如rvs-2*1.0 ,多路向上,逐层减少;用于手报或电话插孔;电源线一般为BV-2*2.5,还有联动线;系统图一般都标注线路数量,如电话线会标注20对,过一层少一对;有时候总线和电源线或联动线同穿一管;3、我想问以下几个问题：1、带电话插孔的手动火灾报警器的电话线与信号线可有可以穿在一根管子内？2、电话线可不可以和声光报警器的电源线同穿在一根管子内？3、信号线、回路线、电话线、声报电源线，这几根线哪些可以穿在一根管子内？可以的，只要不是强电信号线都能穿一根管子，只要你的管子能容得下。
按严格要求来说建议独立分开报警器线路，以免不必要的问题发生。
4、手动报警按钮、火灾声光报警器里边分别需要穿几种线？手动报警的是开关量的不需要供电也就是2跟信号线，声光报警器是报警后主机给她的驱动瞬间产生的DC12V给警号的那也就是2根线就OK5、火灾自动报警系统中连接广播是几根线？接广播通常是一个广播模块后面接几个或一定数量的扬声器,控制器给广播模块一个信号,后面的扬声器就都响了,一般情况是接消防广播线和信号线上.共2根线.6、关于火灾自动报警与联动系统，做过这两种系统的人都知道，在做这两种系统时，有的线求是要用带频蔽的，我想请问一下各位，为什么要求要用带频蔽的线也，这有什么作用呀，不有就是在频蔽线接头时，外面的频蔽是否也应该接上也，要是不接会怎么样呢，请高人指点？用屏蔽线是保证信号在传输过程中不受干扰，保证信号传输准确。
消防中多线和总线的不同之处
消防中多线和总线的不同之处多线制是消防名词，在火灾自动报警工程中，一般有多线制和总线制，消防中多线和总线的不同有哪些的呢?本文是店铺整理消防中多线和总线的不同的之处资料，仅供参考。
消防中多线和总线的不同之处之处二者有不同的，总线制就是从主机引出总线，报警设备往总线上连接，一根线上可以接很多设备。
多限制就是每个报警设备都单独引线接到主机上类似于强电系统中的放射式树干式。
“消防”即预防和解决(扑灭)火灾的意思。
灭火与防火，或灭火和防火。
亦指灭火、防火人员。
郭孝成《浙江光复记》：“卫队及巡警消防，见势已烈，均袖缀白布，以表输诚。
”如：必须抓好消防工作。
例如：消防车、消防技术。
中国已有两千多年的消防历史，“消防”一词是二十世纪从日本引进的，是一个外来语。
但“消防”的根在中国。
日本的文字是从中国的汉字演变而来，汉字早在西晋太康五年(284年)就开始传入日本。
“消防”一词不仅字形与汉字完全相同，字义也无差别。
现代意义的消防可以更深层的理解为消除危险和防止灾难。
总线制的线路是数字电路,每个探头等报警设备都有一个独立的地址码,系统每个一段时间(约10多秒)对整个系统进行一次巡检,当一个探头发出报警信号是,系统就根据地址确定是哪个具体位置报警.总线制只要一对线来连接这些探头,这对线既提供24V电源又通过数据,所以只要一对线(和程控电话类似).多线是对某些特别重要的消防联动设备如排烟风机、正压送风机、消火栓泵、喷淋泵等设备采取一对一控制和信号反馈，这些设备都必须单独敷设多芯(一般为4芯或者7芯)控制电缆，从消控室到每一个设备的控制箱。
同时消控室主机也有一组或多组多线联动控制盘对这些设备一对一控制。
其他的消防联动设备就采用控制模块用总线另加24V模块工作电源的方式联动。
这些设备主要有声光报警、消防广播、防火卷帘、电梯迫降、非消防电源切除、应急照明强起等等。
总线模块是连接回路卡上的信号线，跟烟感、温感、手报、消保等设备连接的信号线是一样的，总线模块在一根回路线上可以安装若干个(只要不超过回路上限即可)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火灾自动报警系统中总线制与多线制的区别？
总线制：
对于大系统还是总线制，就是从报警控制器引出2条线当作总线，所有的探测器都挂接到此总线上。
总线制是各回路信号均通过总线回到控制中心。
总线制：由一根主线，往外分支，像树干一样；
多线制：
对于某些小系统可用多线制报警，多线制就是从报警控制器引出多条线路，一般都是一个探测器2条线的。
多线制是各回路信号直接回到控制中心；
多线制：像星状一样，由一个中心往外辐射。
实际上当系统很大时，例如有300个探测点时就得用总线和多线的结合。
他们只是概念上的区别，实际中报警都是2总线。
联动可以用多线制。
