(完整版)建筑电气开关型号符号
电气各类开关型号符号代表一、断路器Le=160A/REC 500mA 额定电流160A ，漏电流500mAHUM8L-400-4P/C350 hum8l 是个塑壳带漏电断路器400 是型号4p 4 极的350A 的整定电流电气符号C65N-C20A/4P;DPN 16AC65 系列20A 容量的 4 极开关，单极16ATLM1 是TCL和罗格朗合资的品牌，100 是框架电流，50a 是额定电流，3p 就是三极喽2 、DNM2-100L 、NDM1-63C 、NDB1L-32 是开关型号。
3、100A/3P ：100A= 额定电流，3P =3 极开关，即三相开关。
4、16/1P+N = 单相16A 的带漏电保护的开关电气符号CDB6--63/1PC16ACDB6- 微断型号63-壳架电流63A 1p- 单极C-脱扣曲线，普通配电保护选用C曲线，电机保护选用 D 曲线。
16A- 额定电流16A电气符号T5N500-R222/4PT5N 为ABB 公司的塑壳断路器型号。
500 为断路器壳架电流为500A.R222 表示整定电流为222A. ；4P 表示为断路器为四级电气符号ATNS63/4P-32AATN 是哪家的开关不晓得。
63 是最大壳体电流，4P 是四极断路器，32A 是整定电流。
电气符NSE200N-200A/4P施耐德的断路器，壳架电流200A ，分段能力为N（好像是35KA ，还得看样本），长延时整定200A ， 4 级的。
脱扣器种类没有200A 分断能力的塑料外壳式断路器电气符NS400-N160/4P施耐德的 4 极（4P）塑壳开关，NS400 系列里面的160 型号（最大额定电流160A ）63 是最大壳体电流，4P 是四极断路器，32A 是整定电流电气符CM1-100L/50A/3PCM1 —常熟开关厂生产的塑料外壳式断路器CM1 系列；100 —壳架等级电流可选代号，最大可选100A ，该题选的是50A；L—额定极限分断能力可选代号，L 表示标准型；3P—极数可选代号，该题选的是 3 极。
建筑电气图形符号
建筑电气图基本符号敷设方式和敷设部位敷设方式：SC:穿焊接钢管敷设；CT:用电缆桥架敷设;敷设部位：WE：沿墙面敷设；WC：暗敷设在墙内；FC：暗敷设在地面或地板内；CC：暗敷设在屋面或顶板内；BMG1是负荷开关,SB是塑壳断路器,BM7是分断能力10KA的微断;SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地黄绿相兼PEN:接零蓝色3项线火线:A项黄B项绿C项红KV:电压千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号建筑工程申请认证财富值双倍检索优先专属展现同行交流LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R ———嵌入式BR———墙壁内安装4设备标注方法’⑦配电线路的标注方法a——bc×de——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯YJV22--416代表聚乙烯绝缘聚氯乙烯护套的电缆,22代表铠装即在四条线的外面有一层铁皮包裹,一共4芯,截面积为16平方毫米;YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆,34：三根四平方的;SC25：电缆穿25的焊接钢管敷设,HDPE50是指50的波纹管敷设BV-5×16SC32：导线型号为铜芯塑料绝缘线,5根16mm2,穿焊接钢管敷设;BV-2×：导线型号为铜芯塑料绝缘线,2根2.5mm2;WC/FC指5平方的VV规格电缆穿32的焊接钢管沿墙或地面暗敷设;FPC15-WC：穿阻燃半硬聚氯乙烯管敷设;WP1-BV3×50＋1×35CTCE表示：1号动力线路,导线型号为铜芯塑料绝缘,3根50mm2、1根35mm2,沿顶板面用电缆桥架敷设;WL2-BV3×SC15WC表示：2号照明线路、3根2.5mm2铜芯塑料绝缘导线穿钢管沿墙暗敷;ZR-BV阻燃型铜芯聚氯乙烯绝缘电线;NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆;TMY-3808+1606：808表示ABC三相为808的铜排606为零排;TMY是硬铜母铜排母线的意思;RVS：铜芯pvc护套双绞线,通常用于公共广播系统/背景音乐系统布线,消防系统布线;RVV：铜芯pvc内护pv外护平行护套线,通常用于弱电电源供电等;BV,BV电线,全称是铜芯聚氯乙烯绝缘电线;因为分类和用途是用来分布电流用的,属于布电线类,用字母B表示；绝缘材料为聚氯乙烯,用字母V表示,因而得;开关器件符号说明：TIMS-125/80/43002其中4表示四级；300：热磁脱扣器；2：电机保护用;DZ47-60/3P-25：小型断路器,型号DZ47-60,三相25A;C65N-16A：2P是指适使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P指双极的,VE-30mA指漏电保护电流为30mAC65N-C16/3P：C65指断路器型号,N表示分断电流为6000A,C16表示保护照明线路用,容量为16A,3P表示3极JDZ10-66000/1001电压互感器：J电压互感器Voltagetransformer；D单相Singlephase；Z浇注式Castingtype；10设计序号DesignNumber；6电压等级kVVoltageclasskV；6000/100额定电压比；1准确等级电度表型号DD28；DD10；DD862;第一个字母D代表电度表；第二个字母T代表三相单相为D；后面的数字是各生产厂商定的;建筑水电图纸WF表示什么是指供电及穿管型号解释出来就是：耐压1000V的四芯120平方毫米交联绝缘钢带铠装护套电缆,穿用直径100毫米钢管屋面或混凝土屋地面敷设。
建筑电气CAD图纸常用符号
建筑电气工程图形符号安装工程常用图形符号一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）三、暖通工程图形符号1、图样线型（P33）2、风管及部件（P33）3、通风空调设备（P34）4、阀门（P35）(一)、电气工程图形符号////**管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线 除注明外,见 避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关 除注明外,均为HK1型三相胶壳闸双极带熔断器开关 除注明外,均为HH3或HH4型单相铁壳开关 三极带熔断器开关 除注明外,均为HH3或HH4型三相铁壳开关 双极三相转换开关 除注明外,均为两电流切换开关三相低压断路器 规格、型号详见工程图注跌落式熔断器 除注明外,均为RW3-10型户外跌落式熔断器 除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关 除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表（三）、暖通工程图形符号。
2、 建筑电气工程常用的开关、断路器、漏电保护器、漏电报器等设备型号符号名称注解图
1、68型开关面板
型号：长86mm×高86mm；
2、120型开关面板
型号：长70mm×高120mm； 型号：长120mm×高120mm；一、开 关
建筑电气工程常用的开关、断路器、漏电器、漏电报
3、118型开关面板
型号：长118mm×高86mm； 型号：长153mm×高86mm； 型号：长196mm×高86mm；
4、146型开关面板
型号：长86mm×高146mm；
5、75型开关面板
型号：长75mm×高75mm；
二、按 钮 开 按钮开关
按钮开关
按钮开关按钮开关
按钮开关
三、容 断 器
15、容断器
16、断路器
17、断路器
18、断路器
19、断路器
四、空 气 开
20、空气开关
21、空气开关
22、空气开关
23、空气开关
24、空气开关
五、电 接 点 式 压
25、电接点式压力表
26、电接点式压力表
27、电接点式压力表
28、电接点式压力表
六、断 路 器
15、断路器
17、断路器
14、浪涌保护器
符号名称：SPD
型号：
十四、漏 电 报 警
十四、漏 电 报 警22、漏电报警器
22、漏电报警器1、智能限电控制器。
建筑电气各类符号大全
建筑电气符号大全电气工程及文字符号电气工程图例符号一、电气工程文字符号概述：为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。
为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。
目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。
3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读二、电气工程图例符号概述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。
电气工程图有以下特点：1）电气工程图只表示电气线路的原理和接线，不表示电气设备和元件的准确形状和位置。
2）为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。
为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。
目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。
3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施工标准图集，理清思路，对施工做好整体规划。
图列符号名称图列符号名称普通砖墙窗普通砖墙钢筋混凝土普通磗柱金属砂、灰土、及粉刷材料窗普通砖不可见孔洞混凝土双扇弹簧门钢筋混凝土柱墙内单扇推拉门不可见孔洞自然土壤坑槽夯实土壤可见孔洞墙内双扇推拉门双扇门标高符号(单位m)轴线与附加轴线污水池木材单扇门玻璃楼梯首层标准层顶层表2-2 常用电气图用图型符号国标序号图形符号名称及说明备注06-19-0306-19-06双绕组变压器三绕组变压器11-15-01 11-15-02 11-15-04 11-15-05 11-15-06 11-15-07 1（1）屏、台、箱、柜一般符号（2）电力或电力-照明配电箱（3）照明配电箱（屏）（4）事故照明配电箱（屏）（5）多种电源配电箱（屏）（6）电源自动切换箱（屏）画于墙外为明装距地一般1.8mm画于墙内为暗装距地一般1.4mm2 53 6411-16-09 11-16-10 11-16-12 按钮盒一般型及保护型密闭型防爆型带指示灯型点数应符号按钮数目08-02-01V 电压表A 电流表W 功率表08-04-03 08-04-15 Wh -有功电能表varh -无功电能表11-18-19电信插座一般符号可用文字或符号加以区别TP电话；TV 电视；TX电传；M传声器；FM调频08-10-01 08-10-02 （1）灯一般符号信号灯一般符号（2）闪光型信号灯（1）灯的颜色标注（在符号旁）RD红；BU绿；WH白（2）灯的类型标注（在符号旁）Xe灿；Na钠；Hg汞；I碘；IN白枳；FL荧光；EL电发光；ARC弧光；LED发光二极管11-19-02 11-19-03 （1）投光灯一般符号（2）聚光灯11-19-05 11-19-06 （1）示出配线照明的引出线位置（2）在墙上的照明引出线出示配线向左边11-09-07 11-09-08 （1）荧光灯的一般符号（2）三管荧光灯11-18-0211-18-03 11-18-04 11-18-05 （1）单相插座（2）暗装（3）密闭（防水）（4）防爆明装一般距地1.8m暗装一般距地0.3m11-18-06 11-18-10 （1）带保护接点插座（单相三极）（2）带接地插孔的三相插座（三相四极）暗装、密闭、防爆的半圈内表示方法同上。

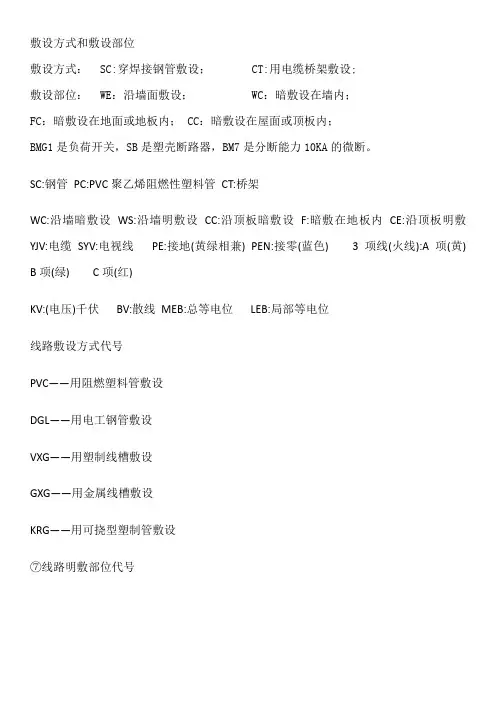

建筑电气图纸基本符号
敷设方式和敷设部位敷设方式： SC:穿焊接钢管敷设； CT:用电缆桥架敷设;敷设部位： WE：沿墙面敷设； WC：暗敷设在墙内；FC：暗敷设在地面或地板内； CC：暗敷设在屋面或顶板内；BMG1是负荷开关，SB是塑壳断路器，BM7是分断能力10KA的微断。
SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16平方毫米。
YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆，3*4：三根四平方的。
建筑电气图纸符号解释
建筑电气图纸符号解释配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号：转换开关 LW5-16 YH3/3 字母和数字分别表示的是:LW--万能转换开关的”万能”的反拼音;5--设计序号;16--开关触头能承受的额定电流;Y--电压;H--转换的”换”的拼音首字母;3--三相;3--三节.LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关.电流互感器型号：电流互感器 LMZJ1-0.66 150/5 的字母和数字分别表示：L--电流互感器;M--母线穿芯式;ZJ--浇铸绝缘;1--设计序号;0.66--额定电压;150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器;C--插入式;1--设计序号;10A--额定电流在系统图中YJV-1KV-5*16-SR/SC40-WC-CC是什么意思??DZ47/3P-63A－－－三相整定值为 63A的空气开关；YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆 5x16为5根截面积为16平方mm的电缆；SC40 －－－－穿规格为40的焊接钢管FC－－－－－暗敷在地面内WC－－－－－暗敷在墙内线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F几个相对应的是AC-ZM(沿柱或跨柱敷设)、WC-QA（暗敷设在墙柱内）、FC-DA（暗敷设在地面内）所以...你提供的字应该这么理解...YJV-1KV-5*16——电缆的型号：额定电压1千伏，5芯，导体截面16mm2，交联聚乙烯绝缘聚氯乙烯护套电力电缆；SR/SC40——线槽敷设或穿规格40的钢管敷设；WC——暗敷设在墙内；CC——暗敷设在屋面或顶板内。
(完整版)建筑电气开关型号符号
电气各类开关型号符号代表一、断路器Le=160A/REC 500mA 额定电流160A，漏电流500mAHUM8L-400-4P/C350 hum8l是个塑壳带漏电断路器400是型号4p 4极的350A的整定电流电气符号C65N-C20A/4P;DPN 16AC65系列20A容量的4极开关，单极16ATLM1是TCL和罗格朗合资的品牌，100是框架电流，50a是额定电流，3p就是三极喽2、DNM2-100L、NDM1-63C、NDB1L-32是开关型号。
3、100A/3P：100A=额定电流，3P =3极开关，即三相开关。
4、16/1P+N = 单相16A的带漏电保护的开关电气符号CDB6--63/1PC16ACDB6-微断型号63-壳架电流63A 1p-单极C-脱扣曲线，普通配电保护选用C曲线，电机保护选用D曲线。
16A-额定电流16A电气符号T5N500-R222/4PT5N为ABB公司的塑壳断路器型号。
500为断路器壳架电流为500A.R222表示整定电流为222A.；4P表示为断路器为四级电气符号ATNS63/4P-32AATN是哪家的开关不晓得。
63是最大壳体电流，4P是四极断路器，32A是整定电流。
电气符NSE200N-200A/4P施耐德的断路器，壳架电流200A，分段能力为N（好像是35KA，还得看样本），长延时整定200A，4级的。
脱扣器种类没有200A分断能力的塑料外壳式断路器电气符NS400-N160/4P施耐德的4极（4P）塑壳开关，NS400系列里面的160型号（最大额定电流160A）63是最大壳体电流，4P是四极断路器，32A是整定电流电气符CM1-100L/50A/3PCM1—常熟开关厂生产的塑料外壳式断路器CM1系列；100—壳架等级电流可选代号，最大可选100A，该题选的是50A；L—额定极限分断能力可选代号，L表示标准型；3P—极数可选代号，该题选的是3极。
电气符FTM2Z-160A/3P-80AFTM2Z-160A/3P-80A 为塑壳断路器的型号，FTM2Z中FT为企业代号，M为塑壳断路器，2为设计序号，Z可能为智能型断路器；160A/3P中160A为额架等级额定电流，3P为该断路器为3极断路器；80A为断路器的整定电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气各类开关型号符号代表一、断路器Le=160A/REC 500mA 额定电流160A，漏电流500mAHUM8L-400-4P/C350 hum8l是个塑壳带漏电断路器400是型号4p 4极的350A的整定电流电气符号C65N-C20A/4P;DPN 16AC65系列20A容量的4极开关，单极16ATLM1是TCL和罗格朗合资的品牌，100是框架电流，50a是额定电流，3p就是三极喽2、DNM2-100L、NDM1-63C、NDB1L-32是开关型号。
3、100A/3P：100A=额定电流，3P =3极开关，即三相开关。
4、16/1P+N = 单相16A的带漏电保护的开关电气符号CDB6--63/1PC16ACDB6-微断型号63-壳架电流63A 1p-单极C-脱扣曲线，普通配电保护选用C曲线，电机保护选用D曲线。
16A-额定电流16A电气符号T5N500-R222/4PT5N为ABB公司的塑壳断路器型号。
500为断路器壳架电流为500A.R222表示整定电流为222A.；4P表示为断路器为四级电气符号ATNS63/4P-32AATN是哪家的开关不晓得。
63是最大壳体电流，4P是四极断路器，32A是整定电流。
电气符NSE200N-200A/4P施耐德的断路器，壳架电流200A，分段能力为N（好像是35KA，还得看样本），长延时整定200A，4级的。
脱扣器种类没有200A分断能力的塑料外壳式断路器电气符NS400-N160/4P施耐德的4极（4P）塑壳开关，NS400系列里面的160型号（最大额定电流160A）63是最大壳体电流，4P是四极断路器，32A是整定电流电气符CM1-100L/50A/3PCM1—常熟开关厂生产的塑料外壳式断路器CM1系列；100—壳架等级电流可选代号，最大可选100A，该题选的是50A；L—额定极限分断能力可选代号，L表示标准型；3P—极数可选代号，该题选的是3极。
电气符FTM2Z-160A/3P-80AFTM2Z-160A/3P-80A 为塑壳断路器的型号，FTM2Z中FT为企业代号，M为塑壳断路器，2为设计序号，Z可能为智能型断路器；160A/3P中160A为额架等级额定电流，3P为该断路器为3极断路器；80A为断路器的整定电流。
现在来回答问题，1.P数是根据什么选择的？断路器极数有这么几个模数1P、1P+N、2P、3P及4P1P，即单极开关，用于单相回路的不需要切断零线的配电保护，如一般照明回路的保护。
2P，即二极开关，用于单相回路的需要切断零线的配电保护，如一般插座回路的保护。
1P+N，也能叫做二极开关，因为价格低廉，常用于住宅工程中替代2P开关的产品，不建议使用。
3P，即三极开关，用于三相回路的不需要切断零线的配电保护，如一般电动机和空调室外机组的配电保护。
4P，即四极开关，用于三相回路的需要切断零线的配电保护，如住宅工程的进户处的配电线路保护。
2.断路器的整定电流的计算。
3.断路器额架等级额定电流的选择不同断路器生产厂家的额架等级额定电流会有微小的不用，注意这点。
我先拿一个厂家的断路器给楼主演示一下，BM30-63A断路器整定电流有9个等级，分别有6、10、16、20、25、32、40、50、63；BM30-100A断路器整定电流有10个等级，分别有10、16、20、25、32、40、50、63、80、100；BM30-225A断路器整定电流有6个等级，分别有100、125、160、180、200、225；整定电流160A，额架等级额定电流为225A；整定电流20A，额架等级额定电流为63A或100A，建议选择较小值（省钱）。
单位均为A，有上述数据可知，每个断路器在一个的额架等级额定电流下，会有若干可以整定的电流值。
选择方法就是，若楼主计算出断路器的整定电流，就去选择整定电流对应的额架等级额定电流。
如电气符MRB-65C10/3P MRM1L-225M160/4P MRM1-100L80/3P MRB20L-16/1P+NMRB-65c10/3P 就是梅兰日兰MRB65 C型断路器，额定电流为10A的三相照明型断路器。
MRB20L-16/1P+N MRB20L民用断路器，额定电流16A单相。
电气符C65N--C--4P—20施耐德的断路器，c型，4极就是带N相，额定电流20A的C65N--C--4P--20 四极的小型断路器20A的电气符ATYSM6s-125/4P;INS-125/3P;C65H/1P-C16：断路器，1相，16安；DJMB2-0.5KVA：开关电源，2---0.5KVA；ATYSM6s-125/4P 溯高美手动转换开关125A 4级INS-125/3P 施奈德INS负荷开关125A 3级电气符CM1-100L 3P 100A或CM1-160L 3P 10。
CM1为常熟开关塑壳断路器型号。
第一个100为壳架电流（该壳架最大额定电流100A）。
L为分断能力（L分断常熟开关定义为标准型，35kA)；3P为3极。
最后100为额定电流100A。
电气符DZ47-63-3P D16ADZ 小型断路器，47 设计序号63壳架等级额定电流63A 3p是极数3极16是额定电流16A另外D代表了此类型断路器的保护曲线类型是D型BL160-HN/4P-140-300MA为断路器。
百度之，查到为台湾品牌士林/shihlin 塑壳漏电断路器。
140表示断路器额定动作电流140A，300MA表示漏电保护动作电流。
4P为4极。
160应该不是分段能力，是壳架等级。
HN可能表示安装方式或保护方式。
二、漏电开关HBTK-300MAHBTK是指探测器，300MA是指漏电动作电流是300毫安MRM1L-225M160/4P 梅兰日兰型号MRM-225M，额定电流为160A的三相漏电保护断路器,具有漏电报警输出功能。
MRM1-100L80/3P MRM1-100L系列漏电保护断路器，额定电力为80A三相，带分励脱扣器。
电气符GPNV-C16/1P+N 30mA 和VG65-C25/4P 30mAGPNV，VG都是北京人民电器厂的产品型号，前两个是漏电断路器，C16、C25、63分别指额定电流是16A，25A，63A1P+N是单相两极断路器，4P是三相4极断路器，3P是三相三级断路器30ma是指漏电动作电流。
比如施耐德是INT系列是隔离开关C65H/2P+VM-C20 施耐德C65H断路器H为分断能力(10kA); C20中C为脱扣曲线,适合配电用; 20为额定电流20A; 2P表示是2极断路器; VM为Vigi ELM的缩写，为漏电保护附件，此漏电保护为电磁式。
电气符号MRM1L-225/225/4P (500mA 0.3s)漏电开关，壳架等级225A,整定电流225A，四极，漏电电流500mA,漏电时间0•3s三、带欠压线圈或者分励线圈及触点状态开关电气符号L7M225H/4P MX+OF Ih=200AL7M225H/4P应该是某种断路器型号，额定电流或者壳架电流225安培，4P就是4路，三火一零，MX是欠压线圈或者分励线圈，OF是断路器开关状态辅助触点。
Ih200A应该是代表保持电流。
按常熟开关厂使用说明的要求，该产品的订货标识应为：CM1—100L/3 XXXX In=50A其中XXXX表示脱扣器方式及内部附件与用途代号，该题缺。
MRM1-100L80/3P MRM1-100L系列漏电保护断路器，额定电力为80A三相，带分励脱扣器。
电气符NS200NTM180/3P MX+OF塑壳开关框架电流200A，整定电流为180A，3P是极数，MX+OF是分离脱扣附件用于切断负荷的，例如切断非消防负荷，在配电箱里面就要加这个附件四、浪涌电气符号（SPD，PRD，OVR）浪涌保护器；电气符Surge Protective Device（SPD），浪涌保护器，又名电涌保护器、防雷器、避雷器，用于保护用电设备免遭雷电电磁脉冲或操作过电压破坏。
SPM465E就是浪涌保护器TDX-D55/4PTDX-D55/4P电涌保护器，55A为载流量，4P表示4极LTM--3P+N--15KALTM--3P+N--15KA 是3P+N的浪涌保护器，15KA的PRD/4P/40KA浪涌保护器4P含N，40KA载流量功能：PRD的可更换部分能够迅速被替换，它不仅带有可视的指示窗口，而且能够远程传输“可更换部分需要更换”的信息。
最大持续运行电压UC取决于：接地系统。
保护方式：共模/差模。
用途：进线保护：PRD100r/PRD65r用于极高危害场合（在恶劣环境中），PRD40r/PRD40用于高危害场合，PRD15用于低危害场合。
二级保护：PRD8用于负载二级保护，与进线端的电涌保护器按级联方式布置。
五、应急开关ALE4—L1 ALE:应急照明配电箱4:电箱编号L1:回路编号(大多数用WLE表示)电气符HUSD18R-63/16A-4P EPS箱是用DUYD-220V/2KWEPS是应急电源装置，标准的可以连续供电12小时，一般用于消防应急电源，HUSD18R-63/16A-4P是个型号，DUYD18代表应急电源装置以及厂家代码（设计师应该是推荐用环宇的双电源开关），2KW是负载，16A是负载电流，4p是四相。
双电源切换箱应该不大，一个双电源开关，加几个断路器，80*100*40应该足够啦！EPS一般都是做成柜子(设计师也推荐用环宇的EPS），这个EPS应该是消防应急照明。
WLE WLE表示应急照明回路HTY-EPS-4kw C65H/1P-C16;HTY-EPS-4kw(三相)：应急电源，4KW，三相电供电；HTY-EPS-4kw(三相) 华天HTY系列EPS应急三相电源输出功率4kW C65H/1P-C16六、隔离开关GNT-63/3P北京人民电器厂的产品型号GNT是隔离开关，泰的断路器类的隔离开关有：NH2-100、NH3-63、NH3-100、NH4-100、NH9-32等N---企业特征代号H---隔离开关2---数字表示设计序号100---壳架等级额定电流（A）开关电器类的隔离开关有：HR3、HR5、HR6、NHR17等带熔断器的系列还有一类GW9、HGW9户外型的DJMB2-0.5KVA;DJMB2-0.5KVA 隔离变压器0.5KVA七、电磁式断路器C65H/2P+VM-C20C65H/2P+VM-C20：电磁式断路器，2相，20安八、保险RL6-32A RL6-32A螺旋式保险32A，九、控制保护开关（KBO）；KBO-32C/M25/06M主要用于消防、水泵、风机等，起控制与保护开关作用，控制保护开关- KBO-32C/M25/02M的详细说明KBO-32C/M25/02M电动机——风机——水泵综合控制保护器乐清市七虎电气有限公司-控制保护器“专家”与分离电器构成的系统相比(C65,DPN,INT，C32N,EA9,S250，S260，TIB1,5SX2，RMC1，GMT32，）；十、塑壳断路器（NS,NSX,NSE,NSD,NSC,EZD,S型，TIMIN，CM1，CM2，CM1LE，RMM1，RMM2，DZ20，DZ20LE，HSM1，HM3S，ABE，ABS，BM，SA系列，EA系列，NF，TO，TG，HFB，HKB，HLA，HNB，TM30）；十一、接触器继电器（CT，LC1，B系列，A系列，3TB，3TF，3RT，3TH，SC，RMK，CJT1，CJ20，CJ40，GMC，SRC，机械联锁接触器，电容接触器，TA，3UA）；十二、智能型万能式断路器（CW1，RMW1，DW15，DW16，DW17，ME）；十三、电动机断路器（GV2，GV3，3VT，3VL，MS116，3VU，3RV）；十四、探测器HBTK-300MA 电气火灾监控器电气火灾探测器HBTK是指探测器，300MA是指漏电动作电流是300毫安HBTT 电流探头十五、双电源（WATSN）；施耐德双电源WATSNA、WATSNB、WATSND、WTS 6ES7292-1AD20-0AA0双电源自动切换开关：双电源自动切换开关适用与50HZ，额定工作电压400V。
