仪器仪表精度等级的划分标准误差
仪器仪表精度等级的划分标准.误差
误差、仪表精度等级的概念一.测量误差：测量值与真实值之间存在的差别。
真值：一个变量本身所具有的真实值,它是一个理想的概念,一般是无法得到的。
在计算误差时,一般用约定真值或相对真值来代替。
约定真值：一个接近真值的值,它与真值之差可忽略不计。
实际测量中以在没有系统误差的情况下,足够多次的测量值之平均值作为约定真值。
相对真值：指当高一级标准器的误差仅为低一级的1/3以下时,可认为高一级的标准器或仪表示值为低一级的相对真值。
绝对误差的实质,是仪表读数与被测参数真实值之差。
仪表的绝对误差只能是读数与约定真值或相对真值之差。
相对误差：仪表的绝对误差与真值的百分比。
引用误差：绝对误差与仪表量程的百分比。
仪表精度等级又称准确度级,是按国家统一规定的允许误差大小划分成的等级。
引用误差的百分数分子作为等级标志。
我国仪表精度等级有：0.005、0.02、0.05、0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等。
级数越小,精度（准确度）就越高。
二、电工仪表的精度等级电工测量指示仪表在额定条件下使用时，其最大基本误差的百分数称为仪表精度等级a的百分数，即±a%=（ΔXm/Xm）×100%。
其中，ΔXm为最大绝对误差，Xm为仪表的基本量程。
国家标准规定，电压表和电流表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.0、5.0等十一级；功率表和无功功率表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.5等十级；频率表的精度等级分0.05、0.1、0.15、0.2、0.3、0.5、1.0、1.5、2.0、2.5、5.0等十一级。
测量时，仪表全量程范围内的指示误差不得超过最大基本误差。
三、对于仪表精度需说明的问题1.仪表的精度并非测量精度。
仪表运用在满刻度偏转时，相对误差较小。
2.要提高测量精度，应从两方面着手：一是选用精度等级高的仪表；二是使仪表尽可能运用在满偏转状态。
仪器仪表精度等级的划分标准
仪器仪表精度等级的划分标准一、国家是用仪表的最大相对百分误差的绝对值作为准确度等级，其中：一级标准仪表的准确度是：0.005 0.02 0.05二级标准仪表的准确度是：0.1 0.2 0.35 0.5一般工业用仪表的准确度是：1. 1.5 2.5 4.0相对百分误差=（北测参数的测量值-北侧参数的标准值）/(标尺上限值-标尺下限值）*100%二、我国仪表精度等级是如何划分的？基本误差：基本误差又称引用误差或相对误差，是一种简化的相对误差。
仪表的基本误差定义为：基本误差=（最大绝对误差/仪表量程）*100==（检测仪表的指示值-被测量真值）MAX /（测量上限-测量下限）*100% 精确度（简称精度）为了便于量值传递，国家统一规定了仪表的精确度（精度）等级系列。
将仪表的基本误差去掉“±”号及“%”号，便可以套入国家统一的仪表精确度等级系列。
目前，我国生产的仪表常用的精确度等级有0.005,0.02,0.05,0.1,0.2,0.4,0.5,1.0,1.5,2.5,4.0等。
如果某台测温仪表的基本误差为±1.0%，则认为该仪表的精确度等级符合1.0级。
如果某台测温仪表的基本误差为±1.3%,则认为该仪表的精确度等级符合1.5级。
级数越小，精度（准确度）就越高。
科学实验用的仪表精度等级在0.05级以上；工业检测用仪表多在0.1～4.0级，其中校验用的标准表多为0.1或0.2级，现场用多为0.5～4.0级。
工业检测用仪表多在0.1～4.0级。
我在不同的地方看到如下3种不同的说法：1.我国工业仪表等级分为0.1，0.2，0.5，1.0，1.5，2.5，5.0七个等级，并标志在仪表刻度标尺或铭牌上。
2.我国电工仪表共分0.1，0.2，0.5，1.0，1.5，2.5，5.0七个等级。
仪器仪表精度等级的划分标准.误差
误差、仪表精度等级的概念一.测量误差：测量值与真实值之间存在的差别。
真值：一个变量本身所具有的真实值,它是一个理想的概念,一般是无法得到的。
在计算误差时,一般用约定真值或相对真值来代替。
约定真值：一个接近真值的值,它与真值之差可忽略不计。
实际测量中以在没有系统误差的情况下,足够多次的测量值之平均值作为约定真值。
相对真值：指当高一级标准器的误差仅为低一级的1/3以下时,可认为高一级的标准器或仪表示值为低一级的相对真值。
绝对误差的实质,是仪表读数与被测参数真实值之差。
仪表的绝对误差只能是读数与约定真值或相对真值之差。
相对误差：仪表的绝对误差与真值的百分比。
引用误差：绝对误差与仪表量程的百分比。
仪表精度等级又称准确度级,是按国家统一规定的允许误差大小划分成的等级。
引用误差的百分数分子作为等级标志。
我国仪表精度等级有：0.005、0.02、0.05、0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等。
级数越小,精度（准确度）就越高。
二、电工仪表的精度等级电工测量指示仪表在额定条件下使用时，其最大基本误差的百分数称为仪表精度等级a的百分数，即±a%=（ΔXm/Xm）×100%。
其中，ΔXm为最大绝对误差，Xm为仪表的基本量程。
国家标准规定，电压表和电流表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.0、5.0等十一级；功率表和无功功率表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.5等十级；频率表的精度等级分0.05、0.1、0.15、0.2、0.3、0.5、1.0、1.5、2.0、2.5、5.0等十一级。
测量时，仪表全量程范围内的指示误差不得超过最大基本误差。
三、对于仪表精度需说明的问题1.仪表的精度并非测量精度。
仪表运用在满刻度偏转时，相对误差较小。
2.要提高测量精度，应从两方面着手：一是选用精度等级高的仪表；二是使仪表尽可能运用在满偏转状态。
仪器仪表精度等级的划分标准 (一)
仪器仪表精度等级的划分标准 (一)仪器仪表精度是指仪器读数与真实值之间的偏差。
为了有效地表述仪器仪表的精度，采用精度等级进行划分和区分。
不同的行业和领域对于仪器仪表的精度等级也有不同的标准。
下面我们来详细探讨仪器仪表精度等级的划分标准。
一、物理计量领域的精度等级在物理计量领域，针对仪器仪表的精度等级进行了规范。
物理计量领域通常采用国际计量单位制（SI），其精度等级如下：1.类别A仪器：这种仪器的精度等级很高，能够保证测量误差小于等于0.05%。
常见的类别A仪器有标准电阻箱、高精度电桥、光谱仪等等。
2.类别B仪器：该类仪器的精度等级较低，误差范围在0.05%-1%之间。
这类仪器常见应用于温度计、电流表、电压表等等。
3.类别C仪器：这类仪器的精度等级相对较低，误差范围在1%-3%之间。
它通常应用于一些较为简单的物理实验研究，如气压表、质量计等。
二、机械、自动化及仪表领域的精度等级在这个领域中，我们常见的精度等级基本上分为0.5、1和2。
它们的精度范围参考如下：1.精度等级0.5：这类仪器的误差范围在0.1%-0.5%之间，常见应用于高精度的流量计、压力计等等。
2.精度等级1：该类仪器的误差范围在0.5%-1%之间。
通常适用于普通精度要求的仪表，这些包括常见的流量计、压力计、液位计、温度计等等。
3.精度等级2：误差范围在1%-2%之间。
常见应用于简单的压力表、液位计等等。
以上是机械、自动化及仪表领域通用的精度等级。
三、建筑以及工程领域的精度等级在工程建设及测量领域通常采用精度等级Ⅰ，Ⅱ，Ⅲ等级进行区分。
它们的精度范围参考如下：1.精度等级Ⅰ：误差范围在1mm/km内。
常见的应用于重要的建筑测绘和大型基础结构测量中。
2.精度等级Ⅱ：误差范围在2mm/km内。
通常适用于一般基础工程测量或小型建筑测量中。
3.精度等级Ⅲ：误差范围在5mm/km内。
该等级常应用于管线等非建筑测量的领域。
以上是建筑以及工程领域常见的精度等级，因为测量的目的和对象不同，所以其精度等级区分也不相同。

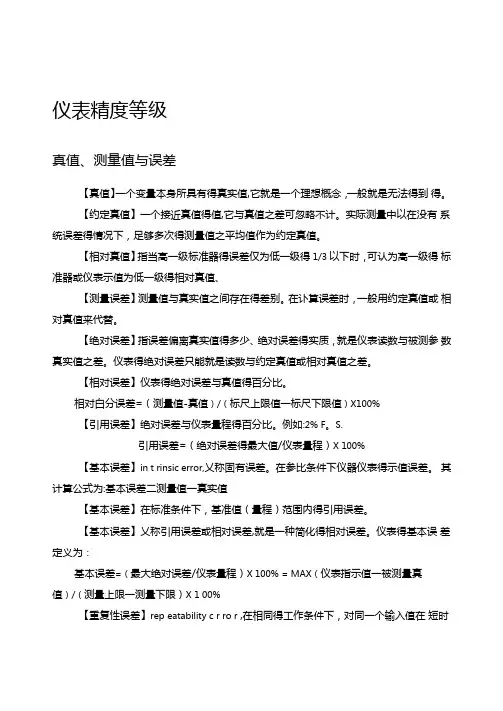

仪表精度等级
仪表精度等级真值、测量值与误差【真值】一个变量本身所具有得真实值,它就是一个理想概念，一般就是无法得到得。
【约定真值】一个接近真值得值,它与真值之差可忽略不计。
实际测量中以在没有系统误差得情况下，足够多次得测量值之平均值作为约定真值。
【相对真值】指当高一级标准器得误差仅为低一级得1/3以下时，可认为高一级得标准器或仪表示值为低一级得相对真值、【测量误差】测量值与真实值之间存在得差别。
在讣算误差时，一般用约定真值或相对真值来代替。
【绝对误差】指误差偏离真实值得多少、绝对误差得实质，就是仪表读数与被测参数真实值之差。
仪表得绝对误差只能就是读数与约定真值或相对真值之差。
【相对误差】仪表得绝对误差与真值得百分比。
相对白分误差=（测量值-真值）/（标尺上限值一标尺下限值）X100%【引用误差】绝对误差与仪表量程得百分比。
例如:2% F。
S.引用误差=（绝对误差得最大值/仪表量程）X 100%【基本误差】in t rinsic error,乂称固有误差。
在参比条件下仪器仪表得示值误差。
其计算公式为:基本误差二测量值一真实值【基本误差】在标准条件下，基准值（量程）范围内得引用误差。
【基本误差】乂称引用误差或相对误差,就是一种简化得相对误差。
仪表得基本误差定义为：基本误差=（最大绝对误差/仪表量程）X 100% = MAX（仪表指示值一被测量真值）/（测量上限一测量下限）X 1 00%【重复性误差】rep eatability c r ro r ,在相同得工作条件下，对同一个输入值在短时间内多次连续测量输出所获得得极限值之间得代数差。
【线性误差】实测曲线与理想直线之间得偏差。
【线性度】校准曲线接近规定直线得吻合程度。
就是测试系统得输出与输入系统能否像理想系统那样保持正常值比例关系(线性关系)得一种度量、在规定条件下，传感器校准曲线与拟合直线间得最大偏差(AYmax)与满量程输出(Y)得口分比，称为线性度(线性度乂称为“非线性误差”)，该值越小,表明线性特性越好。
测量仪表的误差和准确度等级
测量仪表的误差和准确度等级一、测量仪表的误差1、绝对误差绝对误差是指测量仪表的指示值A X与被测量真值A0之间的差值，用符号ΔA表示。
即：ΔA=A X-A02、相对误差相对误差是指仪表的绝对误差ΔA与被测量的真值A0之比的百分数，用符号γ表示，即：γ=ΔA/A0×100%3、引用误差引用误差是仪表的基本误差，等于绝对误差ΔA与仪表测量上限A m之比的百分数，用符号γm表示，即：γm=ΔA/A m×100%二、测量仪表的准确度等级测量仪表的准确度习惯上称为精度，准确度等级习惯上称为精度等级，一般标在测量仪表的刻度标尺或铭牌上。
1、准确度等级与最大引用误差的关系1）直读式测量仪表的准确度等级是以最大引用误差的绝对值来划分的。
若以K表示仪表的准确度等级，则K与最大引用误差的关系是：K≥最大引用误差。
2）如果最大引用误差在两个规定的等级数值之间，则仪表的等级定为低准确度的一级。
例如某一电表测量所得最大引用误差值为0.7％，该表的准确度等级就定为1.0级，而不能定为0.5级。
3）仪表的准确度等级数值越小，允许的最大引用误差越小，表示仪表的准确度等级越高。
2、常用电工仪表的准确度等级常用电工仪表的准确度等级有0.1级、0.2级、0.5级、1级、1.5级、2.5级、5级共7个等级。
0.1级准确度最高，5级准确度最低。
0.1~0.5级仪表常作为标准表，用来对低等级仪表进行校正或用在精密测量中。
1.5~5级仪表用于配电盘中。
三、应用举例根据仪表的准确度等级及仪表的量程，还可以算出仪表的最大引用误差。
在规定的正常作条件下，仪表的最大引用误差是不变的。
例1：某电压表的量程为100V，准确度为0.2级，用它测量50V 的电压，则其绝对误差、相对误差、引用误差各是多少？解：绝对误差为：ΔU=100×0.2%=0.2(V)相对误差为：γ=(ΔU/U0)×100%=0.2/50×100%=0.4%引用误差为：γm=ΔU/U m×100%=0.2/100×100%=0.2%例2：要测量实际值为90V左右的电压，现有甲为0.5级、量程300V和乙为1.0级、量程100V的电压表各一个，问采用哪一块表测量的相对误差较小？解：两表的最大绝对误差分别为：ΔU m甲=300×0.5%=1.5(V)ΔUm乙=100×1.0%=1(V)两表的相对误差分别为：γ甲=(ΔU m甲/U0)×100%=1.5/90×100%=1.67%γ乙=(ΔUm乙/U0)×100%=1/90×100%=1.11%由上面的例2可见，实际测量时，1.0级电压表较 0.5 级电压表的相对误差还小，测量更准确。
检测仪器的精度等级与容许误差
检测仪器的精度等级与容许误差1.精度等级工业检测仪器（系统）常以最大引用误差作为判断精度等级的尺度。
人为规定：取最大引用误差百分数的分子作为检测仪器（系统）精度等级的标志，也即用最大引用误差去掉正负号和百分号后的数字来表示精度等级，精度等级用符号G表示。
为统一和方便使用，国家标准GB 776-76《测量指示仪表通用技术条件》规定，测量指示仪表的精度等级G分为0.1、0.2、0.5、1.0、1.5、2.5、5.0七个等级，这也是工业检测仪器（系统）常用的精度等级。
检测仪器（系统）的精度等级由生产厂商根据其最大引用误差的大小并以选大不选小的原则就近套用上述精度等级得到。
例如，量程为0～1 000 V的数字电压表，如果其整个量程中最大绝对误差为1.05 V，则有由于0.105不是标准化精度等级值，因此需要就近套用标准化精度等级值。
0.105位于0.1级和0.2级之间，尽管该值与0.1更为接近，但按选大不选小的原则该数字电压表的精度等级G应为0.2级。
因此，任何符合计量规范的检测仪器（系统）都满足（1）由此可见，仪表的精度等级是反映仪表性能的最主要的质量指标，它充分地说明了仪表的测量精度，可较好地用于评估检测仪表在正常工作时（单次）测量的测量误差范围。
2.容许误差容许误差是指检测仪器在规定使用条件下可能产生的最大误差范围，它也是衡量检测仪器的最重要的质量指标之一。
检测仪器的准确度、稳定度等指标都可用容许误差来表征。
按照部颁标准SJ 943-82《电子仪器误差的一般规定》的规定，容许误差可用工作误差、固有误差、影响误差、稳定性误差来描述，通常直接用绝对误差表示。
（1）工作误差工作误差是指检测仪器（系统）在规定工作条件下正常工作时可能产生的最大误差。
即当仪器外部环境的各种影响、仪器内部的工作状况及被测对象状态为任意的组合时，仪器工作所能产生误差的最大值。
这种表示方式的优点是使用方便，可利用工作误差直接估计测量结果误差的最大范围。
精度等级划分
一、国家是用仪表的最大相对百分误差的绝对值作为准确度等级，其中:一级标准仪表的准确度是：0.005 0。
02 0。
05二级标准仪表的准确度是：0.1 0.2 0.35 0。
5一般工业用仪表的准确度是:1。
1.5 2.5 4.0相对百分误差=（北测参数的测量值—北侧参数的标准值）/（标尺上限值—标尺下限值）＊100%二、我国仪表精度等级是如何划分的？基本误差：基本误差又称引用误差或相对误差，是一种简化的相对误差。
仪表的基本误差定义为:基本误差=（最大绝对误差/仪表量程）*100==（检测仪表的指示值-被测量真值）MAX /（测量上限-测量下限）*100%精确度(简称精度）为了便于量值传递，国家统一规定了仪表的精确度（精度)等级系列。
将仪表的基本误差去掉“±"号及“％”号，便可以套入国家统一的仪表精确度等级系列。
目前，我国生产的仪表常用的精确度等级有0.005,0.02,0.05,0。
1，0.2,0.4,0。
5，1。
0,1。
5,2。
5，4。
0等。
如果某台测温仪表的基本误差为±1.0％，则认为该仪表的精确度等级符合1。
0级。
如果某台测温仪表的基本误差为±1.3%,则认为该仪表的精确度等级符合1。
5级.级数越小，精度(准确度)就越高.科学实验用的仪表精度等级在0。
05级以上；工业检测用仪表多在0.1～4.0级,其中校验用的标准表多为0.1或0.2级,现场用多为0.5~4.0级。
工业检测用仪表多在0.1~4.0级.我在不同的地方看到如下3种不同的说法：1.我国工业仪表等级分为0。
1，0.2，0.5，1.0，1。
5,2.5，5.0七个等级，并标志在仪表刻度标尺或铭牌上。
2.我国电工仪表共分0。
1,0。
2，0。
5，1.0，1。
5，2。
5，5。
0七个等级。
3。
按国家统一划分的仪表精度等级有:0.005、0。
02、0.05、0.1、0.2、0.35、0。
4、0.5、1.0、1.5、2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
误差、仪表精度等级的概念
一、测量误差:测量值与真实值之间存在的差别。
真值:一个变量本身所具有的真实值,它就是一个理想的概念,一般就是无法得到的。
在计算误差时,一般用约定真值或相对真值来代替。
约定真值:一个接近真值的值,它与真值之差可忽略不计。
实际测量中以在没有系统误差的情况下,足够
多次的测量值之平均值作为约定真值。
相对真值:指当高一级标准器的误差仅为低一级的1/3以下时,可认为高一级的标准器或仪表示值为低一级
的相对真值。
绝对误差的实质,就是仪表读数与被测参数真实值之差。
仪表的绝对误差只能就是读数与约定真值或相对真值之差。
相对误差:仪表的绝对误差与真值的百分比。
引用误差:绝对误差与仪表量程的百分比。
仪表精度等级
又称准确度级,就是按国家统一规定的允许误差大小划分成的等级。
引用误差的百分数分子作为等级标志。
我国仪表精度等级有:0、005、0、02、0、05、0、1、0、2、0、35、0、4、0、5、1、0、1、5、2、5、4、0等。
级数越小,精度(准确度)就越高。
二、电工仪表的精度等级
电工测量指示仪表在额定条件下使用时,其最大基本误差的百分数称为仪表精度等级a的百分数,即±a%=(ΔXm/Xm)×100%。
其中,ΔXm为最大绝对误差,Xm为仪表的基本量程。
国家标准规定,电压表与电流表的精度等级分0、05、0、1、0、2、0、3、0、5、1、0、1、5、2、0、2、5、3、0、5、0等十一级;
功率表与无功功率表的精度等级分0、05、0、1、0、2、0、3、0、5、1、0、1、5、2、0、2、5、3、5等十级;
频率表的精度等级分0、05、0、1、0、15、0、2、0、3、0、5、1、0、1、5、2、0、2、5、5、0等十一级。
测量时,仪表全量程范围内的指示误差不得超过最大基本误差。
三、对于仪表精度需说明的问题
1、仪表的精度并非测量精度。
仪表运用在满刻度偏转时,相对误差较小。
2、要提高测量精度,应从两方面着手:一就是选用精度等级高的仪表;二就是使仪表尽可能运用在满偏转状态。
因此应合理选择仪表的量程。
3、非线性刻度的仪表其示值相对误差不能用上述方式计算。
例如,对于万用表电阻档,当指示值Rx=中心值=R0时,测量误差最小。
因此,为了减小误差,一般以指针在中心电阻值的0、2～2、5倍之间为宜。
仪器仪表精度等级的划分标准
一、国家就是用仪表的最大相对百分误差的绝对值作为准确度等级,其中:
一级标准仪表的准确度就是:0、005 0、02 0、05
二级标准仪表的准确度就是:0、1 0、2 0、35 0、5
一般工业用仪表的准确度就是:1、1、5 2、5 4、0
相对百分误差=(北测参数的测量值-北侧参数的标准值)/(标尺上限值-标尺下限值)*100%
二、我国仪表精度等级就是如何划分的？
基本误差:
基本误差又称引用误差或相对误差,就是一种简化的相对误差。
仪表的基本误差定义为:
基本误差=(最大绝对误差/仪表量程)*100==(检测仪表的指示值-被测量真值)MAX /(测量上限-测量下限)*100%
精确度(简称精度)
为了便于量值传递,国家统一规定了仪表的精确度(精度)等级系列。
将仪表的基本误差去掉“±”号及“%”号,便可以套入国家统一的仪表精确
度等级系列。
目前,我国生产的仪表常用的精确度等级有0、005,0、02,0、05,0、1,0、2,0、4,0、5,1、0,1、5,2、5,4、0等。
如果某台测温仪表的基本误差为±1、0%,则认为该仪表的精确度等级符合1、0级。
如果某台测温仪表的基本误差为±1、3%,则认为该仪表的精确度等级符合1、5级。
级数越小,精度(准确度)就越高。
科学实验用的仪表精度等级在0、05级以上;工业检测用仪表多在0、1～4、0级,其中校验用的标准表多为0、1或0、2级,现场用多为0、5～4、0级。
工业检测用仪表多在0、1～4、0级。
我在不同的地方瞧到如下3种不同的说法:
1、我国工业仪表等级分为0、1,0、2,0、5,1、0,1、5,
2、5,5、0七个等级,并标志在仪表刻度标尺或铭牌上。
2、我国电工仪表共分0、1,0、2,0、5,1、0,1、5,2、5,5、0七个等级。
3、按国家统一划分的仪表精度等级有:0、005、0、02、0、05、0、1、0、2、0、35、0、
4、0、
5、1、0、1、5、2、5、4、0等
相对百分误差=(北测参数的测量值-北侧参数的标准值)/(标尺上
限值-标尺下限值)*100%
二、我国仪表精度等级就是如何划分的？
基本误差:
基本误差又称引用误差或相对误差,就是一种简化的相对误差。
仪表的基本误差定义为:
基本误差=(最大绝对误差/仪表量程)*100==(检测仪表的指示值-被测量真值)MAX /(测量上限-测量下限)*100%
精确度(简称精度)
为了便于量值传递,国家统一规定了仪表的精确度(精度)等级系列。
将仪表的基本误差去掉“±”号及“%”号,便可以套入国家统一的仪表精确
度等级系列。
目前,我国生产的仪表常用的精确度等级有0、005,0、02,0、05,0、1,0、2,0、4,0、5,1、0,1、5,2、5,4、0等。
如果某台测温仪表的基本误差为±1、0%,则认为该仪表的精确度等级符合1、0级。
如果某台测温仪表的基本误差为±1、3%,则认为该仪表的精确度等级符合1、5级。
级数越小,精度(准确度)就越高。
科学实验用的仪表精度等级在0、05级以上;工业检测用仪表多在0、1～4、0级,其中校验用的标准表多为0、1或0、2级,现场用多为0、5～4、0级。
工业检测用仪表多在0、1～4、0级。
我在不同的地方瞧到如下3种不同的说法:
1、我国工业仪表等级分为0、1,0、2,0、5,1、0,1、5,
2、5,5、0七
个等级,并标志在仪表刻度标尺或铭牌上。
2、我国电工仪表共分0、1,0、2,0、5,1、0,1、5,2、5,5、0七个等级。
3、按国家统一划分的仪表精度等级有:。
