红外热像仪生产厂家怎么选择
Testo 德图红外热像仪 产品手册
德图红外热像仪产品手册从基础到高端，全面适用于各行各业国德制造2精密型红外热像仪德图 testo 8833德图红外热像仪产品4德图红外热像仪产品一览testo 883320 x 240 640 x 480–可选功能备注：不具备＊ 如需订购帧频为 ３３ Ｈｚ 或 ２７ Ｈｚ 热像仪，请与德图官方联系。
5什么是红外热像仪？所有温度在绝对零度（约-273 ℃）以上的物体，都会因自身的分子运动而辐射红外线。
红外热像仪可以将这些人眼无法看到的红外线转换成为电信号，将以各种不同颜色表示不同温度的可视图像显示出来。
通过图像，可以迅速便捷地检测整个温度面，并识别高低温度点，从而可以进行温度的定性与定量分析，如有温度异常则预示将有故障发生。
通过对异常温度的检测，寻找出可能存在的问题，并及早采取相关措施，避免损失的发生。
红外热像仪的应用越来越广泛，在工业领域常用在机械设备的预防性维护及检修电气设备的预防性维护及检修生产过程的质量监控高耗能设备的监控产品研发的实验过程红外热像仪在工业领域的应用优势非接触式测量，无需停工，无需接触，安全快速显示整个温度场的分布，可对测量目标进行整体分析，高效检测显示任何细节部位，发现故障隐患，节约维修成本，降低能源损耗扫描式检测方法，反应灵敏，节约测量时间不同测量任务请选择适合的测量设备全新上市，功能全面，经济适用6德图红外热像仪产品testo 红外热像仪工业领域中电气设备维护的应用应用描述： 热像仪提供对电气设备故障部位或缺陷组件早发现，早判定的检测方法，继而采取针对性的维护或维修措施，避免可能会导致生产停工甚至引发火灾而产生的损失。
应用描述： 触网系统目前在铁路及地铁运行中占据非常重要的作用，保障触网运行是运行人员至关重要的工作，热像仪提供非接触快速扫瞄的远距离测量方式，大面积对触网系统进行扫瞄，有效保障运行。
应用描述： 大多数线路是架空设计，红外热像仪提供远距离的测量方法，简单快捷。
发电厂红外线测温标准、管理及细则
红外线测温管理为了加强我厂红外检测与诊断工作，进一步规范电网红外检测工作，保障红外测温设备能够有效的发挥作用,充分发挥红外检测技术对电网安全运行的作用，参照中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》及《华北电网有限公司红外技术管理制度》，并结合我厂使用红外检测设备的实际情况，特制订本制度。
本制度适用于我厂带电设备红外检测、诊断和相应管理工作。
一、总则(一）本制度规定了电气设备红外检测工作的管理要求,提出了诊断技术和过热缺陷的判断方法。
我厂生产技术部全面负责红外检测的技术管理工作。
(二）各生产单位应明确一名生产领导分管红外检测工作。
必须设立红外检测的专（兼）责人，负责指导和协调本单位的红外监督工作。
（四）各生产单位应负责对红外检测设备的使用、缺陷的汇总、总结及上报工作。
（五）各生产单位班组(变电站）的主要任务是负责本单位带电设备红外检测与诊断工作,负责红外检测诊断技术的应用和红外检测设备管理.（六）人员基本要求1、从事红外检测与诊断工作的人员应具备以下素质：（1）从事红外检测与诊断工作的人员应熟悉红外检测与诊断技术的基本原理，掌握红外检测仪器的工作原理、主要性能、技术指标以及操作方法，并能熟练操作红外检测仪器.（2）从事红外检测与诊断工作的人员应了解电气设备的性能、结构、运行状况.（3)从事红外检测与诊断工作的人员应熟悉掌握中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》和本管理制度，掌握《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》和现场试验的有关安全规定。
2、红外检测的范围：只要表面发出的红外辐射不受阻挡都属于红外诊断的有效监测设备。
例如:旋转电机、变压器、断路器、互感器、电力电容器、避雷器、电力电缆、母线、导线、绝缘子串、组合电器、低压电器及二次回路等.二、红外检测与诊断的基本要求(一）对检测设备的要求1、红外测温仪应操作简单，携带方便，测温精确度高，测量结果的重复性好，不受测量环境中高压电磁场的干扰，仪器应满足现场带电实测对距离的要求，并应能对表面放射率、大气环境参数、测量距离等进行修正以保证测量结果的真实性。

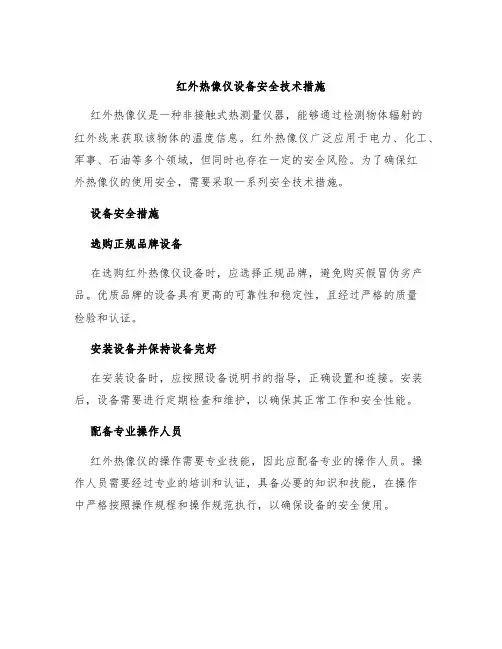

红外热像仪设备安全技术措施
红外热像仪设备安全技术措施红外热像仪是一种非接触式热测量仪器，能够通过检测物体辐射的红外线来获取该物体的温度信息。
红外热像仪广泛应用于电力、化工、军事、石油等多个领域，但同时也存在一定的安全风险。
为了确保红外热像仪的使用安全，需要采取一系列安全技术措施。
设备安全措施选购正规品牌设备在选购红外热像仪设备时，应选择正规品牌，避免购买假冒伪劣产品。
优质品牌的设备具有更高的可靠性和稳定性，且经过严格的质量检验和认证。
安装设备并保持设备完好在安装设备时，应按照设备说明书的指导，正确设置和连接。
安装后，设备需要进行定期检查和维护，以确保其正常工作和安全性能。
配备专业操作人员红外热像仪的操作需要专业技能，因此应配备专业的操作人员。
操作人员需要经过专业的培训和认证，具备必要的知识和技能，在操作中严格按照操作规程和操作规范执行，以确保设备的安全使用。
使用设备时戴手套和防护眼镜在使用红外热像仪时，操作人员需要戴上手套和防护眼镜，以防止因为操作疏忽而导致的意外伤害。
数据信息安全措施红外热像仪在应用过程中会产生大量的数据信息，如不注意保护，这些数据信息可能会被窃取或篡改。
为了确保数据信息安全，需要采取以下安全措施：数据传输加密在红外热像仪的数据传输过程中，应该加密数据传输通道，以确保传输过程中数据的安全性。
采用独立的加密协议和传输协议，采用最新的128位AES等高强度加密算法保障数据安全。
数据备份和储存安全对于采集到的热像数据，需要进行及时的备份，并使用合适的数据存储技术，以保证数据安全可靠。
数据储存设备应该定期检测消除安全隐患。
权限控制和审计在数据采集和分析过程中，需要进行权限控制和审计，以防止信息泄露和篡改。
对于敏感数据，应该采用加密方式进行储存和处理，并且只允许特定权限的人员进行访问和操作。
硬件防护措施防尘、防水、防震红外热像仪在使用过程中，常接触各种极端环境，在外场环境下，通常会有较强的辐射、尘土以及湿度等环境。

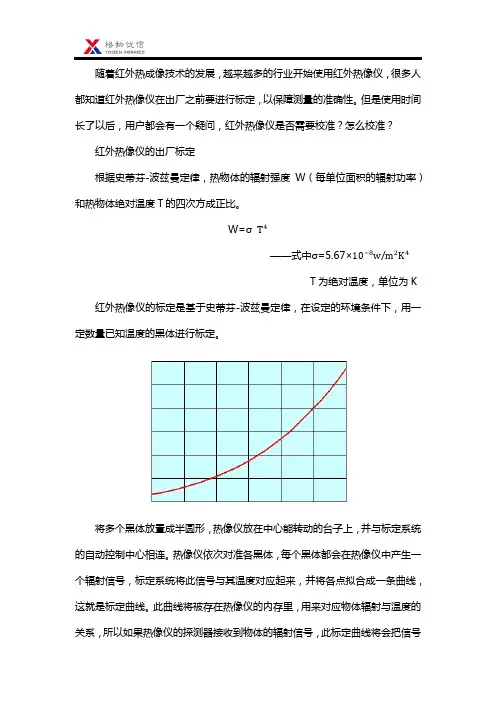

新买的红外热像仪怎么校准？
随着红外热成像技术的发展，越来越多的行业开始使用红外热像仪，很多人都知道红外热像仪在出厂之前要进行标定，以保障测量的准确性。
但是使用时间长了以后，用户都会有一个疑问，红外热像仪是否需要校准？怎么校准？红外热像仪的出厂标定根据史蒂芬-波兹曼定律，热物体的辐射强度W（每单位面积的辐射功率）和热物体绝对温度T的四次方成正比。
W=σT4——式中σ=5.67×10−8w/m2K4T为绝对温度，单位为K 红外热像仪的标定是基于史蒂芬-波兹曼定律，在设定的环境条件下，用一定数量已知温度的黑体进行标定。
将多个黑体放置成半圆形，热像仪放在中心能转动的台子上，并与标定系统的自动控制中心相连。
热像仪依次对准各黑体，每个黑体都会在热像仪中产生一个辐射信号，标定系统将此信号与其温度对应起来，并将各点拟合成一条曲线，这就是标定曲线。
此曲线将被存在热像仪的内存里，用来对应物体辐射与温度的关系，所以如果热像仪的探测器接收到物体的辐射信号，此标定曲线将会把信号转换成对应的温度。
红外热像仪的校准红外热像仪在使用一两年后，为了保证测温的准确性，一般需要重新进行校准。
但校准只能由红外热像仪的制造商来进行，因为热像仪的校准是一个非常复杂的过程，需要在实验室利用多个黑体进行校准。
因此，个人是无法在工作现场进行红外热像仪的校准的。
拥有优秀的技术研发团队，独立自主研发的手持式红外热像仪、在线式红外热像仪、红外测温模组、双光谱测温型热成像摄像机等明星产品，性能优越、品质优良，产品广泛应用在电力、安防、冶金、轨道交通、机器视觉、科学研究等行业，为用户提供稳定可信赖的非接触式测温解决方案。
格物优信为多家冶金、电力、危废、煤矿、养殖、铁路、科研等行业客户提供了行之有效的红外热成像可行性红外监控方案，深入解决了多家行业客户的难题，获得了客户的广泛信赖，更多详细方案介绍、业绩及技术咨询可至格物优信，格物优信致力于为各大行业贡献更多力量，携手客户共赢未来。
2024年红外热成像芯片市场前景分析
2024年红外热成像芯片市场前景分析摘要红外热成像芯片作为一种重要的感应器件，在军事、医疗、工业等领域有广泛的应用。
本文通过对红外热成像芯片市场的调研和分析，对其市场前景进行了深入分析，包括市场规模、市场需求、竞争状况等方面。
通过本文的研究，可以为相关产业从业者和投资者提供参考，帮助他们更好地了解和把握红外热成像芯片市场的发展趋势。
1. 引言红外热成像技术是一种利用物体自身的红外辐射进行热图像捕捉和显示的技术。
红外热成像芯片作为红外热成像技术的核心部件，具有高灵敏度、快速响应、高分辨率等优点。
近年来，随着红外技术和芯片制造技术的不断进步，红外热成像芯片市场呈现出快速增长的趋势。
2. 市场规模据市场调研数据显示，红外热成像芯片市场在过去几年保持了较高的增长率。
预计在未来几年内，红外热成像芯片市场将保持稳定增长，并逐渐扩大市场规模。
根据市场预测，到2025年，全球红外热成像芯片市场规模将达到XX亿美元。
3. 市场需求红外热成像技术在军事、医疗、工业等领域有着广泛的应用需求。
在军事领域，红外热成像技术可以在夜间或恶劣环境下提供高清晰度的监控图像，用于巡逻、侦查等任务。
在医疗领域，红外热成像技术可以用于临床诊断，帮助医生及早发现一些疾病，如乳腺癌和体温异常等。
在工业领域，红外热成像技术可以用于检测设备的故障和异常，提高设备的安全性和可靠性。
4. 竞争状况红外热成像芯片市场存在着激烈的竞争。
目前市场上主要的红外热成像芯片供应商有XX、XX、XX等。
这些厂商在技术研发、产品质量、售后服务等方面具有一定的竞争优势。
同时，新进入市场的厂商也在积极加大对红外热成像芯片的研发和推广力度，市场竞争将更加激烈。
5. 市场趋势红外热成像芯片市场的发展趋势主要包括以下几个方面：•技术进步：随着红外技术和芯片制造技术的不断进步，红外热成像芯片的性能将进一步提升，如分辨率的提高、成像速度的增加等。
这将进一步推动市场需求的增长。
红外热像仪需求表
7、红外融合技术：IR-Fusion®技术，红外可见光融合；画中画
8、热敏度(NETD)：30℃目标温度时，≤0.05℃；过滤器模式为30℃目标温度时，≤0.03℃
9、内置可见光数字照相机，达到5百万像素工业级性能
10、数码变焦: 2;1200℃
19、视频文件格式:非辐射（MPEG编码.AVI)和全辐射(.IS3)
20、有自动捕捉温度和间隔功能
21、至少两块锂离子智能电池组，每个电池组可连续使用不低于三个小时；
22、有温度报警功能
23、红外光谱带在: 7.5μm至14μm（长波）
24、有中心点温度测量功能
25、有热点和冷点标记功能
26、有远程控制功能
27、有LED灯
28、有配套三脚架及定制夹具；
12、精度:≤±2℃或2 %（取大值）
13、有屏显发射率校正功能
14、有屏显反射背景温度补偿功能
15、有屏显传输校正功能
16、数据存储:可拆取的微型SD存储卡、板载内存、保存至USB的功能、直接通过WIFI及USB至电脑连接下载
17、文件格式:非辐射(.bmp、.jpeg)或全辐射(.is2)；
18、附带基本数据分析软件及趋势分析软件
红外热像仪需求表
序号
设备名称
数量
技术指标
1
红外热像仪
1台
1、红外分辨率：不低于320 x 240（76800像素）
2、可以通过精密位移成像技术使得红外分辨率的像素扩展到不低于640 X 480
3、空间分辨率IFOV:≤1.31 mRad
4、最小焦距≤15厘米
5、对焦方式：手动对焦及激光自动对焦；拥有多点对焦，可拍摄整个视场内的近焦和远焦图像
分享红外热像仪的发展史
作为最先进的热成像技术，红外热像仪在近40年得到了长驻的发展，红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。
通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。
热图像的上面的不同颜色代表被测物体的不同温度。
红外热像仪被广泛应用于工程技术，楼宇检查，军队实战等领域，特别是最近10年，红外热像仪的发展更为迅猛，以年20%的增长比例增长。
一．红外热像仪的发展红外热像仪从功能上划分，可以分为手持式红外热像仪和望远式红外热像仪。
二者的使用领域不同，前者被广泛应用于电力，建筑，桥梁等等领域，后者则多使用于户外和军队使用。
手持式红外热像仪和望远式红外热像仪的原理完全一样，但是手持红外热像仪一般屏幕外置，镜头的放大倍率小，配备了各种测温方式及软件分析。
而望远式红外热像仪，将屏幕内置，为了有远的观测距离，一般配备大倍率和大口径的镜头，更像夜视仪。
红外热像仪在最早是因为军事目的而得以开发，近年来迅速向民用工业领域扩展。
自二十世纪70年代，欧美一些发达国家先后开始使用红外热像仪在各个领域进行探索。
全球最早研发红外热像仪的公司是RNO,作为红外热像仪的鼻祖，RNO拥有上百种红外热像仪的专利，其研发了首台望远式红外热像仪，同时首台手持式红外热像仪也是RNO研发的。
RNO在红外热像仪技术的领先得益于美国军方的支持，美国军方每年都投入上亿美元与RNO共同开发望远镜式红外热像仪，目前RNO的望远镜式红外热像仪仅供美国军方使用，市面上是购买不到的。
据说其售价高达近10万美元一台。
正是由于RNO在望远镜式热像仪研发技术的领先性，成就了RNO拥有更为卓越的手持式红外热像仪，RNO在北美市场占据了将近60%的手持红外热像仪的市场份额，其传统 PC160，PC384红外热像仪风靡全球。
下图就是RNO PC160红外热像仪.红外热像仪也经过几十年的发展，已经发展成非常轻便的现场测试设备。
便宜实用的热像仪,选择大立科技
便宜实用的热像仪，选择大立科技热像仪，最开始起源于军用，逐渐转为民用。
在民用中一般叫热像仪，主要用于研发或工业检测与设备维护中，在防火、夜视以及安防中也有广泛应用。
这种仪器是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。
通俗地讲热像仪就是将物体发出的不可见红外能量转变为可见的热图像。
热图像的上面的不同颜色代表被测物体的不同温度。
国内热像仪的研发时间并没有国外那么长，但是国内依旧有热像仪研发方面很专业且产品不错的公司，让我们来了解一些比较便宜且实用的热像仪。
1. S246非制冷红外热成像望远镜是一款袖珍型红外热成像单筒望远镜，能够在夜晚和光线不足的条件下进行户外观察和目标追踪。
S246能够清晰显示周围状况的红外图像，帮助你看清人形、物体和动物。
S246简单易用，具有静态图像和视频记录功能，无论是徒步荒野还是近郊散步，都将成为您的良好搭档。
2. DLD-J系列热成像网络一体机被动红外成像技术。
384×288/640×480像素非制冷焦平面微热型探测器。
无热化定焦镜头，镜头焦距不受高低温环境影响。
伪彩：本网络摄像机可以选择不同的色彩模式，用不同的颜色显示物体温度的高低。
智能火点检测功能：多目标火点检测，效率检测、减少误报。
支持越界侦测,区域入侵侦测,移动侦测。
警报：在发生事件时，图片发送到用户注册的电子邮件地址或FTP 服务器，或者保存到微型SD 卡中。
基于Web浏览器的监视：使用互联网Web 浏览器在本地网络环境中显示图像。
室外IP66防护等级、防雷、防浪涌、防突波。
3. C120/100普及型这种热像仪的类型属于非制冷焦平面微热型。
轻量小巧，符合人体工程学设计；坚固耐用，1.5m 抗跌落。
对准检测目标即可获取图像和温度；低功耗设计，3节AAA电池可工作长达6小时；测温范围最高可扩展至300℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
近年来，红外热像仪在石化、电力、防火、钢铁、汽车等行业越来越占据着重要地位，已经运用到了我们生产生活的方方面面。
红外热像仪技术在全球的发展非常迅猛，而国内品牌也不甘示弱，有几家公司发展势头很足。
那我们怎么去选择购买性价比高、值得信赖的红外热像仪呢，我们下面一起来看下。
1、根据探测器分辨率来区别
红外热像仪的探测器分辨率有160x120、240x180、320x240、384x288、640x480等等，另外还有更低分辨率如60x60、80x60、100x100。
大家都知道分辨率的高低会直接影响屏幕显示的图片或图标的细致度，图像的分辨率越高，屏幕越细腻，图像也就越清晰，观看效果也就越好。
所以分辨率的高低是选择热像仪的一个重要的参数。
2、看物镜口径
红外热像仪的观测距离主要取决于探测器分辨率和镜头直径，一般市面上的镜头大概是在14mm~75mm之间，而同样分辨率的探测器，镜头直径越大，看得越远。
3、观察倍率
倍率可以缩短距离，拉近、放大被观察的目标，也是热像仪中一个很重要的部件，一般热像仪的倍率是在2倍、4倍，因技术的匮乏，暂时还没有达到5倍。
4、选择外内置液晶屏
成像清晰与否取决于好的内置液晶屏。
一般都是彩色LCOS屏或LED屏幕，而市面上上乘的内置液晶屏应当是OLED 800x600超清晰液晶屏，超大屏幕、超高分辨率、比普通热像仪具有更清晰的观测效果。
5、分辨传感器（探测器）
探测器的分辨率是一个指标，当然也是影响该设备为主要的因素。
分辨率像素越高的话，理论上价格会越高。
一般低分辨率的销售价格通常是在两万元左右。
该类型属于低端机型，在功能上也比较弱，因此只能作为入门级，在很多场合下，都无法适用。
而稍微高一些的分辨率属于中低端，价格大概在三万元左右，虽然在性能上会稍微好一些，但是后面观看效果会差一些。
更为专用尖的热像仪分辨率高，价格也会在十几万左右。
6、看镜头大小
热像仪的镜头镜片是专用镜片,不是传统的夜视仪或者望远镜使用的那种镜片。
热像仪的镜片工厂采购时,是按重量多少克进行购买。
比如F44的镜片成本大约就会在5000元左右。
而小镜头比如F19的成本大约只有几百元。
更大的镜头成本会更贵。
以上几点是一些选购时的小小意见。
不是说国外的一定比国内的好，国内有几家研发红外热像仪公司发展的很不错。
比如：浙江大立科技股份有限公司。
公司多年从事非制冷焦平面探测器、红外热像仪、红外热成像系统的研发、生产和销售。
拥有着数量巨大且稳定的客户群，强大的品牌效应，以及良好的市场口碑，是广大用户信赖的品牌。
更多详情请拨打咨询热线或登录浙江大立科技股份有限公司官网/咨询。
