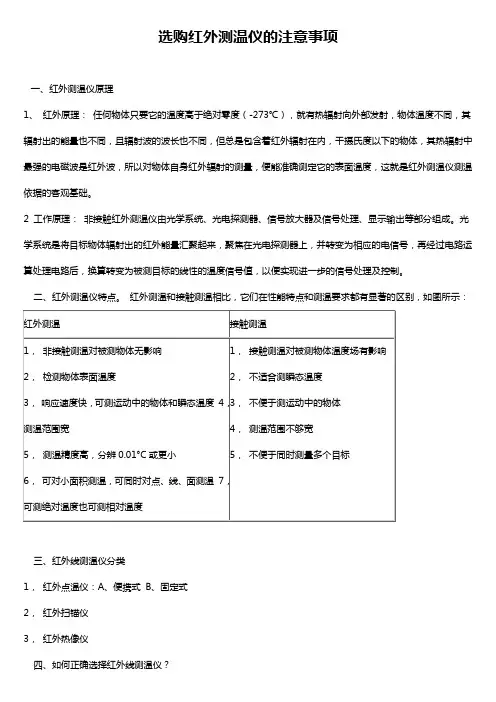

选购红外测温仪的注意事项一、红外测温仪原理1、红外原理：任何物体只要它的温度高于绝对零度（-273℃），就有热辐射向外部发射，物体温度不同，其辐射出的能量也不同，且辐射波的波长也不同，但总是包含着红外辐射在内，千摄氏度以下的物体，其热辐射中最强的电磁波是红外波，所以对物体自身红外辐射的测量，便能准确测定它的表面温度，这就是红外测温仪测温依据的客观基础。
2 工作原理：非接触红外测温仪由光学系统、光电探测器、信号放大器及信号处理、显示输出等部分组成。
光学系统是将目标物体辐射出的红外能量汇聚起来，聚焦在光电探测器上，并转变为相应的电信号，再经过电路运算处理电路后，换算转变为被测目标的线性的温度信号值，以便实现进一步的信号处理及控制。
二、红外测温仪特点。
红外测温和接触测温相比，它们在性能特点和测温要求都有显著的区别，如图所示：三、红外线测温仪分类1，红外点温仪：A、便携式B、固定式2，红外扫锚仪3，红外热像仪四、如何正确选择红外线测温仪？由于红外测温仪的系列、型号很多、每种型号都有自己的参数、性能和功能、如测温范围、光学分辨率（距离系数）、工作波长、响应时间、工作环境条件和信号处理输出显示方法等。
因此正确选择红外测温仪型号对用户来说是十分重要的。
正确选择红外测温仪需要掌握"三大要素，三项原则"。
三大要素：1、目标的温度范围：选择红外测温仪的测温范围一般是由被测目标温度来决定的，如果被测目标最高为800℃，最低为250℃，那么我们便可选择比上限略高、比下限略低的一个合适测温范围。
2 、目标大小与测量距离：测量距离与目标直径的比值--距离系数（D：S），是红外测温仪一个非常重要的参数，"D"是指测量距离，"S"是指目标的直径。
如果一个红外测温仪的D：S为8：1的话，也就是说：一个被测目标的大小为1个单位，那么红外测温仪可以在被测目标大小的8个单位的距离内精确测量，如下图：如果上图中"D"大于8个单位那么目标所辐射出的红外能量，由于距离过远，不能全部给红外测温仪接收，那么温度会有所偏差，所以目标尺寸大小应大于或等于测温仪的现场。
红外热像仪需求表
7、红外融合技术：IR-Fusion®技术，红外可见光融合；画中画
8、热敏度(NETD)：30℃目标温度时，≤0.05℃；过滤器模式为30℃目标温度时，≤0.03℃
9、内置可见光数字照相机，达到5百万像素工业级性能
10、数码变焦: 2;1200℃
19、视频文件格式:非辐射（MPEG编码.AVI)和全辐射(.IS3)
20、有自动捕捉温度和间隔功能
21、至少两块锂离子智能电池组，每个电池组可连续使用不低于三个小时；
22、有温度报警功能
23、红外光谱带在: 7.5μm至14μm（长波）
24、有中心点温度测量功能
25、有热点和冷点标记功能
26、有远程控制功能
27、有LED灯
28、有配套三脚架及定制夹具；
12、精度:≤±2℃或2 %（取大值）
13、有屏显发射率校正功能
14、有屏显反射背景温度补偿功能
15、有屏显传输校正功能
16、数据存储:可拆取的微型SD存储卡、板载内存、保存至USB的功能、直接通过WIFI及USB至电脑连接下载
17、文件格式:非辐射(.bmp、.jpeg)或全辐射(.is2)；
18、附带基本数据分析软件及趋势分析软件
红外热像仪需求表
序号
设备名称
数量
技术指标
1
红外热像仪
1台
1、红外分辨率：不低于320 x 240（76800像素）
2、可以通过精密位移成像技术使得红外分辨率的像素扩展到不低于640 X 480
3、空间分辨率IFOV:≤1.31 mRad
4、最小焦距≤15厘米
5、对焦方式：手动对焦及激光自动对焦；拥有多点对焦，可拍摄整个视场内的近焦和远焦图像
红外热像仪图像调校及选型标准

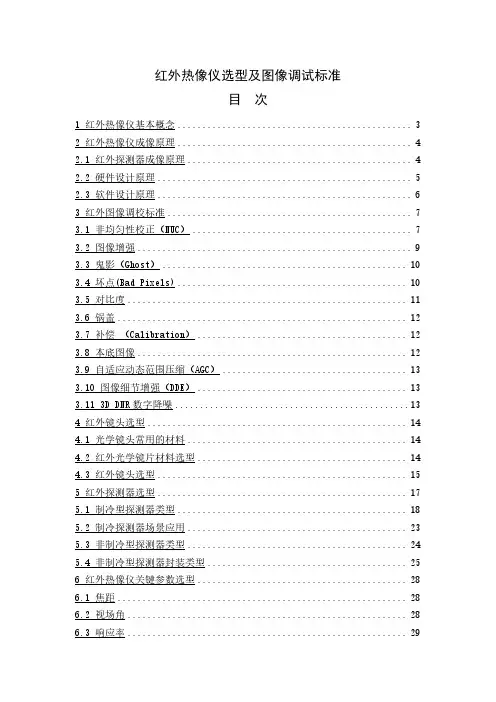

红外热像仪选型及图像调试标准目次1红外热像仪基本概念 (3)2红外热像仪成像原理 (4)2.1红外探测器成像原理 (4)2.2硬件设计原理 (5)2.3软件设计原理 (6)3红外图像调校标准 (7)3.1非均匀性校正（NUC） (7)3.2图像增强 (9)3.3鬼影（Ghost） (10)3.4坏点(Bad Pixels) (10)3.5对比度 (11)3.6锅盖 (12)3.7补偿（Calibration） (12)3.8本底图像 (12)3.9自适应动态范围压缩（AGC） (13)3.10图像细节增强（DDE） (13)3.113D DNR数字降噪 (13)4红外镜头选型 (14)4.1光学镜头常用的材料 (14)4.2红外光学镜片材料选型 (14)4.3红外镜头选型 (15)5红外探测器选型 (17)5.1制冷型探测器类型 (18)5.2制冷探测器场景应用 (23)5.3非制冷型探测器类型 (24)5.4非制冷型探测器封装类型 (25)6红外热像仪关键参数选型 (28)6.1焦距 (28)6.2视场角 (28)6.3响应率 (29)6.4响应时间 (29)6.5噪声 (30)6.6噪声等效功率NEP (30)6.7信噪比 (30)6.8噪声等效温差（NETD） (30)6.9最小可分辨温差（MRTD） (30)6.10探测率 (31)6.11帧率 (31)6.12空间分辨率 (31)7总结 (31)7.1红外热成像优势 (31)7.2红外热像仪应用 (32)7.3红外热成像探测器的技术趋势 (34)1红外热像仪基本概念红外热成像技术是一种通过利用物体表面的热辐射来识别物体表面温度分布的检测技术，它通过红外探测器将光信号转化为电信号，再经过处理后转化为热像图，以便人们观察。
红外辐射是一种电磁波辐射。
它的波长介于可见光和微波之间，通常被分为近红外、短波红外、中波红外和长波红外及远红外区域。
a）近红外辐射波段：0.78-1微米b）短波红外辐射波段：1-3微米c）中波红外辐射波段：3-5微米d）长波红外辐射波段：8-14微米e）远红外波段：14-1000微米图1红外光谱波长图红外热像仪由红外光学镜头、红外探测器、信号处理器和图像处理器等组成。
红外热像仪在风能发电行业中的应用 热像仪常见问题解决方法
红外热像仪在风能发电行业中的应用热像仪常见问题解决方法红外热像仪在风电设备制造及风力发电站中的应用特别之广泛。
由于红外热像仪测温的非接触性，在模具制造和风机叶片制造过程中，工程师可对察看物体的热模型进行量化和可视化。
同理，红外图像为有效测量物体的温度及相对温度分布供应了便捷的途径。
以及在输变电线路中，通过使用红外热像仪可以检测出常常会显现的套管过热，过载，三相负载不平衡等隐患。
如何选购红外热像仪的技巧1、测温范围和被测物：依据被测物体的温度范围确定测温范围，来选择合适温度段的红外热像仪。
目前市场上的红外热像仪大多会分成几个温度档，比如—402、红外热像仪—像素的选择：首先要确定购买红外热像仪的像素级别，大多红外热像仪的级别和像素有关。
民用红外热像仪中相对高端的产品像素为640*480=307,200，此高端红外热像仪拍摄的红外图片清楚细腻，在3、温度辨别率：温度辨别率体现了一台红外热像仪的温度敏感性，温度辨别率越小红外热像仪对温度的变化感知越明显，选择时尽量选择此参数值小的产品。
红外热像仪测试被测物的紧要目的是通过温度差异找出温度故障点，测量单个点的温度值并没有太大意义，紧要是通过温度差异来找相对的热点，起到预维护的作用。
4、空间辨别率：简单来说空间辨别率越小测温越精准，空间辨别率较小时，被测最小目标覆盖了红外热像仪的像素，测试的温度即被测目标的温度。
假如空间辨别率较高，被测的最小目标不能完全覆盖红外热像仪的像素，测试目标就会受到其环境辐射的影响，测试温度是被测目标及其四周温度的平均温度，数值不够精准。
5、红外与可见光图像的组合功能：假如红外图像和可见光图像组合显示就削减了大量工作，可依据可见光图片来判定红外图片中热点的未知，同时报告自动生成也会大大削减操作时间。
6、温度稳定性：红外热像仪的核心部件为红外探测器，目前紧要有两种探测器氧化钒晶体和多晶硅探测器，氧化钒探测器紧要的优势是测温视域MFOV（MeasurementFieldofView）为1,温度测量是精准明确到1个像素点。
DLT6642008带电设备红外诊断应用规范
DLT6642008带电设备红外诊断应用规范一、引言随着电力系统的不断发展和规模的日益扩大，设备的安全运行至关重要。
红外诊断技术作为一种非接触式的检测手段，具有快速、准确、直观等优点，在带电设备的状态监测和故障诊断中得到了广泛应用。
本规范旨在为带电设备的红外诊断提供统一的标准和方法，以提高设备的可靠性和安全性，保障电力系统的稳定运行。
二、术语和定义1. 红外诊断：利用红外辐射原理，通过检测设备表面的温度分布，来判断设备运行状态和潜在故障的技术。
2. 带电设备：在运行状态下带有电压的电气设备。
3. 热像图：通过红外热像仪等设备采集到的设备表面温度分布图像。
4. 温差：设备不同部位或同一部位不同时刻的温度差异。
5. 温升：设备温度与环境温度之差。
三、诊断依据1. 设备的正常运行温度范围：根据设备的设计参数、制造标准和运行经验，确定设备在正常运行状态下的温度范围。
2. 温度分布规律：设备在正常运行时，其表面温度分布应具有一定的规律性。
例如，变压器的绕组和铁芯温度分布应均匀，电缆接头的温度分布应对称等。
3. 温差和温升的限值：根据设备的类型、容量和运行条件，确定温差和温升的限值。
超过限值的部位可能存在故障或异常。
4. 历史数据对比：将当前的红外热像图与设备的历史热像图进行对比，分析温度变化趋势，判断设备是否存在逐渐恶化的故障。
四、诊断方法1. 红外热像仪的选择：根据被测设备的类型、电压等级、尺寸和环境条件等因素，选择合适的红外热像仪。
热像仪的分辨率、测温精度、探测波段等性能参数应满足诊断要求。
2. 检测时机的选择：应选择设备负荷较大、环境温度较高或设备运行异常时进行检测。
例如，在夏季高温时段、设备重载运行时或设备出现异常报警时进行检测。
3. 检测前的准备工作：对被测设备进行停电检查，确保设备处于安全状态。
清除被测设备表面的污垢、灰尘和积雪等杂物，保证检测结果的准确性。
调整红外热像仪的参数，如测温范围、分辨率、帧频等，以适应被测设备的特点和检测要求。
红外热像仪主要技术参数
红外热像仪主要技术参数1.分辨率：红外热像仪的分辨率是指它可以检测到并显示的最小温度差异。
一般来说，分辨率越高，红外热像仪就能提供更准确和清晰的图像。
分辨率通常以温度差异的最小测量单位表示，比如0.1°C。
2.温度测量范围：红外热像仪的温度测量范围表示它可以测量的最低和最高温度。
一些低端的红外热像仪的温度测量范围可能只有几十摄氏度，而高端的红外热像仪则可以测量到上千摄氏度的温度范围。
3.帧率：帧率是指红外热像仪在一秒钟内可以拍摄和显示的图像帧数。
高帧率可以提供更流畅和清晰的图像，而低帧率可能会导致图像模糊。
4.聚焦方式：红外热像仪的聚焦方式决定了它可以检测到的目标距离范围。
一些红外热像仪具有手动聚焦的功能，用户可以通过调整焦距来获取清晰的图像，而其他红外热像仪具有自动聚焦功能，可以更方便地获得清晰的图像。
5.可视光照相机：一些高端的红外热像仪配备了可视光照相机，可以在红外热像仪图像上叠加显示可视光图像，以提供更直观和全面的信息。
6.图像和视频保存功能：一些红外热像仪具有内置存储功能，可以将图像和视频保存到内部存储器或外部存储卡中。
这使得用户可以随后进行分析和报告编制。
7.接口和通信：红外热像仪通常还配备有各种接口，比如USB、HDMI或无线通信接口，以便用户可以快速传输图像和数据，并与其他设备进行连接。
8.电池寿命：红外热像仪通常使用可充电电池供电，其电池寿命决定了使用时间的长短。
一些高端的红外热像仪具有长时间的电池寿命，可以持续使用数小时。
总结起来，红外热像仪的主要技术参数包括分辨率、温度测量范围、帧率、聚焦方式、可视光照相机、图像和视频保存功能、接口和通信、电池寿命等。
这些参数决定了红外热像仪的性能和适用范围，用户可以根据自己的需求选择适合的红外热像仪。
智能型红外热像仪安全操作及保养规程
智能型红外热像仪安全操作及保养规程随着现代科技的不断发展，红外热像仪已经成为许多领域中必不可少的一种探测工具。
而智能型红外热像仪通过其先进的数据处理和识别技术，更好地满足了用户的需求。
但是，在使用智能型红外热像仪时，我们也必须注意一些安全操作和保养规程，以避免对仪器的损坏和自身的伤害。
本文将从以下几个方面来介绍智能型红外热像仪的安全操作和保养规范。
一、操作安全规范1. 根据使用需求选择合适的红外热像仪首先，我们需要根据自身的使用需求，选择合适的红外热像仪。
在选购的时候，我们需要注意以下几点：•红外热像仪的检测范围是否满足需求。
•红外热像仪的分辨率是否够高。
•红外热像仪的灵敏度是否够高。
•红外热像仪的存储容量是否够大。
2. 学习相关操作技能在使用红外热像仪前，我们需要了解其基本的操作技能，包括开机、关机、调节图像亮度、对比度等操作。
此外，我们还需要学会对数据进行处理，如调整图像的伪色、增强图像对比度等。
3. 遵守使用流程在正式使用红外热像仪前，需按照相应的流程进行。
例如：开机前要检查电力、机器、出错信息等；使用过程中如有异常要及时采取相应的措施；对机器进行清洁时需先关机。
4. 防止误操作误操作是使用红外热像仪时容易出现的问题。
为了避免误操作给使用者和设备带来损害，在操作时需要特别注意以下几点：•在插拔线缆时，要轻拔轻插，避免掉落或打乱引脚。
•在使用架子或三角架时，要保持平衡、稳定。
•在清洁设备时，要避免有阳光直射到仪器内部，因为这会导致设备损坏。
5. 防止有害物入侵红外热像仪是一种高灵敏度、高精度的稀缺设备，在使用过程中要尽可能地保护仪器，防止有害物质污染或侵入。
如遇到有害物质污染仪器或内部进水等情况，需重新对仪器进行校准和清洁。
二、保养规范1. 安装和存放在安装红外热像仪前，应保证安装位置光照充足、通风良好，安装与后期使用要保持同一高度。
长时间不使用时，应存放在防止灰尘和污染的地方，确保仪器保持清洁。
如何选择优质的热成像仪产品
市场上的红外热成像仪也是良莠不齐，想要正确购买一台适合自己应用的热像仪并不是一件容易的事，热像仪选手持式or便携式？制冷机芯or非制冷机芯？等等，太多的参数，很容易使不懂行的人眼花缭乱，那么到底该如何选择一款优质的热成像仪设备呢？1、热成像机芯选择红外热成像仪，最重要的部位就是红外热成像仪的热成像机芯。
热成像仪的机芯就好比是人的大脑，是整个设备中最重要的部位。
热成像机芯分为制冷和非制冷，非制冷热成像机芯体积小，重量轻，功耗低，易集成。
制冷机芯可扩展性强，结构、光学系统、接口等可接受定制，轻松满足用户各种不同需求。
2、灵敏度NETD热灵敏度是热成像仪的核心指标，NETD是噪声等效温差，数值越低成像越清晰。
灵敏度差，被观测点就被噪声淹没了，会导致在野外不能保障最基本的安全功能。
同时，也要防止分辨模糊误伤队友。
3、探测器像素“一定不要混淆，探测器像素和目镜的像素是两码事，有的商家经常混淆这两个概念。
”民用红外热成像仪中相对高端的产品像素为640×512，此高端红外热成像仪拍摄的红外图片清晰细腻，500米外可分辨出野兔大小的物体。
民用红外热像仪中相对好的产品像素为640*480=307，200，此红外热像仪拍摄的红外图片清晰细腻，在12米处测量的尺寸是0.5*0.5cm；中端红外热像仪的像素为320*240=76，800，在12米处测量的尺寸是1*1cm；低端红外热像仪的像素为160*120=19，200，在12米处测量的尺寸是2*2cm。
4、帧频帧频是指1秒钟内热成像仪处理图像的数目。
传感器越快，内部电路处理速率越高，帧频越大。
高帧频的热成像仪适合抓拍物体的高速移动。
华瑞通热成像机芯的帧频可以在0.1-115Hz之间调节，帧频的高低，直接说明了红外热成像仪的性能好坏和反应速度。
5、探测器像素间距非制冷红外探测器在像元间距上，从45微米、35微米到25微米、20微米，现在的主流产品已经是17微米了，14微米也有开始有产品涌现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样选择合适的红外热像仪
1、像素的选择：首先要确定购买红外热像仪的像素级别，大多红外热像仪的级别和像素有关。
民用红外热像仪中相对高端的产品像素为640*480=307,200，此高端红外热像仪拍摄的红外图片清晰细腻，在12米处测量的最小尺寸是0.5*0.5cm。
中端红外热像仪的像素为320*240=76,800，在12米处测量的最小尺寸是1*1cm；低端红外热像仪的像素为160*120=19,200，在12米处测量的最小尺寸是2*2cm。
可见像素越高所能拍摄目标的最小尺寸越小，下图为三个级别像素红外热图片的比较：
640*480 320*240 160*120
2、测温范围和被测物：根据被测物体的温度范围确定测温范围，来选择合适温度段的红外热像仪。
目前市场上的红外热像仪大多会分成几个温度档，比如-40-120℃0-500℃，并不是温度档跨度越大越好，温度档的跨度小测温相对会更准确些。
另外一般红外热像仪需要测量500℃以上的物体时，则需要配备相应的高温镜头。
3、温度分辨率：温度分辨率体现了一台红外热像仪的温度敏感性，温度分辨率越小红外热像仪对温度的变化感知越明显，选择时尽量选择此参数值小的产品。
红外热像仪测试被测物的主要目的是通过温度差异找出温度故障点，测量单个点的温度值并没有太大意义，主要是通过温度差异来找相对的热点，起到预维护的作用。
4、空间分辨率：简单来说空间分辨率越小测温越准确，空间分辨率较小时，被测最小目标覆盖了红外热像仪的像素，测试的温度即被测目标的温度。
如果空间分辨率较高，被测的最小目标不能完全覆盖红外热像仪的像素，测试目标就会受到其环境辐射的影响，测试温度是被测目标及其周围温度的平均温度，数值不够准确。
见下图比较：
左图为高空间分辨率，被测点的温度较准确，右图空间分辨率低，测试温度为被测点及其周围环境温度的平均值。
5、温度稳定性：红外热像仪的核心部件为红外探测器，目前主要有两种探测器氧化钒晶体和多晶硅探测器，氧化钒探测器主要的优势是测温视域MFOV（Measurement Field of View）为1,温度测量是精确到1个像素点。
Amorphous Silicon（多晶体硅）传感器，MFOV 为9，即每点的温度是基于3×3=9个像素点平均而获得。
氧化钒探测器的温度稳定性好、寿命长，温度漂移小。
红外热像仪均使用氧化钒探测器，欧美大地回收了曾销售给香港客户的10多台NEC红外热像仪(主要为9100/5102/7700系列)，发现5年来客户购买的NEC红外热像仪温度准确度依然维持在±2%或2℃，没有温度漂移，很稳定，唯一一台不过关的是5年前售出的热像仪，客户每星期都使用，标定结果差了3度，为其做了调整，已经恢复正常使用。
6、红外与可见光图像的组合功能：如果红外图像和可见光图像组合显示就减少了大量工作，可根据可见光图片来判断红外图片中热点的未知，同时报告自动生成也会大大减少操作时间。
7、延长曝光时间：延长曝光时间——专业照相的必然选择，∑2、∑4、∑8、∑16等功能，特别在检测北立面或者阳光照不到的地方很有优势。
使用了∑功能，增加了曝光时间，图像更清晰，更容易发现缺陷部位。
8、售后服务支持及定期校准：红外热像仪每隔几年都要用黑体辐射校正源进行温度校来确保温度检测的准确性，这需要供应商具有强大的售后能力和校准服务条件。
欧美大地在香港具有自己的校准实验室。
9、专业的培训：红外热像仪使用有很多操作技巧，分析红外图像来提高生产质量需要专业的报告支持，这就需要供应商能提供专业高品质的培训，欧美大地能为客户提供国际水平的LEVEL1,LEVEL2，LEVEL3培训并进行现场测试指导。
