博途TIA-Portal-V13安装与项目移植
博途TIAPortalV安装和项目移植培训课件
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
保存完毕后请注意退出WinCC flexible 2008 启动博途TIA Portal V13 选择移植项目 在“源路径”：中找到之前保存的文件位置及名称 在“项目名称”：中输入容易区分、识别的名称 可自由定义生成新文件的“目标路径” 随后点击“移植”按钮，开始移植
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
请等待
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
通常会提示，“移植完成单存在警告信息。” 先单击确定随后解决。
首先点开STEP7_Professional_V13(sp1)Part1，点击目 录中的Start开始安装
文档仅供参考，不能作然为科后学会依据跳，出请勿来模一仿；个如让有不你当重之处新，启请联动系计网站算或机本人的删选除。项（如果没 有跳出来，则按步骤继续安装），选择否，先不用重启
文档仅供参考，不能接作为着科按学依下据W，请in勿+模R仿键；如，有调不当出之运处，行请，联系输网入站或re本g人e删d除it。,点击确定 找到
文档仅供参考，不能作在为科设学置依据中，，请勿依模次仿；展如开有不“当可之处视，化请联”系、网站“或调本人整删画除。 面大小”
选择“无” 则不改变原始“组态元素”大小选择“适应画面”则 按照比例拉伸原“组态元 素”在适应文“档仅高供度参”考，“不宽能度作为”科“学任依据意，比请例勿模因仿子；”如有中不，当位之处置，选请项联系可网选站组或本态人的删，除。全局对齐方式。

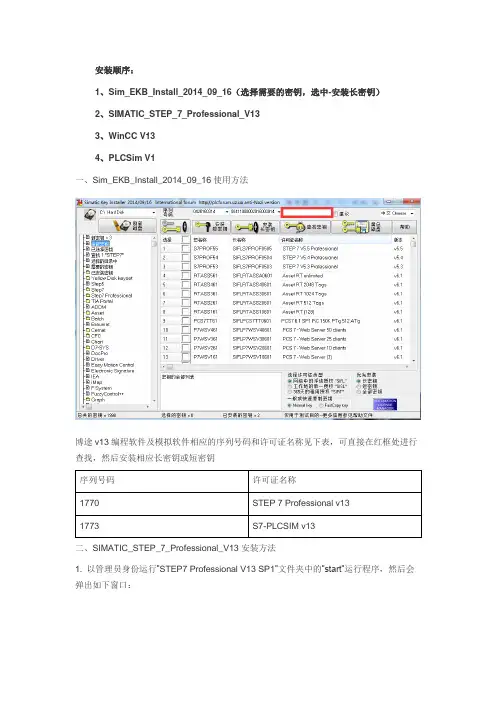

博途V13编程及模拟软件安装教程
安装顺序：
1、Sim_EKB_Install_2014_09_16（选择需要的密钥，选中-安装长密钥）
2、SIMATIC_STEP_7_Professional_V13
3、WinCC V13
4、PLCSim V1
一、Sim_EKB_Install_2014_09_16使用方法
博途v13编程软件及模拟软件相应的序列号码和许可证名称见下表，可直接在红框处进行查找，然后安装相应长密钥或短密钥
二、SIMATIC_STEP_7_Professional_V13安装方法
1. 以管理员身份运行”STEP7 Professional V13 SP1”文件夹中的”start”运行程序，然后会弹出如下窗口：
此时可以通过删除注册表键值的办法来解决，在开始菜单中的搜索程序和文件中输入regedit，回车，进入注册表编辑器，如下图：
删除HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager下面的键值PendingFileRenameOperations就可以继续安装了。
注意：
1) 删除后不要再重新启动计算机了，直接安装就可以了。
2) 安装过程中还要被要求重新启动计算机一次，重启后，再被提示重新启动计算机时，
再次删除注册表中以上键值，不要重启，继续安装即可。
2. 之后顺序安装即可，注意存储软件的文件名和安装目录名都不能有中文字符，最好不要装在C盘，会很卡
三、PLCSim V13安装方法
按照从上往下的顺序安装。
博途TIAPortalV安装和项目移植
通常我们选择“适应画面”并在“调整对象 的大小”中勾选“针对图形对象禁用‘适合 大小’”
开始更改触摸屏设备类型 在“项目树“中，设备_1[mp377 15’ Touch] 中，点开
“设备组态“ 在触摸屏图标上点击右键，选择“更改设备/版本”
在右侧，依次展开“SIMATIC精智面板”、 “15”显示屏”、“TP1500精智面板” 选中“6AV2 124-0QC02-0AX0” 双击选择或点击“确定”后更改生效 （请注意不要选到“SIMATIC精简面板”中 的TP1500Basic）
移植不支持以下对象类型： 全局库、字典、项目版本、更改日志
移植期间内部数据类型按如下方式进行映射：
WinCC flexible 的内部数据类型 Bool Char Byte Int UInt Long ULong Float Double String DateTime
WinCC对照的内部数据类型 Bool SInt USInt Int UInt DInt UDInt Real LReal WString DateTime
之后需要将设备组态重新编译 在已更改的触摸屏上点击右键 “编译”软件“软件（全部重建）”
编译进度在如下如图两处所示
编译之后会在 “信息”、“编译”窗口中显示出错误及警告信息 报错信息在旧“标准程序中”主要为脚本格式等错误 起始画面设定在： 运行系统设置 常规下
语言和字体
博途 TIAPortalV 安装和项目
移植
1.软件安装
下面说一下安装顺序，很重要，千万不能错，首 先安装STEP7_Professional_V13(sp1)，然后安 装WinCCv13，接着安装PLCSim，最后安装 Sim_EKB_Install。
博途TIAPortalV安装和项目移植课件
1.软件安装
点6次下一步（其中：安装类型选择默认的“典型” 即可） 通常需要1小时，请耐心等待
支持WinCC flexible的版本：
WinCC flexible 2008 SP2
WinCC flexible
2008 SP3
通常先将原程序另存为WinCC flexible 2008 SP3
2.项目移植
然后再次回到 STEP7_Professional_V13(sp1)Part1中， 点击Start重新安装
选择安装语言“中文”，点击下一步；选择修改/升 级，点击下一步（如果没有跳出这个界面没关系， 直接进入下个安装步骤）； 选择典型，然后浏览选择你想安装的文件地址，我 选择的是在F盘，然后新建一个文件夹重命名 STEP7 install,（注意名字中不要带中文），然后 再安装在F:/step7 install下面，点击下一步； 然后开始安装等待，安装完毕后重启计算机
然后会跳出来一个让你重新启动计算机的选项（如果没 有跳出来，则按步骤继续安装），选择否，先不用重启
接着按下Win+R键，调出运行，输入regedit,点击确定 找到
HEEY_LOCAL_MACHINE\SYSTEM\CURRENTCONTR OLSET\CONTROL\SESSION MANAGE\下的 PendingFileRemameOpeaations，右击删除它。
随后点击保存
保存完毕后请注意退出WinCC flexible 2008 启动博途TIA Portal V13 选择移植项目 在“源路径”：中找到之前保存的文件位置及名称 在“项目名称”：中输入容易区分、识别的名称 可自由定义生成新文件的“目标路径” 随后点击“移植”按钮，开始移植
请等待
TIA-Portal(博途)V13的使用方法
选中后 选中后 单击
单击
28
单击
双双击双击击
29
编辑PLC程序
双击
30
第三节 硬件组态
任务要求 新建项目 添加新的IO控制器和IO监视器 添加新的IO设备 设备组态 组态网络 设置网络参数
31
一、任务要求
创建一个由IO控制器、IO监视器和分布式IO设备构 成的PROFINET现场总线网络。硬件组态要求如下：
33
➢ 数字量输入模块选用2DI，订货号：6ES71314BB01-0AA0。带有2个直流输入端口。
➢ 数字量输出模块选用2DO，订货号：6ES71324BB01-0AA0。带有2个直流输出端口。额定输出 电压24V，额定输出电流0.5A。
9
三、软件功能
详见《TIA Portal专业版系统手册》！不支持S7-400H
！
10
第二节 基本使用方法
启动 操作界面
11
一、启动
双击
12
二、操作界面
视 图 模 式
单击
Portal视图 项目视图
13
1、Portal视图
打开现有项目
启动
Байду номын сангаас
创显建示新显所项示有目所条有目设备
项
设备与网络
移新显植增示项添新所目加条有新目对设象备
15
单击 单击
16
单击
单击
单击
单击
单击
17
单击
18
双击
19
单单击击
单击
20
单击
单击
21
单击 单击
22
2、项目视图 操作界面类似于WINDOWS的资源管理器。功能比
TIA Portal(博途)V13的使用方法[1]
![TIA Portal(博途)V13的使用方法[1]](https://img.taocdn.com/s3/m/2a09b0eeb8f3f90f76c66137ee06eff9aef84915.png)
TIA Portal(博途)V13的使用方法TIAPortal是西门子推出的一款集成工程软件平台，可以用于组态、编程、调试和诊断各种SIMATIC自动化系统，如PLC、HMI、驱动器等。
TIA Portal具有统一的用户界面和数据管理，可以提高工程效率和质量。
T IA Portal V13是TIAPortal的第三个版本，于2014年发布，包含了许多新功能和改进，如支持S7-1500系列PLC、增强了WinCC组态软件、提供了多种通信协议等。
安装和启动TIA Portal V13创建和打开项目添加和组态设备编程和调试PLC组态和运行HMI项目管理和数据备份安装和启动TIA Portal V13拥有合法的许可证或试用版拥有一台满足系统要求的计算机拥有足够的磁盘空间和网络带宽安装步骤如下：1. TIA PortalV13的安装文件，或者从光盘或U盘中复制到计算机上。
2. 解压缩安装文件，或者运行光盘或U盘中的setup.exe文件。
3.按照安装向导的提示进行安装，选择需要安装的组件和语言，并同意许可协议。
4.在安装过程中，可能需要重启计算机或安装一些必要的软件更新。
5. 安装完成后，可以在开始菜单中找到TIA PortalV13的快捷方式，并双击启动。
启动步骤如下：1. 双击开始菜单中的TIA PortalV13快捷方式，或者在桌面上双击TIA Portal V13图标。
在启动画面中，可以选择打开一个已有的项目，或者创建一个新的项目。
3.如果需要激活许可证或者更改语言设置，可以在菜单栏中选择“选项”->“设置”->“全局设置”进行操作。
创建和打开项目在TIA PortalV13中，一个项目是一个包含了所有设备、程序、数据和设置的工程文件夹。
要创建或打开一个项目，可以在启动画面中选择相应的选项，或者在菜单栏中选择“文件”->“新建”或“打开”。
创建项目步骤如下：1.在启动画面中选择“创建新项目”，或者在菜单栏中选择“文件”->“新建”。
TIA Portal(博途)V13的使用方法[6]
![TIA Portal(博途)V13的使用方法[6]](https://img.taocdn.com/s3/m/2bb81e3fcd1755270722192e453610661ed95ad0.png)
TIA Portal(博途)V13的使用方法TIAPortal(博途)是西门子推出的一款集成化工程软件，可以用于组态、编程、调试和诊断各种SIMATIC自动化系统，如S7-1200、S7-1500、S7-300/400、WinCC、ET200等。
TIAPortal(博途)V13是该软件的第13个版本，于2022年发布，提供了许多新的功能和改进，如V13 SP1和V13 SP2的更新，支持Windows10操作系统，增强了网络安全性等。
TIA Portal(博途)V13的安装和启动TIA Portal(博途)V13的界面和工具TIA Portal(博途)V13的项目管理TIA Portal(博途)V13的设备组态TIA Portal(博途)V13的程序编程TIA Portal(博途)V13的仿真和调试TIA Portal(博途)V13的诊断和故障排除TIA Portal(博途)V13的安装和启动操作系统：Windows 7 (64位) SP1或者更高版本，Windows 8.1 (64位)，Windows 10 (64位)版本1709或者更高版本处理器：Intel Core i5或者更高级别，2.6 GHz或者更快内存：8 GB或者更多硬盘空间：50 GB或者更多显示器分辨率：1920 x 1080或者更高网络连接：以太网或者无线网卡购买TIA Portal(博途)V13软件包，包含DVD光盘和许可证证书在线购买TIAPortal(博途)V13许可证，并通过电子接收许可证数据TIA Portal(博途)V13试用版，并在30天内免费使用安装TIA Portal(博途)V13的步骤如下：1.将DVD光盘插入计算机的光驱中，或者从官方网站安装文件，并解压缩到一个单独的目录下。
2. 双击“Setup.exe”文件，启动安装向导。
3. 选择安装语言，并阅读并接受许可条款。
4. 选择要安装的组件，如STEP 7 Professional、WinCC Professional、PLCSIM等，并指定安装路径。
TIA Portal(博途)V13的使用方法
TIA Portal(博途)V13的使用方法界面友好，操作简单，可以通过拖放、复制粘贴等方式快速创建工程项目。
功能强大，支持多种编程语言，如SCL、STL、LAD、FBD等，以及多种通信协议，如PROFINET、PROFIBUS、AS-i等。
兼容性好，可以与其他西门子的软件工具集成，如WinCC、STEP 7等，以及与第三方的软件工具兼容，如OPC UA等。
可扩展性高，可以通过安装不同的软件包来增加更多的功能和支持更多的设备。
1. 安装TIAPortal(博途)V13软件。
您可以从西门子的官方网站TIAPortal(博途)V13软件的安装包，或者从光盘安装。
安装过程中需要输入许可证耗吗和产品密钥，以激活软件。
2. 创建工程项目。
打开TIAPortal(博途)V13软件后，您可以选择新建工程项目或者打开已有的工程项目。
在创建工程项目时，您需要输入工程项目的名称、描述、路径等信息，并选择要使用的设备和软件包。
3.添加设备和网络。
在工程项目中，您可以通过设备视图和网络视图来添加和配置设备和网络。
设备视图显示了工程项目中所有的设备和模块，并提供了对设备和模块的参数设置、硬件配置、固件更新等功能。
网络视图显示了工程项目中所有的网络和节点，并提供了对网络和节点的拓扑结构、通信设置、地址分配等功能。
4.编写程序和数据块。
在工程项目中，您可以通过程序视图和数据块视图来编写程序和数据块。
程序视图显示了工程项目中所有的程序，并提供了对程序的编写、编辑、编译等功能。
数据块视图显示了工程项目中所有的数据块，并提供了对数据块的编写、编辑、编译等功能。
您可以根据需要选择不同的编程语言和编辑器来编写程序和数据块。
5.程序和数据块。
在完成程序和数据块的编写后，您可以通过在线视图来程序和数据块到设备中。
在线视图显示了工程项目中所有在线的设备，并提供了对设备的连接、断开、、等功能。
您可以选择全量或者增量来将程序和数据块传输到设备中。
