电气安装施工规范标准

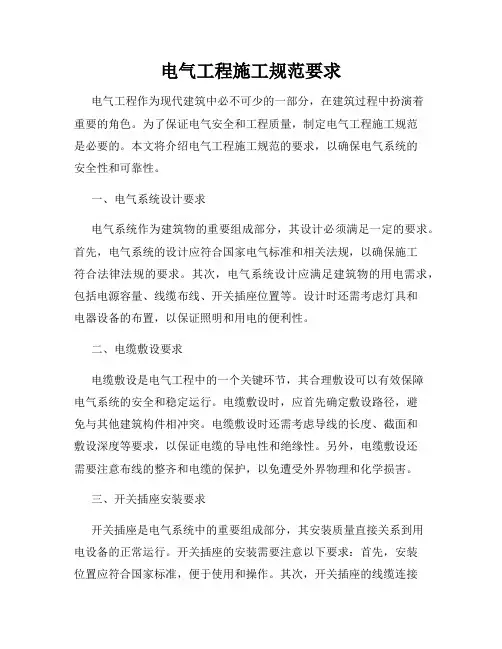

电气工程施工规范要求
电气工程施工规范要求电气工程作为现代建筑中必不可少的一部分，在建筑过程中扮演着重要的角色。
为了保证电气安全和工程质量，制定电气工程施工规范是必要的。
本文将介绍电气工程施工规范的要求，以确保电气系统的安全性和可靠性。
一、电气系统设计要求电气系统作为建筑物的重要组成部分，其设计必须满足一定的要求。
首先，电气系统的设计应符合国家电气标准和相关法规，以确保施工符合法律法规的要求。
其次，电气系统设计应满足建筑物的用电需求，包括电源容量、线缆布线、开关插座位置等。
设计时还需考虑灯具和电器设备的布置，以保证照明和用电的便利性。
二、电缆敷设要求电缆敷设是电气工程中的一个关键环节，其合理敷设可以有效保障电气系统的安全和稳定运行。
电缆敷设时，应首先确定敷设路径，避免与其他建筑构件相冲突。
电缆敷设时还需考虑导线的长度、截面和敷设深度等要求，以保证电缆的导电性和绝缘性。
另外，电缆敷设还需要注意布线的整齐和电缆的保护，以免遭受外界物理和化学损害。
三、开关插座安装要求开关插座是电气系统中的重要组成部分，其安装质量直接关系到用电设备的正常运行。
开关插座的安装需要注意以下要求：首先，安装位置应符合国家标准，便于使用和操作。
其次，开关插座的线缆连接应牢固可靠，接线端子应紧固不松动。
此外，为了保证电气安全，开关插座的外壳应具备良好的绝缘性，以避免触电事故的发生。
四、接地系统建设要求电气系统的接地是确保电流安全跑道和防止触电事故发生的重要环节。
为了保证接地系统的质量，有以下要求：首先，建筑物的接地电阻应符合国家标准规定。
其次，接地网的设计和施工应符合相关规范，确保接地电阻能够满足电气设备的要求。
此外，在接地网施工过程中，还需保证接地体的可靠连接和良好导电性。
五、电气设备安装要求电气设备的安装是电气工程施工的重要环节。
在安装过程中，应遵循以下要求：首先，设备安装位置应符合设计要求，便于设备的正常运行和维护。
其次，设备的防护等级和安全间距应满足相关规范。
电气工程施工规范要求与验收标准
电气工程施工规范要求与验收标准电气工程施工是现代建设中不可或缺的一部分，其合理、规范的施工对于电气设备的稳定运行、安全使用至关重要。
下文将介绍电气工程施工的规范要求以及验收标准。
一、电气工程施工规范要求电气工程施工规范要求是指在施工过程中需要遵守的一系列标准和规范，主要包括以下几个方面：1. 施工前的准备工作施工前需要对工程进行全面的勘察和测量，确定施工线路和设备的布置方案。
同时，施工现场的平面和立面布线需要满足电气安全距离的规定，保证施工过程中的安全。
2. 施工材料的选用与质量控制在电气工程施工过程中，选用的材料需要符合国家相关标准，同时需要经过严格的质量检验。
各类电线、电缆、接线端子和绝缘子等必须具备耐热、耐压、耐磨等特性，以确保设备的正常运行。
3. 施工环境的准备施工现场应具备良好的通风、排水和防火设施，并保证施工过程中的环境卫生。
此外，应备齐必要的安全防护用具，如安全帽、防护手套、绝缘靴等，以确保工人的人身安全。
4. 施工过程中的安全措施电气工程施工过程中，必须严格按照安全操作规程进行操作，禁止违章作业和乱拉乱接线。
同时，临时用电线路需要进行可靠接地，并保证现场人员的安全。
5. 施工质量的控制在施工过程中，需要进行各类电气设备的接线和调试。
每一道工序都必须符合相关标准和规范，确保设备的正常运行。
同时，需要对全线进行绝缘电阻测试和运行试验，以确保施工质量达标。
二、电气工程施工验收标准电气工程施工完成后，需要进行验收，验证工程是否符合规范要求。
以下是常见的电气工程施工验收标准：1. 工程设计文件评审验收前需要对工程的设计文件进行评审，确保设计方案符合国家标准和规范要求。
设计文件中需要包含电气线路图、布线方案、接地设计等内容。
2. 施工质量验收验收人员需要对施工过程中的各个环节进行检查和评估，包括电缆敷设、接线端子、设备安装等。
必要时，需要进行取样测试，以验证施工质量。
3. 开关柜及配电装置的验收对开关柜及配电装置，验收人员需要检查其工作状态、运行指标和功能配置等，确保其符合规范要求。
电气工程施工的标准
电气工程施工的标准电气工程施工是指在建筑、工业和民用设施中进行电气安装和维护的过程。
为了确保电气设备的安全可靠运行，电气工程施工必须遵循一定的标准和规范。
本文将介绍电气工程施工的一些常用标准和要求。
一、电气工程施工的基本原则电气工程施工的基本原则是安全、可靠、经济、合理。
首先，施工必须严格遵守安全规范，保证人员和设备的安全。
其次，电气设备的安装和维护必须能够提供可靠的电力供应和保障。
此外，施工要尽量考虑经济性和合理性，提高工程的效益和可维护性。
二、电气设备选择标准电气设备的选择应根据实际需要和使用环境来确定。
首先，要根据设备的负载情况和用电需求确定设备的额定电流和功率。
其次，要考虑设备的安全可靠性和使用寿命，选择具备国家认证和检测合格的产品。
此外，还要根据环境的特殊要求和安全标准选择防爆型、防水型等特殊类型的设备。
三、电气布线标准电气布线应符合国家和地方的规范要求，确保电力供应的可靠性和安全性。
首先，要合理设计电源线路和回路，选择适当的线缆和导线，根据负载和距离来确定导线的规格和截面积。
其次，要合理布置电源插座和开关，确保使用的便捷性和安全性。
此外，还要注意电气设备和电缆的绝缘保护，防止漏电和短路。
四、接地系统标准接地系统是电气工程中非常重要的一环，其作用是将电气设备的异常电流引入地下，保护人员和设备的安全。
接地系统的施工和维护应符合国家和行业标准要求。
首先，要合理设计接地装置的位置和数量，确保设备的可靠接地。
其次，要选择适当的导体和接地电阻，确保接地阻抗符合标准要求。
此外，还要定期检测接地系统的可靠性和有效性，及时修复和维护接地装置。
五、施工人员的要求和标准电气工程施工的人员必须具备相应的资质和专业知识，且要遵守相关的安全规范和施工标准。
首先，施工人员必须经过正规培训和考核，持有相应的电工证书。
其次，要了解电气设备的特点和工作原理，能够准确安装和维护设备。
此外，施工人员还要具备良好的安全意识和遵守规范的素质，能够有效地防范事故和意外。

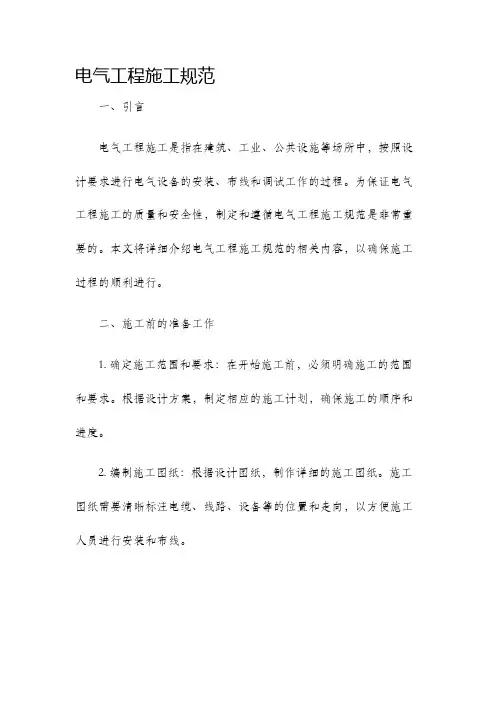

电气工程施工规范
电气工程施工规范一、引言电气工程施工是指在建筑、工业、公共设施等场所中，按照设计要求进行电气设备的安装、布线和调试工作的过程。
为保证电气工程施工的质量和安全性，制定和遵循电气工程施工规范是非常重要的。
本文将详细介绍电气工程施工规范的相关内容，以确保施工过程的顺利进行。
二、施工前的准备工作1. 确定施工范围和要求：在开始施工前，必须明确施工的范围和要求。
根据设计方案，制定相应的施工计划，确保施工的顺序和进度。
2. 编制施工图纸：根据设计图纸，制作详细的施工图纸。
施工图纸需要清晰标注电缆、线路、设备等的位置和走向，以方便施工人员进行安装和布线。
3. 准备施工材料和设备：根据施工需要，提前准备好所需的电缆、线路、插座、开关等材料，并检查其质量和数量是否符合要求。
同时，确保施工中所使用的设备和工具都是符合安全标准的。
4. 确定施工人员和责任：根据施工的规模和复杂程度，确定所需的施工人员，并明确各个人员的职责和权限。
确保施工人员拥有相关的资质和经验，能够安全、高效地完成施工任务。
三、施工过程中的注意事项1. 安全第一：电气工程施工必须始终将安全放在首位。
施工人员必须严格遵守相关安全规定，穿戴防护装备，确保施工现场的安全。
对于高电压设备和重要电路，必须由具备相关资质的人员进行操作和维护。
2. 按照规范布线：施工人员必须根据施工图纸的要求，按照规范进行电缆和线路的敷设和连接。
避免电缆和线路之间的交叉和纠缠，确保布线的整齐和美观。
同时，要注意防止暴露导线和电缆保护层的损坏，以及设备的防护。
3. 良好的接地系统：电气工程施工必须确保设备和线路的良好接地，以保证安全运行。
施工人员应严格按照规范进行接地电阻的测试和记录，确保接地系统的可靠性。
4. 设备正确安装：施工人员应按照设备的安装要求和标准进行设备的安装和调试工作。
对于高压电器设备，必须经过专业技术人员的检查和授权后方可接通电源。
同时，施工人员需确保设备的固定牢固，以防止设备在使用过程中发生移动或倾斜。
电气工程施工技术标准(3篇)
第1篇一、概述电气工程施工技术标准是电气工程设计和施工过程中必须遵循的技术规定，旨在确保工程质量、安全、可靠、经济和美观。
本标准适用于各类建筑、工业、市政等电气工程的设计和施工。
二、施工准备1. 工程图纸和技术文件：施工前必须对工程图纸和技术文件进行审查，确保图纸完整、准确，技术文件齐全、合规。
2. 材料设备：施工前应确保材料设备的质量符合国家标准，并具有合格证明文件。
3. 施工队伍：施工队伍应具备相应的资质和专业技术水平，施工人员应经过专业培训，持证上岗。
4. 施工现场：施工现场应满足施工要求，包括场地平整、排水畅通、安全防护设施齐全等。
三、施工技术要求1. 接地装置安装（1）接地网接地极埋设深度按照设计图纸施工。
（2）所有正常不带电金属外壳及图纸中要求的接地点均应可靠接地，进行各点接地电阻测试，接地电阻值必须满足设计要求。
（3）接地电阻值的测试，必须在晴天之后第三天进行，接地电阻的测量采用恒电流电压测量法。
（4）接地线与设备连接后，必须做导通性试验，确保设备的可靠连接，并做好记录。
2. 电缆桥架安装（1）电缆桥架必须由业主、监理，施工承包商共同检查验收合格后，方可使用。
（2）电缆桥架施工前应由监理、施工承包商共同组织，工艺、结构、土建、电气、仪表、消防等专业之间的图纸汇审，确定电缆桥架的标高及走向，防止与其他专业相碰。
3. 导管施工（1）金属镀锌导管的进场验收要求：查验产品质量证明书，镀锌层应覆盖完整、表面无锈斑，金具配件应齐全，无砂眼。
（2）支架安装要求：承力建筑钢结构构件上不得熔焊导管支架，且不得热加工开孔；当导管采用金属吊架固定时，圆钢直径不得小于8mm，并应设置防晃支架。
（3）金属导管施工要求：钢导管不得采用对口熔焊连接；镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接。
四、施工质量验收1. 电气工程施工质量验收应按照国家标准和行业规范进行。
2. 施工过程中应进行分项、分部、单位工程的质量验收，确保工程质量。
电器安装规范标准国标最新
电器安装规范标准国标最新电器安装规范标准是确保电器设备安全、可靠运行的重要依据。
随着技术的发展和安全要求的提高，国家标准也在不断更新。
以下是根据最新国家标准制定的电器安装规范的主要内容：开头：电器安装是一项技术性很强的工作，涉及到电力安全、设备性能以及人身安全等多方面因素。
为了确保安装过程的规范性，提高电器设备的使用效率和安全性，国家制定了一系列的电器安装标准。
这些标准不仅涵盖了安装过程中的技术要求，还包括了安装后的检验和维护工作。
正文：1. 电气设备选择：所有电器设备必须符合国家相关标准，具有合格的生产许可证和产品合格证。
2. 安装环境：电器安装应选择干燥、通风良好的环境，避免潮湿、高温、腐蚀性气体等不利条件。
3. 电缆敷设：电缆应按照规定的路径敷设，避免交叉、重叠，并确保电缆的弯曲半径符合要求。
4. 接地与接零：所有电器设备必须有良好的接地或接零措施，以防止电气故障时的人身安全事故。
5. 电气连接：电气连接应牢固可靠，使用合适的接线端子和连接件，避免接触不良或松动。
6. 绝缘保护：所有裸露的导线和电器部件应有适当的绝缘保护，防止电气短路或触电事故。
7. 标识与警示：电器安装现场应有清晰的标识和警示标志，提醒操作人员注意安全。
8. 防火措施：电器设备周围应配备足够的消防设施，如灭火器、烟雾报警器等。
9. 安装后的检验：安装完成后，必须进行严格的检验，包括电气性能测试、接地电阻测试等。
10. 维护与保养：定期对电器设备进行维护和保养，确保其长期稳定运行。
结尾：电器安装规范标准的制定和执行，对于保障电器设备的安全运行和延长使用寿命具有重要意义。
所有参与电器安装的工程技术人员都应严格遵守这些标准，不断提高自身的专业技能和安全意识，以确保电器安装工作的质量和安全。
请注意，以上内容仅为示例，具体的电器安装规范标准应参照最新的国家标准和行业规范进行。
在实际工作中，还应结合具体情况进行适当的调整和补充。
电气工程施工规范最新
电气工程施工规范最新第一章总则第一条为了规范电气工程施工活动，保障电气设备的安全性和可靠性，提高电气系统的运行效率和使用寿命，制定本规范。
第二条本规范适用于各类建筑物、工厂、设施等单位的电气工程施工活动。
第三条电气工程施工应遵守国家相关法律法规、标准和规范，严格执行电气工程的施工过程。
第四条施工单位应具备相应的施工资质和技术能力，施工人员应持有相应的资质证书。
第五条施工单位应制定施工方案，并经相关部门批准后方可进行施工活动。
第六条施工单位应做好施工前的准备工作，包括人员培训、施工计划、安全措施等，确保施工的顺利进行。
第七条施工单位应定期检查施工现场，确保符合相关安全要求，保障施工人员的安全。
第八条施工单位应按照相关要求进行施工记录和报告，并按时提交相关部门。
第二章施工准备第九条施工前应对电气设备进行检测和检修，确保设备处于良好状态。
第十条施工单位应对施工材料进行质量检查，保证施工质量。
第十一条施工单位应对施工人员进行培训，提高工作技能。
第十二条施工单位应制定施工计划和安全措施，确保施工安全。
第十三条施工单位应对施工现场进行清理和整理，确保施工环境整洁。
第十四条施工单位应按照相关规定申请施工许可，确保施工符合法律法规。
第三章施工工艺第十五条施工单位应按照设计要求进行布线和安装，确保设备连接正确。
第十六条施工单位应按照标准要求进行设备调试，确保设备正常运行。
第十七条施工单位应对电气设备进行定期维护和保养，延长设备的使用寿命。
第十八条施工单位应做好施工记录和档案管理，便于日后查阅。
第十九条施工单位应对施工过程中的问题及时处理，确保施工进度。
第四章施工验收第二十条施工单位应对施工完成后的设备进行检测和验收，确保设备达到要求。
第二十一条施工单位应提交相关验收报告和资料，便于相关部门审核。
第二十二条施工单位应配合相关部门对施工成果进行检查，确保施工质量。
第五章施工管理第二十三条施工单位应建立健全的施工管理制度，确保施工过程有序进行。
电气线路施工标准与安装规范
电气线路施工标准与安装规范电气线路施工是指在建筑物、工厂、公共设施等场所中，根据电气设计方案进行布线、布设电缆、安装开关插座和电气设备等工作。
为了确保电气线路的安全运行和符合相关标准要求，制定了一系列的施工标准与安装规范。
本文将针对电气线路施工的标准和规范进行详细介绍。
一、电气线路施工标准1. 电气线路的设计和施工应符合国家电气安全标准及相关法律法规要求，包括《建筑电气设计标准》、《电气安全标准》等。
2. 施工过程中，应严格按照设计方案进行，不得随意更改线路布置和电气设备的安装位置。
3. 进行电气线路施工的人员应具备相关的电气知识和操作技能，持有相应的电工证书。
4. 电气线路的布线应合理、整齐，不得交叉或交错排列，以免引起线路故障或火灾。
5. 线路走向应尽量避免与水管、燃气管等引起破坏的设备或管线相交叉。
6. 线路的敷设应符合保护要求，包括采用护管、穿管等措施，保护线路免受外力破坏。
7. 电缆的敷设要求应满足相关标准，并保证电缆的保护层完好，防止潮湿和腐蚀。
8. 针对特殊环境，如高温、高湿、易爆等场所的电气线路施工，应严格按照特殊要求进行，确保安全可靠。
9. 施工现场应保持清洁整齐，安全通道畅通，确保施工人员和设备的安全。
二、电气线路安装规范1. 所有电气设备的安装应符合相关标准，包括电缆、开关插座、照明设备等。
2. 电气设备的安装位置应合理选择，方便操作和维护，与其他设备和管线保持安全距离。
3. 线路的连接应牢固可靠，防止松动引起电弧、电火花等问题，使用合适的连接器和绝缘材料。
4. 电缆的终端处理应正确无误，包括剥皮、压接等步骤，防止电缆末端出现接触不好或脱落等问题。
5. 开关插座的安装应符合相关标准，防水、防尘且操作灵活方便。
6. 照明设备的安装要求应满足照明效果和节能要求，合理设置灯具数量和位置。
7. 重要设备应设备接地，确保安全可靠，减少电气事故的发生。
8. 完成电气线路安装后，对线路和设备进行全面检查和试运行，确保正常运行和符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱安装施工要点（1）设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。
柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。
箱门接地应采用软铜编织线，专用接线端子。
箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。
（2）作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。
预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。
（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。
（4）基础型钢安装1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面10mm。
2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。
并做好防腐处理。
（5）配电柜（盘）安装1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。
单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。
成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。
2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。
3）安装配电箱应预埋套箱，安装后面板应与墙面平。
4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。
5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。
每扇柜门应分别用铜编织线与PE排可靠联结。
6）柜（盘）顶与母线进行连接，注意应采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。
柜间母排连接时应注意母排是否距离其他器件或壳体太近，并注意相位正确。
7）控制回路检查：应检查线路是否因运输等因素而松脱，并逐一进行紧固，电器元件是否损坏。
原则上柜（盘）控制线路在出厂时就进行了校验，不应对柜内线路私自进行调整，发现问题应与供应商联系。
8）控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。
端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。
多股线应涮锡，不准有断股。
（6）柜（盘）试验调整1）高压试验应由当地供电部门许可的试验单位进行。
试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。
2）试验内容：高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、各类开关等。
3）调整内容：过流继电器调整，时间继电器、信号继电器调整以及机械连锁调整。
4）二次控制小线调整及模拟试验，将所有的接线端子螺丝再紧一次。
5）绝缘测试：用500V绝缘电阻测试仪器在端子板处测试每条回路的电阻，电阻必须大于0.5MΩ。
6）二次小线回路如有晶体管，集成电路、电子元件时，应使用万用表测试回路是否接通。
7）接通临时的控制电源和操作电源；将柜（盘）内的控制、操作电源回路熔断器上端相线拆掉，接上临时电源。
8）模拟试验：按图纸要求，分别模拟试验控制、连锁、操作、继电保护和信号动作，正确无误，灵敏可靠。
9）拆除临时电源，将被拆除的电源线复位。
(7）送电运行的条件1）安装作业应全部完毕，质量检查部门检查全部合格。
试验项目全部合格，并有试验报告单2）试验用的的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等应备齐。
3）检查母线、设备上有无遗留下的杂物。
4）做好试运行的组织工作，明确试运行指挥人，操作人和监护人。
5）清扫设备及变配电室、控制室的灰尘。
用吸尘器清扫电器、仪表元件。
6）继电保护动作灵敏可靠，控制、连锁、信号等动作准确无误。
（8）送电1）由供电部门检查合格后，将电源送进建筑物内，经过验电、校相无误。
2）由安装单位合进线柜开关，检查PT柜上电压表三相是否电压正常。
3）合变压器柜开关，检查变压器是否有电。
4）合低压柜进线开关，查看电压表三相是否电压正常。
5）按以上顺序依次送电。
6）在低压联络柜内，在开关的上下侧（开关未合状态）进行同相校核。
用电压表或万用表电压档500V，用表的两个测针，分别接触两路的同相，此时电压表无读数，表示两路电同一相。
用同样方法，检查其他两相。
7）验收：送电空载运行24h，无异常现象、办理验收手续，交建设单位使用。
同时提交变更洽商记录、产品合格证、说明书、试验报告单等技术资料。
封闭式母线电缆的安装（1）施工顺序母线槽检查→测量定位→支吊架制作安装→绝缘测试→母线槽拼接→相位校验（2）主要施工方法及技术措施1）母线槽的检查应严格检查母线槽的质量，重点检查以下内容：a.母线槽外壳应完整、无损坏。
母线槽和配电箱型号、规格符合设计要求。
附件配套正确、数量足。
b.母线接头的连接面平整，连接孔对称，离边缘距离一致。
c.母线之间的绝缘板不能缺损破裂。
d.应用500V兆欧表全数测量每节母线槽的相间、相与中性排、PE排、相与外壳之间的绝缘，不低于20MΩ。
施工现场应清洁，并尽量减少现场搁置时间。
做好防水、防潮工作。
2）母线槽测量定位a.母线槽的走向，要按设计图和工程实际综合确定，原则是不与大口径管道、桥架有矛盾，尽量按直线最短路径敷设，至地面的距离不宜低于2.5m。
与建筑物表面，其他电气线路和各种管道的最小净距按国家现行标准。
b.水平安装母线槽支吊架间距一般为2～3m，按母线槽每米重量决定。
母线槽转弯和配电箱连接处应增设支架。
3）支吊架制作安装a.支吊架的型式按母线槽安装部位和重量决定。
一般用槽钢、角钢、全螺牙吊杆和扁钢制作，并做好防腐处理。
支吊架间距均匀，支吊架的水平度应满足母线槽水平度偏差的要求。
b.母线槽垂直安装，一般采用母线槽生产厂的定型弹簧支架。
4）母线槽拼接a.吊装拼接时必须注意不损坏母线槽，吊装时应用尼龙绳，用钢丝绳必须套橡皮或塑料套管。
接头部位要包扎好，防止杂物、垃圾落入。
b.拼装顺序可按母线槽的排列图和母线槽编号。
拼装连接时，垫上配套的绝缘板，穿入绝缘套管及连接螺栓，加垫圈、弹簧垫圈，用手拧上螺母。
在紧固前调整水平度和垂直度，使水平度和垂直度不超差，全长误差不超过10mm。
用力矩扳手紧固，达到规定值，及时装上盖板和接地带（板）。
c.为防止偶然因素，使之绝缘降低，每拼装连接一节，要再次测量绝缘电阻，及时发现问题及时处理。
d.弹簧支架上的弹簧要处于能上下自由伸缩状态。
5）相位校验母线槽拼接完成后必须要进行相位校核和电源系统相位一致。
封闭式母线安装程序（1）施工顺序母线槽检查→测量定位→支吊架制作安装→绝缘测试→母线槽拼接→相位校验（2）主要施工方法及技术措施1）母线槽的检查应严格检查母线槽的质量，重点检查以下内容：a.母线槽外壳应完整、无损坏。
母线槽和配电箱型号、规格符合设计要求。
附件配套正确、数量足。
b.母线接头的连接面平整，连接孔对称，离边缘距离一致。
c.母线之间的绝缘板不能缺损破裂。
d.应用500V兆欧表全数测量每节母线槽的相间、相与中性排、PE排、相与外壳之间的绝缘，不低于20MΩ。
施工现场应清洁，并尽量减少现场搁置时间。
做好防水、防潮工作。
2）母线槽测量定位a.母线槽的走向，要按设计图和工程实际综合确定，原则是不与大口径管道、桥架有矛盾，尽量按直线最短路径敷设，至地面的距离不宜低于2.5m。
与建筑物表面，其他电气线路和各种管道的最小净距按国家现行标准。
b.水平安装母线槽支吊架间距一般为2～3m，按母线槽每米重量决定。
母线槽转弯和配电箱连接处应增设支架。
3）支吊架制作安装a.支吊架的型式按母线槽安装部位和重量决定。
一般用槽钢、角钢、全螺牙吊杆和扁钢制作，并做好防腐处理。
支吊架间距均匀，支吊架的水平度应满足母线槽水平度偏差的要求。
b.母线槽垂直安装，一般采用母线槽生产厂的定型弹簧支架。
）母线槽拼接a.吊装拼接时必须注意不损坏母线槽，吊装时应用尼龙绳，用钢丝绳必须套橡皮或塑料套管。
接头部位要包扎好，防止杂物、垃圾落入。
b.拼装顺序可按母线槽的排列图和母线槽编号。
拼装连接时，垫上配套的绝缘板，穿入绝缘套管及连接螺栓，加垫圈、弹簧垫圈，用手拧上螺母。
在紧固前调整水平度和垂直度，使水平度和垂直度不超差，全长误差不超过10mm。
用力矩扳手紧固，达到规定值，及时装上盖板和接地带（板）。
c.为防止偶然因素，使之绝缘降低，每拼装连接一节，要再次测量绝缘电阻，及时发现问题及时处理。
d.弹簧支架上的弹簧要处于能上下自由伸缩状态。
5）相位校验母线槽拼接完成后必须要进行相位校核和电源系统相位一致。
对保护间隙的接地线有何要求在《安规》有明文规定的：“保护间隙的接地线应用多股软铜线。
其截面应满足接地短路容量的要求，但最小不得小于２５mm2。
”。
保护间隙的接地线与普通的短路接地线要求大体上是一致的。
但必须满足该输电线路短路电流热容量的要求，保证该处可靠地短路接地，至少在线路断路器设备的保护未动作跳闸之前不能熔断。
因此，它的截面选择是很重要的。
修理霓虹灯管的技巧要修理或修复年久的霓虹，或者维护刚制作不久的霓虹招牌，往往不是惹人喜爱的工作。
它涉及的工艺绝非赏心悦目：几处快弯、几处焊接和一次重新充气。
实际工作中总也少不了拆卸、清洗、刮剥、玻璃管破裂、碎裂、烟熏火燎甚至更多的麻烦。
你是否尝试过改进这种方式？采用更简化的步骤，甚至也许会使修理费用更低了？要使自己的生意多赚钱，这样的想法就对了！一、修理霓虹的准备工作为了使维修过程更简易，获得更良好的经济效益。
第一步，就是摹制所幸存的灯管样图。
为什么首先要做样图呢？因为原始样图或设计经济无法寻到（如果能找到，就更加好了），若你把维修招牌中余下的仅有一部分也打碎了，你就会后悔当初应该描摹一张样图。
现在开始制作样图，只需将灯管描绘至弯型材料或图样纸上即可。
紧贴灯管描图，这样可展现最佳原貌。
接着尽你所能，将空白的地方填补完整，如破碎的或遗失的部分。
若能得到一张原始招牌的照片，或者少许的背景漆，以及乙烯基薄膜等信息对填补这些空缺都有极大帮助。
否则，你将不得不依据招牌字或其艺术风格尽量贴切地猜测招牌设计时候的原貌了。
二、清理杂质，判断维修的难度一经绘得样图后，就要着手刮掉老化的绝缘材料，遮住油漆。
这一步骤有两个目的。
其一，它有助确定这一组件是水银管还是氖管，并有助减少灯管加热和处理过程中工作间产生的有害烟气。
当然，将灯管充入原始气体使其发光不变也很重要，但水银灯管需要特殊考虑。
其二，若你发现管内或两极都有水银，就要作出决定，这样的冒险修理是否值得。
