CAD文件导入Coreldraw的方法与技巧
dwg格式文件导入CDR
dwg格式文件导入CDR
在AutoCAD R14中绘制好图形，选工具(Tools)->系统配置(Preferences)->显示(Display)->颜色(Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“OK”。
2. 回到绘图窗口，就会发现背景已经成为白色。
3. 为了在AutoCAD中能够平滑且精确显示，还要输入命令Viewres，设置变量，将其数值调大，如10000。
否则的话，不仅在CAD中显示不够精细光滑，导入Coreldraw中的图形会走样，常见的就是圆变成了多边形。
在命令行中输入Pan(平移)->右键菜单中选“Zoom Eextens”，将图形放到尽量大。
4. 选择要输出的图形，从“文件”(File)菜单中选“输出(Export)”，选择输出为wmf文件格式。
5. 进入Coreldraw，新建一个文档。
右击工作区，选“输入”(或者用快捷键Ctrl+I)，从一大串支持的文件格式中选“Wmf格式”，选择刚才输出的Wmf文件，拉出一个对象框，导入。
多少有点不幸，我们所需要的图形和一大块空白紧密结合，成为一体（我想这就是AutoCAD中的白色背景啦），白占了空间，而且编辑起来很不方便。
6. 不放弃选择，单击属性栏上的“取消群组”（注意不是取消所有群组），将大片空白和有用图形分离开来。
按ESC取消所有选择，在输入的Wmf图形的大空白上单击选中它，删除之，可去掉空白，如图6。
（为了能够更清楚一些表示，图中的空白已经填充成蓝色），只保留我们所需要的有用图形部分。
-。
CAD转CorelDraw操作流程
(2)导入后，首先应把图纸调整为实际尺寸，选中图，然后在菜单左上角输 入实际数值。见图六：
（图六）
(3)整体尺寸调整完成后，选中图，点击解散全部群组，调整开孔尺寸。 ① 步骤：在左侧菜单选取椭圆，然后按住Ctrl，用鼠标左键绘制圆，之 后在菜单左上角调整圆的正确尺寸，见图七：
（图七）
② 把新绘制圆和原先的圆叠加，步骤：选中新绘制圆，然后按住Shift键
（图十）
(5)文字调整好后，调整线型。 图纸导入CorelDRAW后，线粗细不一样，所有线统一改为0.5mm。见图十一：
（图十一）
(6)完成上面的所有步骤后，最后就是填充。 ① 首先对整个图底色进行填充，一般底色为K10。 ② 其次对框进行区分色填充，区分色为K20，因导入方框线条分散，得 先选中方框中所有线条，结合，再依次接合二节点，全部接合完成 后，填充。也可以重新画一个框、倒圆、填充。 ③ 填充完成后的效果见图十二：
4 CAD转CorelDRAW导入方法及注意事项:
1、AutoCAD里导出步骤 (1)首先在CAD里绘制正确图纸，现以J1201-1型低压学生电源为例。如图一：
（图 一）
(2) CAD输出前，拷贝一份图纸，把不可打印层及开孔尺寸等不需要的线 条全部删除。如图二：
（图 二）
(3)选择菜单中文件——输出，在弹出的图框可选择文件存放路径,点击保存，
5.6 在PC投料的时候，设计人员须向负责人说明产品交货的紧急程度，
以便对外加工的产品交货期、加工进度以及投料有全面的掌握。 5.7 负责人须经常了解外加工厂的加工进度和产品的质量，尤其是发货 紧急的产品更要督促外加工厂家，保证产品能按时交货。 5.8 在样机做好后，设计人员要对所做产品进行跟踪改进，提高产品的 设计质量。 5.9 常规、新品、订制面板及时做好面板清单；清单每月1号以电子档
关于dwg文件转入cdr的解决办法
关于dwg文件转入cdr的解决办法
有时候会遇到需要把一些AutoCAD文件导入到CorelDraw的情况，不过即使是候也会出现一些不理想的情况，比如字体变成乱码，生多一些线条，变换位置以前的办法就是在autocad里面转成最低版本的dxf文件，再导入cdr9调整，线条都是rgb色，要修改非常麻烦。
最近碰到一个问题就是在autocad里面转过里面显示的文字都是乱码，无法更改，后来经过多次试验，终于发现一套目前使用软件：AutoCAD2007，Illustrator CS，CorelDraw12
1.在cad里面打开dwg文件后把一些不要的外框之类的东西删除，然后选好所体选项改成宋体之类的中文字体。
2.新建一个cad空白文档，把刚才的要的东西复制过来保存为dxf格式，是au
3.在Illustrator里面输入那个dxf文件，发现文字什么的没有变乱码，保存为格式。
4.在cdr里面输入该ai文件。
接下来的是改变里面的字体与线条，原来的方法，在cdr9里面，一些虚线可能版本的cdr里面处理。
1.全选这些图形，然后直接在右下角的线框填充里面填成k100的色，顺便设置图我用0.15的线，线条样式不做改变，确保线条不会变。
下面的的角选成圆的
2.在编辑里面全选文字，然后点击去掉外框，填充改成黑色。
cad图怎么导入cdr
cad图怎么导入cdr理论上通过Coreldraw是可以进行绘制一些较为复杂的工程图和电子图的，但它的长处不在于制图，使用AutoCAD的话会更方便一些。
那么大家知道cad图怎么导入cdr吗?下面是店铺整理的方法，希望能给大家解答。
cad图导入进cdr的方法：1. 在AutoCAD R14中绘制出一个图形，然后点击界面上的工具(Tools)，再选择系统配置(Preferences)，点击显示(Display)，再点击颜色(Color)选项，这时系统弹出如下的颜色对话框，我们把背景色修改为白色，不然贴入去的图就会带纯黑色背景，再点击“OK”确认，如图2。
2. 然后就回到了cad的绘图窗口中，此时我们会发现背景颜色已经被修改为白色的。
3. 为了图形能在AutoCAD中平滑且精确地显示出来，还需要在命令行中输入命令Viewres，通过该命令设置变量，我们将它的数值调大，比如可以调为10000。
不然的话，不仅会导致图形在CAD中显示的效果不够精细和光滑，另外在导入Coreldraw中的图形也会走样，常见的情况就是看到圆形变成了多边形，如图3。
我们可以在命令行中输入命令Pan(平移)，然后右键点击菜单中的“Zoom Eextens”，把图形尽量放大。
4. 接下来我们要选择输出的目标图形，方法是从cad“文件”(File)菜单中选择“输出(Export)”选项，此处选择输出格式为wmf文件格式，如图4所示。
5. 然后进入到Coreldraw中，创建一个新文档。
鼠标右键点击工作区，选择“输入”(或者用快捷键Ctrl+I亦可)，你会看到一大串的支持文件格式，从中选择“Wmf格式”即可，找到并且选择刚才输出的Wmf文件，然后拉出一个对象框，点击导入。
如图5。
(为了显示效果更加明显，图中特意使用灰色来进行表示)6. 接下来不放弃选择，鼠标左键点击cad属性栏上的“取消群组”(注意此处不是要你取消掉所有的群组)，目的是把大片的空白和有用图形分离开来。

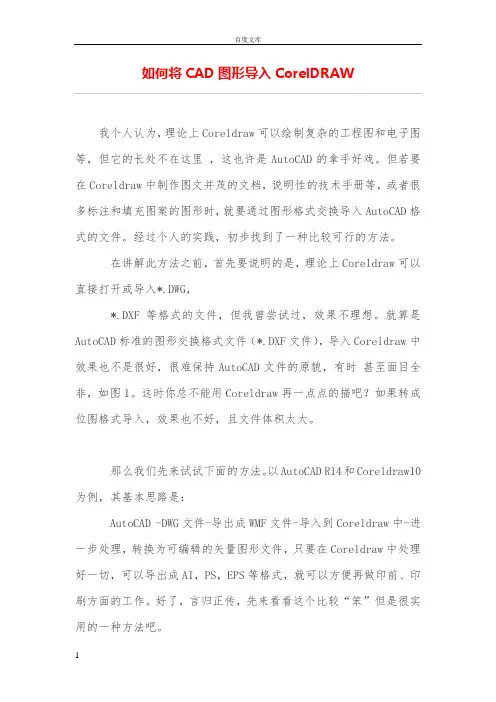

如何将CAD图形导入CorelDRAW
如何将CAD图形导入CorelDRAW我个人认为，理论上Coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里，这也许是AutoCAD的拿手好戏。
但若要在Coreldraw中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入AutoCAD格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
在讲解此方法之前，首先要说明的是，理论上Coreldraw可以直接打开或导入*.DWG，*.DXF等格式的文件，但我曾尝试过，效果不理想。
就算是AutoCAD标准的图形交换格式文件（*.DXF文件），导入Coreldraw中效果也不是很好，很难保持AutoCAD文件的原貌，有时甚至面目全非，如图1。
这时你总不能用Coreldraw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。
以AutoCAD R14和Coreldraw10为例，其基本思路是：AutoCAD -DWG文件-导出成WMF文件-导入到Coreldraw中-进一步处理，转换为可编辑的矢量图形文件，只要在Coreldraw中处理好一切，可以导出成AI，PS，EPS等格式，就可以方便再做印前、印刷方面的工作。
好了，言归正传，先来看看这个比较“笨”但是很实用的一种方法吧。
1. 在AutoCAD R14中绘制好图形，选工具(Tools)-系统配置(Preferences)-显示(Display)-颜色(Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“OK”，如图2。
2. 回到绘图窗口，就会发现背景已经成为白色。
3. 为了在AutoCAD中能够平滑且精确显示，还要输入命令Viewres，设置变量，将其数值调大，如10000。
否则的话，不仅在CAD中显示不够精细光滑，导入Coreldraw中的图形会走样，常见的就是圆变成了多边形。
如图3。
CAD图形导入CDR注意事项
CAD图形导入CDR注意事项大家知道CAD经常要转成别的格式文件，那么大家知道CAD图形导入CDR注意事项吗?下面是店铺整理的CAD图形导入CDR注意事项，希望能给大家解答。
CAD图形导入CDR注意事项1) 在AutoCAD中，无论是尺寸标注还是文字，当涉及到一些特殊的符号比如“φ”，“±”等，cad默认是使用特殊的方法表示的(比如用%%C，%%P分别表示“φ”，“±”)，所以在通过以上方法导入后，Coreldraw中并不遵循AutoCAD的这种约定，结果就是直接照原样表示出来，效果如图9所示。
这个问题还没有解决办法，只能再重新在coreldraw中画出“φ”，“±”等符号了。
2)在AutoCAD R14中，有一些通过汉字的输入法输入的符号字体比如“μ”“Ω”等，在其导入到Coreldraw中后，如果你把它在其它的电脑上打开了，但是其它的电脑没有对应字体的情况下，系统是不能正确的显示出来的，甚至不能打开的问题。
解决方法只能是在Coreldraw中先把其转为曲线(使用组合键Ctrl+Q)再在其它电脑上打开文件。
3)一般情况下，在AutoCAD中的编辑的文本在导入到Coreldraw 后仍是文本，而不是曲线，此时可以使用文本工具进行编辑。
但是假如你在CAD中设置了一些文字特性的话很难保证不会发生变化或者丢失，这一点也需要用户注意。
4)因为在AutoCAD中进行的尺寸标注和图案填充操作后均为一个整体，所以导入到Coreldraw后就会“炸开”，结果细分为更多更小的对象。
5)有写情况下我们需要把导入到Coreldraw中的图形线条进行加粗操作。
如果使用AutoCAD2000中的“线宽”功能进行加粗，然后打开线宽显示，在CAD中设置了加粗的线宽数值后，按上述方法把WMF文件导入到Coreldraw中，就会发现结果很不理想，显示效果是粗黑的一片。
这里建议用户还是在Coreldraw中选择需要加粗的线，进行组合之后再设置对应的线宽度。
CAD文件如何导出为CORELDRAW文件
7.你会发现，删除空白后的图形可以移动、复制、拉伸、设置轮廓线宽度，还可以用形状工具编辑，进行填充等等，文字也能很好地编辑。好，又恢复成矢量了！其实AutoCAD绘制的本来就是矢量图形。
上面介绍的方法应付一般的CAD图形应该足够了，还有下面一些问题值得注意：
1） AutoCAD中无论是尺寸标注还是文字，涉及一些特殊符号如“φ”，“±”等，是用特殊方法表示的（如用％％C，％％P分别表示“φ”，“±”），在导入后，Coreldraw可不知道AutoCAD的这种约定，还是忠实的照原样表示，如图9。这个问题我还没有解决，只得再重新画出“φ”，“±”等符号。
1.在AutoCAD R14中绘制好图形，选工具(Tools)->系统配置(Preferences)->显示(Display)->颜色(Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“OK”。
2.回到绘图窗口，就会发现背景已经成为白色。
3.为了在AutoCAD中能够平滑且精确显示，还要输入命令Viewres，设置变量，将其数值调大，如10000。否则的话，不仅在CAD中显示不够精细光滑，导入Coreldraw中的图形会走样，常见的就是圆变成了多边形。在命令行中输入Pan(平移)->右键菜单中选“Zoom Eextens”，将图形放到尽量大。
在讲解此方法之前，首先要说明的是，理论上Coreldraw可以直接打开或导入*.DWG，*.DXF等格式的文件，但我曾尝试过，效果不理想。就算是AutoCAD标准的图形交换格式文件（*.DXF文件），导入Coreldraw中效果也不是很好，很难保持AutoCAD文件的原貌，有时甚至面目全非。这时你总不能用Coreldraw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。那么我们先来试试下面的方法。以AutoCAD R14和Coreldraw10为例，其基本思路是：AutoCAD ->DWG文件->导出成WMF文件->导入到Coreldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在Coreldraw中处理好一切，可以导出成AI，PS，EPS等格式，就可以方便再做印前、印刷方面的工作。好了，言归正传，先来看看这个比较“笨”但是很实用的一种方法吧。
CAD图形导入Coreldraw的方法
将CAD图形导入Corel draw的方法将CAD图形导入Corel draw的实用方法理论上Core ldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里，这也许是Aut oCAD的拿手好戏。
但若要在Cor eldraw中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入A utoCAD格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
在讲解此方法之前，首先要说明的是，理论上Core ldraw可以直接打开或导入*.DWG，*.DX F等格式的文件，但我曾尝试过，效果不理想。
就算是Auto CAD标准的图形交换格式文件（*.DXF文件），导入Corel draw中效果也不是很好，很难保持Aut oCAD文件的原貌，有时甚至面目全非。
这时你总不能用Coreld raw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。
以AutoCA D R14和Cor eldraw 10为例，其基本思路是：AutoCAD ->DWG文件->导出成WMF文件->导入到Core ldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在Core ldraw中处理好一切，可以导出成AI，PS，EPS等格式，就可以方便再做印前、印刷方面的工作。
好了，言归正传，先来看看这个比较“笨”但是很实用的一种方法吧。
1.在AutoCA D R14中绘制好图形，选工具(Tools)->系统配置(Prefere nces)->显示(Display)->颜色(Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“OK”。
2.回到绘图窗口，就会发现背景已经成为白色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD文件导入Coreldraw的方法与技巧
请问：如何将DWG文件输入到coreldraw中？输入后为什么出现“选取的过滤器无法输入”或者“不支持这个格式”？
答：首先要保证CD支持只种格式的输入，CD常用的输入格式有：cdr，psd，eps，wmf，ai，cmx，pdf，gif，jpeg，bmp等大多数图片格式，而其它一些矢量软件的自有格式很多需要转换后才能导入C D中使用。
CD原则上是支持DWG的直接导入，但实际应用中要么能导但图形出错，要么如题根本不能导，解决方法是CAD文件直接输出成EPS格式再置入CD中。
注意输出EPS前CAD先转换成白底显示。
理论上Coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里，这也许是AutoCAD的拿手好戏。
但若要在Coreldraw 中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入AutoCAD格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
(来源网上）在讲解此方法之前，首先要说明的是，理论上Coreldraw可以直接打开或导入*.DWG，
*.DXF等格式的文件，但我曾尝试过，效果不理想。
就算是Auto CAD标准的图形交换格式文件（*.DXF文件），导入Coreldraw中效果也不是很好，很难保持AutoCAD文件的原貌，有时甚至面目全非，如图1。
这时你总不能用Coreldraw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。
以AutoCAD R14和Coreldraw
10为例，其基本思路是：
AutoCAD ->DWG文件->导出成WMF文件->导入到Coreldr aw中->进一步处理，转换为可编辑的矢量图形文件，只要在Coreldr aw中处理好一切，可以导出成AI，PS，EPS等格式，就可以方便再做印前、印刷方面的工作。
好了，言归正传，先来看看这个比较“笨”
但是很实用的一种方法吧。
1. 在AutoCAD R14中绘制好图形，选工具(Tools)->系统配置(Preferences)->显示(Display)->颜色(Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“OK”。
2. 回到绘图窗口，就会发现背景已经成为白色。
3. 为了在AutoCAD中能够平滑且精确显示，还要输入命令Vie wres，设置变量，将其数值调大，如10000。
否则的话，不仅在CA D中显示不够精细光滑，导入Coreldraw中的图形会走样，常见的就是圆变成了多边形。
在命令行中输入Pan(平移)->右键菜单中选“Zoo m Eextens”，将图形放到尽量大。
4. 选择要输出的图形，从“文件”(File)菜单中选“输出(Export)”，选择输出为wmf文件格式。
5. 进入Coreldraw，新建一个文档。
右击工作区，选“输入”(或者用快捷键Ctrl+I)，从一大串支持的文件格式中选“Wmf格式”，选择刚才输出的Wmf文件，拉出一个对象框，导入。
多少有点不幸，我们所需要的图形和一大块空白紧密结合，成为一体（我想这就是Auto CAD中的白色背景啦），白占了空间，而且编辑起来很不方便。
6. 不放弃选择，单击属性栏上的“取消群组”（注意不是取消所有群组），将大片空白和有用图形分离开来。
按ESC取消所有选择，在输入的Wmf图形的大空白上单击选中它，删除之，可去掉空白，如图6。
（为了能够更清楚一些表示，图中的空白已经填充成蓝色），只保留我们所需要的有用图形部分。
7. 你会发现，删除空白后的图形可以移动、复制、拉伸、设置轮廓线宽度，还可以用形状工具编辑，进行填充等等，文字也能很好地编辑。
好，又恢复成矢量了！其实AutoCAD绘制的本来就是矢量图形。
8. 还可以试着将AutoCAD文件输出成EPS格式，再导入Corel draw中也可行。
但是请注意，AutoCAD中绘制的图形如果太复杂（比如进行了图案填充），输入到Coreldraw后，解散群组，在选择后，状态栏显示信息为成百上千个对象，处理速度会变慢。
如果机器不够酷，这个方法最好就不要试了。
9. 在删除了无用的背景后，导入Coreldraw中的文件已经是矢量图形，再经过一些处理，还可以输出成AI等矢量图形格式，进入Illu strator中打开，进行具体详细的很多设置和印前处理后，就可以打印或印刷了。
上面介绍的方法应付一般的CAD图形应该足够了，还有下面一些问题值得注意：
1）AutoCAD中无论是尺寸标注还是文字，涉及一些特殊符号如“φ”，“±”等，是用特殊方法表示的（如用％％C，％％P分别表示“φ”，“±”），在导入后，Coreldraw可不知道AutoCAD的这种约定，还是忠实的照原样表示。
这个问题我还没有解决，只得再重新画出“φ”，“±”等符号。
2）在AutoCAD R14中，一些汉字输入法输入的符号字体如“μ”“Ω”等，导入到Coreldraw中后，若在其它电脑上打开，而其它电脑没有对应字体的话，就不能正确的显示它们，甚至不能显示。
折中的解决方法是在Coreldraw先将其转为曲线（Ctrl+Q）在其它电脑上打开。
3）一般来说，AutoCAD中的文本在导入Coreldraw后仍是文本而不是曲线，可以用文本工具编辑。
但是在CAD中的一些文字特性很难保证不会变化或者丢失，这一点也需要注意。
4）在AutoCAD中的尺寸标注和图案填充均为一个整体，导入C oreldraw后会“炸开”细分为更多更小的对象。
5）有时需要将导入Coreldraw中的图形线条加促粗。
想到了Au toCAD2000的“线宽”新功能，于是打开线宽显示，在CAD中设置线宽数值，按上述方法将WMF文件导入到Coreldraw中，结果很不理想，几乎是粗黑的一片。
没有办法，又是一个问题，只好放弃。
还是在Coreldraw中选择要加粗的线，组合之后设置线宽度。
