Tribology & Lubricants 摩擦与润滑油
润滑名词解释
(29)油雾润滑(Oil-mist Lubrication) (30)喷射润滑 (Lubricant Spattering or Oil Jet Lubrication) (31)油/气润滑 (Aerosol Lubrication)
润滑剂与一定压力的压缩空气在喷射阀混合后射向润滑点的润滑方式。
压缩空气与油液混合后呈油/气—微细油滴或颗粒状送向润滑点的润滑方式。 又 称气溶胶润滑。
(Fatigue Wear) 裂缝并分离出磨粒或碎片而剥落，形成凹坑而引起的磨损。又称点蚀(Pitting)。 (5)腐蚀磨损 (Corrosive Wear) (6)微动磨损 (Fretting) (7)轻微磨损 (Mild Wear) (8)严重磨损 (Severe Wear) (9)正常磨损 (Normal Wear) (10)材料转移 (Pick-up or Transfer) (11)涂抹 (Smearing) (12)擦伤 (Scratching) (13)刮伤 (Scoring) (14)胶合 两摩擦表面发生固相“焊合”而引起的局部损伤，但没有发生局部表面熔合。 与“擦伤”相同原因形成的严重擦痕，又称划伤。 由摩擦表面局部固相“焊合”或磨料磨损而引起沿滑动方向形成的微小擦痕或“犁痕”。 摩擦副一表面上的材料发生转移，并以薄层重新涂敷到一或两表面上。 由于在滑动或滚动界面的强粘附力而使材料由一表面转移到另一表面上的现象。 设计允许范围内的磨损。 磨屑为较大的碎片或颗粒的磨损。有时用来表示已达到塑性接触下的磨损。 两接触表面作微振幅重复摆动所引起的磨损。微动磨损是一种微动疲劳与微动腐蚀并存的复合式磨 损。 磨屑非常细小的磨损。有时用来表示弹性接触下的磨损。 金属表面在摩擦过程中与周围介质在化学与电化学反应作用下产生的磨损过程。
机械设计第四章：摩擦、磨损与润滑概述
化学吸附膜（化学键）
度影响较大
反应膜:比较稳定
§4-1 摩擦
三、流体摩擦
流体摩擦：指运动副的摩擦表面被流体膜隔开（λ>3～4） 摩擦性质取决于流体内部分子间粘性阻力的摩擦。 摩擦系数最小（f=0.001-0.008），无磨损产生，是理想的 摩擦状态。
四、混合摩擦
混合摩擦：摩擦表面间处于边界摩擦和流体摩擦的混合状 态（=1～3） 。 混合摩擦能有效降低摩擦阻力，其摩擦系数比边界摩擦时 要小得多。 边界摩擦和混合摩擦在工程实际中很难区分，常统称为 不完全液体摩擦。
汽车的磨合期如同运动员在参赛前的热身运动
目的:汽车磨合也叫走合。汽车磨合期是指新车
或大修后的初驶阶段。机体各部件机能适应环境的 能力得以调整提升。新车、大修车及装用大修发动 机的汽车在初期使用阶段都要经过磨合，以便相互 配合机件的磨擦表面进行吻合加工，从而顺利过渡
到正常使用状态。汽车磨合的优劣，会对汽车寿命、
滴油润滑、浸油润滑、飞溅润滑、喷油润滑、油雾润滑等 用于低速 用于高速
§4-3 润滑剂、添加剂和润滑办法
三、润滑方法
滴油润滑、浸油润滑、飞溅润滑、喷油润滑、油雾润滑等
用于低速
用于高速
浸油与飞溅润滑
喷油润滑
油脂润滑常用于运转速度较低的场合，将润滑脂涂抹于需润 滑的零件上。润滑脂还可以用于简单的密封。
思考题：
4—1 4—5 4—10 4—11
§4-1 摩擦
滑动摩擦分为：
干摩擦、边界摩擦、流体摩擦、混合摩擦
一、干摩擦 表面间无任何润滑剂或保护膜的纯金属接触时的摩擦。通 常将未经人为润滑的摩擦状态当作“干摩擦”处理。
§4-1 摩擦
二、边界摩擦
摩擦.磨损.润滑及润滑剂概论
第一章摩擦.磨损.润滑及润滑剂概论摩擦、磨损、润滑的种类及其基本性质│润滑剂及其基本性能指标│润滑剂的种类一、摩擦.磨损.润滑的种类及其基本性质摩擦、磨损、润滑是一种古老的技术，但一直未成为一种独立的学科。
1964年英国以乔斯特（Jost）为首的一个小组，受英国科研与教育部的委托，调查了润滑方面的科研与教育状况及工业在这方面的需求。
于1966年提出了一项调查报告。
这项报告提到，通过充分运用摩擦学的原理与知识，就可以使英国工业每年节约510,000,000英镑，相当于英国国民生产总值的1%。
这项报告引起了英国政府和工业部门的重视，同年英国开始将摩擦、磨损、润滑及有关的科学技术归并为一门新学科--摩擦学（Tribology）。
摩擦学是研究相互作用、相互运动表面的科学技术，也可以说是有关摩擦、磨损及润滑的科学与技术统称为摩擦学（Tribology）。
科学地控制摩擦，中国每年可节省400亿人民币。
故改善润滑、控制摩擦，就能为我们带来巨大的经济利益。
中国工程院咨询研究项目《摩擦学科学及工程应用现状与发展战略研究》调查显示，2006年全国消耗在摩擦、磨损和润滑方面的资金估计为9500亿元，其中如果正确运用摩擦学知识可以节省人民币估计可达到3270亿元，占国内生产总值GDP的1.55%。
美国机械工程学会在《依靠摩擦润滑节能策略》一书中提出，美国每年从润滑方面获得的经济效益达6000亿美元。
1986年，中国的《全国摩擦学工业应用调查报告》指出，根据对我国冶金、石油、煤炭、铁道运输、机械五大行业的调查，经过初步统计和测算，应用已有的摩擦学知识，每年可以节约37.8亿元左右，约占生产总值（5个行业1984年的可计算部分）的2.5%。
润滑油的支出仅是设备维修费用的2%～3%。
实践证明，设备出厂后的运转寿命绝大程度取决于润滑条件。
80%的零件损坏是由于异常磨损引起的，60%的设备故障由于不良润滑引起。
中国每1000美元产值消耗一次性能源（折合石油）为日本的5.6倍，电力为日本的2.77倍，润滑油耗量为日本的3.79倍。
Tribology in Industry

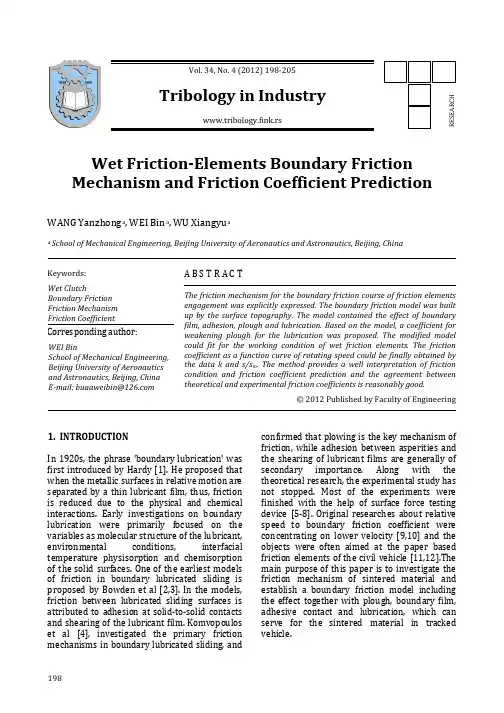

confirmed that plowing is the key mechanism of friction, while adhesion between asperities and the shearing of lubricant films are generally of secondary importance. Along with the theoretical research, the experimental study has not stopped. Most of the experiments were finished with the help of surface force testing device [5-8]. Original researches about relative speed to boundary friction coefficient were concentrating on lower velocity [9,10] and the objects were often aimed at the paper based friction elements of the civil vehicle [11,12].The main purpose of this paper is to investigate the friction mechanism of sintered material and establish a boundary friction model including the effect together with plough, boundary film, adhesive contact and lubrication, which can serve for the sintered material in tracked vehicle.
3.1摩擦学概述
机械设计吴鹿鸣罗大兵张祖涛摩擦学设计：摩擦与磨损03-1摩擦学概述摩擦学定义1966年，英国乔斯特（H.P.Jost）最早提出了Tribology名词 (tribology - the science and technology of interacting surfaces in relative motion and of their related subjects and practices)，Tribology的定义是研究相对运动的相互作用表面的有关理论和实践的科学与技术。
其后中国机械工程协会将Tribology译为“摩擦学”。
摩擦学定义要点：①是相对运动的表面，产生摩擦②是相互作用的表面，发生复杂的摩擦行为③是科学（Triboscience摩擦学科学、Fundamental Tribology基础摩擦学）与技术(Tribotechnology摩擦学技术、Applied Tribology应用摩擦学)，独立的一门多学科综合性的学科摩擦学的内涵：摩擦、磨损和润滑。
摩擦学(Tribology)摩擦(Friction) 阻止两个表面相对运动的现象 切向力(摩擦力，friction force) 引起磨损能量消耗，降低机器的效率 后果 磨损(Wear) 摩擦表面上物质不断损耗的现象不可避免（一般） 降低可靠性、精度和寿命特点 润滑(Lubrication)通过润滑剂的薄膜将两个表面分开，减小 切向力，它是减小摩擦降低磨损的重要手段减小能量损失和表面的物理相互作用 带走摩擦热和磨屑， 防止表面腐蚀作用摩擦学意义全球约1/3～1/2能源消耗与摩擦有关。
美国每年因磨损引起的工业损失约占GDP的1～2%。
因为摩擦学的应用美国每年能源消耗减少11%。
发动机因摩擦而损失约30%的功率，如果发动机的摩擦减小20%，可使燃油消耗减7%。
对于大型水轮机组，55％~70％的故障来自摩擦学设计不良造成的烧瓦。
发动机和传动装置的机械摩擦损耗占汽车发动机总能耗的12％机械失效的主要原因并不是零部件的断裂，而是摩擦学类型损坏。
外文资料

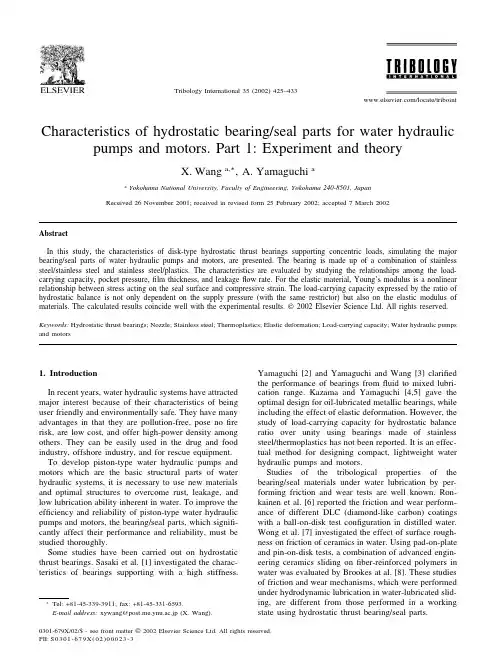

0301-679X/02/$ - see front matter 2002 Elsevier Science Ltd. All rights reserved. PII: S 0 3 0 1 - 6 7 9 X ( 0 2 ) 0 0 0 2 3 - 3
