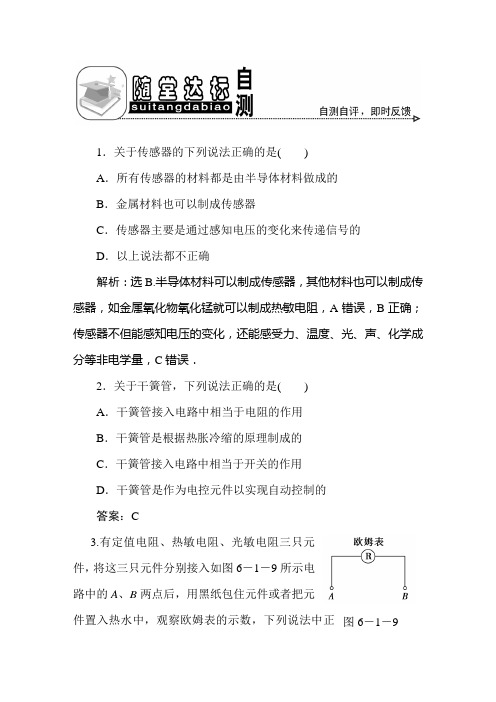

1．关于传感器的下列说法正确的是()
A．所有传感器的材料都是由半导体材料做成的
B．金属材料也可以制成传感器
C．传感器主要是通过感知电压的变化来传递信号的
D．以上说法都不正确
解析：选B.半导体材料可以制成传感器，其他材料也可以制成传感器，如金属氧化物氧化锰就可以制成热敏电阻，A错误，B正确；传感器不但能感知电压的变化，还能感受力、温度、光、声、化学成分等非电学量，C错误．
2．关于干簧管，下列说法正确的是()
A．干簧管接入电路中相当于电阻的作用
B．干簧管是根据热胀冷缩的原理制成的
C．干簧管接入电路中相当于开关的作用
D．干簧管是作为电控元件以实现自动控制的
答案：C
3.有定值电阻、热敏电阻、光敏电阻三只元
件，将这三只元件分别接入如图6－1－9所示电
路中的A、B两点后，用黑纸包住元件或者把元
件置入热水中，观察欧姆表的示数，下列说法中正图6－1－9
确的是( )
A ．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻
B ．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻
C ．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻
D ．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻
解析：选AC.热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻不随温度变化；光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻不随之变化．
4.如图6－1－10所示，截面为矩形的金属导
体，放在磁场中，当导体中通有电流时，导体的上
下表面的电势有什么关系( )
A ．U M ＞U N
B ．U M ＝U N
C ．U M ＜U N
D ．无法判断解析：选A.霍尔效应形成的原因是带电粒子在磁场中受到洛伦兹力的作用，做定向移动形成的，根据左手定则，电子受到向下的洛伦兹力作用，向N 板运动，则M 板剩下正电荷，所以U M ＞U N .故选A. 图6－1－10。
