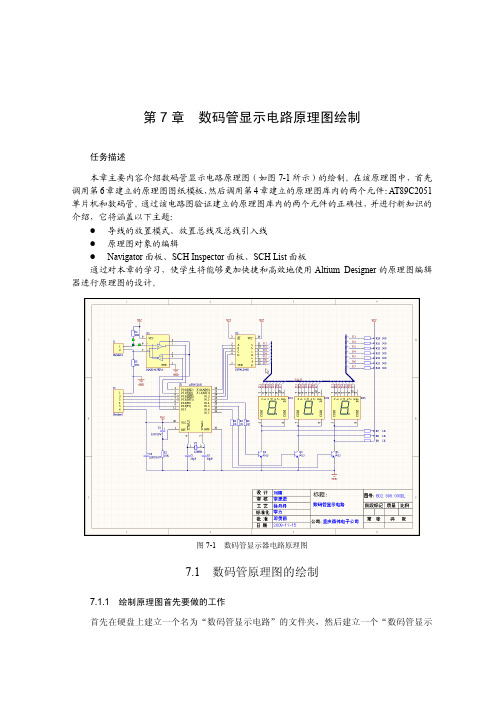

数码管显示的PCB设计

9.2.3 检查绿色高亮显示
运行设计规则检查：Tools→Design Rule Check给出错误报告如图910所示。
图9-10 设计规则检查后的错误报告 从错误报告看出有2个地方出错：Silkscreen Over Component Pads与Minimum Solder Mask Sliver。 可以用第3章介绍的方法，从菜单选择Design → Rules（快捷键D，R）打开PCB Rules and Constraints Editor 对话框。双击Manufacturing类在对话框的右边显示 所有制造规则，找到Silkscreen Over Component Pads和Minimum Solder Mask Sliver两行，把Enabled栏的复选框的“√”去掉即可,表示关闭这2个规则，不进行 该2项的规则检查。
9.3.2 “Routing”规则类 1．“Width”设计规则 “Width”设计规则用于限定布线时的铜箔导线的宽度范围。 已在第3章介绍，在此将接地线（GND）的宽度设为： 30mil，电源线（VCC）的宽度设为：20mil，其它线的宽 度：最小值（Min Width）10mil、首选宽度（Preferred Width）15 mil、最大值（Max Width）20mil。如图9-19 所示。 注意：铜箔导线宽度的设定要依据PCB板的大小、元器件 的多少、导线的疏密、印制板制造厂家的生产工艺等多种 因素决定。
图9-9
手动布局完成后的PCB板
至此，元件布局完毕。 （7）单击工作区中的名称为“数码管显示电路”的room框，按键盘的“del”键， 将其删除。 room框用于限制单元电路的位置，即某一个单元电路中的所有元件将被限制在由 room框所限定的PCB范围内，便于PCB电路板的布局规范，减少干扰，通常用于层 次化的模块设计和多通道设计中。由于本项目未使用层次设计，不需要使用到 room边框的功能，为了方便元件布局，可以先将该room框删除。
图9-4 “Engineering Change Order”对话框
（3）单击“Execute Changes”按钮，应用所有已选择的 更新，“Engineering Change Order”对话框内列表中的 “Status”下的“Check”和“Done”列将显示检查更新和执 行更新后的结果，如果执行过程中出现问题将会显示 “ ”符号，若执行成功则会显示“ ”符号。如有错 误检查错误，然后从（2）开始重新执行，没有错误后， 应用更新后的“Engineering Change Order”对话框如图 9-5所示。
（7）在主菜单中选择 “Design”→“Layer Stack Manager”命 令，打开“Layer Stack Manager”对话 框。 （8）在“Layer Stack Manager”对话 框中勾选“Top Dielectric”复选项和 “Bottom Dielectric”复选项，设置电 路板为有阻焊层的双层板，单击“Ok” 按钮。 至此，PCB板的形状、大小，布线区 域和层数就设置完毕了。 图9-3 绘制布线区域的PCB板
图9-5 应用更新后的“Engineering Change Order”对话框
（4）单击“Engineering Change Order”对话框中的 “Close”按钮，关闭该对话框，至此，原理图中的元件和 连接关系就导入到PCB板中了。
图9-6 PCB工作区内容
导入原理图信息的PCB板文件的工作区如图9-6所示，此时 PCB板文件的内容与原理图文件“数码管显示电路.SchDoc” 就完全一致了。
现在PCB板上就没有绿色的高亮显示了，如图9-15所示。
图9-15 清除了绿色高亮的PCB板
9.2.4 更改元件封装
由于图9-15所示PCB板上元器件的封装用的是绘制原理图时放元器件 的缺省值，C1-C4的元件封装与实际元件有差异，所以需要修改这4个 元件的封装。用第3章介绍的方法将C1、C2元件的封装修改为：RAD0.1，C3元件的封装修改为：CAPPR5-5X5，C4元件的封装修改为： RB5-10.5。修改封装后的PCB板如图9-16所示。
9.1.1 在项目中新建PCB文档 在第3章的3.2中介绍了用PCB向导产生空白PCB板子轮廓的方法。 本节将介绍另一种方法产生空白的PCB板。 （1）启动Altium Designer，打开“数码管显示电路.PrjPCB” 的项目文件，再打开“数码管显示电路.SchDoc”的原理图。 （2）产生一个新的PCB文件。方法如下：选择主菜单中的 “File”→“New”→“PCB”命令，在“数码管显示电路.PrjPcb”项目 中新建一个名称为“PCB1.PcbDoc”的PCB文件。 （3）在新建的PCB文件上单击鼠标右键，在弹出的下拉菜单中 选择“Save”命令，打开“Save[PCB1.PcbDoc]As”对话框。 （4）在“Save[PCB1.PcbDoc]As”对话框的“文件名”编辑框中 输入“数码管显示电路”，单击“保存”按钮，将新建的PCB文 档保存为“数码管显示电路.PcbDoc”文件。
（3）在主菜单中选择“Design”→“Board Sharp”→“Redefine Board Sharp”命令，重新定义PCB板的形状。 （4）移动光标按顺序分别在工作区内坐标为（100 mm，30 mm）、（ 190 mm，30 mm）、（190 mm，106 mm）和（100 mm，106 mm）的点 上单击，最后单击鼠标右键，绘制一个矩形区域。重新定义的PCB板 区域如图9-2所示。
9.4 PCB板布线
图9-16 修改封装后的PCB板
9.3 设计规则介绍
AltiumDesigner提供了内容丰富、具体的设计规则，根据 设计规则的适用范围共分为如下10个类别，下面把要经常 要使用的规则作简单介绍。 “Electrical”——电气规则类。 “Routing”——布线规则类。 “SMT”——SMT元件规则类。 “Mask”——阻焊膜规则类。 “Plane”——内部电源层规则类。 “Testpoint”——测试点规则类。 “Manufacturing”——制造规则类。 “High Speed”——高速电路规则类。 “Placement”——布局规则类。 “Signal Integrity”——信号完整性规则类。
