盘县乌都河电站油压装置存在问题及改造方案

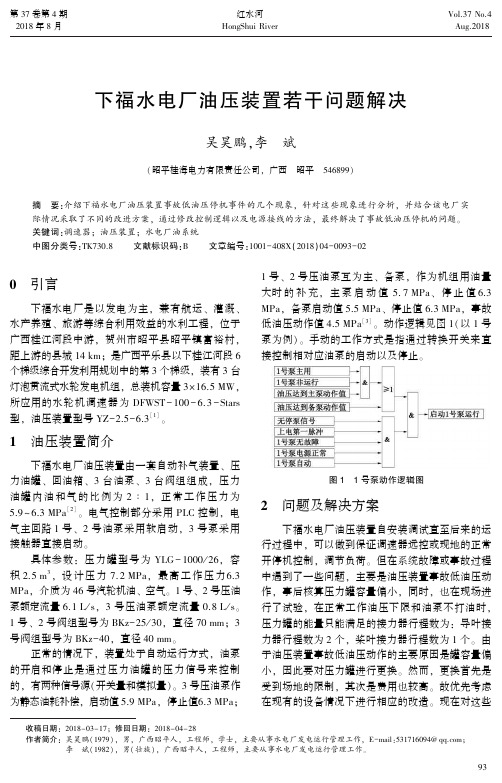

下福水电厂油压装置若干问题解决
限由原来的 ５ ｍｉｎ 延长至 ６０ ｍｉｎ。 考虑到油泵长时 间运行可能会抽空， 于是增加回油箱低油位信号条 件闭锁 １ 号泵、 ２ 号泵启动运行， 逻辑见图 ２（以 １ 号泵为例） 。
图 ２ 改造后的 １ 号泵运行逻辑图
同时， 此次事件中发出的是 “２Ｆ 油压装置综 合故障” 信号， 无法快速辨别具体故障， 是由于 原油压装置综合故障信号设计不合理（见图 ３ （ａ））， 这不利于运行监视， 也降低了装置的准确 性， 需将信号细化， 即分解为 １ 号泵故障、 ２ 号泵 故障、 变送器及 ３ 号泵故障， 修改情况见图 ３（ｂ）。
收稿日期： ２０１８－０３－１７； 修回日期： ２０１８－０４－２８ 作者简介： 吴昊鹏（１９７９） ， 男， 广西昭平人， 工程师， 学士， 主要从事水电厂发电运行管理工作， Ｅ－ｍａｉｌ：５３１７１６０９４＠ ｑｑ．ｃｏｍ；
李 斌（１９８２） ， 男（ 壮族） ， 广西昭平人， 工程师， 主要从事水电厂发电运行管理工作。
正常的情况下， 装置处于自动运行方式， 油泵 的开启和停止是通过压力油罐的压力信号来控制 的， 有两种信号源（开关量和模拟量）。 ３ 号压油泵作 为静态油耗补偿， 启动值 ５．９ ＭＰａ， 停止值６．３ ＭＰａ；
１ 号、 ２ 号压油泵互为主、 备泵， 作为机组用油量 大时 的 补 充， 主 泵 启 动 值 ５． ７ ＭＰａ、 停 止 值 ６．３ ＭＰａ， 备泵启动值 ５．５ ＭＰａ、 停止值 ６．３ ＭＰａ， 事故 低油压动作值 ４．５ ＭＰａ［３］ 。 动作逻辑见图 １（ 以 １ 号 泵为例）。 手动的工作方式是指通过转换开关来直 接控制相对应油泵的启动以及停止。
第 ３７ 卷第 ４ 期 ２０１８ 年 ８ 月
高坝洲水电厂油压装置控制系统改造
高坝洲水电厂油压装置控制系统改造黄安国;林勇【摘要】介绍了原高坝洲水电厂油压装置控制系统存在的问题,提出了高坝洲水电厂油压装置控制系统的改造要求,叙述了改造后的油压装置控制系统的特点及运行情况.【期刊名称】《水电与新能源》【年(卷),期】2012(000)004【总页数】3页(P26-28)【关键词】高坝洲水电厂;油压装置;控制系统;改造;软启动器【作者】黄安国;林勇【作者单位】湖北清江公司高坝州水力发电厂,湖北宜昌443000;湖北清江公司高坝州水力发电厂,湖北宜昌443000【正文语种】中文【中图分类】TM571.4高坝洲水电站是清江梯级电站的最下一级，是隔河岩水电站的反调节电站。
电站安装3台90 MW的机组，总装机容量为270 MW，设计年发电量8.98亿kW·h。
高坝洲机组为高水头轴流转桨式机组，其油压装置系统压力油罐额定压力为4.0 MPa。
作为一个典型的双调节系统的水轮发电机组，在机组开、停过程中，需要大量的压力油作为导叶、桨叶的操作油源，因此，在实际的运行中，高坝洲水电厂对油压装置控制系统有着其自身的控制特点及需求。
1 原油压装置控制系统存在的问题及改造要求1.1 存在的问题原油压装置控制系统采用西门子LOGO系列作为控制器对油泵及自动补气进行控制，其测量回路以测控仪与模拟量传感器配合完成。
该控制系统测量精度差，可靠性不高，尤其在每次测控仪上电瞬间，其接点会因装置自检抖动，曾经就出现低油压接点的误动导致机组事故停机。
为此，提出了改造方案。
1.2 改造要求改造后的油压装置控制系统应满足以下功能要求。
(1)维持水轮机导叶、桨叶接力器操作油源油压在额定的压力范围。
(2)产生并贮存额定压力油，供机组启动、停止、调节出力等工况时使用。
(3)当水轮发电机组紧急停机时，能快速地补给足量的压力油，满足导叶、桨叶接力器全行程用油的需要。
(4)当厂用电消失时，保证有一定的能源储备维持机组的运行，以恢复厂用电。
水电站设备运行中常见问题及改造措施分析黄侠
水电站设备运行中常见问题及改造措施分析黄侠发布时间：2021-11-02T05:13:02.940Z 来源：《防护工程》2021年21期作者：黄侠[导读] 目前我国部分水电站在运行使用中，存在设备老旧等原因，造成了机组效率低下，难于有效发挥经济利益，为解决这一问题，水电站相关管理人员可结合目前市场上水电站机组设备技术进行老旧设备的更新改造，实现发挥水电站最优经济效果的目的。
本文分析了水电站设备运行存在的水电站管理的问题、设备发电出力不足等问题，并针对性的提出完善水电站运行管理方案、落实水电站设备检修工作、提高全体工作人员的职业技能等这三方面的建议，给与建议模型数据进行改造升级以促进提升经济利益。
黄侠广西善能电力检修有限公司广西贺州市 542800摘要：目前我国部分水电站在运行使用中，存在设备老旧等原因，造成了机组效率低下，难于有效发挥经济利益，为解决这一问题，水电站相关管理人员可结合目前市场上水电站机组设备技术进行老旧设备的更新改造，实现发挥水电站最优经济效果的目的。
本文分析了水电站设备运行存在的水电站管理的问题、设备发电出力不足等问题，并针对性的提出完善水电站运行管理方案、落实水电站设备检修工作、提高全体工作人员的职业技能等这三方面的建议，给与建议模型数据进行改造升级以促进提升经济利益。
关键词：水电站；运行管理；问题引言在社会城市化发展中，由于用电量的增加，为水电站的运行及管理带来一定挑战。
而且，在水电站的持续运行下，其运行及管理工作呈现出深层次的发展模式，导致水电站的运行及管理出现了流程不具体以及工作落后等问题，为行业的稳步发展带来限制。
因此，水电站的运行管理中，电站管理者应该针对行业的运行特点，确定科学化的水电站运行管理方案，创新科学化的水电站运行管理体系，以保证水电站各项工作的稳步落实，满足水电站的高效运行需求。
1水电站的基本技术标准要求（1）管理人员应注重构建完善的水电站安全运行管理体系，指明安全操作与执行规范，严格做好主体建筑结构和大型机电设备的质检工作，不断优化设备技术性能，大力加强水电站建设期间的质量管控。
水电站油压装置控制系统故障分析与处理
水电站油压装置控制系统故障分析与处理摘要：水电厂调速系统是自动化发电机组的重要辅助设备，调速器运行状态的好坏决定着水电厂的供电质量，促进电力企业生产的安全稳定和经济运行。
机组调速器油压装置系统的主要作用是产生并贮存高压油，为机组启动、停止、调节出力提供能源。
近期，某水电厂调速器油压装置出现了两台油泵启主泵信号均消失，导致调速器油压持续降低，临近调速器事故低油压，严重影响了调速器系统的正常运行，并严重威胁着机组和电网的安全稳定运行。
基于此，本篇文章对水电站油压装置控制系统故障分析与处理进行研究，以供参考。
关键词：水电站；油压装置；故障引言为了大幅提升水电站运行质量及效率，应基于现代科技，为发电机组的油压装置创设自动控制体系。
该类控制体系常会出现故障，需要科学地加以解决，以达到自动控制发电机组体系油压装置的目的。
应全面了解油压装置有关控制体系特点和总的运行状况，提出有效的处理方案，确保水电站的正常运行及稳健发展。
1做好水轮机调速器检修与维护的意义水电站将水力转为电能满足企业和人们生产生活所需，提升了人们的生活质量，促进了企业的现代化建设，而在水电站正常运行中起重要作用的便是水轮机调速器，做好水轮机调速器维修与维护工作对水电站具有积极的意义。
维修人员通过定期检修和维护，可以延长水轮机调速器的使用寿命，减少水电站的资金投入，同时可以有效维持水轮机的正常运转，减少故障出现的概率。
2水电站油压装置常见控制体系故障在水电站中，人为错误操作往往会带给油压装置突发性停机故障，并影响到站内控制体系的整体固有性能。
究其原因是部分操作人员没有执行特定操作流程来操作油压装置，迫使体系失灵或呈现体系运行故障。
错误人为操作还极有可能危及油压装置的具体运行性能，或危及到工作人员安全性。
所以，针对错误操作下的油压装置类型故障，要求大力规避。
在控制油压装置的体系内，一般需要含有相同体系控制回路下的两台油泵，并经由继电器来灵活调控整个体系的运行工况。

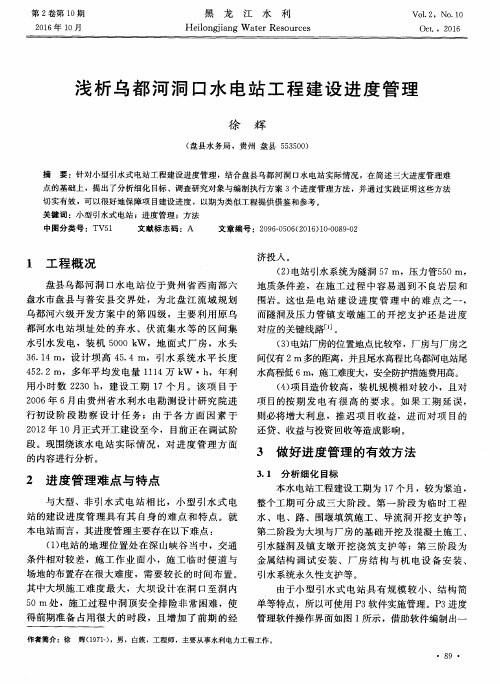

浅析乌都河洞口水电站工程建设进度管理
而隧洞 及 压 力 管 镇 支 墩 施 工 的开 挖 支 护 还 是 进 度
对 应 的关键 线路 ＿ １ ］ 。
（ ３ ） 电站厂房的位 置地 点 比较 窄 ，厂房与 厂房之 间仅有 ２ ｍ多的距离 ，并且尾水高程 比乌都河 电站尾 水高程低 ６ ｒ ｎ ，施工难度大 ，安全防护措施 费用高 。 （ ４ ） 项 目造价 较 高 ，装 机 规 模 相 对较 小 ，且 对 项 目的按 期 发 电 有 很 高 的 要 求 。如 果 工 期 延 误 ， 则 必将 增 大 利 息 ，推 迟 项 目收 益 ，进 而 对 项 目的
１ 工 程 概 况
盘县 乌 都河 洞 口水 电站 位 于 贵 州 省 西 南 部 六
盘水 市盘 县 与普 安 县 交 界 处 ，为 北 盘 江 流域 规 划
济 投入 。
（ ２ ） 电站引水 系统 为 隧洞 ５ ７ ｍ，压力 管 ５ ５ ０ ｍ， 地 质条 件 差 ，在 施 工 过 程 中容 易 遇 到 不 良岩 层 和 围岩 。这也 是 电站 建 设 进 度 管 理 中 的 难 点 之 一 ，
与大 型 、非 引 水 式 电 站 相 比，小 型 引 水 式 电 站 的建设 进 度 管 理 具 有 其 自身 的 难 点 和 特 点 。就 本 电站 而言 ，其进 度管 理 主要存 在 以下 难 点 ： （ １ ） 电站 的地 理 位 置 处在 深 山峡 谷 当 中，交 通 条 件相对 较 差 ，施 工 作 业 面 小 ，施 工 临 时便 道 与
本 水 电站工 程建设 工 期为 １ ７个月 ，较 为紧迫 ， 整个 工 期 可 分 成 三 大 阶段 。第 一 阶 段 为 临 时工 程 水 、电 、路 、围堰 填筑 施 工 、导 流 洞 开 挖支 护 等 ； 第 二 阶段 为大坝 与 厂房 的基 础 开 挖及 混 凝 土施 工 、 引水隧 洞 及 镇 支 墩 开 挖 浇筑 支 护 等 ；第 三 阶段 为 金 属结 构 调 试 安 装 、厂 房 结 构 与 机 电 设 备 安 装 、
贵州省人民政府办公厅关于禁止在乌都河水电站二期工程淹没区及占
贵州省人民政府办公厅关于禁止在乌都河水电站二期工程淹没区及占地区新增建设项目和迁入人口的通知
【法规类别】水利综合规定
【发文字号】黔府办函[2013]158号
【发布部门】贵州省政府
【发布日期】2013.12.16
【实施日期】2013.12.16
【时效性】现行有效
【效力级别】XP10
贵州省人民政府办公厅关于禁止在乌都河水电站二期工程淹没区及占地区新增建设项目
和迁入人口的通知
（黔府办函〔2013〕158号）
六盘水市、黔西南自治州人民政府，盘县、普安县人民政府：
乌都河水电站二期工程为乌都河规划建设的中型水电站。
电站装机容量4.5万千瓦。
水库正常蓄水位1182米，总库容390万立方米，工程淹没区及占地区移民安置涉及六盘水市盘县保基乡和黔西南自治州普安县罐子窑镇。
为确保工程淹没区及占地区实物指标的准确性，减少国家和移民不必要的经济损失，根据《大中型水利水电工程建设征地补偿和移民安置条例》（国务院令第471号）有关规定，经省人民政府同意，现就禁止在乌都
1 / 1。
贵州盘县乌都河水电站二期工程方案优选
贵州盘县乌都河水电站二期工程方案优选
刘辛
【期刊名称】《黄河水利职业技术学院学报》
【年(卷),期】2013(025)003
【摘要】贵州盘县乌都河水电站一期工程存在弃水量偏大、水资源利用率偏低等问题,为此拟建设以发电为主要开发目标的二期工程.结合工程区地形地质条件,并考虑枢纽布置、水能利用、工程量、施工条件及工程投资等要素,对二期工程的两种设计方案——采用原有大坝新建取水口和新建大坝进行优选,最后推荐采用原有大坝新建取水口方案.
【总页数】3页(P6-8)
【作者】刘辛
【作者单位】贵州新中水工程有限公司,贵州贵阳 550001
【正文语种】中文
【中图分类】TV72
【相关文献】
1.乌都河水电站二期工程设计洪水计算分析 [J], 张乐
2.贵州岩溶地区设计洪水计算分析——以乌都河水电站二期工程为例 [J], 张乐;谭剑波
3.贵州岩溶地区设计洪水计算分析——以乌都河水电站二期工程为例 [J], 张乐;
4.贵州岩溶地区设计洪水计算分析——以乌都河水电站二期工程为例 [J], 张乐;谭剑波;
5.省人民政府办公厅关于禁止在乌都河水电站二期工程淹没区及占地区新增建设项目和迁入人口的通知 [J], ;
因版权原因，仅展示原文概要，查看原文内容请购买。
贯流式水轮发电机组油系统在停机流程中存在 的问题及修改建议
贯流式水轮发电机组油系统在停机流程中存在的问题及修改建议摘要：本文结合乌金峡水电站停机流程进行分析，针对于贯流式机组润滑及高顶油系统运行的特殊情况，提出对贯流式机组停机流程的修改方式，提高贯流式机组运行的安全可靠性。
关键词：贯流式水轮机；高顶油；润滑油；停机流程1、贯流式水轮发电机组高顶油和润滑油系统简介与立式机组相比，灯泡贯流机组油系统的润滑油系统、高压油顶起系统相对复杂得多，其控制方式均有一定的特殊性，机组油系统及其控制系统设计的好坏直接影响到机组的安全运行。
1.1、润滑油系统特点：贯流式水轮发电机组区别于立式机组自润滑油方式，有一套独立的润滑油系统，系统中设有：低位油箱、油泵、高位油箱，油管路。
在机组运行当中，润滑油从高位油箱通过油管路靠自重流入轴承，润滑油回收至低位油箱，再靠油泵打回高位油箱，周而复始为机组轴承提供润滑，防止机组各轴瓦(水导瓦、发导瓦、正反推力瓦)温度过高，保证机组正常运行起到及其关键的作用。
当运行中机组润滑油消失，机组轴承瓦将会与大轴发生干摩擦，导致机组烧瓦，因此在贯流式水轮发电机中当发生润滑油中断时，将启动机组事故停机流程。
1.2、高压顶起油系统特点高压油顶起的系统，主要是确保在机组启动和停机过程的低转速区，机组轴瓦能建立油膜而保护轴瓦。
一般情况下，开机时投入高压油顶起，机组转速上升至90%额定转速停高压油顶起;机组停机时首先投入高压油顶起，机组停转结束后退出高压油顶起。
机组停机时高压油顶起的即进投入，可以克服因贯流机组从90%至低转速区时间很短而引起的不安全因素，特别对因润滑油中断引起的事故停机大有好处，尽可能降低到发导轴承、水导轴承的损伤。
2、乌金峡水电站机组停机流程及分析如下图为乌金峡水电站机组空转至停机态流程：图1由此图我们可以发现：乌金峡电站机组停机流程启动至“制动闸投入”当机组小于5%额定转速即执行后续流程，这一点是没有问题的。
问题存在于“制动闸投入”限时30s后，机组转速未小于5%额定转速，此时停机流程发出报警但继续执行后续动作，投入机组锁锭、退出机组润滑油泵、机组动力系统(轴流风机、高顶油泵）……等工作，这就意味着如果发生机组当发生剪断销剪断（导叶摩擦装置动作或弹簧连杆动作）时，机组导叶无法全部关闭，机组会保持在低转速运行，而此时由于流程的继续执行，机组高顶油泵停泵、润滑油泵停泵、润滑油主供油阀关闭。
