家用电器标准IEC60335之简要介绍EC60335

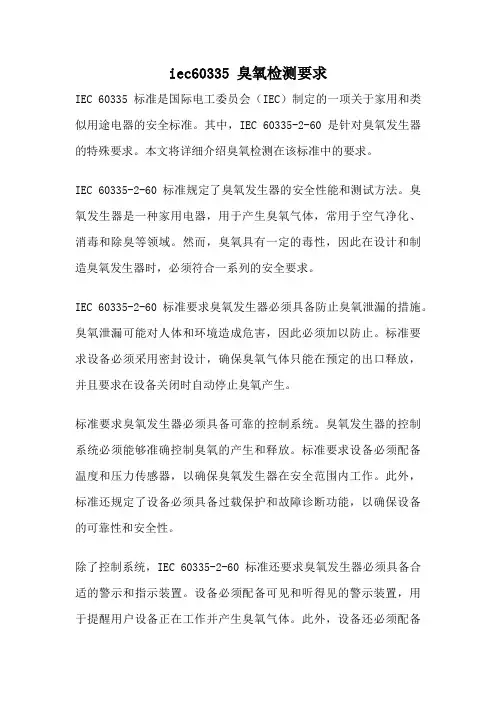

iec60335 臭氧检测要求
iec60335 臭氧检测要求IEC 60335 标准是国际电工委员会（IEC）制定的一项关于家用和类似用途电器的安全标准。
其中，IEC 60335-2-60 是针对臭氧发生器的特殊要求。
本文将详细介绍臭氧检测在该标准中的要求。
IEC 60335-2-60 标准规定了臭氧发生器的安全性能和测试方法。
臭氧发生器是一种家用电器，用于产生臭氧气体，常用于空气净化、消毒和除臭等领域。
然而，臭氧具有一定的毒性，因此在设计和制造臭氧发生器时，必须符合一系列的安全要求。
IEC 60335-2-60 标准要求臭氧发生器必须具备防止臭氧泄漏的措施。
臭氧泄漏可能对人体和环境造成危害，因此必须加以防止。
标准要求设备必须采用密封设计，确保臭氧气体只能在预定的出口释放，并且要求在设备关闭时自动停止臭氧产生。
标准要求臭氧发生器必须具备可靠的控制系统。
臭氧发生器的控制系统必须能够准确控制臭氧的产生和释放。
标准要求设备必须配备温度和压力传感器，以确保臭氧发生器在安全范围内工作。
此外，标准还规定了设备必须具备过载保护和故障诊断功能，以确保设备的可靠性和安全性。
除了控制系统，IEC 60335-2-60 标准还要求臭氧发生器必须具备合适的警示和指示装置。
设备必须配备可见和听得见的警示装置，用于提醒用户设备正在工作并产生臭氧气体。
此外，设备还必须配备指示灯或显示屏，用于显示设备的工作状态和故障信息。
标准还要求臭氧发生器必须具备合适的电气绝缘和接地保护。
臭氧发生器是一种电器设备，因此必须符合相关的电气安全标准。
标准规定设备必须具备足够的电气绝缘，以保护用户不受电击的危险。
同时，设备还必须具备适当的接地保护，以确保安全接地并防止静电积聚。
IEC 60335-2-60 标准还要求臭氧发生器必须具备合适的机械强度和稳定性。
设备的机械结构必须能够承受正常使用和运输过程中的冲击和振动。
标准要求设备必须经过适当的机械强度测试，以确保其结构稳定性和安全性。

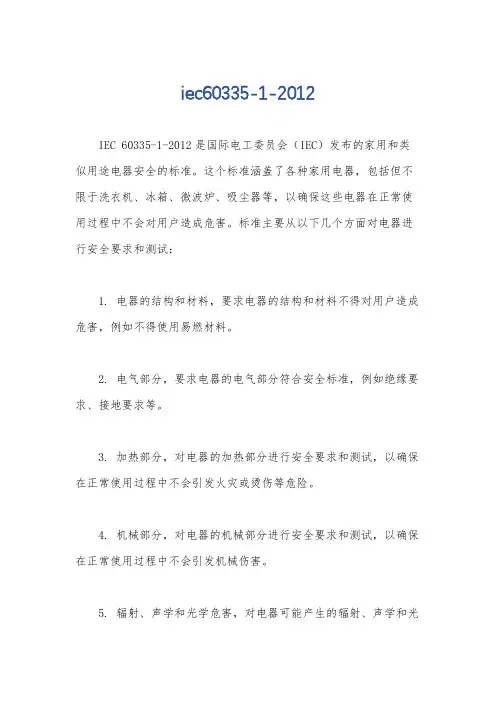

iec60335-1-2012
iec60335-1-2012
IEC 60335-1-2012是国际电工委员会（IEC）发布的家用和类似用途电器安全的标准。
这个标准涵盖了各种家用电器，包括但不限于洗衣机、冰箱、微波炉、吸尘器等，以确保这些电器在正常使用过程中不会对用户造成危害。
标准主要从以下几个方面对电器进行安全要求和测试：
1. 电器的结构和材料，要求电器的结构和材料不得对用户造成危害，例如不得使用易燃材料。
2. 电气部分，要求电器的电气部分符合安全标准，例如绝缘要求、接地要求等。
3. 加热部分，对电器的加热部分进行安全要求和测试，以确保在正常使用过程中不会引发火灾或烫伤等危险。
4. 机械部分，对电器的机械部分进行安全要求和测试，以确保在正常使用过程中不会引发机械伤害。
5. 辐射、声学和光学危害，对电器可能产生的辐射、声学和光
学危害进行安全要求和测试，以确保在正常使用过程中不会对用户造成危害。
6. 安全标志和说明，要求电器上应有清晰的安全标志和使用说明，以提醒用户注意安全事项。
IEC 60335-1-2012标准的发布旨在保障家用电器在全球范围内的安全性，促进国际贸易和消费者权益保护。
符合该标准的电器通常可以通过安全认证，例如CE认证，以证明其符合国际安全标准，从而进入国际市场销售。
同时，消费者在购买家用电器时也可以通过查看产品的安全认证来选择安全可靠的产品，保障自身和家人的安全。
iec 60335标准
iec 60335标准
IEC 60335标准是国际电工委员会（IEC）制定的《家用和类似用途电器的安全》系列标准，一直受到家电企业行业的关注。
该标准由IEC技术委员会61编制，是关于家用和类似电器的安全准则。
IEC 60335标准包括多个部分，涉及各种不同类型的家用电器，如电热器具、电动工具、电
动洗衣机等。
标准中包含了对电器安全的各个方面进行详细规定，如电气安全、机械安全、热安全、电磁兼容等。
标准不断修订和更新，以适应技术和产品的不断发展。
IEC 60335标准的主要目的是确保家用电器的安全使用，防止火灾、电击等危险的发生，保护消
费者的生命财产安全。
标准中规定了电器的设计要求、材料选择、制造工艺、性能测试等方面的要求，以确保电器的安全性能符合规定。
同时，标准还要求电器上必须有相关的安全标志和说明，以便消费者正确使用和维护电器。
IEC 60335标准在全球范围内被广泛采用和认可，是家用电器安全和质量的重要保障。
许多国家和地区都将该标准作为家用电器进入市场的基本要求之一。
1。

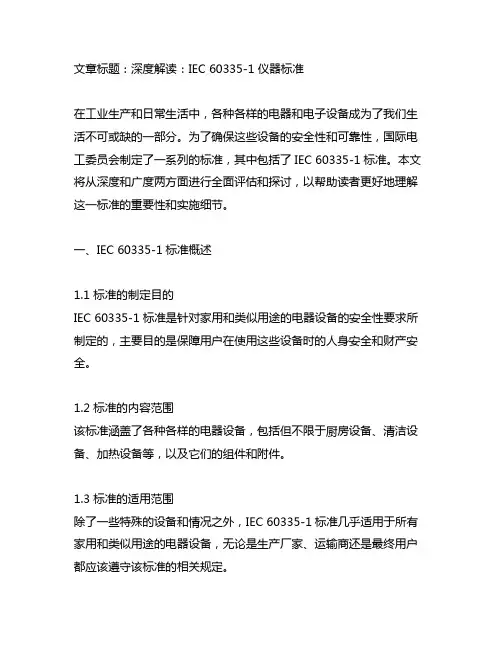

iec 60335-1仪器标准
文章标题：深度解读：IEC 60335-1 仪器标准在工业生产和日常生活中，各种各样的电器和电子设备成为了我们生活不可或缺的一部分。
为了确保这些设备的安全性和可靠性，国际电工委员会制定了一系列的标准，其中包括了IEC 60335-1标准。
本文将从深度和广度两方面进行全面评估和探讨，以帮助读者更好地理解这一标准的重要性和实施细节。
一、IEC 60335-1标准概述1.1 标准的制定目的IEC 60335-1标准是针对家用和类似用途的电器设备的安全性要求所制定的，主要目的是保障用户在使用这些设备时的人身安全和财产安全。
1.2 标准的内容范围该标准涵盖了各种各样的电器设备，包括但不限于厨房设备、清洁设备、加热设备等，以及它们的组件和附件。
1.3 标准的适用范围除了一些特殊的设备和情况之外，IEC 60335-1标准几乎适用于所有家用和类似用途的电器设备，无论是生产厂家、运输商还是最终用户都应该遵守该标准的相关规定。
二、IEC 60335-1标准的深度解读和评估2.1 标准的技术要求IEC 60335-1标准主要涉及到设备的结构和材料、电气设计、机械设计、热设计、防护等多个方面的技术要求，以及设备在正常使用和异常情况下的安全性能。
2.2 标准的检测方法针对标准所提出的各项技术要求，IEC 60335-1标准也规定了相应的检测方法和标准，用于对设备的安全性能进行评估和检测。
2.3 标准的实施细节除了对各项技术要求和检测方法的规定之外，IEC 60335-1标准还详细说明了标准的实施细节，包括标准的适用范围、实施的时间、标准的修订和更新等方面的内容。
三、对IEC 60335-1标准的个人观点和理解在我看来，IEC 60335-1标准的出台和实施对于保障用户的人身安全和财产安全具有非常重要的意义。
通过这一标准的要求和检测，可以有效地降低电器设备在使用过程中可能带来的安全风险，以及因此产生的意外事故和损失。
这一标准的制定也有助于推动电器设备制造和市场监管的健康发展，提高企业的生产质量和市场竞争力。
iec60335宽电压标准
iec60335宽电压标准IEC 60335 is an international standard that specifies safety requirements for household and similar electrical appliances. One of the key aspects covered by this standard is the wide voltage range. In this article, we will discuss the significance of the wide voltage range standard and explain the steps involved in implementing it.1. Introduction to IEC 60335 Wide Voltage Range Standard:The IEC 60335 standard is developed by the International Electrotechnical Commission (IEC), an international organization that sets safety standards for electrical and electronic devices. The wide voltage range standard is a crucial aspect of this standard, as it ensures the safe functioning of appliances across different voltage conditions. The standard specifies the necessary design and performance criteria for appliances to operate within a wide range of voltage fluctuations.2. Importance of the Wide Voltage Range Standard:The wide voltage range standard serves multiple purposes and offers several benefits. Here are some of them:a. Safety: Appliances operating in a wide voltage range need to be designed to withstand varying voltage conditions, including overvoltage and undervoltage. This ensures the safety of the users and prevents the risk of electrical fires or shock hazards.b. Compatibility: With the increasing globalization and international trade, appliances are manufactured and used in different countries with varying voltage standards. The wide voltage range standard establishes a common baseline, enabling appliances to be used seamlessly across different regions without requiring voltage converters or adaptors.c. Reliability: Appliances designed to operate within a wide voltage range tend to be more robust and have greater resilience to voltage fluctuations. This enhances their reliability and lifespan, reducing the need for frequent repairs or replacements.3. Steps to Implement the Wide Voltage Range Standard: Implementing the wide voltage range standard involves a series of steps to ensure compliance. Here is a step-by-step process:Step 1: Voltage Range Determination:The standard classifies appliances into different voltage categories based on their intended use and determines the voltage range for each category. For example, Category I covers appliances designed for operation at the highest voltage levels, while Category II and III cover appliances intended for lower voltage levels.Step 2: Design Considerations:Appliance manufacturers need to consider various design aspects to ensure compliance with the wide voltage range standard. These include selecting suitable components that can withstand the specified voltage range, implementing proper insulation and grounding techniques, and incorporating voltage protection devices like voltage regulators or surge protectors.Step 3: Testing and Certification:Appliances must undergo rigorous testing to verify their compliance with the wide voltage range standard. This involves subjecting the appliances to different voltage conditions within the specified range and assessing their performance, safety features, and durability. Testing can include electrical performance tests, insulation resistance tests, and endurance tests, amongothers. Once the appliances pass the tests, they can be certified to demonstrate compliance with the standard.Step 4: Marking and Documentation:Appliances that meet the wide voltage range requirements must be appropriately marked to indicate their compatibility with various voltage conditions. The marking should be visible and permanent, indicating the voltage range the appliance is compatible with. Manufacturers also need to maintain documentation, including test reports, design specifications, and user manuals, to support the certification and comply with the standard's documentation requirements.Step 5: Market Surveillance and Compliance Monitoring: Regulatory bodies responsible for enforcing the standard conduct market surveillance and compliance monitoring activities to ensure that appliances sold in the market adhere to the wide voltage range standard. This can involve regular inspections, sampling of appliances for testing, and taking appropriate actions against non-compliant appliances or manufacturers.In conclusion, the IEC 60335 wide voltage range standard plays acritical role in ensuring the safety, compatibility, and reliability of household and similar electrical appliances. Implementing this standard involves determining the voltage range, incorporating suitable design considerations, conducting rigorous testing, marking appliances appropriately, and enforcing compliance through market surveillance. By following these steps, manufacturers can comply with the standard and offer appliances that can operate safely and efficiently across different voltage conditions.。

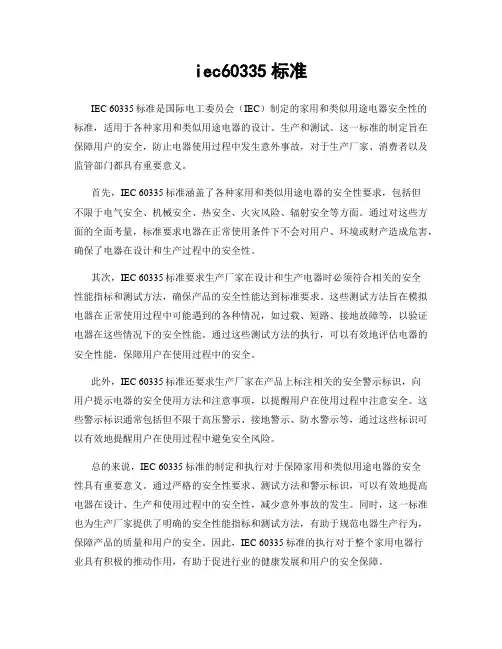

iec60335标准
iec60335标准IEC 60335标准是国际电工委员会（IEC）制定的家用和类似用途电器安全性的标准，适用于各种家用和类似用途电器的设计、生产和测试。
这一标准的制定旨在保障用户的安全，防止电器使用过程中发生意外事故，对于生产厂家、消费者以及监管部门都具有重要意义。
首先，IEC 60335标准涵盖了各种家用和类似用途电器的安全性要求，包括但不限于电气安全、机械安全、热安全、火灾风险、辐射安全等方面。
通过对这些方面的全面考量，标准要求电器在正常使用条件下不会对用户、环境或财产造成危害，确保了电器在设计和生产过程中的安全性。
其次，IEC 60335标准要求生产厂家在设计和生产电器时必须符合相关的安全性能指标和测试方法，确保产品的安全性能达到标准要求。
这些测试方法旨在模拟电器在正常使用过程中可能遇到的各种情况，如过载、短路、接地故障等，以验证电器在这些情况下的安全性能。
通过这些测试方法的执行，可以有效地评估电器的安全性能，保障用户在使用过程中的安全。
此外，IEC 60335标准还要求生产厂家在产品上标注相关的安全警示标识，向用户提示电器的安全使用方法和注意事项，以提醒用户在使用过程中注意安全。
这些警示标识通常包括但不限于高压警示、接地警示、防水警示等，通过这些标识可以有效地提醒用户在使用过程中避免安全风险。
总的来说，IEC 60335标准的制定和执行对于保障家用和类似用途电器的安全性具有重要意义。
通过严格的安全性要求、测试方法和警示标识，可以有效地提高电器在设计、生产和使用过程中的安全性，减少意外事故的发生。
同时，这一标准也为生产厂家提供了明确的安全性能指标和测试方法，有助于规范电器生产行为，保障产品的质量和用户的安全。
因此，IEC 60335标准的执行对于整个家用电器行业具有积极的推动作用，有助于促进行业的健康发展和用户的安全保障。
新版标准IEC60335
新版 IEC 60335-1（第四版）的介绍---------冲击电压测试和电气间隙新版IEC60335-1(第四版）已于2001年5月颁布实施。
与第三版相比，新版标准在许多方面，特别是在爬电距离和电气间隙方面有了很多变化。
它的变化将会影响全世界未来10年家用电器及类似产品的结构设计，因此希望引起相关人员的注意, 尤其是家电产品设计和测试方面人员的足够重视。
1．背景介绍: 在过去40多年里，第一，第二，第三版标准关于爬电距离和电气间隙的内容要求一直没有大的变化。
虽然这些要求是以过去积累的经验为基础，但是这些要求相对保守，留有太多余地，或者说不够合理。
例如：对于230V和小于130V 的危险带电部件与易触及部件之间都是 8mm 爬电距离和电气间隙的要求和同样的交流耐压测试值的要求。
虽然 TC 61 (制订IEC60335标准的委员会)早在编写第三版时，就已经注意到这些内容要求不尽合理，并打算修改，可是由于在这方面经验不足，更改条件还不成熟，所以被耽搁了好几年。
最近几年，随着 IEC60664 绝缘配合系统系列标准的不断完善，对于直流电压小于1000V和交流电压小于1500V绝缘配合有了更明确和具体的电气间隙和耐压要求，这样 TC 61 标准的委员会就有了改写标准的基础。
由于参照I EC60664 所制订的新版 IEC60335与旧版相比，有很多变化，而且这些新增内容比较复杂，因此不太容易理解和掌握。
2．新版标准的一些概念：1）功能绝缘：用来保证产品正常运行的绝缘。
它与防触电的绝缘：如基本绝缘，附加绝缘和加强绝缘不同。
功能绝缘的损坏，一般会引起火烧危险。
2）工作电压：虽然旧版标准也有这个概念，但新版的标准补充了一些新的内容。
3）PELV线路：在安全特低电压下的接地线路。
它与其它回路之间的隔离通过基本绝缘加接地屏蔽或双重绝缘或加强绝缘来实现的。
接地目的一般是为了通过EMC的测试。
在第 29.1.5 用到此概念。
iec 60335的标准
IEC60335标准一、概述IEC 60335，也被称为《家用和类似用途电器的安全标准》，是一个国际性的标准，用于确保电器设备在使用过程中的安全性。
这个标准涵盖了各种家用电器，如洗衣机、烘干机、炉灶、电熨斗、电冰箱等。
该标准不仅在欧洲，而且在世界范围内都被广泛接受和应用。
二、IEC 60335标准的主要内容1.电气要求：这个部分规定了电器产品的电气绝缘、接地、过载保护等方面的要求，以确保电器在使用过程中不会发生电击等安全事故。
2.机械要求：对于家用电器的机械结构，如外壳、内部零件等，IEC 60335也提出了严格的要求。
例如，外壳必须能够承受一定的压力和冲击，以防止用户在使用过程中受伤。
3.热要求：电器在工作时会产生热量，这个标准对电器的散热性能也有明确的要求，以防止电器过热引发火灾。
4.辐射要求：对于一些可能产生电磁辐射的电器，如微波炉、电视等，IEC60335也规定了其辐射的最大值，以保护用户的健康。
5.环保要求：这个标准也强调了电器产品的环保性能，如材料的选择、能效等，要求电器在使用过程中对环境的影响最小化。
三、IEC 60335标准的实施和监督IEC 60335标准的实施需要制造商、进口商和分销商的共同努力。
制造商需要按照标准生产电器，进口商和分销商在销售产品时也需要确保产品符合标准。
许多国家都有相应的机构来监督这个标准的实施，例如欧洲的CE认证。
如果电器产品没有通过IEC 60335的测试，就无法在这些市场销售。
四、结论IEC 60335是一个非常重要的家用电器安全标准。
它为制造商、进口商和分销商提供了一个明确的方向，确保了电器产品的安全性和可靠性。
消费者在购买和使用家用电器时，也应当注意选择符合IEC 60335标准的产品，以保护自己和家人的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家用电器标准IEC60335之简要介绍欧洲标准（包括英国）。
第一部分. 标准适用范围。
1．适用范围：单相电压不超过250伏，其他器具（例如三相交流电）不超过480伏。
包括不作为一般家用但仍可构成危险的器具，例如打算在商店/轻工业及农场中由非电业人员使用的器具。
本标准不包括：。
1，专为工业设计的器具。
2．打算使用在经常发生腐蚀性或爆炸性的气体（如灰尘，蒸气或瓦斯气体等）特殊环境的器具。
3．收音机，电视机，录放机等类似设备。
（属于IEC60065）4．医用器具。
（IEC60601）5．手持或电动工具（IEC60745）6．个人计算机和类似设备（IEC60950）7．可移动式电动工具。
（IEC61029）第二部分。
输入功率和电流检查。
1．如果器具标志有额定输入功率，器具在额定电压且在正常工作温度下，其输入功率的2．如果器具标志有额定电流，器具在额定电压且在正常工作温度下，其电流的第三部分进入机壳处的电源线拉力测试(25次每次持续1S)第四部分进入插头处的电源线拉力（25次，每次一秒）和扭矩测试(依照电源线规格)第五部分电源线的选用（依照额定电流）第六部分机械强度器具外壳冲击测试（用冲击锤）3次，冲击能量0.5+-0.04焦耳.第七部分针对带电容器具的插头防触电测试.-----重复测试10次.把器具接在额定电压下,开关处于断开状态, 拔下插头, 一秒后测量插头的插脚( L , N )之间的电压, 不能超过34伏特. 对于电容小于等于0.1 Uf的器具，可以认为不存在这个触电危险。
第八部分稳定性和机械危险器具使用时是放在一个地板或桌面上（不包括手持式和固定在墙面和平面上的电器），要考虑它放置的稳定性。
A对所有电器，放在倾斜10度的斜面上，放置的方向以最不利的方向，或采用让机器在水平面上倾斜一个10度角。
机器不应翻倒。
注意：1。
如果机器有门（例如冰箱，微波炉），测试让门开和门关闭两种位置。
2．如果机器设计使用时要装水（例如榨汁机），在空壶和装到设计标明的最大容量（说明书或产品刻度指示）两种最不利的情况测试。
3．测试时机器不要连在电源上。
4．对于装有轮子和滚轮的机器，需要阻挡轮子以便机器不要滚动。
B. 对带加热部件的电器，把倾斜角度增加到15度。
如果翻倒，需要在翻倒的各个方向应满足做非正常温升测试的最大值。
活动部件在使用和工作时应当正确地布局或被封闭以避免人身伤害。
防护外壳，护罩和其他类似装置应当是非可拆卸部件并有足够的机械强度。
第九部分防触电保护对于灯头（测试时灯处于安装好的位置）和插座的带电体防触电测试，用测试指对于0类电器II类结构和II类电器，防触电测试用测试销对于非II类的电器，用下图测试探针第十部分电气强度测试：基本绝缘1250伏，附加绝缘1750伏，加强绝缘和双绝缘3000伏。
第十一部分电器间隙和爬电距离这部分的电器间隙（clearance）和爬电距离（creepage distance）与电动工具（EN60745）有很大区别。
第一节电气间隙由表15通过过压类别和额定工作电压确定额定脉冲电压。
名词定义：1．过电压类别是定义瞬间过电压条件的数值。
过压类别I的设备---连接到有措施限值瞬态过电压处于低水平的电路的设备，例如电子电路。
过压类别II-----由固定设施供电的能量消耗设备。
例如：器具，便携式工具和其他家用和类似的负载。
我们验货的家电多数是这一类别。
过压类别III---固定设施里的设备和对可靠性和可用性有特别要求的设备。
例如：固定设施的开关和永久连接到固定设施的工业设备。
过压类别IV—在原安装地点使用。
例如电费表和初级过电流保护设备。
2．污染等级(IEC60664中定义): 微环境决定了绝缘上污染的影响. 同时还要考虑宏观环境. 对外壳,封装或密封条的有效使用可作为减少污染的措施. 当设备发生冷凝现象或自身使用时产生污染,这些减少污染的措施是无效的.小的电气间隙可以被固体微粒、灰尘和水完全桥接，因此当污染可能在微环境出现时，规定了最小的电气间隙。
所以污染等级对电气间隙的判断有很大影响。
污染等级共分四类：4级最严重。
1级污染: 没有污染或仅发生干燥的、非导电性的污染。
污染不会产生影响。
2级污染：除了可预知的冷凝所引起的短时的偶然的污染外，仅发生非导电性的污染。
3级污染：发生导电性的污染或干燥的非导电性污染，且该污染会由可预知的冷凝使其具有导电性。
通常带碳刷的由电动马达驱动的属于3级污染。
碳刷磨损的碳粉是导电的。
4级污染：由导电性的粉尘、雨水、或雪引起的产生持久导电性的污染。
3．额定脉冲电压的选定通常我们验货的在英国家电230伏，过压类别II, 选定额定脉冲电压2500伏特。
电气间隙的判定表164．基本绝缘和功能性绝缘的爬电距离：a）如果器具属于III类污染等级（例如带碳刷的），基本绝缘和功能性绝缘参照表16。
b ）如果器具不属于III类污染等级，基本绝缘和功能性绝缘可以小于参照表16。
但是必须满足瞬间脉冲实验电压（由专门的脉冲发生器）的要求：c）功能性绝缘的电气间隙应不低于表16的规定值，但是如果功能性绝缘短路时器具仍符合非正常工作时的安全要求（指电击，火灾危险，机械危险或危险的功能失常产生不安全），则不规定其电器间隙额定脉冲电压额定测试电压5，附加绝缘的最小电气间隙按表16对基本绝缘的规定值。
6、加强绝缘最小的电气间隙按表16 的基本绝缘值，但以使用下一个更高级的额定脉冲电压为基准。
如果基本绝缘的额定脉冲基准为2500伏，则加强绝缘采用4000伏额定脉冲一行,最小爬电距离为3.5毫米。
第二节爬电距离．爬电距离：最小爬电距离的确定比电动工具的爬电距离要复杂很多。
涉及到污染等级、材料组（沿不同材料表面爬距要求不同）、工作电压。
污染等级参照电气间隙的相关定义。
IEC60664-1 的2.7.1.3给出了材料组与漏电起痕指数（PTI, i.e. proof tracking index）之间的关系：材料组I: CTI>=600 材料组II: 600>CTI>=400材料组IIa: 400>CTI>=175 材料组IIb: 175>CTI>=1001．加绝缘的爬电距离应不小于表17对基本绝缘的规定值。
表17的备注1和2 不适用，忽略。
2．加强绝缘的爬电距离应不小于表17对基本绝缘的规定值的2倍。
表17的备注1和2 不适用。
表17，基本绝缘的最小爬电距离污染等级材料组工作电压备注1：绕组漆包线认为是裸露导线。
但考虑到（对于额定脉冲电压大于等于1500伏，表16规定的电气间隙值可减小0.5毫米）。
备注2：对于玻璃、陶瓷和其他不会发生漏电起痕的无机材料，爬电距离不必大于相应的电气间隙。
备注3：除了隔离变压器的次级电路（输出电路，通常变成低压），工作电压不小于器具的额定电压。
3，基本绝缘的最小爬距应当满足表17。
此外a）果污染等级为1，如果小于表16（同电气间隙的表16），只需通过下图的瞬时脉冲电压试验。
b）如果污染等级为2，3，则爬距必须满足表16。
表16规定的电气间隙值如下:先确定额定脉冲电压再由额定脉冲电压确定最小爬距4．功能性绝缘的爬电距离应不低于表18的规定值，但是如果功能性绝缘短路时器具仍符合非正常工作时的安全要求（指电击，火灾危险，机械危险或危险的功能失常产生不安全），则不规定其电器间隙。
第三节电气间隙的结构示例图标示如下：1：未接地的可触及金属部件。
2：外壳。
3：已接地的可触及金属部件。
4：未接地的不可触及金属部件。
带电部件L1和L2各自分开，部分被一有孔的塑料外壳（标示2）包围，部分被空气包围并接触到固体边缘。
在该结构中还带有一片不可触及金属片（标示字母4）。
有两个金属盖子（1和3），其中3接地。
绝缘类型：基本绝缘的电气间隙：L1-----A之间L1-----DL2-----F功能绝缘的电气间隙：L1-----L2附加绝缘的电气间隙：D------EF------G加强绝缘的电气间隙：L1----KL1----JL1----CL2----IL2----G空气固体绝缘孔孔第四节爬电距离和电气间隙的测量方法1．缝隙小于1毫米时，爬距和电气间隙都忽略缝隙。
2．当缝隙大于等于1毫米时，爬距要计算凹槽。
3．V形槽4. 突出的肋电气间隙爬电距离带电体带电体5．带电体在非胶合的缝隙两旁，距缝隙都小于1毫米（对防尘积结构是0.25毫米），6. 带电体在非胶合的缝隙两旁，距缝隙都大于等于1毫米7. 带电体在非胶合的缝隙两旁，距缝隙一边大于等于1毫米,另一边小于1毫米8. 对内梯形槽的爬距其它一些爬距要求9, 螺钉头部离孔角落太窄(小于1毫米)时,爬电距离不计算在内10. 螺钉头部离孔角落大于等于1毫米时爬距要计算在内第十二节接地连续性的要求万一绝缘失效可能带电的0I类和I类器具的易触及金属部件，应永久可靠地连接到器具的一个接地端子，或者接地线。
0类，II, III类器具，不应有接地措施。
除非保护特低电压电路（定义：与其他电路以基本绝缘和保护隔板、双重绝缘或加强绝缘隔离的，以安全特低电压工作的接地电路）。
接地缎子的夹紧装置应充分牢固，以防止意外松脱。
从空载电压不超过12V (交流或直流)的电源取的电流，该电流等于1.5倍额定电流或25安培（取其中大者）。
测量接地端与与易触及金属部件之间。
该电阻不应超过0.1欧姆。
注意：该电阻不包括电源线的接地导线的电阻（如怀疑可单独测量一下电源线的电阻）。
第十二节电气强度（高压测试）要求对英国常用的家电，额定电压230~240V,实验室的型式测试如下：基本绝缘1250伏，附加绝缘1750伏，加强绝缘（或双绝缘=基本+附加绝缘）3000伏。
1分钟。
从不超过规定值的一半，然后逐步升高到最大规定值。
然而实际验货或工厂生产例行测试不可能每个1分钟。
实际测试时，通常电压增加10%，测试1~3秒。
通常设在5毫安。
但最大不超过100毫安。
高压测试电源的特性表跳闸电流内部布线：1。
内部软线的路径上应当平滑，避免接触尖锐的边角和运动部件。
2．铝线不能被用做内部软线。
3．黄绿相间的线只能用做接地线。
4．当护套用做内部软线的附加绝缘时，护套应当被保持在原位。
5．分叉的铜导线不能用锡焊固，但是如果是头部蘸锡，而有锡部分并不受接线柱螺栓压力，是可允许的。
锡有冷变形，承受压力会引起接触不良。
第十一部分用实验室的吸尘器和面包机事例讲解。
