编码器原理及常见知识问答
编码器原理及常见知识问答 编码器（encoder）是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。编码器把角位移或直线位移转换成电信号，前者称为码盘，后者称为码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是"1”还是“0”；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是"1”还是"0”，通过"1”和“0”的二进制编码来将采集来的物理信号转换为机器码可读取的电信号用以通讯、传输和储存。 编码器工作原理： 利用电磁感应原理将两个平面型绕组之间的相对位移转换成电信号的测量元件，用于长度测量工具。感应同步器（俗称编码器、光栅尺）分为直线式和旋转式两类。前者由定尺和滑尺组成，用于直线位移测量；后者由定子和转子组成，用于角位移测量。 1957年美国的R.W.特利普等在美国取得感应同步器的专利，原名是位置测量变压器，感应同步器是它的商品名称，初期用于雷达天线的定位和自动跟踪、导弹的导向等。在机械制造中，感应同步器常用于数字控制机床、加工中心等的定位反馈系统中和坐标测量机、镗床等的测量数字显示系统中。它对环境条件要求较低，能在有少量粉尘、油雾的环境下正常工作。定尺上的连续绕组的周期为2毫米。滑尺上有两个绕组，其周期与定尺上的相同，但相互错开1/4周期（电相位差90°）。 感应同步器的工作方式有鉴相型和鉴幅型的两种。前者是把两个相位差90°、频率和幅值相同的交流电压U1和U2分别输入滑尺上的两个绕组，按照电磁感应原理，定尺上的绕组会产生感应电势U。如滑尺相对定尺移动，则U的相位相应变化，经放大后与U1和U2比相、细分、计数，即可得出滑尺的位移量。在鉴幅型中，输入滑尺绕组的是频率、相位相同而幅值不同的交流电压，根据输入和输出电压的幅值变化，也可得出滑尺的位移量。由感应同步器和放大、整形、比相、细分、计数、显示等电子部分组成的系统称为感应同步器测量系统。它的测长精确度可达3微米/1000毫米，测角精度可达1″/360°。
旋转编码器详解
增量式编码器的A.B.Z 编码器A、B、Z相及其关系
TTL编码器A相，B相信号，Z相信号,U相信号，V相信号，W相信号，分别有什么关系？ 对于这个问题的回答我们从以下几个方面说明： 编码器只有A相、B相、Z相信号的概念。 所谓U相、V相、W相是指的电机的主电源的三相交流供电，与编码器没有任何关系。“A相、B相、Z相”与“U相、V相、W相”是完全没有什么关系的两种概念，前者是编码器的通道输出信号；后者是交流电机的三 相主回路供电。 而编码器的A相、B相、Z相信号中，A、B两个通道的信号一般是正交（即互差90°）脉冲信号；而Z相是零脉冲信号。详细来说，就是——一般编码器输出信号除A、B两相（A、B两通道的信号序列相位差为90度）外，每转一圈还输出一个零位脉冲Z。 当主轴以顺时针方向旋转时，输出脉冲A通道信号位于B通道之前；当主轴逆时针旋转时，A通道信号则位于B通道之后。从而由此判断主轴是正转还是反转。 另外，编码器每旋转一周发一个脉冲，称之为零位脉冲或标识脉冲（即Z相信号），零位脉冲用于决定零位置或标识位置。要准确测量零位脉冲，不论旋转方向，零位脉冲均被作为两个通道的高位组合输出。由于通道之间的相位差的存在，零位脉冲仅为脉冲长度的一半。 带U、V、W相的编码器，应该是伺服电机编码器 A、B相是两列脉冲，或正弦波、或方波，两者的相位相差90度，因此既可以测量转速，还可以测量电机的旋转方向Z相是参考脉冲，每转一圈输出一个脉冲，脉冲宽度往往只占1/4周期，其作用是编码器自我校正用的，使得编码器在断电或丢失脉冲的 时候也能正常使用。 ABZ是编码器的位置信号，UVW是电机的磁极信号，一般用于同步电机； AB对于TTL/HTL编码器来说，AB相根据编码器的细分度不同，每圈有很多个，但Z相每圈只有一个； UVW磁极信号之间相位差是120度，随着编码器的角度转动而转动，与ABZ 之间可以说没有直接关系。 /#############################################################
编码器的选型及技术解答

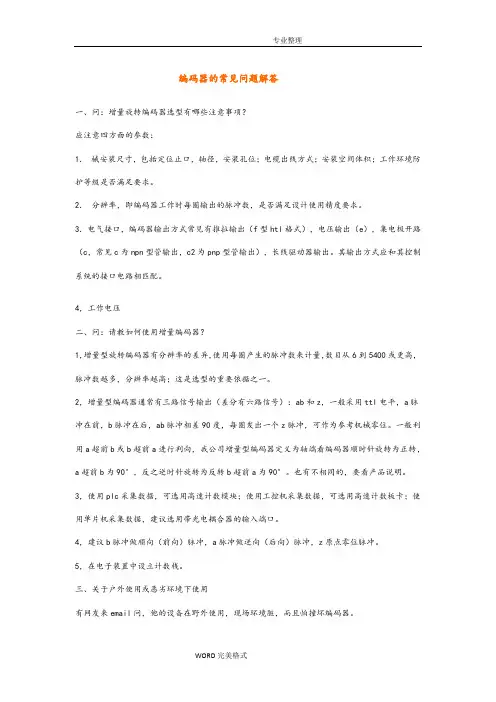

编码器的选型及技术解答 一、问：增量旋转编码器选型有哪些注意事项？ 应注意三方面的参数： 1．机械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。 2．分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。 3．电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E），集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。其输出方式应和其控制系统的接口电路相匹配。 二、问：请教如何使用增量编码器？ 1，增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，数目从6到5400或更高，脉冲数越多，分辨率越高；这是选型的重要依据之一。 2，增量型编码器通常有三路信号输出（差分有六路信号）：A,B和Z，一般采用TTL电平，A脉冲在前，B 脉冲在后，A,B脉冲相差90度，每圈发出一个Z脉冲，可作为参考机械零位。一般利用A超前B或B超前A进行判向，增量型编码器定义为轴端看编码器顺时针旋转为正转，A超前B为90°，反之逆时针旋转为反转B超前A为90°。也有不相同的，要看产品说明。 3，使用PLC采集数据，可选用高速计数模块；使用工控机采集数据，可选用高速计数板卡；使用单片机采集数据，建议选用带光电耦合器的输入端口。 4，建议B脉冲做顺向（前向）脉冲，A脉冲做逆向（后向）脉冲，Z原点零位脉冲。 5，在电子装臵中设立计数栈。 增量型编码器与绝对型编码器的区分：编码器如以信号原理来分，有增量型编码器,绝对型编码器。 增量型编码器(旋转型)工作原理:由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。编码器码盘的材料有玻璃、金属、塑料；玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高。金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级。塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。 分辨率：编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。 信号输出:信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。 信号连接：编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。如单相联接，用于单方向计数，单方向测速。A.B两相联接，用于正反向计数、判断正反向和测速。A、B、Z三相联接，用于带参考位修正的位臵测量。A、A-，B、B-，Z、Z-连接，
旋转编码器的输出电路以及常用术语介绍
旋转编码器的输出电路以及常用术语介绍 来源：互联网 旋转编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出(REP)。当旋转编码器轴带动光栅盘旋转时，经发光元件发出的光被光栅盘狭缝切割成断续光线，并被接收元件接收产生初始信号。该信号经后继电路处理后，输出脉冲或代码信号。旋转编码器的特点是体积小，重量轻，品种多，功能全，频响高，分辨能力高，力矩小，耗能低，性能稳定，可靠使用寿命长等特点。其主要种类有增量式编码器、绝对值编码器、正弦波编码器。 输出电路图解 1、NPN电压输出和NPN集电极开路输出线路 PNP开路集电极输出
电压输出 此线路仅有一个NPN型晶体管和一个上拉电阻组成，因此当晶体管处于静态时，输出电压是电源电压，它在电路上类似于TTL逻辑，因而可以与之兼容。在有输出时，晶体管饱和，输出转为0VDC的低电平，反之由零跳向正电压。 随着电缆长度、传递的脉冲频率、及负载的增加，这种线路形式所受的影响随之增加。因此要达到理想的使用效果，应该对这些影响加以考虑。集电极开路的线路取消了上拉电阻。这种方式晶体管的集电极与编码器电源的反馈线是互不相干的，因而可以获得与编码器电压不同的电流输出信号。 2、PNP和PNP集电极开路线路 该线路与NPN线路是相同，主要的差别是晶体管，它是PNP型，其发射极强制接到正电压，如果有电阻的话，电阻是下拉型的，连接到输出与零伏之间。 3、推挽式线路 这种线路用于提高线路的性能，使之高于前述各种线路。事实上，NPN电压输出线路的主要局限性是因为它们使用了电阻，在晶体管关闭时表现出比晶体管高得多的阻抗，为克服些这缺点，在推挽式线路中额外接入了另一个晶体管，这样无论是正方向还是零方向变换，输出都是低阻抗。推挽式线路提高了频率与特性，有利于更长的线路数据传输，即使是高速率时也是如此。信号饱和的电平仍然保持较低，但与上述的逻辑相比，有时较高。任何情况下推挽式线路也都可应用于NPN或PNP线路的接收器。
编码器选型及故障判断
编码器选型介绍及简单故障判断 编码器元件是一种可替代炭膜电位器的新型数字式电子元件，有着良好的市场应用前景和发展空间。广泛应用于家用电器、汽车音响、通讯设备、多媒体、音响、仪器仪表设备、数控机床、医疗设备、工程机械、航空航天设备、智能控制、物联网终端设备等，具有极大推广应用的价值。 1 编码器的分类： 按产品结构分为：编码器元件和编码器组件; 按使用方式分为：旋转式和直线式; 按技术原理分为：接触式(电刷机械接触)和非接触式(含有：光学式、光电感应式、磁感应式、磁电感应式…); 按工作原理分为：增量型和绝对型。 2 部分编码器元件产品(图一)
(图一：编码器元件) 3 编码器元件工作原理 本文将对增量型编码器和绝对型编码器的工作原理和应用进行介绍。 在编码器的本体(脉冲码盘)中预先根据不同的产品要求，制作金属导通区与塑胶绝缘区，导通区与绝缘区的角度、形状大小，决定着产品最终的信号输出形式。 3.1增量型编码器： 在旋转过程中，能输出二组或二组以上，有周期性变化并有相位时序差的编码器 . (1) 产品特点： a) 可以360度旋转; b) 在旋转过程中，能够产生高、低电平周期性变化的输出信号，没有固定的起始点和终点; c) 能在任一位置停下或起步; d) 使用时，一般不注重停下位置的结果，只强调过程的信号变化。 (2) 产品构造：
该产品主要由轴芯、本体、支架、定位片、接触刷等组成。 (3) 输出信号： 通过旋转轴芯带动接触刷，产生通、断，输出二组或二组以上，有周期性变化并有相位时序差的脉冲信号。 a) 输出二组信号时，一般分为：A相、B相，相位间的相位差为相互延迟1/4脉冲周期，根据通断的先后顺序，判断产品的旋转方向(信号递增或递减)，如图二所示： (图二：二组信号方波) b) 输出三组信号时，一般分为：A相、B相C相，通过三组信号的通断先后顺序(时间差)来判定信号的递增或递减，三组信号在导通的状态时互不相交，从而使成品的相位差相对变大。信号增减更易识别，更稳定，不易出现乱码，如图三所示：
After Effects操作常见问题集(二)
After Effects操作常见问题集(二） 1 MPG格式都无法导入 视频基本上全是MPG格式的，总是还是转成AVI再导入。 另外，什么终极解码我也装了，QuickTime也装了，怎么还是出现不支持的格式。 新装的AECS4，难道这个版本有问题？ 把MPG文件后缀名改为AVI即可， 2 关于AE启动时出现After Effects error:can't get Unicode file 问题解决办法！ 出现情况状态 现在以Adobe After Effects 7.0为例，在网上发现有不少人安装完Adobe After Effe cts 7.0后，在启动Adobe After Effects 7.0时或者新建文字报出如下一系列错误：er ror1：After Effects error:can't get Unicode file (80::4) error2：After Effects warning:Unknown BIB Error.invalid encoding BRV,0 (80::4) error3：After Effects error:failed to parse,transmap file. 这是怎么回事，原因和解决方法如下： 原因：你的是绿色版本的不需要安装所以你坑定没有公共文件夹但是以下方法应该可以解决你的问题导致这样的错误是因为Adobe公共文件夹里缺少Fonts和TypeSpt这两个文件夹，（位于C:Program FilesCommon FilesAdobe下），为什么这两个文件夹在安装Adobe After Effects 7.0时没有被安装？原因是在安装Adobe After Effects 7.0前，您的系统里肯定还安装了其它的Adobe产品（比如Adobe Photoshop CS2 V 9.0），并且这些产品都比Adobe After Effects 7.0的版本高（比如Adobe Photosho p CS2 V9.0版本为9.0，而Adobe After Effects只是7.0），问题的关键在于这些A dobe产品在安装时都安装高版本的Adobe公共文件，如果Adobe After Effects 7.0的安装程序启动时检测到已经安装了高版本的Adobe公共文件后，就不会再对Adobe公共文件夹下的内容做出任何更改，也就造成了Fonts和TypeSpt这两个文件夹没有被安装到Adobe公共文件夹下。 解决方法1： 打开Adobe相关产品的安装光盘（比如您安装了Adobe Photoshop CS2 V9.0，可以把Adobe Photoshop CS2 V9.0的安装光盘打开），在光盘根目录下有个commonfil esinstaller文件夹，双击进入，看到里面有个名为Adobe Common File Installer.msi 的文件，（注：这个文件能够卸载Adobe公共文件夹里的内容），双击它运行，选择界面里的“卸载”选项。卸载完后，再安装Adobe After Effects 7.0，安装完后，看看C:Pro gram FilesCommon FilesAdobe下是否存在了Fonts和TypeSpt这两个文件夹，如果存在，则启动Adobe After Effects 7.0时应该不会再提示错误信息了，这时，您也可以启动Adobe After Effects 7.0试试，确定错误信息不会出现后，做最后一步工作，重新运行一次刚才用来卸载Adobe公共文件夹的那个Adobe Common File Installer.msi，这次选择界面里的“安装”选项，把Adobe公共文件夹里的内容重新升级到高版本，以免A dobe Photoshop CS2 V9.0使用低版本的Adobe公共文件。 解决方法2： 下载地址https://www.360docs.net/doc/412422744.html,/TypeSpt.rar 将解压后的TypeSpt文件夹拷贝到C:Program FilesCommon FilesAdobe里面,再启动下AE 如果没有这个文件夹就自己按照路径新建然后在拷贝9200的不提错了很可能他的系统里面安装有其他的adobe的软件有公共文件夹很多网友在打开After Effects模板
旋转编码器应用注意事项
旋转编码器应用注意事项 有网友问：增量旋转编码器选型有哪些注意事项？ 应注意三方面的参数： 1．械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积； 工作环境防护等级是否满足要求。 2．分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。 3．电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E）， 集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。其输出方式应和其控制系统的接口电路相匹配。 ■二．※有网友问：请教如何使用增量编码器？ 1，增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，数目从 6到5400或更高，脉冲数越多，分辨率越高；这是选型的重要依据之一。 2，增量型编码器通常有三路信号输出（差分有六路信号）：A,B和Z，一般采用 TTL电平，A脉冲在前，B脉冲在后，A,B脉冲相差90度，每圈发出一个Z脉冲，可作为参考机械零位。一般利用A超前B或B超前A进行判向，我公司增量型编码器定义为轴端看编码器顺时针旋转为正转，A超前B为90°，反之逆时针旋转为反转B超前A为90 °。也有不相同的，要看产品说明。 3，使用PLC采集数据，可选用高速计数模块；使用工控机采集数据，可选用高 速计数板卡；使用单片机采集数据，建议选用带光电耦合器的输入端口。 4，建议B脉冲做顺向（前向）脉冲，A脉冲做逆向（后向）脉冲，Z原点零位脉冲。 5，在电子装置中设立计数栈。 ■三．※关于户外使用或恶劣环境下使用 有网友来email问，他的设备在野外使用，现场环境脏，而且怕撞坏编码器。 我公司有铝合金（特殊要求可做不锈钢材质）密封保护外壳，双重轴承重载型 编码器，放在户外不怕脏，钢厂、重型设备里都可以用。 不过如果编码器安装部分有空间，我还是建议在编码器外部再加装一防护壳，以加 强对其进行保护，必竟编码器属精密元件，一台编码器和一个防护壳的价值比较还 是有一定差距的。 ■四．※从接近开关、光电开关到旋转编码器： 工业控制中的定位，接近开关、光电开关的应用已经相当成熟了，而且很好用 。可是，随着工控的不断发展，又有了新的要求，这样，选用旋转编码器的应用优 点就突出了： 信息化：除了定位，控制室还可知道其具体位置； 柔性化：定位可以在控制室柔性调整； 现场安装的方便和安全、长寿：拳头大小的一个旋转编码器，可以测量从几个 μ到几十、几百米的距离，n个工位，只要解决一个旋转编码器的安全安装问题，可 以避免诸多接近开关、光电开关在现场机械安装麻烦，容易被撞坏和遭高温、水气 困扰等问题。由于是光电码盘，无机械损耗，只要安装位置准确，其使用寿命往往 很长。 多功能化：除了定位，还可以远传当前位置，换算运动速度，对于变频器，步 进电机等的应用尤为重要。 经济化：对于多个控制工位，只需一个旋转编码器的成本，以及更主要的安装 、维护、损耗成本降低，使用寿命增长，其经济化逐渐突显出来。
编码器常见报警
编码器报警 1.3n0号报警 报警信息: “nth-axis origin reurn”,第n轴原点返回。 报警说明:第n轴机械参考点无效,应重新人工设定该轴的参考点。 2.3n1号报警 报警信息: “APC alarm:nth-axis communction”,APC(绝对脉冲编码器)报警:第n轴通讯错误。 报警说明:第n轴绝对编码器数据通信出错,数据传送失败。 3.3n2号报警 报警信息: “APC alarm:nth-axis over time”,APC(绝对脉冲编码器)报警: 第n轴超时。 报警说明: 绝对编码器数据传送超时。 4.3n3号报警 报警信息: “APC alarm:nth-axis framing”,APC(绝对脉冲编码器)报警:第n轴格式错。 报警说明:绝对编码器数据格式出错,数据传送失败。 5.3n4号报警 报警信息: “APC alarm:nth-axis parity”,APC(绝对脉冲编码器)报警:第n轴奇偶错误。 报警说明:绝对编码器数据奇偶性出错,数据传送失败。 6.3n5号报警 报警信息: “APC alarm:nth-axis:nth-axis pulse error”,APC(绝对脉冲编码器)报警:第n轴脉冲错误。 报警说明:绝对编码器脉冲数据丢失,绝对编码器(APC)故障。 7.3n6号报警 报警信息: “APC alarm:nth-axis battery voltage 0”,APC(绝对脉冲编码器)报警: 第n轴电池电压为0。 报警说明:绝对编码器无电池,数据不能保持。 8.3n7号报警 报警信息: “APC alarm:nth-axis battery low 1”,APC(绝对脉冲编码器)报警:第n轴(编码器)电池电压降低到级别1。 报警说明:绝对编码器电池电压下降,必须更换电池。 9.3n8号报警 报警信息: “APC alarm:nth-axis battery low2”,APC(绝对脉冲编码器)报警:第n轴(编码器) 电池电压降低到级别2。 报警说明:绝对编码器电池电压下降,必须更换电池(包括电源关闭)。 10.3n9号报警 报警信息: “SPC alarm:nth axis pulse coder”,SPC (串行脉冲编码器)报警:第n轴脉冲编码器故障。 报警说明:轴脉冲编码器错误。 四、伺服系统报警 1.400号报警 报警信息: “SERVO ALARM:1,2th axis overload”,伺服报警:第1、第2轴过载。 报警说明:伺服电机或伺服放大器过热。 2.401号报警 报警信息: “SERVO ALARM:1,2th axis VRDY off”,伺服报警:第1、第2轴VRDY 信号关断。 报警说明:伺服放大器模块准备好信号(VRDY)断开(伺服放大器故障)。 3.402号报警 报警信息: “SERVO ALARM:3,4th axis overload”,伺服报警:第3、第4轴过载。 报警说明:第3、第4轴过载。
旋转编码器工作方式图解
旋转编码器 旋转编码器是由光栅盘（又叫分度码盘）和光电检测装置（又叫接收器）组成。光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。由于光栅盘与电机同轴，电机旋转时，光栅盘与电机同速旋转，发光二极管垂直照射光栅盘，把光栅盘图像投射到由光敏元件构成的光电检测装置（接收器）上，光栅盘转动所产生的光变化经转换后以相应的脉冲信号的变化输出。 编码器码盘的材料有玻璃、金属、塑料等。玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高。金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性也比玻璃的差一个数量级。塑料码盘成本低廉，但精度、热稳定性、寿命均要差一些。 编码器以信号原理来分，有增量式编码器（SPC）和绝对式编码器（APC），顾名思义，绝对式编码器可以记录编码器在一个绝对坐标系上的位置，而增量式编码器可以输出编码器从预定义的起始位置发生的增量变化。增量式编码器需要使用额外的电子设备（通常是PLC、计数器或变频器）以进行脉冲计数，并将脉冲数据转换为速度或运动数据，而绝对式编码器可产生能够识别绝对位置的数字信号。综上所述，增量式编码器通常更适用于低性能的简单应用，而绝对式编码器则是更为复杂的关键应用的最佳选择--这些应用具有更高的速度和位置控制要求。输出类型取决于具体应用。 一：增量式旋转编码器工作原理 增量式旋转编码器通过两个光敏接收管来转化角度码盘的时序和相位关系，得到角度码盘角度位移量的增加（正方向）或减少（负方向）。
增量式旋转编码器的工作原理如下图所示。 图中A、B两点的间距为S2，分别对应两个光敏接收管，角度码盘的光栅间距分别为S0和S1。 当角度码盘匀速转动时，可知输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值相同，同理，当角度码盘变速转动时，输出波形图中的S0：S1：S2比值与实际图的S0：S1：S2比值仍相同。 通过输出波形图可知每个运动周期的时序为： 我们把当前的A、B输出值保存起来，与下一个到来的A、B输出值做比较，就可以得出角度码盘转动的方向， 如果光栅格S0等于S1时，也就是S0和S1弧度夹角相同，且S2等于S0的1/2，那么可得到此次角度码盘运动位移角度为S0弧度夹角的1/2，再除以所用的时间，就得到此次角度码盘运动的角速度。 S0等于S1时，且S2等于S0的1/2时，1/4个运动周期就可以得到运动方向位和位移角度，如果S0不等于S1，S2不等于S0的1/2，那么要1个运动周期才可以得到运动方向位和位移角度了。
旋转编码器导致的电梯故障
旋转编码器导致的电梯故障 高手修理电梯．从来就是能够根据故障的现象，分析成因，并能迅速地判定故障所产生的真正原因或是确定故障所在的具体位置．因此修理电梯既需要不断地总结和积累排除故障的经验，更需要掌握确认故障的一些技巧。 旋转编码器故障的确认 实例1：一台电梯，平层不准确在运行行程中有"腾一腾"的现象．在维修时费了很大劲走了许多弯路最终发现是因旋转编码：几个光电感应孔被灰尘封堵而致清洁后故障消除．实例2：一台电梯在进行空轿厢安全钳一限速器联动试验后出现了异常现象，电梯选层起动后爬行约50mm，便停止．思来想去．既然电梯具有运行条件，也无明显的其他异常现象那么肯定是旋转编码器出了问题．最后查出原因果然是旋转编码器与微机的连接有虚接现象． 实例3：1台VVVF电梯在运行中经常突然停梯．然后自动平层后又可正常运行．经枪查该故障不是因为制动线路不良所引起。也不是安全回路及门锁回路瞬间通断所导致。而是因为旋转编码器严重磨损导致电梯在运行中产生信号突然中断的现象所致． 实例4：1台电梯检修运行正常快车运行时轿厢强烈地振荡，电梯有规律地上下抖动特别是多层运行时这种现象尤为明显．在检查电梯主回路印刷板及驱动单元之后仍未找到真正原因．经询问业主，得知是有人在机房清除杂物后，电梯开始出现上述现象．后对曳引机及控制柜外围着重进行检查发现装在电机尾部用于测速反馈的PG接地铜皮扭曲变形使得电梯在运行中电机轴与Pc的轴套不同心．后重新加工1片连接铜片，更换后故障现象消除． 由旋转编码器导致的故障，在实际中不算是少数，检查起来也相当费事，有时虽已排查但还是不能让人放心．故在此向大家介绍一招简单的确认旋转编码故障的方法，从驱动调节系统简图电梯行业网可以清楚地看出正是因为旋转编码，才使得微机--变频器--电机之间构成了一个速度闭环控制系统。固此如果转编码器出现了问题反馈信号不正常必然会影响到电机的正常运行．假如此时我们索性将旋转编码器的反馈断开--变成开环控制，电机如果还能够现正常的快速运行状态，那么就可以确定电梯的故障确实产生在旋转编码器上，否则应该在其他方面去寻拄故障．这是确认旋转编码器故障的理论和方法．当然，为了安全起见在断开反馈运行时，电梯不应到上下的两个端站运行。
旋转编码器调整方法
四：旋转编码器的调整 增量式编码器的相位对齐方式 在此讨论中，增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备A/B/Z 输出信号外，还具备互差120度的电子换相信号U/V/W，U/V/W各自的每转周期数与电机转子的磁极对数一致。带换相信号的增量式编码器的U/V/W电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下： 1.用一个直流电源给电机的U/V绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置. 2.用示波器观察编码器的U相信号和Z信号. 3.调整编码器转轴与电机轴的相对位置. 4.一边调整，一边观察编码器U和Z相信号跳变沿，直到Z信号稳定在高电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系。 5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。 撤掉直流电源后，验证如下： 1.用示波器观察编码器的U相信号和电机的U/V线反电势波形。 2.转动电机轴，编码器的U相信号上升沿与电机的U/V线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。 上述验证方法，也可以用作对齐方法。 需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。 有些伺服企业习惯于将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以： 1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线； 2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U相反电势波形。 3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置。 4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。 由于普通增量式编码器不具备U/V/W相位信息，而Z信号也只能反映一圈内的一个点位，不具备直接的相位对齐潜力，因而不作为本讨论的话题。 绝对式编码器的相位对齐方式 绝对式编码器的相位对齐对于单圈和多圈而言，差别不大，其实都是在一圈内对齐编码器的检测相位与电机电角度的相位。早期的绝对式编码器会以单独的引脚给出单圈相位的最高位的电平，利用此电平的0和1的翻转，也可以实现编码器和电机的相位对齐，方法如下：
速度编码器的故障解析
速度编码器在港口设备中的运用 随着港口设备调速系统的不断发展，速度编码器已经成为该系统核心部位变频器控制的主要组成部分，它具有速度控制精度高和实现位置控制、状态显示等特点也逐渐被各港口设备所运用。通常在港口设备中使用的速度编码器是指的光电式增量型编码器，此类编码器为高性能密集型电子类产品，其价格昂贵、维护与使用的复杂性也被各大小港口的设备技术管理部门所关注，作为长期深入港口基层从事设备维修和技术管理的我总结了速度编码器在港口设备中的维护和使用经验，与大家分享并共勉。 一．工作原理 光电增量型编码器是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器，它由光栅盘和光电检测装置组成，光栅盘是在一定直径的圆板上等分地开通若干个长方形孔。由于光电码盘与电动机同轴，电动机旋转时，光栅盘与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，再通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。光电增量型编码器共能输出三组方波脉冲A、B和Z相，一般采用TTL 电平，A 脉冲在前，B 脉冲在后，A,B 脉冲相差90 度，每圈发出一个Z 脉冲作为参考零位，利用A 超前B 或B 超前A 进行判向，顺时针旋转为正转， A 超前 B 为90°，反之逆时针旋转为反转，B 超前A 为90°。 二.故障处理和保养细节 1、以西门子变频器6SE70系列和安川变频器G5、G7系列为例，速度编码器在工作中常见的故障有以下几种： ﹙1﹚变频器直接报出编码器故障 正常情况下，速度编码器由于本身或外围原因导致发生的故障，变频器都能准确报出。如西门子6SE70系列报F051或F053，安川G5、G7系列报PG OPEN，我们可以根据故障内容来直接查找。此时西门子变频器报出的F051或F053更能直接准确反映编码器的问题。 ﹙2﹚变频器报过载或过流故障 在实际工作中，当速度反馈信号丢失或不正常时，变频器有时会报出过载或过电流故障。导致报出此故障的原因有两点，其一是给定速度达不到设定
旋转编码器注意事项
旋转编码器注意事项 一. ※增量旋转编码器选型应注意三方面的参数： 1．械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。 2．分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。3．电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E），集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。其输出方式应和其控制系统的接口电路相匹配。 ■二．※ 有网友问：请教如何使用增量编码器？ 1，增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，数目从6到5400或更高，脉冲数越多，分辨率越高；这是选型的重要依据之一。 2，增量型编码器通常有三路信号输出（差分有六路信号）：A,B和Z，一般采用TTL电平，A脉冲在前，B脉冲在后，A,B脉冲相差90度，每圈发出一个Z 脉冲，可作为参考机械零位。一般利用A超前B或B超前A进行判向，我公司增量型编码器定义为轴端看编码器顺时针旋转为正转，A超前B为90°，反之逆时针旋转为反转B超前A为90°。也有不相同的，要看产品说明。 3，使用PLC采集数据，可选用高速计数模块；使用工控机采集数据，可选用高速计数板卡；使用单片机采集数据，建议选用带光电耦合器的输入端口。 4，建议B脉冲做顺向（前向）脉冲，A脉冲做逆向（后向）脉冲，Z原点零位脉冲。 5，在电子装置中设立计数栈。 ■三．※ 关于户外使用或恶劣环境下使用 有网友来email问，他的设备在野外使用，现场环境脏，而且怕撞坏编码器。 我公司有铝合金（特殊要求可做不锈钢材质）密封保护外壳，双重轴承重载型编码器，放在户外不怕脏，钢厂、重型设备里都可以用。 不过如果编码器安装部分有空间，我还是建议在编码器外部再加装一防护壳，以加强对其进行保护，必竟编码器属精密元件，一台编码器和一个防护壳的价值比较还是有一定差距的。 ■四．※ 从接近开关、光电开关到旋转编码器： 工业控制中的定位，接近开关、光电开关的应用已经相当成熟了，而且很好用。可是，随着工控的不断发展，又有了新的要求，这样，选用旋转编码器的应用优点就突出了： 信息化：除了定位，控制室还可知道其具体位置； 柔性化：定位可以在控制室柔性调整； 现场安装的方便和安全、长寿：拳头大小的一个旋转编码器，可以测量从几个μ到几十、几百米的距离，n个工位，只要解决一个旋转编码器的安全安装问题，可以避免诸多接近开关、光电开关在现场机械安装麻烦，容易被撞坏和遭高温、水气困扰等问题。由于是光电码盘，无机械损耗，只要安装位置准确，其使用寿命往往很长。 多功能化：除了定位，还可以远传当前位置，换算运动速度，对于变频器，步进电机等的应用尤为重要。 经济化：对于多个控制工位，只需一个旋转编码器的成本，以及更主要的安

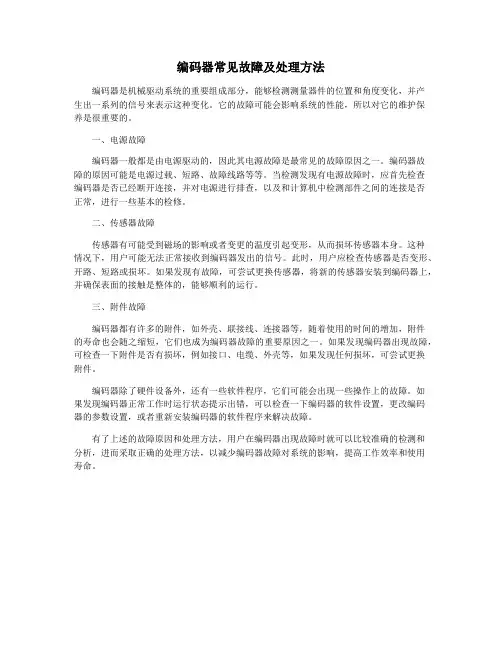

编码器常见问题处理

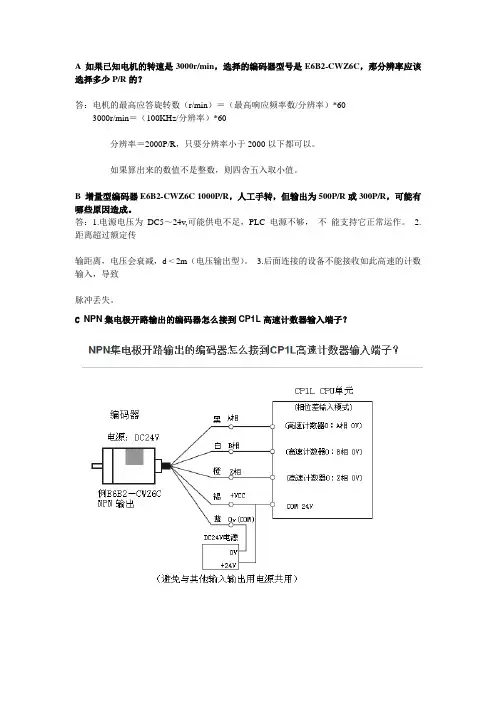

A 如果已知电机的转速是3000r/min，选择的编码器型号是E6B2-CWZ6C，那分辨率应该选择多少P/R的？ 答：电机的最高应答旋转数（r/min）＝（最高响应频率数/分辨率）*60 3000r/min＝（100KHz/分辨率）*60 分辨率＝2000P/R，只要分辨率小于2000以下都可以。 如果算出来的数值不是整数，则四舍五入取小值。 B 增量型编码器E6B2-CWZ6 C 1000P/R，人工手转，但输出为500P/R或300P/R，可能有哪些原因造成。 答：1.电源电压为DC5～24v,可能供电不足，PLC电源不够，不能支持它正常运作。2.距离超过额定传 输距离，电压会衰减，d < 2m（电压输出型）。 3.后面连接的设备不能接收如此高速的计数输入，导致 脉冲丢失。 C NPN集电极开路输出的编码器怎么接到CP1L高速计数器输入端子？
D 如何判断旋转编码器的好坏? 答:①接PLC查看脉冲个数或码值是否正确； ②接示波器查看波形； ③用万用表电压档测试输出是否正常。 编码器为NPN输出时: 测量电源正极和信号输出线， 晶体管置ON时输出电压接近供电电压， 晶体管置OFF时输出电压接近0V。 编码器为PNP输出时: 测量电源负极和信号输出线， 晶体管置ON时输出电压接近供电电压， 晶体管置OFF时输出电压接近0V E 增量型编码器接到计数器上，为何会出现计数误差的情况？ 答：以下情况可能造成计数误差： ①现场环境有抖动； ②编码器和电机轴之间有松动，没有固定紧； ③旋转速度过快，超出编码器的最高响应频率； ④编码器的脉冲输出频率大于计数器输入脉冲最高频率。 F 旋转编码器中最高响应频率和允许最高转速的定义是什么？ 答：最高响应频率就是编码器电气上最大能响应的频率数，如果在高于这个参数的频率下使用，则编码器内部电路会无法响应，会导致编码器漏脉冲的现象发生，最高响应频率单位为KHz。 允许最高转速就是指编码器的轴机械运动时，所能承受的最高转速，高于这个参数，则编码器的轴可能会损坏。允许最高转速单位为r/min。 注意：实际使用时，这两项参数都需考虑，必须都小于这两相参数规定的值，才能正常使用。
编码器基础知识
增量型和绝对值编码器常见问题（FAQ） 编码器业务部
目录 1增量式编码器 (4) 1.1如何选择单圈脉冲数PPR (4) 1.2编码器的最大允许单圈脉冲数如何计算 编码器的最大允许单圈脉冲数如何计算？？ (4) 1.3编码器的最大允许转速为? (4) 1.4编码器的接口通信距离可达? (5) 1.5是否必须使用屏蔽线缆 是否必须使用屏蔽线缆？？ (5) 如何有效降低编码器应用时的噪声影响？？ (5) 1.6如何有效降低编码器应用时的噪声影响 为何要使用柔性联轴器？？ (5) 1.7为何要使用柔性联轴器 编码器输出的信号是什么意思？？ (5) 1.8编码器输出的信号是什么意思 什么是门参考脉冲？？ (6) 1.9什么是门参考脉冲 增量式编码器可兼容何种串行通信方式？？ (7) 1.10增量式编码器可兼容何种串行通信方式 1.11倍加福RS422编码器的信号电平为 编码器的信号电平为？？ (7) 输出接口有？？ (7) 1.12倍加福编码器的供电-输出接口有 1.13什么是差分线驱动输出 什么是差分线驱动输出？？ (7) 什么是集电极开路输出？？ (8) 1.14什么是集电极开路输出 什么是图腾柱输出？？ (8) 1.15什么是图腾柱输出 什么是推挽式输出？？ (8) 1.16什么是推挽式输出 什么是吸收型输入和源型输入？？ (8) 1.17什么是吸收型输入和源型输入 什么是正交信号输出？？ (9) 1.18什么是正交信号输出 1.19正交输出和4倍频什么关系 倍频什么关系？？ (9) 有何用处？？ (9) 1.20反向通道A和B有何用处 什么是参考脉冲？？ (9) 1.21什么是参考脉冲 为何需要使用上拉电阻？？ (9) 1.22为何需要使用上拉电阻 更换编码器必须断电停机吗？？ (9) 1.23更换编码器必须断电停机吗 成什么后果？？ (10) 1.24意外将24V DC连接到输出通道会造 连接到输出通道会造成什么后果 成什么后果 编码器故障诊断需要什么检测设备？？ (10) 1.25编码器故障诊断需要什么检测设备 等级？？ (11) 1.26什么是IP等级 2绝对值编码器 (12) 2.1什么是绝对值编码器? (12) 绝对值编码器和增量式编码器的区别是什么？？ (12) 2.2绝对值编码器和增量式编码器的区别是什么 绝对值编有哪些输出码制？？ (12) 2.3绝对值编有哪些输出码制 什么是格雷码？？ (13) 2.4什么是格雷码
