风机盘管
风机盘管的原理
风机盘管的原理
风机盘管是一种通过风机将空气送入盘管内进行空气调节的设备。
其工作原理如下：
1. 风机启动: 当空调系统工作时，风机会启动，产生风流。
2. 空气进入盘管: 风机将室外空气吸入，通过过滤器去除杂质，然后将清洁的空气送入盘管。
3. 空气与盘管交换热量: 盘管内部通有冷热媒介(如水或制冷剂)，当冷媒流经盘管时，空气与盘管表面进行热量交换。
冷
媒吸收空气中的热量，使空气冷却，然后再由风机将冷却后的空气送出。
4. 空气调节: 经过热量交换后的空气温度得到调节，根据需要
可以是变冷或变热。
同时，盘管的设计也可以通过调整冷媒量来控制空气湿度。
5. 空气送回室内: 经过热量交换和温度调节后的空气重新被送
回室内，提供舒适的室内环境。
需要注意的是，在整个过程中，风机盘管通过合理的控制冷媒流量、供风温度和风速等参数，实现对空气的精确调节，以满足室内空调要求。
风机盘管操作规程
风机盘管操作规程引言概述：风机盘管是一种常见的暖通设备，广泛应用于商业建筑和办公楼等场所。
为了保证风机盘管的正常运行和使用安全，制定一套操作规程是非常必要的。
本文将从五个大点详细阐述风机盘管操作规程，以确保操作人员能够正确、安全地操作风机盘管。
正文内容：1. 风机盘管的启动与停止1.1 确保电源供应稳定：在启动风机盘管之前，要确保电源供应稳定，防止电压波动对设备造成损坏。
1.2 检查风机盘管的运行状态：在启动风机盘管之前，要先检查设备的运行状态，确保没有故障或异常。
1.3 启动风机盘管：按照设备操作手册的要求，正确操作风机盘管的启动按钮或控制面板，确保设备正常启动。
1.4 停止风机盘管：在停止风机盘管之前，要先将设备的温度调节到适当的范围，然后按照设备操作手册的要求，正确操作风机盘管的停止按钮或控制面板，确保设备安全停止。
2. 温度和湿度的调节2.1 设置温度和湿度范围：根据实际需要和使用环境，设置风机盘管的温度和湿度范围，确保室内空气的舒适度。
2.2 调节温度和湿度：根据实际需要，通过调节风机盘管的温度和湿度控制器，逐步调整室内空气的温度和湿度，达到预设的范围。
2.3 定期检查温度和湿度：定期检查风机盘管的温度和湿度，确保设备的传感器和控制器正常工作，室内空气的温度和湿度处于合适的范围。
3. 空气过滤和净化3.1 定期更换过滤器：根据设备操作手册的要求，定期更换风机盘管的过滤器，确保室内空气的质量。
3.2 清洁过滤器：定期清洁过滤器，去除积尘和污垢，保持过滤器的通风性能。
3.3 定期检查空气净化器：如果风机盘管配有空气净化器，定期检查和维护净化器的工作状态，确保净化器正常运行。
4. 安全措施和紧急处理4.1 确保设备的安全运行：在操作风机盘管时，要注意设备的安全运行，避免过载、短路等安全问题。
4.2 紧急停机和处理：在发生紧急情况时，要立即停止风机盘管的运行，并按照应急处理程序进行处理，确保人员和设备的安全。
风机盘管结构组成
风机盘管结构组成
风机盘管是一种常见的通风设备，一般由以下几个部分组成：
1. 风机：风机是盘管系统的核心部件，主要用于吸入空气并将其通过盘管排出。
风机可由电机、叶轮和风叶组成，通过电机带动叶轮旋转，产生气流。
2. 盘管：盘管是风机盘管的主要传热部分，通常采用铜管或铜铝复合管制成。
盘管内通过循环流动的冷热介质与风流进行传热交换，从而实现空气的冷却或加热。
3. 滤网：滤网安装在进风口处，用于过滤空气中的杂质和灰尘，保证空气的清洁度。
滤网通常采用不锈钢或合成纤维制成，易于清洗和更换。
4. 控制器：控制器用于控制风机盘管的运行和温度调节。
控制器通常包括温控器、电控系统和回风温度传感器等，用于监测室内温度，并根据设定值自动调节风机盘管的运行。
5. 外壳：外壳是风机盘管的外部包装，主要用于保护内部零部件和提供结构支撑。
外壳一般由金属板材制成，具有良好的防水、防尘和防腐蚀性能。
总的来说，风机盘管的结构包括风机、盘管、滤网、控制器和外壳等组成部分，通过这些部件的协调运行，可以实现空气的循环和温度调节。
风机盘管常见故障及排除方法
风机盘管常见故障及排除方法一、风机盘管简介风机盘管是一种常见的空调设备，它由风机、盘管和室外机等部件组成，通过冷热媒体制冷或制热来提供舒适室温环境。
在风机盘管运行过程中，常见故障及排除方法对于使用者来说非常重要。
本文将介绍风机盘管常见故障及排除方法。
二、故障现象：风机盘管不运行1. 电源问题：检查电源插头是否插好，电源是否通电。
2. 遥控器问题：检查遥控器电池是否电量充足，遥控是否正确。
3. 室内机问题：可能是室内机温度传感器故障，也可能是保险丝管烧断。
4. 室外机问题：可能是室外机过热或过电流，也可能是风扇电机故障。
解决方法：1. 检查电源，更换电池或保险丝。
2. 修复遥控器或重新对码。
3. 更换温度传感器或更换保险丝。
4. 检查电源线，修复室外机电路板，更换风扇电机。
三、故障现象：风机盘管运行噪音大可能是风机轴承磨损，导致摩擦力增大，也可能是盘管堵塞导致噪音增大。
解决方法：1. 更换磨损的风机轴承。
2. 清理盘管上的堵塞物，如灰尘、杂物等。
四、故障现象：风机盘管制冷效果差或制热效果差可能是制冷剂不足或泄漏，也可能是过滤网堵塞，还可能是室外机的散热不好。
解决方法：1. 补充制冷剂，并检查是否有泄漏。
2. 清洗过滤网，必要时可更换室外机的散热风扇电机。
3. 检查室外机的散热片是否被杂物遮挡，确保散热良好。
五、故障现象：风机盘管进出风温度低于或高于设定值进出风温度异常可能是感温探头损坏或参数设置不正确，也可能是系统设计问题。
例如盘管冷量不够、室内负荷太小等。
需要检查系统运行状况，并重新进行系统设计计算。
必要时需要重新选择合适的室内机及管道系统材料。
解决方法：1. 更换损坏的感温探头或重新设置参数。
2. 检查系统运行状况，重新进行系统设计计算。
必要时需要重新选择合适的室内机及管道系统材料。
六、故障现象：风机盘管漏水可能是水管破裂或接头处密封不良导致漏水。
需要检查水管和接头，并采取相应的修补或更换措施。

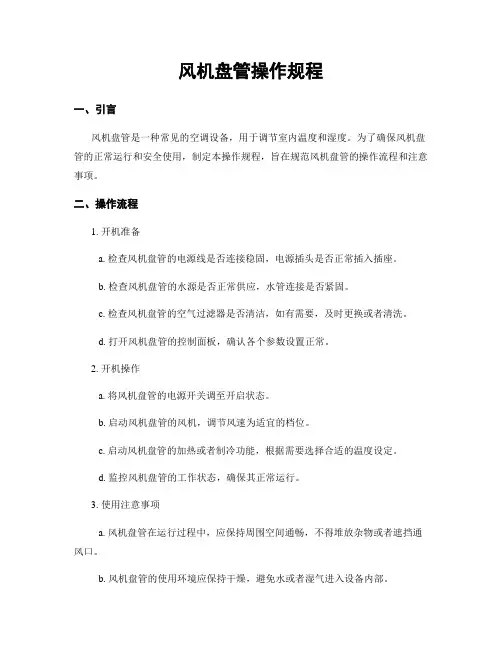

风机盘管操作规程
风机盘管操作规程一、引言风机盘管是一种常见的空调设备，用于调节室内温度和湿度。
为了确保风机盘管的正常运行和安全使用，制定本操作规程，旨在规范风机盘管的操作流程和注意事项。
二、操作流程1. 开机准备a. 检查风机盘管的电源线是否连接稳固，电源插头是否正常插入插座。
b. 检查风机盘管的水源是否正常供应，水管连接是否紧固。
c. 检查风机盘管的空气过滤器是否清洁，如有需要，及时更换或者清洗。
d. 打开风机盘管的控制面板，确认各个参数设置正常。
2. 开机操作a. 将风机盘管的电源开关调至开启状态。
b. 启动风机盘管的风机，调节风速为适宜的档位。
c. 启动风机盘管的加热或者制冷功能，根据需要选择合适的温度设定。
d. 监控风机盘管的工作状态，确保其正常运行。
3. 使用注意事项a. 风机盘管在运行过程中，应保持周围空间通畅，不得堆放杂物或者遮挡通风口。
b. 风机盘管的使用环境应保持干燥，避免水或者湿气进入设备内部。
c. 风机盘管的定期维护保养非常重要，应定期清洗过滤器、检查电源线和水管的连接情况，并进行必要的维修和更换。
d. 如发现风机盘管存在异常噪音、异味或者其他异常情况，应即将住手使用并联系维修人员进行检修。
4. 关机操作a. 将风机盘管的加热或者制冷功能关闭。
b. 将风机盘管的风速调至最低档位。
c. 将风机盘管的电源开关调至关闭状态。
d. 关闭风机盘管的控制面板。
5. 应急处理a. 在风机盘管发生故障或者异常情况时，应即将切断电源，并联系专业维修人员进行处理。
b. 在发生火灾等紧急情况时，应按照应急预案进行适当的处置，并确保人员安全。
三、数据示例以下是一些示例数据，仅供参考：- 风机盘管电源电压：220V- 风机盘管风速档位：1-5档可调- 风机盘管温度设定范围：18-30摄氏度- 风机盘管水源压力：0.2-0.4MPa- 风机盘管定期维护保养周期：每季度一次四、总结风机盘管操作规程的制定和遵守，对于确保风机盘管的正常运行以及保障使用者的安全至关重要。

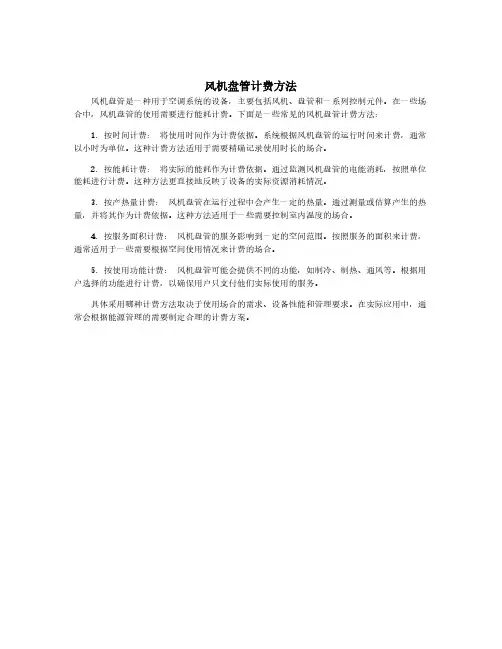

风机盘管计费方法
风机盘管计费方法
风机盘管是一种用于空调系统的设备，主要包括风机、盘管和一系列控制元件。
在一些场合中，风机盘管的使用需要进行能耗计费。
下面是一些常见的风机盘管计费方法：
1.按时间计费：将使用时间作为计费依据。
系统根据风机盘管的运行时间来计费，通常以小时为单位。
这种计费方法适用于需要精确记录使用时长的场合。
2.按能耗计费：将实际的能耗作为计费依据。
通过监测风机盘管的电能消耗，按照单位能耗进行计费。
这种方法更直接地反映了设备的实际资源消耗情况。
3.按产热量计费：风机盘管在运行过程中会产生一定的热量。
通过测量或估算产生的热量，并将其作为计费依据。
这种方法适用于一些需要控制室内温度的场合。
4.按服务面积计费：风机盘管的服务影响到一定的空间范围。
按照服务的面积来计费，通常适用于一些需要根据空间使用情况来计费的场合。
5.按使用功能计费：风机盘管可能会提供不同的功能，如制冷、制热、通风等。
根据用户选择的功能进行计费，以确保用户只支付他们实际使用的服务。
具体采用哪种计费方法取决于使用场合的需求、设备性能和管理要求。
在实际应用中，通常会根据能源管理的需要制定合理的计费方案。
风机盘管详细参数
风机盘管详细参数风机盘管是一种采用风扇驱动循环空气并通过冷热水管道进行换热的设备。
它主要由风机、换热器、水泵、阀门、温度传感器等组成。
以下是风机盘管的详细参数。
1.风机参数：风机盘管使用的风机一般采用直流风机或交流风机。
直流风机的功率一般在30W到300W之间，噪音一般在25dB(A)到50dB(A)之间，风量可调。
交流风机的功率一般在100W到1000W之间，噪音一般在35dB(A)到65dB(A)之间，风量可调。
2.换热器参数：换热器是风机盘管中最重要的组件之一，它通过冷热水管道实现热交换。
换热器的材料一般采用铜管和铝翅片，具有良好的热传导性能和耐腐蚀性能。
换热器的换热面积一般在0.5m²到2m²之间。
3.水泵参数：水泵是风机盘管的另一个核心组件，它负责将冷热水输送到换热器中进行热交换。
水泵的功率一般在50W到500W之间，流量一般在0.5m³/h到2m³/h之间，工作压力一般在0.5MPa到1.5MPa之间。
4.阀门参数：阀门是控制风机盘管的冷热水流量和温度的关键组件。
常见的阀门类型包括电动阀、手动阀和比例阀等。
电动阀一般采用24V电压控制，功率在3W到10W之间；手动阀采用手动操作，可以手动调节冷热水的流量；比例阀则通过电信号调节冷热水的流量和温度。
5.温度传感器参数：温度传感器用于监测风机盘管的冷热水温度。
常用的温度传感器包括热电偶和温度传感器。
热电偶的测温范围一般在-200℃到1200℃之间，精度一般在0.1℃到1℃之间；温度传感器的测温范围一般在-40℃到150℃之间，精度一般在0.1℃到0.5℃之间。
6.其他参数：除了以上主要参数外，风机盘管还有一些其他参数，如整机功率、噪音、外形尺寸、重量等。
整机功率一般在100W到2000W之间，噪音一般在25dB(A)到60dB(A)之间，外形尺寸一般在900mm×600mm×300mm到2000mm×1500mm×600mm之间，重量一般在30kg到200kg之间。
风机盘管的铜管型号和规格
风机盘管的铜管型号和规格
风机盘管是一种常见的空调设备，用于室内空气循环和温度调节。
其中，铜管是风机盘管的重要组成部分，它在空调系统中起到导热和制冷的作用。
下面将介绍几种常见的风机盘管铜管型号和规格。
1. 直径为6mm的无缝铜管：这种铜管适用于小型风机盘管，直径较小，可以提供较高的传热效率。
它通常用于小型的家用空调系统或商业空调系统中。
2. 直径为9.52mm的无缝铜管：这种铜管是一种常见的标准规格，适用于中型风机盘管。
它具有较大的内径，可以提供更大的冷媒流量，从而增加空调系统的制冷效果。
3. 直径为12.7mm的无缝铜管：这种铜管适用于大型风机盘管，内径较大，可以提供更大的冷媒流量和传热面积。
它通常用于商业空调系统或工业空调系统中，可以更好地满足大空间的冷却需求。
除了以上几种常见的铜管规格外，还有一些特殊规格的铜管可根据具体需求定制。
例如，壁厚不同的铜管可以在一定程度上调节传热效果；弯曲度不同的铜管可以适应不同形状的风机盘管结构。
总的来说，风机盘管的铜管型号和规格应根据具体的空调系统需求进行选择。
合适的铜管规格可以提高空调系统的制冷效果和能效比，确保室内空气的舒适度和温度稳定性。
在选择铜管时，还应考虑到材料的耐腐蚀性和可靠性，以确保风机盘管的长期稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机盘管
风机盘管
风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。
风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。
目录
简介
分类
主要特点
工作原理
风机盘管控制多采用就地控制的方案
标准
1. 产品和工程验收标准
2. 性能
3. 历史发展
4. 应用现状
风机盘管的保养方法
简介
分类
主要特点
工作原理
风机盘管控制多采用就地控制的方案
标准
1. 产品和工程验收标准
2. 性能
3. 历史发展
4. 应用现状
风机盘管的保养方法
展开
编辑本段简介
为满足不同场合的设计选用，风机盘管种类有：卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立
风机盘管
式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。
风机盘管机组主要由低噪声电机、盘管等组成。
盘管内的冷（热）媒水由机器房集中供给。
编辑本段分类
中央空调风机盘管按照形式分为：卧式暗装、卧式明装、立式暗装、立式明装、卡式五种；
卧式风机盘管按照厚度可以分成：超薄型、普通型；卡式风机盘管
按照有无冷凝水泵可以分成：普通型、豪华型；
中央空调风机盘管根据机组静压大小可以分成：0Pa、12Pa、30Pa、50Pa、80Pa等，这里是指机外静压；
中央空调风机盘管按照排管数量可以分成：两排管、三排管；还有两管制和四管制之分：两管制即普通风机盘管夏季走冷水制冷，冬季走热水制热；四管制风机盘管多用于一些比较豪华场所，可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖。
两排管是夏季一管进冷水，一管出冷水，冬季一管进热水，一管出热水；三排管是两管进水，一管进冷水，一管进热水，同时一管出水。
编辑本段主要特点
风机盘管机体结构精致，紧凑，坚固耐用，外型美观且高贵幽雅。
卧式暗装风机盘管
风机盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。
风机盘管体积小: 机体设计轻巧。
排水管及线路安装简便，左右接管及回风方式可随时变换，以配合现场情况。
机组能安装于任何空间场所。
风机盘管效率高: 先进的胀管工艺,保证了换热器铜管和铝箔的紧密接触,传热性能好；
风机盘管噪音低: 合理的风机与气流结构设计,优质的吸音保温材料,使机组噪音低于国家标准1-3dB(A)；
风机盘管能耗低: 风机与换热器合理匹配,三档可调风量,使风机用电最省。
编辑本段工作原理
风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热器，能够迅速加热房间的空气。
风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环
明装风管
所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。
通常，通过新风机组处理后送入室内，以满足空调房间新风量的需要。
但是，由于这种采暖方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆，而不用于普通住宅。
由于增加了风机，提高了造价和运行费用，设备的维护和管理也较为复杂。
编辑本段风机盘管控制多采用就地控制的方案
分简单控制和温度控制两种。
简单控制：使用三速开关直接手动控制风机的三速转换与启停。
温度控制：STC 系列温控器根据设定温度与实际检测温度的比较、运算，自动控制 STV 系列电动两 / 三通阀的开闭；风机的三速转换。
或直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温的目的。
风机盘管做为中央空调的末端设备，其质量的好坏决定了室内的空调效果。
性能主要是送冷（热）量的保障、送风量的保障，噪音的数值比、冷凝水不泄漏及电器、钣金件设计的合理性等等。
编辑本段标准
产品和工程验收标准
风机盘管产品标准依据GB/T 19232-2003风机盘管机组，国家标准中对风机盘管的各个性能进行了严格规定，风机盘管的全性能检测应包括：风量、供冷量、供热量、水阻、凝露、凝结水处理。
历次国家抽检中，风机盘管检测不合格的项目主要以噪声和制冷量居多。
GB 50411-2007建筑节能工程施工质量验收规范中10.2.2强制规定“风机盘管机组和绝热材料进场时，应对其下列技术性能参数进行复验，复验应为见证取样送检。
1 风机盘管机组的供冷量、供热量、风量、出口静压、噪声及功率；...现场随机抽样送检；核查复验报告。
检查数量：同一厂家的风机盘管机组按数量复验2%，但不得少于2台”。
国内能完成风机盘管检测任务的是国家空调设备质量监督检验中心，他们承担了国家质
量监督检验检疫总局委托的多次全国风机盘管机组产品的质量监督抽查任务，在行业中具有很高的地位。
性能
风机盘管风量一定，供水温度一定，供水量变化时，制冷量随供水量的变化而变化，根据部分风机盘管产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。
风机盘管供、回水温差一定，供水温度升高时，制冷量随着减少，据统计，供水温度升高1℃时，制冷量减少10%左右，供水温度越高，减幅越大，除湿能力下降。
供水条件一定，风机盘管风量改变时，制冷量和空气处理焓差随着变化，一般是制冷量减少，焓差增大，单位制冷量风机耗电变化不大。
风机盘管进、出水温差增大时，水量减少，换热盘管的传热系数随着减小。
另外，传热温差也发生了变化，因此，风机盘管的制冷量随供回水温差的增大而减少，据统计当供水温度为7℃，供、回水温差从5℃提高到7℃时，制冷量可减少17%左右。
热环境条件是指物理参数对人体的热舒适性所发生的综合作用。
这些物理参数中主要包括空气干球温度、空气的相对湿度，空气流动速度、平均辐射温度、人体的代谢量及衣着等六项。
其中，空气的温度及流动速度是评价风机盘管所提供的热环境舒适条件的重要参数。
历史发展
我国风机盘管的历史、现状和发展我国风机盘管经历了几个不同的变化过程。
初期，对风机盘管机组的认识停留在主要满足风量要求的基础上。
认为只要风量大就满足了要求，就是一台好的风机盘管。
在这种理念的指导下，当时生产的风机盘管机组的主要特征是风量普遍超标，随之带来的是机组噪声大，耗能量大，检测当时生产的风机盘管机组其单位功率制冷量只有40W左右。
由于噪声大，当时的情况是人们在享受空调带来的习习冷风的同时，也不得不忍受烦人的噪声之苦。
为了解决以上问题，国家开始着手修改风机盘管机组产品标准。
近年我国风机盘管制造业快速发展，年产量已从八十年代初的数千台激增到目前的几十多万台，产品性能却长期徘徊于国外七十年代水平。
这种低水平下的快速增长，前景不容乐观。
八十年代中期，以美国特灵、约克、开利等公司为代表的国外风机盘管制造业，已相继完成了产品的更新换代，并推出了一代全新产品。
当时我国空调行业正陶醉于国产风机盘管在冷量、噪声等孤立参数上接近国外产品而忽略了综合性能和使用效果上的真实差距，以致这次产品更新换代未能在我国空调界引起任何反响。
实际上，国外最新一代风机盘管无论在性能、品种及空调上都要领先于我国产品。
应用现状
风机盘管机组的应用现状：由于风机盘管系统具有易于调控、便于安装、造价低等优点，所以其应用领域不断扩展，产品类型也在不断增加。
当传统的大型集中式空调与分体式家用空调都不能满足现代文明对人居环境档次和居住管理要求的时候，户式中央空调的概念应运而生，风机盘管机组在其中担当了不可或缺的角色。
如：风冷式冷热水机组与风机盘管组合式（如特灵）、风冷式冷热水机组与风机盘管和地暖组合式（如清华索兰）、水（地）源热泵机组与风机盘管组合式、风冷冷水机组与家用锅炉和风机盘管组合式（如约克）等等，户式中央空调在中国是近几年才出现的新概念，但在美国已经有近半个世纪的应用经验。
而目前，户式中央空调正成为中国的房地产开发商提高楼盘档次及其业主们改善居住品质的一个条件。
编辑本段风机盘管的保养方法
风机盘管通常直接安装在空调房间内，其供职状态和供职质量将影响到室内的噪声水平和空气质量。
因此必须做好空气过滤网、滴水盘、盘管、风机等主要部件的日常维护保养供职，保证风机盘管正常发挥作用，不产生负面影响。
盘管：盘管担负着将冷热水的冷热量传递给通过风机盘管的空气的重要使命。
为了保证高效率传热，要求盘管的表面必须尽量保持光洁。
但是，由于风机盘管一般配备的均为粗效过滤器，孔眼比较大，在刚开始使用时，难免有粉尘穿过过滤器而附着在盘管的管道或肋片表面。
如果不及时清洁，就会使盘管中冷热水与盘管外流过的空气之间的热交换量减少，使盘管的换热效能不能充分发挥出来。
如果附着的粉尘很多，甚至将肋片间的部分空气通道都堵塞的话，则同时还会减少风机盘管的送风量，使其空调性能进一步降低。
盘管清洁方式可参照空气过滤器的清洁方式进行，但清洁周期可以长一些，一般一年清洁一次。
如果是季节性使用的空调，则在空调使用季节结束后清洁一次。
不到万不得已，不采用整体从安装部位拆卸下来清洁的方式，以减少清洁供职量和拆装供职造成的影响。
