4. 确定广场空间及外部景观空间 ；
5. 分析场地现状及设计任务书的 要求，正确理解题意；
6. 运用所学知识及经验进行方案 推敲；
7. 体现良好的空间感觉及思维；
案例五：场地设计
• 解答提示
1. 主、次入口只能设在南侧道路； 实2.质：主建入筑口总平广面场设只计。能在D地块； 根主连3.据、廊自 次 不综功己入能合能的口穿楼的作只越图能建和建对设筑餐，在内上饮 临南部该侧；娱 市道道大乐郊路题楼道；的为路每一有布道一置选定，择题对普作通外答， 即在 上将自己对选择题所选择的答案进行填涂； 如无公疗共养建楼筑则、应别靠墅近出型入疗口养； 楼需要安静， 活动场在地内应部跟建结筑合保景持适观当布距置离。；
一级注册建筑师场地设计作图解析
场地设计（作图题）考试大纲
检验应试者场地设计的综合设计与实践能力， 包括：场地分析、竖向设计、管道综合、停车场、 道路、广场、绿化布置等，并符合法规规范。
实质：建筑总平面设计。
考生注意事项
参加《场地设计》作图题考试时，考生必须：
与以上四题相比，本题考察考生总平面设计的综合能力，是考生有一定发挥和表达空间的考题，其余四题是唯一答案的纯技术考察。
案例三：室外停车场
案例三：室外停车场
• 解题要点
1. 停车场出入口位置、数量符合规范要 求；
2. 车行道应贯通可进一步理解为车行道 为“口”字形环形通道双侧停车，这 几乎是唯一合理的布置方式。注意不 同车型的车行道宽度；
3. 停车位与已有建筑的防火间布置停车位 为前提，50辆是临界值。注意车位 当量的概念；
2. 已经将基地分为四个地块A、 B、C、D；同时基地只有南侧 临市郊道路，降低了考试难度 。

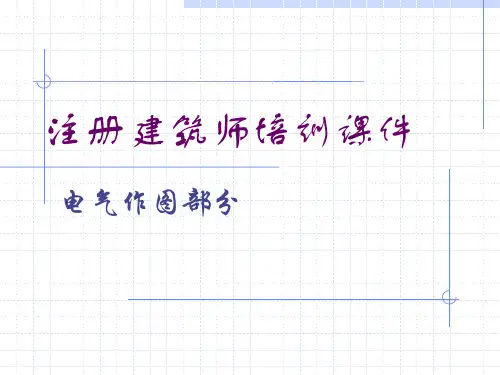

注册建筑师培训课件作图
其他要求
男女厕所各布置600×600mm嵌入式荧光灯一个，镜前采用600 ×1200mm嵌入式荧光灯一个； 合用前室采用600 ×1200mm嵌入式荧光灯一个，均配2根灯管； 清洁间采用吸顶节能灯一个，疏散楼梯间采用吸顶式节能二个； 画出吊顶的分格布置，照明灯具布置应符合吊顶分隔 画出安全出口标志灯和疏散指示灯
关串联 窗帘盒灯在就近墙上设开关，或与床头柜
双控
插 座 的 安 排
插座数量应 满足可移动 电器对插座 的数量、容 量要求 一般安装在 墙上，若对 噪声有要求 则应安装在 地板上
床
头
柜
控
节能钥匙
制
板
强、弱电设备标示
布线，注意标注
会议室照明
照度为200-300lx，如 果有采光窗，则至少 300lx 色温3300-5300K 照度要均匀，连续布灯 限制眩光
垂直穿越
配电中心
接线盒 动力或动力照明配电箱 照明配电箱 事故照明配电箱 多种电源配电箱
常用图例
按纽 电扇（方框可不划） 单相插座（明装、暗装）
（密闭、防爆） 带保护接点的单相插座（明装、 暗装）
（密闭、防爆） 带保护接点的三相插座（明装、 暗装）
（密闭、防爆）
常用图例
插座箱、多个插座 带保护板的插座 有单极开关的插座 电信插座 开关的一般符号 单极开关（明装、暗装、防水、防爆） 双极开关（明装、暗装、防水、防爆） 三极开关（明装、暗装、防水、防爆）
照明设计实例
任务要求：图包括电梯厅、 过厅、男女厕所、清洁间、 疏散楼梯和消防楼梯合用 前疏散楼梯间与管道竖井， 按以下要求完成布置图： 吊顶高度：电梯厅 2600mm，其余房间均为 2500mm. 吊顶采用600×600mm或 600×1200mm平顶板 照明：电梯厅、过厅采用 嵌入式荧光灯，在离地面 高1m处不低于150lx的照 度，要求通过计算查表， 确定灯具数量。
黎志涛讲一级注册建筑师方案作图技巧
①确定场地主次出入口的方位和范围 ②确定场地的“图”“底”关系，包括图形及 位置。 ⑵在“图”中确定三大功能分区（使用、管理、 后勤并与场地主次出入口相对应）。 ⑶对各功能分区进行房间布局，确定相互位置 关系 ⑷确定交通布局。包括楼电梯位置，走廊布置
⑸确定卫生间布局
⑵生理准备 ⑶心理准备 ⑷行为准备 2、进考场后，心跳不要过速 3、考试过程中，目中无人 4、考试结束前，三思而行
三、应试中几个细节问题
1、合理分配考试时间 2、审题要仔细，理解要准确 3、设计重点抓平面功能、流线组织， 避免对细部、局部纠缠
4、做草图时，一定要将草图纸截成小 块，一定要用软铅笔做方案
一级注册建筑师资格考试
建筑设计方案作图
应试要点
一级注册建筑师执业资格考试
建筑方案作图
北京建筑工程学院 张思浩讲授
2011.3
应试要点
仔细审题 抓住关键
考试时间虽紧，但一定要仔细看清题意，抓住设计问题的关键所 在。不同功能类型的建筑设计都有其特有的关键性问题。例如，航站楼 设计的关键在于进出港人流、物流的流线和流程安排；病房楼设计的关 键在于洁、污隔离以及病房朝向；法院审判楼设计一定要把公众活动和 法院内部活动在空间上加以严格区分，特别是犯罪嫌疑人羁押区的独立 和隔离很重要；住宅设计成败的关键则在于必须满足用地控制、日照间 距等规划要求和住宅套型、套数、主要房间的量形质标准符合题意；体 育俱乐部设计和住宅设计相似，并没有复杂的功能、流线关系，因而看 重的是各项体育设施的空间和场地在数量上的满足；公交客运站设计同 航站楼类似，功能分区和流线组织是关键；大使馆4个功能区的分隔与 联系则是应当首先安排好的主要问题。在审题上不妨稍微多花些时间， 争取对题意有尽量准确的理解，而不要急于动手画图。
一级注册建筑师建筑方案作图总结360分钟的运用
方案作图总结360分钟的运用1、读任务书，10分钟。
2、计算分区面积，10分钟。
3、确定场地出入口，5分钟。
4、分区，5分钟。
5、柱网，10分钟。
6、小草图，50分钟。
7、定稿图，120分钟。
8、描图。
2小时。
9、总平面。
30分钟。
方案设计是一个从无到有的设计过程，要通过不断练习形成自己的设计方法和设计步骤，设计过程中要抓住几个重点：功能分区、流线、采光、疏散以及任务书中的具体要求。
我的设计步骤是这样的：1、读任务书，10分钟。
这是我设计方案的第一步，当然第一遍读完不会记住多少东西，只是大致了解一下让设计一个什么建筑。
以后的每一步都要读任务书，确定出入口需要读、分区需要读、柱网需要读、流线更需要读。
可以说读任务书贯穿设计的始终，一切要从任务书出发，一切要满足任务书的要求，千万不要自己设计过博物馆，就不看任务书，按照自己曾经设计过的实例进行设计。
切记，应该按照任务书进行设计。
读任务书主要看任务书、制图要求、功能关系图、场地地形图。
大致了解任务书的各项要求，包括场地条件、内部流线限制等，此时不可能记住具体要求，只能是大致了解一下。
2、计算分区面积，10分钟。
主要看面积表，计算出每层各个分区的面积，这一步的目的是帮助知道一层二层分别有几个分区，每个分区面积大约多大，同时看一下每个房间后面的备注，了解下每个房间有什么要求（例如：博物馆的通廊要求看湖，兼休息等）。
计算分区面积时要把交通面积算出系数加到各分区中，此时的计算结果在以后的分区以及画小草图时会用到。
最后要算出一二层的面积差。
3、确定场地出入口，5分钟。
此时又要读任务书，根据任务书中的具体要求，确定主出入口、车辆出入口、内部人员出入口等，结合着功能关系图，确定建筑各个分区的出入口。
这里涉及到场地车辆出入口距城市道路交叉口红线70米的要求。
近几年的考试这步很简单了，任务书里甚至告诉你了，即使不明的告诉也做了暗示，比如“主要人流从东侧进出“等，场地的主出入口供公众进出，次出入口一般供内部人员、贵宾、车辆等进出。
一级注册建筑师场地设计作图解析学习资料
道宽度和有效利用场地；
4. 残疾人停车位一般应靠近考题中公共 建筑；如无公共建筑则应靠近出入口 ；
场地设计（作图题）解析
9
案例四：场地地形
场地设计（作图题）解析
10
案例四：场地地形
• 解题要点
1. 充分理解等高线的意义； 2. 清楚挡土墙的图例 （不是
18
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
19Leabharlann 护坡）； 3. 清楚挖填方的概念；
• 解答提示
1. 根据广场标高为5.00m，挡 土墙高度不应大于3m等条 件，可确定广场范围；
2. 挡土墙长度主要判断依据是 等高线位置；
3. 广场紧靠道路红线布置，平 面为正方形，决定广场南侧 边界；
4. 填方区为广场内低于5.00等 高线的区域；
场地设计（作图题）解析
11
案例五：场地设计
场地设计（作图题）解析
12
案例五：场地设计
• 本题特点
1. 与以上四题相比，本题考察考 生总平面设计的综合能力，是 考生有一定发挥和表达空间的 考题，其余四题是唯一答案的 纯技术考察。
2. 已经将基地分为四个地块A、 B、C、D；同时基地只有南侧 临市郊道路，降低了考试难度 。
4. 范围斜线不宜过密，以节省时间。
场地设计（作图题）解析
5
案例二：场地剖面
场地设计（作图题）解析
6
案例二：场地剖面
场地设计（作图题）解析
• 解题要点
1. 防火间距：适用规范（“多规”、“高规”）、建筑物耐火等级。 2. 日照间距=建筑高度X日照间距系数；会所及已建商业建筑无日照要求。
谈：注册建筑师之建筑方案设计作图五技巧
巧谈：注册建筑师之建筑方案设计作图五技巧建筑师考试之建筑方案设计作图五步技巧建筑方案设计科目的考试只看结果，不看过程，这与学校课程设计既看重设计结果，更强调设计过程不一样。
因此，要把任务书规定的图纸内容全部表达出来十分关键。
这就要求应试者在对建筑方案设计作图考试的审题方法、解题方法、快速作图、时间把握上充分的认识，只有这样才能在考试有条不紊进行。
在第二章中，我们就建筑方案设计全过程各个设计阶段的设计方法作了较详细地阐述，其目的是提醒应试者在进行建筑方案设计的创作过程中要特别注重对设计问题的思考，要遵循设计程序正确展开设计工作，而不是陷入“排平面”的画图中。
尽管考试时间短促，但应试者只要具备较扎实的设计基本功底，又能较娴熟地运用快速设计技巧，应该说任何试题都是不在话下的。
当然，设计的基本功底不能靠应试前的临阵磨枪，突击训练。
那确确实实要靠长期设计实践的潜移默化、心领神会而积累起来的。
而熟练掌握快速设计技巧应该说也是一位建筑师长期设计实践所达到的设计水平。
不过，对于某些应试的设计技巧指点一下，对应试者来说是会有帮助的。
那么，什么是建筑方案设计的应试技巧呢?下述四个方面提醒应试者要注意第一节审题方法做任何一项建筑设计之前，设计者首先要看懂设计任务书这是不言而喻的，问题是“懂”到什么程度，各应试者就大相径庭了。
有的应试者囫囵吞枣，一知半解就开始动手设计画图，其结果是非但欲速不达，还可能使设计方案跑题。
那么怎样看“懂”设计任务书呢?审题方法一、通读一遍全文并浏览地段条件图应试者接到试卷后，从项目标题开始，逐项内容一直看下来，直至试卷最后可能有的附带说明，以便尽快对试题先获得一个整体的概况印象。
此时，你首先要在脑中建立起一个设计目标的概念：试题要我设计什么?有多大面积规模?地段条件有哪些外在因素?此时在脑中同时搜索，我经历过这类型建筑的设计实践没有?或者体验过这类型建筑的生活没有?或者了解过这类型建筑的实例资料没有?上述这些问题都是脑中一闪念，而不是刻意去追忆。
注册建筑师执业资格考试作图精华总结(四)
注册建筑师执业资格考试作图精华总结(四)注册建筑师执业资格考试作图精华总结(四)注册建筑师执业资格考试作图精华总结(四)最后一题主要是考察应试者以规划为主的综合设计，不过该题型也有特点（实际工作不会这样），那就是所有单体尺寸确定，目前看来，单体建筑有8~9个，分区不少于3个，出入口不少于2个，可能有道路路线不交叉（由于分区），小广场数同分区数，局部绿化，停车场必有。
难度比2001前稍有提高我的技巧：1：分区设计时剪纸片，毕竟不是大师，手构尺度太差--不要追求毫米级精度，90秒搞定，然后在图纸上摆-----记住答案大部分是唯一的，有些年份可能多选择(2004)，但是一定要记住：解决分区设计主要问题是确定各分区的位置。
各分区及其单体有如下特征，比如动净特征，洁污特征，主次特征（2001年的发射塔，许多人把其附属办公楼当作主要建筑，结果规划失败--没有把景观、交通给他），人流数及走向特征，物流走向特征，日照景观要求等，如果分区位置满足这些明示及隐含（考点大多再这儿）要求，大分有哪。
2：道路系统：设计环道，满足规范，解决主要出入口、次要出入口位置（道路主要分在这），道路宽度等3：停车及绿化：简单示意即可，不要犯常识性错误得分要则：1：不要指望得高分，因为是负分制，小毛病也可以扣不少分2：尽量使自己拿18分，在道路系统部分少犯标高、宽度等小毛病，停车部分不要犯常识性错误3：不要漏项，在分区阶段少花时间，留30分钟细化道路，绿化，必要尺寸，标高，不能失掉不应丢的分2003管线综合题出得有问题，管线综合毕竟市政方面人士是专家，有一些具体到技术层面的规定与建筑总图，规划专业不一样。
出题也不好出，因为规范规定得过于死，这样太古板，不能考察设计人员能力，难一点又超出建筑师能力范围---这一点很像结构计算题。
管线综合恐怕以后不会出，这部分内容还是知识题出比较好，作图无非是：管沟尺寸定位（埋深，间距），管沟构造作法，管子水平布置（答案可能比较多，和场地排水一样），管道竖向层次、间距、埋深，共同沟设置，检查井设置-------不好出题2003年两点：共同沟设置，埋深，结果在批改卷是就有批评,共沟没有答案是规范同意的，得分答案规范是不宜，埋深计算方法不严谨，虽然答案算法也算对（埋深算法很多）我认为以后考试的话可能是管线水平布置及检查井设计---至少建筑师做规划时要考虑到这些因素比如建筑物给污水，雨水，电线，暖管的进出同市政道路交接土方计算几乎是必考内容，考试一般要求：土方平衡，挖方、填方量最少---可以看看土方计算方法（都是近似计算），但考试是自要求我们有初中生的数学水平就可哪，曾出过场地标高调整的题，需要计算填、挖防量，还要画等高线---你看看老考题就明白啦停车场设计心得：停车场设计据说是最难得分，经常这道题被扣成0分，我的拙见，请同见谅1：一定要明白，为何停车场要设环道，而不能设尽端式道路-----因为端头的车不好出车，所以考试是不可能出现尽端式道路设计的，实际设计有时可能出现，但也要留倒车位。
一级注册建筑师考建筑作图应试指南
食品常温库 *生鲜卸货处 生 生鲜卸货停车间 鲜 食品冷藏库 食品冷冻库 辅助用房
建筑面积 （m²）
640 80 40 80 30 80 320 360 180 180 180 180 150 150 80 54 54 54 1000 210
54 80 144
54 80 80 72
图2 功能关系图
作小草图： 较正确的处理方法是将交通面积按比例分配给各功能区。已知国内
出港3200㎡，国内进港2225㎡，国际进出港2375㎡，共7800㎡；交通面 积1220㎡。
画小草图时，将交通面积分配到各功能分区：
国内出港：3200
+
3200 7800
×
1220
=
3200
+
0.41 × 1220
国内进港：2579 ×150格43格，取8×6=48格 9020
3700
国内出港：
×150=61格，取8×8=64格
9020
2741
国际进出港：
9020
×10格=46格，取8×6=48格
图3 小草图
例题：试做某超级市场小草图 超级市场总建筑面积：12440㎡，首层建筑面积：6200㎡；二层建筑
面积：6240㎡。建设用地如图示： 面积要求：
门急诊 图书馆 博物馆
10
15
15
3
10
5
5
20
20
5
10
10
1
1
1
2013 超市
15 12
20 3 1
单线作图
粗糙不 粗糙不 粗糙不 粗糙不 粗糙不 清3 清3 清3 清3 清3
国家一级注册建筑师考试复习技术作图06
本文由ｌｉｃｈｅｅｌｏｖｅ贡献 ｄｏｃ文档可能在ＷＡＰ端浏览体验不佳。
建议您优先选择ＴＸＴ，或下载源文件到本机查看。
建筑剖面 １． ２． ３． ４． ５． ６． ７． ８． ９． １０． １１． １２． ３ 轴处最高点的标高是多少坡顶 ７．２００ １ 轴和 ４ 轴处的基础埋深分别是多少基底－１．１５０，－３．４００ １～４ 轴剖到的梁有几根防水 １ 处垂直，二层以上水平防水 ３ 处 １～４ 轴看到的梁有几根１～４ 轴，剖梁 ７ 根 剖到的门有几扇１～４ 轴，看梁 ４ 处 剖到的窗有几个剖、看到水平栏杆 ２ 处 看到的门窗共有几个剖到门 ３ 处 剖到和看到的水平栏杆有几处剖到窗 ２ 处 看到的玻璃砖窗有几个看到门窗 ２ 处 女儿墙的转折点有几处看到玻璃砖洞 ３ 处 竖向的防水层和防潮层各有几处女儿墙墙面转折 ４ 处 （２ 处？ ３ 处？ 此处有争议） ２ 层以上的防水层有几处剖到悬挑踏步板 ６ 块 第二题构造题： （公建）残疾人楼梯大样 （大样 １：栏杆立面；大样 ２：扶手和墙连接；大样 ３：栏杆和踏步连接；大样 ４：顶层栏杆扶手和墙连接；大样 ５：踏 步大样） １３． 大样 １ 的形式是怎样的（是否要伸出和下弯） 扶手要水平伸出 ３００ 和端部下弯 １４． 大样 ２ 扶手与墙是怎样连接的（扁钢与扶手在底部还是侧面连接，用木螺丝还是膨胀螺栓） 在底部用木螺丝与扁铁连接 １５． 扶手的高度扶手高 ８５０－９００ １６． 扶手与墙面的距离是多少４０－５０ｍｍ １７． 扶手最大的尺寸４５ｍｍ １８． 栏杆和踏步连接的形式（预留孔洞还是直接伸入踏步）与预埋件焊接 １９． 顶层栏杆扶手和墙连接的形式（预留孔洞还是直接伸入墙面）预留孔洞，把扁铁插入，并用水泥填孔 ２０． 踏步的最大高度和形式是什么（踏面和踢面是否平齐）１５０ｍｍ 高，要平齐 第三题：结构题（筒中筒结构）布置柱，剪力墙，内筒连梁，外筒连梁，内外筒之间的梁，柱距＜４０００，柱宽 １４００ ２１． ２２． ２３． ２４． ２５． ２６． ２７． ２８． ２９． ３０． １～４ 轴有几个开间９ Ａ～Ｄ 轴有几个开间８ Ａ 轴外筒上有几根连梁９ 电梯间内有几根剪力墙的连梁（内筒的除外）６ 内筒有几根连梁６ 内筒除电梯间外，平行 ｂｃ 轴的剪力墙有几根４ ＣＤ 轴和 ２ｘ３ 轴之间有几根内外筒之间的连梁６ 外筒有几根角柱０ 内筒有几根角柱０ 连接内外筒的梁中有几根斜梁（转角梁）４ 有争议的问题如下： １。
一级、二级注册建筑师-——作图题介绍
1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度,以及施工的具体要求,确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好.2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系.同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上,以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿,经检查无误后，按“国标”规定的线型加深图线.铅笔加深或描图上墨时,一般顺序是：先画上部,后画下部；先画左边，后画右边;先画水平线，后画垂直线或倾斜线；先画曲线,后画直线.建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线.2）定门窗洞的位置，画细部,如楼梯、台阶、卫生间等.3）经检查无误后,擦去多余的图线,按规定线型加深.4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明.在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例,以表明方位。
最后,在平面图下方写出图名及比例等.2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3)画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个,其余的只画外轮廓。
4）检查无误后加深图线,并注写标高、图名、比例及有关文字说明.3．剖面图的画法步骤1)画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2)画出楼板、屋顶的构造厚度,再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。
