光纤光缆的结构与分类

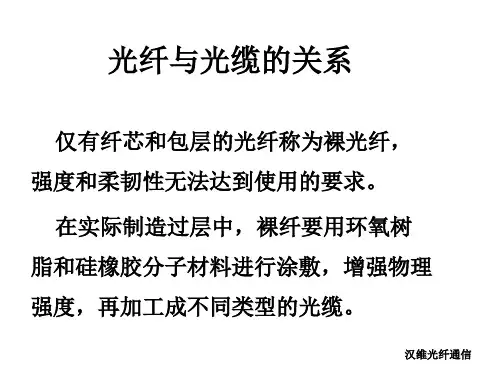

光缆的组成构造和分类
层绞光缆认线序的照片
1、所有束管的颜色不同，网 、所有束管的颜色不同， 络和有线电视的区别。 络和有线电视的区别。 2、束管由相临的1根红管、 、束管由相临的 根红管、 根红管 1根绿管和几根白管组成，常 根绿管和几根白管组成， 根绿管和几根白管组成 用的有红头绿尾、绿头红尾、 用的有红头绿尾、绿头红尾、 红绿白等排列方式
汉维光纤通信
室内紧套式布线光缆
汉维光纤通信
8字型 字型EPON室内光缆 室内光缆 字型
汉维光纤通信
8字自承式 字自承式EPON室内光缆 字自承式 室内光缆
汉维光纤通信
室外光缆的命名和代表含义
1、GYTS和GYTA表示此光缆由光纤松套管、金属中心加强件、缆芯填 、 表示此光缆由光纤松套管、 和 表示此光缆由光纤松套管 金属中心加强件、 充油膏、轧纹金属带粘结PE护套 组成，一般用在架空和管道。 充油膏、轧纹金属带粘结 护套 组成，一般用在架空和管道。 2、GYTA53和GYTY53表示此光缆是金属加强构件、松套层绞填充式、 、 表示此光缆是金属加强构件、 和 表示此光缆是金属加强构件 松套层绞填充式、 聚乙烯粘结内护套、皱纹钢带铠装、聚乙烯外护层的通信用室外光缆。 聚乙烯粘结内护套、皱纹钢带铠装、聚乙烯外护层的通信用室外光缆。 是直埋光缆。 是直埋光缆。 3、GYXTW表示此光缆是中心管松套填充式、夹带平行钢丝的钢 聚乙烯 、 表示此光缆是中心管松套填充式、 表示此光缆是中心管松套填充式 夹带平行钢丝的钢-聚乙烯 粘结护套的通信用室外光缆。一般不大于12芯纤芯 可用于架空和管道。 芯纤芯。 粘结护套的通信用室外光缆。一般不大于 芯纤芯。可用于架空和管道。 4、架空光缆和管道光缆要求要轻一点，多选GYXTW和GYTS，而直埋 、架空光缆和管道光缆要求要轻一点，多选 和 ， 光缆要考虑光缆的抗拉抗压能力，最好选GYTA53 ，也可选 也可选GYXTW和 光缆要考虑光缆的抗拉抗压能力，最好选 和 GYTS。 。
光缆相关知识点总结大全
光缆相关知识点总结大全一、光缆的基本概念光缆是由一根或多根以及相关的附件组成的，具有光学传输特性的传输介质。
它主要由光纤、包层、护套和其它特种组件组成。
光缆的主要优势在于传输速度快，传输容量大，抗干扰能力强，且具有较长的寿命。
二、光缆的分类1.按照构造方式分类光缆可分为裸光缆、光缆、光纤连接线、光纤分支线等，根据用途不同有专门化设计的光缆。
2.按用途分类（1）室内光缆室内光缆广泛用于办公楼、商场、工厂等建筑室内的通信传输。
（2）室外光缆室外光缆主要用于户外跨越、管道线路或者敷设在光缆护套和管道内。
3.按传输介质分类（1）单模光纤单模光纤能够传输单一的波长，适用于大直径光纤，传输距离较远。
（2）多模光纤多模光纤可以传输多个波长，适用于小直径光纤，传输距离较短。
4.按结构分类（1）中心缆中心缆光纤芯是缆芯的集中分布，轴向拉伸，属于裸光缆，抗拉伸性和抗外界环境的性能非常好。
（2）分支缆分支缆主要用于光缆敷设到分支状终端的应用环境。
三、光缆的光学原理光纤的基本结构是由两种不同的介质组成，即外层护套（包层）和内核。
内核是折射率比包层小的树脂和显微的玻璃纤维组成。
包层的折射率通常较小，使内核中“驻波光”的传播。
光沿内核表面传播，在不同折射率的内核与包层之间，会产生反射现象。
四、光缆的基本特性1. 低损耗光缆的传输介质是光纤，几乎不受材料自身的损耗，且具有较低的传输损耗。
2. 高带宽光缆传输带宽较大，可传输大量数据，适用于大容量数据传输。
3. 高速度光缆传输速度快，可满足高速数据传输的需求，能够满足未来通信技术的需求。
4. 抗干扰能力强光缆传输时不易受到电磁干扰，是一种抗干扰能力较强的传输介质。
5. 灵活性光缆可以弯曲安装，对应用环境的要求不高，非常灵活。
光缆在现代通信领域占据了非常重要的地位，在未来通信网络中仍将发挥重要作用。
对光缆的深入了解，有助于提高通信网络技术水平，促进通信网络技术的发展。
光纤光缆的结构与分类
石英系列光纤以SiO2为主要材料 按光纤组成材料划分 多组分光纤材料由多组成分组成 液芯光纤纤芯呈液态 塑料光纤以塑料为材料 阶跃型光纤SIF 光纤种类 按光纤纤芯折射率分布划分 渐变型光纤GIF W型光纤 单模光纤SMF 按光纤传输模式数划分 芯径 多模光纤MMF
一次涂覆层
纤芯 包层
套层
一次涂覆层 包层 纤芯
套层
光纤的结构示意图
二、光纤分类 根据光纤的折射率、光纤材料、传输模式、光纤用途和制造工艺,有如下几种分类方法： 1．阶跃型和梯度型光纤根据光纤的折射率分布函数 阶跃光纤的纤芯与包层间的折射率阶跃变化的,即纤芯内的折射率分布大体上是均匀的,包层内的折射率分布也大体均匀,均可视为常数,但是纤芯和包层的折射率不同,在界面上发生突变. 梯度光纤纤芯内的折射率不是常量,而是从中心轴线开始沿径向大致按抛物线形状递减,中心轴折射率最大.
阶跃型光纤SIF：纤芯折射率呈均匀分布,纤芯和包层相对折射率差Δ为1%～2%. 渐变型光纤GIF：纤芯折射率呈非均匀分布,在轴心处最大,而在光纤横截面内沿半径方向逐渐减小,在纤芯与包层的界面上降至包层折射率n2. W型光纤双包层光纤：在纤芯与包层之间设有一折射率低于包层的缓冲层,使包层折射率介于纤芯和缓冲层之间.可以实现在1.3～1.6μm之间色散变化很小的色散平坦光纤或把零色散波长移到1.55μm的色散位移光纤.
色 散 位 移 光 纤
巧妙地利用光纤材料中的石英材料色散与纤芯结构色散的合成抵消特性,就可使原在1.3μm段的零色散,移位到1.55μm段也构成零色散.因此,被命名为色散位移光纤 DSF：DispersionShifted Fiber.
色 散 位 移 光 纤
在光通信的长距离传输中,光纤色散为零是重要的,但不是唯一的.其它性能还有损耗小、接续容易、成缆化容易和工作中的特性变化小包括弯曲、拉伸和环境变化影响.DSF就是在设计中,综合考虑这些因素.

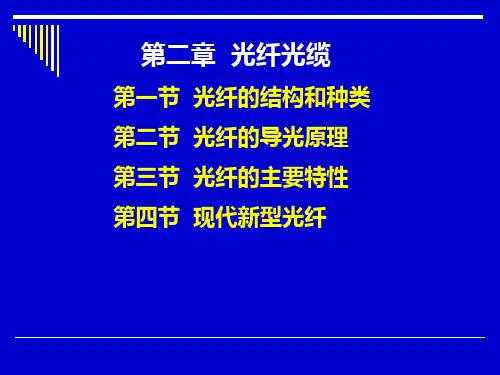

第二章光纤的结构和种类
r≤a r＞a ＞
a为纤芯半径 ；g为纤芯折射率 为纤芯半径 为纤芯折射率 分布指数； 为相对折射率差。 分布指数；△为相对折射率差。
△是表征纤芯折射率与包层折射率 差的大小的一个物理量， 差的大小的一个物理量，这个物理量直 接影响着光纤的性能。 接影响着光纤的性能。当n1与n2差别极 趋近于n 小(n1趋近于n2)，这种光纤称弱导波光 纤。目前应用的通信光纤常为弱导波光 纤。 2 ∆ = (n12 − n 2 )/ 2 n12 弱导波光纤相对折射率差△ 弱导波光纤相对折射率差△可近似为 相对折射率差
∆ ≈ (n1 − n2 )/ n1
不同g值的折射率分布 不同 值的折射率分布 n n1 2 g=1 n2 ∞
n(r)= n 1− 2∆ (r / a ) 1
[
1/2 g 1
]
g＝∞时为阶跃光纤 ＝ 时为阶跃光纤 g＝2时为平方律折射率 ＝ 时为平方律折射率 分布光纤 g=1时为三角形折射率分布 时为三角形折射率分布
二次涂覆层 一次涂覆层
··
紧套管 松套管
两种多心型芯线结构
1、带状光纤芯线 、 聚酸酯带 光纤涂覆层
裸纤
粘合剂
一个光纤带由几十至数百根光纤组成， 一个光纤带由几十至数百根光纤组成，并且 一个光纤带的接续可以一次完成，以适应大量光 一个光纤带的接续可以一次完成， 纤接续、安装的需要。特别适合用作用户光缆。 纤接续、安装的需要。特别适合用作用户光缆。
4、按光纤的材料分类 根据光纤的组成材料不同，可分为四种。 根据光纤的组成材料不同，可分为四种。 (1)石英玻璃光纤。（最常用） 石英玻璃光纤。 最常用） (2)多组分玻璃光纤(氧化物光纤)。 多组分玻璃光纤(氧化物光纤) (3)石英芯、塑料包层光纤。 石英芯、塑料包层光纤。 (4)塑料光纤。 塑料光纤。
写出按结构分类的三种常用光缆的优缺点和适用场合
在信息传输领域，光缆是一种非常常见且重要的传输介质。
它采用光纤作为传输媒介，能够以光信号的形式传输数据，具有高速、大容量和抗干扰等优势。
但是，不同结构的光缆在实际应用中各有优缺点，适用场合也不尽相同。
本文将对按结构分类的三种常用光缆的优缺点和适用场合进行全面评估和探讨。
1. 单模光纤光缆单模光纤光缆是一种采用单模光纤作为传输媒介的光缆。
它的优点主要包括传输损耗小、传输距离远、传输速率高等。
单模光纤光缆适用于需要远距离、大容量、高速传输的场合，比如长距离通信和数据中心互联等。
但是，它的制作和维护成本较高，对连接设备的精度要求也较高，因此在一些短距离、成本敏感的场合可能并不适用。
2. 多模光纤光缆多模光纤光缆采用多模光纤作为传输媒介，具有制作成本低、适用范围广的特点。
它适用于短距离通信和局域网等场合，能够满足一般数据传输的需求。
但是，由于多模光纤光缆在传输损耗、带宽和传输距离等方面的限制，对于一些需要高速、大容量、远距离传输的场合并不适用。
3. 弹性光纤光缆弹性光纤光缆是一种结构特殊的光缆，具有较强的韧性和抗拉性能。
它适用于需要弯曲、伸缩、抗压等特殊环境的场合，比如室内布线、机柜内部连接等。
弹性光纤光缆在一些特殊场合能够发挥出其它光缆无法比拟的优势，但是在传输距离和传输损耗等方面也存在一定的限制。
不同结构的光缆在实际应用中有各自的优缺点和适用场合。
在选择光缆时，需要充分考虑实际需求和环境因素，选择最适合的光缆类型。
随着技术的不断发展和创新，光缆技术也在不断进步，未来会有更多更优秀的光缆出现，满足不同应用场景的需求。
在本文中，通过对单模光纤光缆、多模光纤光缆和弹性光纤光缆的优缺点和适用场合进行探讨，可以更深入地了解不同结构光缆的特点和应用范围，有利于读者在实际应用中做出正确的选择。
个人观点和理解：我认为，在不同的应用场合和需求下，选择适合的光缆是非常重要的。
在实际工程中，我们需要根据具体情况综合考虑光缆的技术参数、成本和环境因素，以便选择最合适的光缆类型。

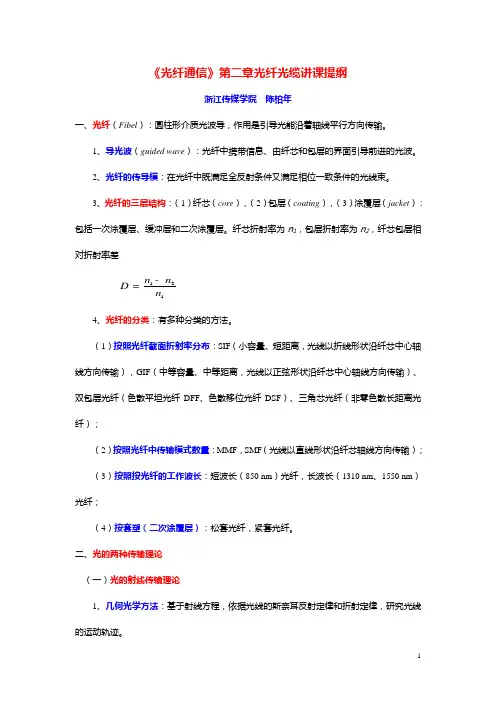

《光纤通信》第二章讲课提纲
《光纤通信》第二章光纤光缆讲课提纲浙江传媒学院 陈柏年一、光纤（Fibel ）：圆柱形介质光波导，作用是引导光能沿着轴线平行方向传输。
1、导光波（guided wave ）：光纤中携带信息、由纤芯和包层的界面引导前进的光波。
2、光纤的传导模：在光纤中既满足全反射条件又满足相位一致条件的光线束。
3、光纤的三层结构：（1）纤芯（core ），（2）包层（coating ），（3）涂覆层（jacket ）：包括一次涂覆层、缓冲层和二次涂覆层。
纤芯折射率为n 1，包层折射率为n 2，纤芯包层相对折射率差121n n n -D =4、光纤的分类：有多种分类的方法。
（1）按照光纤截面折射率分布：SIF （小容量、短距离，光线以折线形状沿纤芯中心轴线方向传输），GIF （中等容量、中等距离，光线以正弦形状沿纤芯中心轴线方向传输）、双包层光纤（色散平坦光纤DFF 、色散移位光纤DSF ）、三角芯光纤（非零色散长距离光纤）；（2）按照光纤中传输模式数量：MMF ，SMF （光线以直线形状沿纤芯轴线方向传输）；（3）按照按光纤的工作波长：短波长（850 nm ）光纤，长波长（1310 nm 、1550 nm ）光纤；（4）按套塑（二次涂覆层）：松套光纤，紧套光纤。
二、光的两种传输理论（一）光的射线传输理论1、几何光学方法：基于射线方程，依据光线的斯奈耳反射定律和折射定律，研究光线的运动轨迹。
2、光纤的几何导光原理：光纤是利用光的全反射特性导光；3、突变型折射率多模光纤主要参数：（1）光线轨迹: 限制在子午平面内传播的锯齿形折线。
光纤端面投影线是过园心交于纤壁的直线。
（2）光纤的临界角θc ：只有在半锥角为θ≤θc 的圆锥内的光束才能在光纤中传播。
（3）数值孔径NA ：入射媒质折射率与最大入射角（临界角）的正弦值之积。
与纤芯与包层直径无关，只与两者的相对折射率差有关。
它表示光纤接收和传输光的能力， NA 通常为0.18～0.23。
光纤光缆的基本知识
光纤光缆的基本知识一、内容描述首先让我们先来了解一下光纤光缆是什么，光纤光缆简单来说，就是一种用光信号来传输信息的线缆。
它是由玻璃或者塑料制成的一根细细的线，里面隐藏着强大的能量和信息传输能力。
就像我们生活中的快递小哥一样，光纤光缆是信息传输的快递员，快速、稳定地把我们的数据、声音、图像等送到目的地。
接下来我们就来详细说说光纤光缆的一些基本知识。
1. 光纤光缆的概念与重要性光纤光缆这个词，听起来好像很高科技，但其实它已经成为我们生活中不可或缺的一部分了。
光纤光缆是什么？简单来说就是一种用光信号传递信息的通信线路，它里面藏着一根细细的玻璃丝或者塑料丝，通过这丝“光的高速公路”，信息就像光一样快速地传输着。
你可能想不到，无论我们打电话、上网冲浪，还是看电视节目，背后都有光纤光缆在默默支撑着我们的通信需求。
那么光纤光缆的重要性体现在哪里呢？首先它的传输速度非常快，能够迅速传递大量的信息。
其次光纤光缆的抗干扰能力强，不容易受到电磁干扰或天气的影响。
因此它在我们的日常生活中扮演着越来越重要的角色，光纤光缆技术的发展让信息的传递变得更快更方便，也给我们的生活带来了更多乐趣和便利。
每一次的拨通电话、每一条的信息传递背后，都是光纤光缆的默默付出。
现在你是不是对光纤光缆有了更深的认识和感慨呢？接下来我们将更深入地探讨光纤光缆的其他基本知识。
2. 光纤光缆的应用领域简介好的接下来让我为您撰写关于《光纤光缆的基本知识》中的“光纤光缆的应用领域简介”的部分：您知道吗？如今我们生活中的许多地方，都离不开小小的光纤光缆呢。
咱们一起来看看它们究竟应用在哪些地方吧！光纤光缆的广泛应用真可谓是无处不在呢！从城市的高楼大厦到偏远山区的小村落，都有它们的身影。
首先最明显的应用就是在通信领域了，无论是电话、手机还是互联网，光纤光缆都扮演着传输信息的角色，它们像信息的超级快递员一样，将信息快速准确地送达千家万户。
不仅如此光纤光缆还广泛应用于有线电视信号的传输，让我们的电视节目更加清晰稳定。
光纤光缆的基础知识
光纤光缆的基础知识一、光纤1．光纤的定义光纤是光导纤维的简称，即用来通光传输的石英玻璃丝。
2．光纤的结构组成和作用1）光纤的构成：光纤是由光折射率较高的纤芯和折射率较低的包层组成，为了保护光纤不受外力和环境的影响，在包层的外面都加上一层塑料护套（也叫涂覆层）。
2）光纤各组成部分的作用：纤芯：siO2+GeO2（作用是导光通信）包层：siO2(作用是使全反射成为可能)涂覆层：光固化丙烯酸环氧树脂或热固化的硅酮树脂（作用是防止光纤表面受损产生微裂纹，将光纤表面与环境中的水分、化学物质隔开，防止已有的微小裂纹逐步生长扩大）3．光纤的分类A：按组成光纤的材料分类：玻璃（石英）光纤、塑料光纤；B：按光纤横截面上折射率分布分类：有突变型光纤(普通单模光纤)、渐变型光纤(多模光纤)、阶跃型光纤等；C：按光纤传输模式分类：多模光纤、单模光纤等。
单模光纤中光偏振状态要传输过程中是否保持不变，又可分为偏振模保持光纤和非偏振模保持光纤；D：按工作波长窗口分类：长波长光纤和短波长光纤等注：单模光纤是指只能传输一种模式（基模或最低阶模）的光纤，其信号畸变很小。
多模光纤是一种能承载多种模式的光纤，即能够允许多个传导模的通过。
模是指光在光纤中的传输方式（单模/多模）。
单模光纤具有很小的芯径，以确保其传输单模，但是其包层直径要比芯径在十多倍，以避免光的损耗。
单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信媒介，在全世界得到及为广泛的应用。
4．光纤的特性A：几何特性和光学特性（主要针对单模光纤）纤芯直径：A、多模光纤（50um/62.5um两种标称直径）B、单模光纤（8.3um）包层直径：125.0±1.0um包层不圆度：≤1.0%涂层外径：245±5.0um纤芯、包层同心度：≤0.5um翘曲度：曲率半径≥4.0m模场直径：指光纤中基模场的电场强度随空间的分布。
它描述了单模光纤中光能集中程度的参量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按光纤组成材料划分
石英系列光纤（以SiO2为主要材料） 多组分光纤（材料由多组成分组成）
液芯光纤（纤芯呈液态）
塑料光纤（以塑分布划分
阶跃型光纤（SIF） 渐变型光纤（GIF） W型光纤
按光纤传输模式数划分
单模光纤（SMF） 多模光纤（MMF ）
ITU-T建议的光纤分类
2020
演讲完毕 谢谢观看
l G.651光纤:渐变多模光纤，工作波长为1.31μm和1.55μm，在1.31μm 处光纤有最小色散，而在1.55μm处光纤有最小损耗，主要用于计算机 局域网或接入网。
l G.652光纤：常规单模光纤，也称为非色散位移光纤，其零色散波长为 1.31μm，在1.55μm处有最小损耗，是目前应用最广的光纤。
第二讲 光纤光缆的结构与分类
主要内容
主要内容 光纤的结构 光纤的分类 光缆的结构 光缆的分类
教学重点 ●掌握光纤的结构和分类 ●掌握光纤的特性 ●掌握光缆的结构和分类
光纤的结构
l 纤芯位于光纤中心，直径2a为5～75μm, 作用是传输光波。 l 包层位于纤芯外层，直径2b为100～150μm,作用是将光波限制在纤芯中。 l 纤为芯 了和使包光层波即在组纤成芯裸 中光传纤送，，两应者对采材用料高进纯行度不二同氧掺化杂硅，（使S包iO层2材）料制折成，射但率
l G.653光纤：色散位移光纤，在1.55μm处实现最低损耗与零色散波长一 致，但由于在1.55μm处存在四波混频等非线性效应，阻碍了其应用。
l G.654光纤：性能最佳单模光纤，在1.55μm处具有极低损耗（大约 0.18dB/km）且弯曲性能好。。
l G.655光纤：非零色散位移单模光纤，在1.55μm～1.65μm处色散值为 0.1～6.0ps/（nm.km），用以平衡四波混频等非线性效应，适用于高 速（10Gb/s以上）、大容量、DWDM系统。
n2比纤芯材料折射率n1小，即光纤导光的条件是n1＞n2。 l 一次涂敷层是为了保护裸纤而在其表面涂上的聚氨基甲酸乙脂或硅酮树
脂层，厚度一般为 30～150μm。 l 套层又称二次涂覆或被覆层，多采用聚乙烯塑料或聚丙烯塑料、尼龙等
材料。经过二次涂敷的裸光纤称为光纤芯线。
光纤的结构示意图
光纤的分类
光缆的基本结构
光缆一般由缆芯、加强元件和护层三部分组成。 缆 芯：由单根或多根光纤芯线组成，有紧套和松套两
种结构。紧套光纤有二层和三层结构。 加强元件：用于增强光缆敷设时可承受的负荷。一般
是金属丝或非金属纤维。 护 层：具有阻燃、防潮、耐压、耐腐蚀等特性，主要
是对已成缆的光纤芯线进行保护。根据敷设条 件可由铝带/聚乙烯综合纵包带粘界外护层（ LAP），钢带（或钢丝）铠装和聚乙烯护层等组 成。
实际使用的光缆分类
分类方法 按所使用的光线分类 按缆芯结构划分 按外护套结构分类 按光缆中有无金属分类 按维护方式分类 按敷设方式分类 按适用范围分类
光缆种类 单模光缆、多模光缆、（阶跃型、渐变型） 层绞式、骨架式、大束管式、带式、单元式 无铠装、钢带铠装、钢丝铠装 有金属光缆、无金属光缆 充油光缆、充气光缆 直埋光缆、管道光缆、架空光缆、水底光缆 中继光缆、海底光缆、用户光缆、局内光缆、长途 光缆
