变压器后备保护及过负荷保护
变压器后备保护及过负荷保护
一、变压器相间短路的后备保护
变压器相间短路的后备保护，反应变压器区外故障引起的变压器过电流，并作为变压器差动保护或电流速断保护和气体保护的后备保护。
作为后备保护，其动作时限与相邻元件后备保护配合，按阶梯原则整定；其灵敏度按近后备和远后备两种情况校验。
根据变压器容量及短路电流水平，常用的变压器相间短路的后备保护有过电流保护、低电压起动的过电流保护、复合电压起动的过电流保护、负序过电流保护、阻抗保护等。
1、过电流保护
变压器过电流保护与线路定时限过电流保护原理相同，装设在变压器电源侧，由电流元件和时间元件构成，保护动作后切除变压器。
电流元件的动作电流按躲过变压器可能出现的最大负荷电流整定。
2．低电压起动的过电流保护
低电压起动的过电流保护由电流元件、电压元件、时间元件等构成，变压器低电压起动的过电流保护原理框图如图4-9所示。
电流元件接在变压器电源侧电流互感器TA二次侧，分别反应三相电流增大时动作；电压元件接在降压变压器低压侧母线电压互感器TV二次侧线电压，分别反应三相线电压降低时动作。
当同时有电流元件和电压元件动作时，经过与门Y起动时间电路T1，延日跳开变压器两侧断路器1QP和2QF。
低电压起动的过电流保护，是在定时限过电流保护的基础上增加了低电压起动条件。
由于采用了低电压元件，可以保证最大负荷时保护不动作，电流元件动作电流整定可以按照躲过变压器额定电流，显然数值比定时限过电流保护的动作电流小，因此提高了保护的灵敏度。
低电压元件动作电压整定，按照躲过正常运行母线可能出现的最低工作电压，并在外部故障切除后电动机自起动过程中必须返回。
需要指出的是，如果一次主接线采用母线分段接线，作为变压器相间短路的后备保护，应该带有两段时限，以较短时限跳开分段断路器，缩小故障影响范围；以较长时限跳开变压器各侧断路器。
3.复合电压起动的过电流保护
如果将图4-9所示保护的三个低电压元件，改为负序电压元件和单个低电压元件，可构成复合电压起动的过电流保护。
复合电压起动的过电流保护与低电压起动的过电流保护比较，可以简化保护接线，并提高不对称短路时保护的灵敏度。
二、变压器接地(零序)保护
变压器接地保护也称为变压器零序保护，用于中性点直接接地系统中，作为变压器高压侧绕组及引出线接地短路、变压器相邻元件接地短路的后备保护。
根据变压器中性点接地运行方式不同，接地保护设置也有区别。
1．中性点直接接地运行的变压器接地保护
中性点直接接地运行的变压器，接地保护通常采用两段式零序电流保护，保护原理框图如图4-10所示。
变压器中性点通过接地刀闸QS接地，当变压器星形侧绕组以及连接元件发生接地短路时，零序电流流过变压器中性点，保护零序电流取自变压器中性点电流互感器二次侧。
两段式零序电流保护包括零序电流I段和零序电流Ⅱ段，其中零序电流I段与相邻元件零序电流工段或Ⅱ段配合整定；零序电流Ⅱ段与相邻元件零序电流后备段配合整定。
保护的每一段均设置两个时限，其中以较短时限t1或t3跳开母联断路器QF，以缩小故障影响范围；以较长时限t2或t4跳开变压器两侧断路器1QF和2QF。
例如，如果接地故障发生在母线I连接的元件上，当QF跳闸后，故障已经被隔离，保护返回，不再切除变压器，母线Ⅱ连接部分可以继续运行。
显然保
护动作时限的配合关系应该是t t t Ⅱ∆+=⋅max 1，
t t t ∆+=12，t t t Ⅲ∆+=⋅max 3，t t t ∆+=34其中m ax ⋅Ⅱt 是相邻元件零序电流Ⅱ段的最大动作时限，m ax ⋅Ⅲt 一是相邻元件零序电流后备段的最大动作时限。
在微机保护中，零序电流还可以自产获得，即利用输入装置的三相电流求和得到03I 。
2．中性点可能接地或不接地运行的变压器接地保护
中性点可能接地或不接地运行的变压器接地保护由零序过电流保护和零序过电压保护构成。
其中零序过电流保护仍然设置为两段式零序电流保护，作为当变压器中性点接地运行时的保护方式，零序过电压保护作为变压器中性点不接地运行时的保护方式。
例如，中性点有放电间隙的分级绝缘变压器接地保护原理框图如图4-11所示，两段式零序电流保护部分可参见图4-10。
图中零序过电压保护由零序电压元件和时间元件组成，其动作电压整定原则为：躲过系统中有接地中性点情况下发生单相接地短路时，保护安装处可能出现的最大零序电压。
其动作时限不需与其他保护配合，只考虑躲过接地故障的暂态过程即可，一般整定为0.3～0.5s 。
如果变压器中性点接地运行，QS 合闸，发生单相接地短路时，
中性点出现零序电流，两段式零序电流保护起动，动作情况如图4-10。
如果变压器中性点不接地运行，QS打开，当发生单相接地短路时，若放电间隙击穿，则间隙零序电流保护动作，瞬时经或门出口；若放电间隙未击穿，当系统内所有中性点接地运行的变压器都退出后，零序过电压保护动作，经或门出口。
三、过负荷保护
变压器过负荷通常是三相对称的，所以过负荷保护只接一相电流，经过延时发出信号。
对于双绕组变压器，过负荷保护装在电源侧。
对于单侧电源三绕组降压变压器，如果三侧容量相同，过负荷保护装在电源侧；如果三侧容量不相同，过负荷保护分别装在电源侧和容量较小一侧。
对于双侧电源三绕组降压变压器或联络变压器，过负荷保护分别装在三侧。
后备保护及过负荷保护
后备保护及过负荷保护一、变压器相间短路的后备保护变压器相间短路的后备保护，反应变压器区外故障引起的变压器过电流，并作为变压器差动保护或电流速断保护和气体保护的后备保护。
作为后备保护，其动作时限与相邻元件后备保护配合，按阶梯原则整定；其灵敏度按近后备和远后备两种情况校验。
根据变压器容量及短路电流水平，常用的变压器相间短路的后备保护有过电流保护、低电压起动的过电流保护、复合电压起动的过电流保护、负序过电流保护、阻抗保护等。
1、过电流保护变压器过电流保护与线路定时限过电流保护原理相同，装设在变压器电源侧，由电流元件和时间元件构成，保护动作后切除变压器。
电流元件的动作电流按躲过变压器可能出现的最大负荷电流整定。
2．低电压起动的过电流保护低电压起动的过电流保护由电流元件、电压元件、时间元件等构成，变压器低电压起动的过电流保护原理框图如图4-9所示。
电流元件接在变压器电源侧电流互感器TA二次侧，分别反应三相电流增大时动作；电压元件接在降压变压器低压侧母线电压互感器TV二次侧线电压，分别反应三相线电压降低时动作。
当同时有电流元件和电压元件动作时，经过与门Y起动时间电路T1，延日跳开变压器两侧断路器1QP和2QF。
低电压起动的过电流保护，是在定时限过电流保护的基础上增加了低电压起动条件。
由于采用了低电压元件，可以保证最大负荷时保护不动作，电流元件动作电流整定可以按照躲过变压器额定电流，显然数值比定时限过电流保护的动作电流小，因此提高了保护的灵敏度。
低电压元件动作电压整定，按照躲过正常运行母线可能出现的最低工作电压，并在外部故障切除后电动机自起动过程中必须返回。
需要指出的是，如果一次主接线采用母线分段接线，作为变压器相间短路的后备保护，应该带有两段时限，以较短时限跳开分段断路器，缩小故障影响范围；以较长时限跳开变压器各侧断路器。
3.复合电压起动的过电流保护如果将图4-9所示保护的三个低电压元件，改为负序电压元件和单个低电压元件，可构成复合电压起动的过电流保护。
变压器保护
UR1
C2 C3 C1
UR3
R6
RW 1
R2 R1
U1
2.5 2 1.5
KP 1
C4
4
R7
R8 R9
U3
R10
C5
RW 2
KC
KP KC
电压形成回路及动作判据
比率制动部分：
••
••
动作电压U1 | I1 I2 |；比率制动电压U4 | I1 I2 |
二次谐波制动部分：
••
二次谐波制动电压U2 | I1 I2 |2
K点短路保护配合工作情况
3QF
1QF
QF 2QF
TA1
1QS F
TA2
TA1
2QS F
TA2
第七节 三绕组变压器过电流保护特点
K1
1QF
K
K2
2QF
3QF
K3
结论
1、单侧电源的三绕组变压器，过流保护宜装于电源 侧及主负荷侧。
2、多侧电源的三绕组变压器，过流保护装于各侧并 且在保护动作时间最小侧加装一套方向过电流保护。
第八节 变压器的过励磁保护
一、变压器的过励磁
变压器绕组感应电压为： U 4.44 f N S B 104 令 : K 104
4.44NS 则:B K U
f
二、过励磁保护工作原理
变压器过励磁倍数：n B U fN U* Bn U N f f*
过励磁保护构成原理：通过测量过励倍数n来实现的。
路进行校验
电流速断保护的特点
1、应用范围：容量较小的变压器，且其过电流保护 动作时间大于0.5秒。
2、作用：与瓦斯保护共同作为变压器相间短路主保 护。
3、保护区：一般只能延伸到低压绕组的一部分。
变压器后备保护
变压器后备保护为防止变压器外部故障引起的过电流及作为变压器主保护的后备，变压器应装设后备保护。
保护采用带低电压或不带低电压闭锁的过电流保护。
如果灵敏度不够，可采用带复合电压闭锁的过电流保护。
(1)对于单侧电源的变压器。
后备保护装设于电源侧，作为差动保护、瓦斯保护的后备或相邻元件的后备。
(2)对于多侧电源的变压器，变压器各侧均应装设后备保护。
其为：作为变压器差动保护的后备，要求它动作后启动总出口继电器。
各电压侧母线和线路的后备保护，要求它动作后跳开本侧的断路器。
作为变压器断路器与其电流互感器之间死区故障的后备保护。
8.1.5 变压器过负荷保护由于变压器的过负荷一般是三相对称的，因此，过负荷保护只需接入一项电流，各侧的过负荷保护均经过同一时间继电器延时发出信号。
保护的安装地点应能够反应变压器所有绕组的过负荷情况，对于双绕组升压变压器，过负荷保护通常装设在低压侧。
对于双绕组降压变压器，过负荷保护装设在高压侧。
8.2 母线保护发电厂和变电所的母线是电力系统的一个重要组成元件,当母线发生故障时将使连接在故障母线的所有元件在修复故障期间,或转换到另一组无故障的母线上运行以免被迫停电.此外,在电力系统中枢变电所的母线上故障时,还可能引起系统稳定的破坏,造成严重后果。
按照有关规定,对于一般线路,不采用专门的母线保护,而利用供电元件的保护装置就可以把母线鼓掌切除.当利用供电元件的保护装置切除母线故障时,故障的切除时间一般比较长.此外,当双母线同时运行或母线为分段母线时,上述保护不能有选择的切除故障母线.因此,在下列情况下应装设专门的母线保护:(1)在110kV及以上的双母线上,为保证有选择地切除任意组母线上发生故障,而另一组无故障的母线仍能继续运行,应装设专门的母线保护。
(2)110kV及以上的单母线，重要的发电厂的35kV母线或高压侧为110kV及以上的重要降压变电所的35kV母线，按照装设全线速动保护的要求必须快速切除母线的故障时，应装设专门对母线保护。
电力变压器继电保护配置
电力变压器继电保护配置摘要：本文从差动保护、瓦斯保护、过电流保护、过负荷保护等方面介绍了变压器各种保护配置的原理及作用，最后针对具体变电站给出了变压器保护配置举例。
关键词：电力变压器；保护配置电力变压器是电力系统中大量使用的重要电气设备，同时也是非常贵重的元件，发生故障时将对供电可靠性及系统的正常运行带来严重后果，同时也会造成严重的经济损失。
因此，变压器具有合理的保护配置对变压器保护具有了非常重要的意义。
一、变压器保护的基本原理和作用（一）变压器的主保护变压器的主保护包括差动保护、瓦斯保护。
主保护是为满足系统稳定和设备安全要求，能以最快速度有选择的切除被保护设备和线路故障的保护。
1、差动保护（1）差动保护原理变压器差动保护是按照循环电流原理构成的,主要是用来反应变压器绕组、引出线及套管上的各种短路故障，是变压器的主保护。
（2）差动保护特点从保护范围上来说，可以保护三侧开关CT（包括CT）至主变部分，可以反应保护范围内的接地、相间、匝间故障。
从动作特性上看，瞬时跳三侧开关 (0秒动作)。
2、瓦斯保护（1）瓦斯保护可以反应主变内部各种故障（包括接头过热、局部放电、铁芯故障等）的非电量主保护。
轻瓦斯保护动作于发信号，重瓦斯保护动作瞬时跳开各侧开关。
（2）瓦斯保护原理当变压器发生内部故障时产生大量的气体将聚集在瓦斯继电器的上部，使油下降，当油面降低到一定程度时，上浮筒下沉使水银接点接通，发轻瓦斯动作信号。
如果是严重的故障时，油箱内的压力增大使油流冲击挡板，挡板克服弹簧阻力，带动磁铁向干簧触点方向移动使水银接点闭合接通跳闸回路。
（3）瓦斯保护的特点瓦斯保护的范围是油箱内部的相间短路故障，绕组匝间、层间短期故障，绕组与铁芯与外壳间的短路故障，铁芯故障，油面下降或漏油和分接头接触不良等故障。
（二）变压器的后备保护后备保护是指当主保护或开关拒动时，用来切除故障的保护。
后备保护分为远后备和近后备两种。
远后备保护是指当主保护或开关拒动时，由相邻电力设备或线路的保护来实现的后备保护。

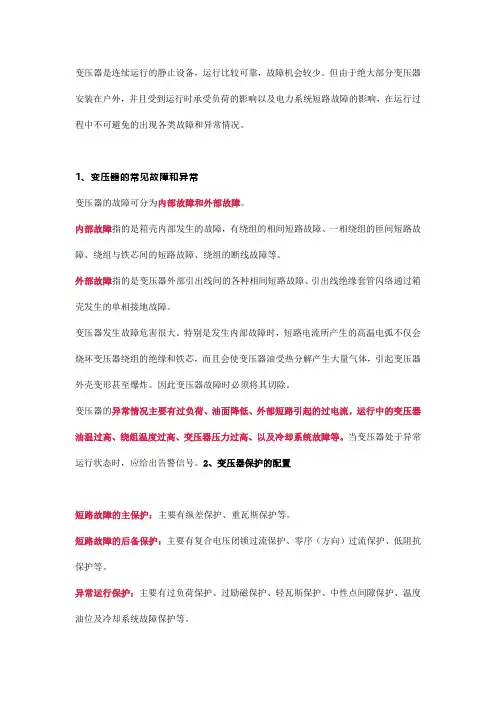

变压器主保护与后备保护知识
变压器是连续运行的静止设备，运行比较可靠，故障机会较少。
但由于绝大部分变压器安装在户外，并且受到运行时承受负荷的影响以及电力系统短路故障的影响，在运行过程中不可避免的出现各类故障和异常情况。
1、变压器的常见故障和异常变压器的故障可分为内部故障和外部故障。
内部故障指的是箱壳内部发生的故障，有绕组的相间短路故障、一相绕组的匝间短路故障、绕组与铁芯间的短路故障、绕组的断线故障等。
外部故障指的是变压器外部引出线间的各种相间短路故障、引出线绝缘套管闪络通过箱壳发生的单相接地故障。
变压器发生故障危害很大。
特别是发生内部故障时，短路电流所产生的高温电弧不仅会烧坏变压器绕组的绝缘和铁芯，而且会使变压器油受热分解产生大量气体，引起变压器外壳变形甚至爆炸。
因此变压器故障时必须将其切除。
变压器的异常情况主要有过负荷、油面降低、外部短路引起的过电流，运行中的变压器油温过高、绕组温度过高、变压器压力过高、以及冷却系统故障等。
当变压器处于异常运行状态时，应给出告警信号。
2、变压器保护的配置短路故障的主保护：主要有纵差保护、重瓦斯保护等。
短路故障的后备保护：主要有复合电压闭锁过流保护、零序（方向）过流保护、低阻抗保护等。
异常运行保护：主要有过负荷保护、过励磁保护、轻瓦斯保护、中性点间隙保护、温度油位及冷却系统故障保护等。
3、非电量保护利用变压器的油、气、温度等非电气量构成的变压器保护称为非电量保护。
主要有瓦斯保护、压力保护、温度保护、油位保护及冷却器全停保护。
非电量保护根据现场需要动作于跳闸或发信。
（1）瓦斯保护当变压器内部发生故障时，由于短路电流和短路点电弧的作用，变压器内部会产生大量气体，同时变压器油流速度加快，利用气体和油流来实现的保护称为瓦斯保护。
轻瓦斯保护：当变压器内部发生轻微故障或异常时，故障点局部过热，引起部分油膨胀，油内气体形成气泡进入气体继电器，轻瓦斯保护动作，发出轻瓦斯信号。
重瓦斯保护：当变压器油箱内发生严重故障时，故障电流较大，电弧使变压器油大量分解，产生大量气体和油流，冲击档板使重瓦斯继保护动作，发出重瓦斯信号并出口跳闸，切除变压器。
变压器相间短路后备保护
过负荷保护动作电流
I op
K rel K re
IN
6.6 电力变压器接地保护
电力系统中，接地故障常常是故障的主要
形式，因此，大电流接地系统中的变压器，一 般要求在变压器上装设接地（零序）保护。作 为变压器本身主保护的后备保护和相邻元件接 地短路的后备保护。
1、中性点直接接地变压器的零序保护
信号 跳QF1 跳QF2
• 定值计算：
• 变压器一次侧电流
IN
SN 3U N
计算二次电流：
IN2
K con I N nTA
• 中压平衡系数：
K bm
I N2h I N2m
•
低压平衡系数：
K bL
I N 2h I N2L
差动最小动作电流：一般取变压器 额定电流的0.3~0.5倍。
• 比例制动系数：一般取0.5。
• 2次谐波制动系数：通过对装置的合理调整， 当谐波分量占基波的15%~25%，保护不动 作，达到变压器空载投入时闭锁差动保护 的目的。
2、中、低压变电所主变压器的保护配置
（1）主保护配置 1）比率制动式差动保护。中、低压变电所主 变容量不会很大，通常采用二次谐波闭锁原理 的比率制动式差动保护。
2）差动速断保护。 3）本体主保护。本体瓦斯、有载调压重瓦斯。
对于中性点接地的变压器，除上述保护外 应考虑设置接地保护。
• 主变压器后备保护均按侧配置，各侧后备保护之 间、各侧后备保护与主保护之间软件硬件均相互 独立。
差动动作方程 I d I res
I d I op.min Kres I res I res.min
双绕组变压器
差动电流 制动电流
I d Ih IL
I res
变压器常见故障、不正常运行及保护方式
3 差动元件各侧之间的平衡系数
❖ 若变压器两侧差动TA二次电流不同，则从两侧流入 各相差动元件的电流大小亦不相同，从而无法满
足 I 0 。
❖ 在微机型变压器保护中，引用了一个将两个大小不 等的电流折算成作用完全相同电流的平衡系数。
❖ 根据变压器的容量，接线组别、各侧电压及各侧差 动TA的变比，可以计算出差动两侧之间的平衡系数。
LOGO
Id
区 作 动
1
I op.o
Ires.o Ires1
2 S2 tg 2 S1 tg 1
I res
三段折线式差动元件的动作特性曲线
LOGO
2 涌流闭锁元件
（1）二次谐波制动原理 利用差动元件差电流中的二次谐波分量作为制动量，区分 出差流是故障电流还是励磁涌流，实现躲过励磁涌流。
（2）间断角原理 变压器内部故障时，故障电流波形无间断；而变压器空投 时，励磁涌流的波形是间断的，具有很大的间断角（一般 大于150度）。按间断角原理构成的差动保护，是根据差电 流波形是否有间断及间断角的大小来区分故障电流与励磁 涌流的。
LOGO
LOGO
LOGO
LOGO
（2）接入辅助TA的移相方式 对于YN,d接线的变压器，其差动TA的接
线为Y，y，而在保护装置中设置一组辅助TA， 接成d形，接入变压器高压侧差动TA二次， 对该侧电流进行移相，以达到正常工况下使 各相差动元件两侧电流相位相反的目的。
LOGO
（3）用软件对高压侧电流移相
❖ 相间短路的后备保护
❖ 接地短路的后备保护 ❖ 过负荷保护 ❖ 过励磁保护 ❖ 其它非电气量保护（反映变压器油温、冷却
系统）
LOGO
LOGO
二、瓦斯保护
变压器主保护讲解
需要打开放气或油阀门时，应先将重瓦斯改接信号。
LOGO
七、主变压器保护和自动装置投切原则
（二）差动保护的投切原则 新变压器在新投入充电时，差动保护应投入跳闸
位置。在充电无异常后，应将差动保护退出，做 测试极性、相位无异常后，方可投入跳闸。 差动二次回路有工作时，应将差动保护退出运行。 如确属差动保护回路误动作，将主变压器跳闸， 可将差动保护退出，先行试送主变压器，并对差 动保护回路进行检查、处理。
LOGO
LOGO
下面举例计算电流平衡系数，变压器容量31.5/31.5/31.5， 变比110/38.5/11,接线方式Y0/Y/d
LOGO
五 微机变压器纵差保护
1、比率制动特性的差动元件的原理 （1）动作方程 （II）二段折线式差动元件
Id Iop.o Id S (Ires Ires.o ) Iop.o
LOGO
LOGO
二 实现变压器纵差保护的技术难点
1、变压器两侧电流的大小及相位不同 2、稳态不平衡电流大 （1）变压器有激磁电流 （2）变压器带负荷调压 （3）两侧差动TA的变比与计算变比不同
LOGO
变压器型号SFL1—8000/35，变比38.5/6.3
LOGO
二 实现变压器纵差保护的技术难点
重瓦斯保护动作，发跳闸命令。跳开变压器各侧断 路器；对于发变组接线，保护动作于全停、启动快切。
LOGO
瓦斯继电器安装示意图
LOGO
三、变压器纵差动保护
1.基本原理:电流差动原理的应用
一 变压器纵差保护的构成原理及接线 变压器纵差保护的构成原理也是基于基尔霍夫 第一定律，即
主变后备保护原理和保护范围汇总
的最大不平衡电压来整定，通常取U2· set=（0.06—0.12）UN由此可见，复合
电压起动过电流保护在不对称故障时电压继电器的灵敏度高，并且接线比较 简单，因此应用比较广泛。
五、接地短路的后备保护
电力系统中，接地故障常常是故障的主要形式求在变压器上装设接
地（零序）保护。作为变压器本身主保护的后备保护和相
邻元件接地短路的后备保护。
1、变电所单台变压器的零序电流保护 中性点直接接地运行的变压器毫无例外都采用 零序过电流保护作为变压器接地后备保护。零序 过电流保护通常采用两段式，零序I段与相邻元件 零序电流保护I段相配合；零序电流保护II段保护 与相邻元件零序电流保护后备段相配合。与三绕 组变压器相间后备保护类似，零序电流保护在配 置上要考虑缩小故障影响范围的问题。根据需要， 每段零序电流保护可设两个时限，并以较短的时 限动作于缩小故障影响范围，以较长的时限断开 变压器各侧断路器。
三、后备保护的分类
远后备保护：当主保护或断路器拒动时，由相邻电力
设备或线路的保护来实现的后备保护。
近后备保护：当主保护拒动时，由本设备或线路的另 一套保护来实现后备的保护；当断路器拒动时，由断路器
失灵保护来实现近后备保护。
高后备保护和低后备保护是相对变压器而言的，变压 器高压侧的后备保护称为高后备，变压器低压侧的后备保 护称为低后备。
足选择性要求，在高压侧或中压侧要加功率方向元件，其方向可指向 该侧母线。方向元件的设置，有利于加速跳开小电源侧的断路器，避 免小系统影响大系统。
（2）高压及中压侧有电源或三侧均有电源的三绕组降压变压器和联 络变压器，相间故障后备保护为了满足选择性要求，在高压或中压侧 要加功率方向元件，其方向宜指向变压器。 （3）反应相间故障的功率方向继电器，通常由两只功率方向继电器 构成，接入功率方向继电器的电流和电压应按90接线的要求。为了消 除三相短路时功率方向继电器的死区，功率方向继电器的电压回路可 由另一侧电压互感器供电。
变压器容量的大小与保护设置的关系
变压器容量的大小与保护设置的关系变压器保护配备一般根据变压器的容量和电压等级。
小型变压器配过流和速断保护就够了，甚至可以用熔断器保护；中型变压器（1250kVA以上）可以再加上瓦斯保护；更大的变压器（如6300kVA以上）一般应再配备差动保护。
变压器保护配置的基本原则1、瓦斯保护:800KVA及以上的油浸式变压器和400KVA以上的车间内油浸式变压器，均应装设瓦斯保护。
瓦斯保护用来反应变压器油箱内部的短路故障以及油面降低，其中重瓦斯保护动作于跳开变压器各电源侧断路器，轻瓦斯保护动作于发出信号。
2、纵差保护或电流速断保护:6300KVA及以上并列运行的变压器，10000KVA及以上单独运行的变压器，发电厂厂用或工业企业中自用6300KVA及以上重要的变压器，应装设纵差保护。
其他电力变压器，应装设电流速断保护，其过电流保护的动作时限应大于0.5S。
对于2000KVA以上的变压器，当电流速断保护灵敏度不能满足要求时，也应装设纵差保护。
纵差保护用于反应电力变压器绕组、套管及引出线发生的短路故障，其保护动作于跳开变压器各电源侧断路器并发相应信号。
3、相间短路的后备保护:相间短路的后备保护用于反应外部相间短路引起的变压器过电流，同时作为瓦斯保护和纵差保护（或电流速断保护）的后备保护，其动作时限按电流保护的阶梯形原则来整定，延时动作于跳开变压器各电源侧断路器，并发相应信号。
一般采用过流保护、复合电压起动过电流保护或负序电流单相低电压保护等。
4、接地短路的零序保护:对于中性点直接接地系统中的变压器，应装设零序保护，零序保护用于反应变压器高压侧（或中压侧），以及外部元件的接地短路。
5、过负荷保护:对于400KVA以上的变压器，当数台并列运行或单独运行并作为其他负荷的备用电源时，应装设过负荷保护。
过负荷保护通常只装在一相，其动作时限较长，延时动作于发信号。
6、其他保护:高压侧电压为500KV及以上的变压器，对频率降低和电压升高而引起的变压器励磁电流升高，应装设变压器过励磁保护。
