软件工程 任务1 认识综合布线系统
合集下载
综合布线第1章综合布线系统概述
THANKS FOR WATCHING
感谢您的观看
解决策略与建议
持续更新技术
及时关注网络技术的最新发展，不断升级和更新 综合布线系统，以满足新的传输需求。
优化成本投入
合理规划资金和人力成本投入，实现综合布线系 统的可持续发展。
ABCD
提高施工技术
加强施工技术培训和质量管控，提高施工质量和 数据传输稳定性。
统一管理平台
建立统一的管理平台，实现综合布线系统的集中 管理和维护，提高管理效率。
高成本
传统布线系统需要大量的 线缆、管道和设备，成本 较高。
综合布线系统的发展阶段
模拟通信阶段
01
此阶段主要采用模拟信号传输方式，如电话线路，但传输速率
和稳定性较差。
数字通信阶段
02
随着数字技术的兴起，光纤和双绞线等数字传输介质开始广泛
应用。
智能布线阶段
03
为了满足日益复杂的网络需求，出现了智能布线系统，可以实
可管理性
系统应易于管理和维护，以便 快速定位和解决问题。
标准与规范
TIA/EIA-568-B
商业建筑通信布线标准，定义了通信布线的 性能要求和连接硬件接口标准。
IEEE 802.3
以太网标准，定义了以太网的技术规范和连 接硬件接口标准。
ISO/IEC 11801
信息技术-用户房屋的通用布线标准，为建 筑物内通信布线规定了标准和规范。
现自动化的线缆管理、故障排查和远程监控。
综合布线系统的未来趋势
更高传输速率
随着技术的发展，综合布 线系统的传输速率将进一 步提高，以满足更高带宽 的需求。
无线与有线融合
无线通信技术将与综合布 线系统进一步融合，实现 无线与有线的无缝连接。
综合布线系统[互联网业]
![综合布线系统[互联网业]](https://img.taocdn.com/s3/m/5e330d8f376baf1ffd4fadb2.png)
• 电缆的电气性能抽验应从本批量电缆中的任意三盘中 各截出90m长度，加上工程中所选用的连接器件按永 久链路测试模型进行抽样测试。
软件网络
16
2.1.1 缆线的检验要求
• 光缆开盘后应先检查光缆端头封装是否良好。光缆外 包装或光缆护套如有损伤，应对该盘光缆进行光纤性 能指标测试，如有断纤应进行处理，待检查合格才允 许使用。光纤检测完毕，光缆端头应密封固定，恢复 外包装；
综合布线系统
主讲：张鹏飞
软件网络
1
1.1 概念
综合布线系统是建筑物或建筑群内部之间及其与外 部的传输网络。它能使建筑物或建筑群内部的语音、 数据和图像通信网络设备、信息网络交换设备及其建 筑设备自动化系统等之间彼此相联，也能使建筑物或 建筑群内通信网络设备与外部通信网络相联。
综合布线系统是一种能够适应信息网络时代的建 筑物“信息高速公路”。
依据 GB50339-2003 第九章 综合布线系统 GB50312-2007 综合布线系统工程验收规范
软件网络
14
2.1 设备及材料进场检测
• 配套型材、管材与铁件（GB50312 3.0.2） • 缆线（GB50312 3.0.3） • 连接器件（GB50312 3.0.4） • 配线设备（GB50312 3.0.5）
• 光纤接插软线或光跳线检验应符合以下规定： （1）两端的光纤连接器件端面应装配合适的保护盖帽； （2）光纤类型应符合设计要求，并应有明显的标记。
软件网络
17
2.2 系统安装质量检测
• 缆线敷设和终接（GB50339 9.2.1） • 机柜、机架、配线架安装（GB50339 9.2.3， 9.2.7） • 信息插座的安装（GB50339 9.2.4， 9.2.8 ） • 各类跳线的终接（GB50339 9.2.6）
软件网络
16
2.1.1 缆线的检验要求
• 光缆开盘后应先检查光缆端头封装是否良好。光缆外 包装或光缆护套如有损伤，应对该盘光缆进行光纤性 能指标测试，如有断纤应进行处理，待检查合格才允 许使用。光纤检测完毕，光缆端头应密封固定，恢复 外包装；
综合布线系统
主讲：张鹏飞
软件网络
1
1.1 概念
综合布线系统是建筑物或建筑群内部之间及其与外 部的传输网络。它能使建筑物或建筑群内部的语音、 数据和图像通信网络设备、信息网络交换设备及其建 筑设备自动化系统等之间彼此相联，也能使建筑物或 建筑群内通信网络设备与外部通信网络相联。
综合布线系统是一种能够适应信息网络时代的建 筑物“信息高速公路”。
依据 GB50339-2003 第九章 综合布线系统 GB50312-2007 综合布线系统工程验收规范
软件网络
14
2.1 设备及材料进场检测
• 配套型材、管材与铁件（GB50312 3.0.2） • 缆线（GB50312 3.0.3） • 连接器件（GB50312 3.0.4） • 配线设备（GB50312 3.0.5）
• 光纤接插软线或光跳线检验应符合以下规定： （1）两端的光纤连接器件端面应装配合适的保护盖帽； （2）光纤类型应符合设计要求，并应有明显的标记。
软件网络
17
2.2 系统安装质量检测
• 缆线敷设和终接（GB50339 9.2.1） • 机柜、机架、配线架安装（GB50339 9.2.3， 9.2.7） • 信息插座的安装（GB50339 9.2.4， 9.2.8 ） • 各类跳线的终接（GB50339 9.2.6）
《综合布线》教案
调查施工环境。
2.工程方案设计
综合布线系统结构设计；
综合布线产品选型；
建筑物内部综合布线系统的设计；
建筑群子系统的设计；
管槽系统的设计；
综合布线系统接地与防雷工程的设计；
综合布线系统设备及材料预算。
3.编写投标文件
投标文件是投标的主要依据，通常包括以下内容：
投标函；
投标方资格、资信证明文件；
投标项目方案及说明；
3.工程招标程序
1.3.2综合布线工程的投标
投标人应按照招标文件的具体要求编制投标文件，并作出实质性的响应。工程投标的组织工作应由专门的机构和人员负责，包括项目负责人以及管理、技术、施工等方面的专业人员。对投标人来说，应充分体现出技术、经验、实力和信誉等方面的组织管理水平。对于较大的和技术复杂的工程可以由几家工程公司联合承包，体现强强联合的优势。
1.铜缆构造对性能的影响
铜缆构造对性能的影响有以下几个方面：
导体横截面积的大小决定了铜缆能承受多大的电流。
铜缆的电容影响其携带信号的能力。电容表示相邻导体之间的接近程度，即内部导体空间的大小。
铜缆的同一性是非常重要的，核心直径的变化或铜缆构造中的瑕疵，会引起阻抗的不匹配，引起信号能量的回流。
绝缘体的化学组成直接影响在铜缆两个导体之间克服绝缘体电阻形成短路电流之前，可以承受多大的电压。
2.1.1铜缆介质
铜是信号导线中最常用的介质。目前在计算机网络中使用的主要是两类铜电缆，即双绞线和同轴电缆。大多数数据和话音网络使用双绞线布线，同轴电缆虽然曾经作为局域网布线的选择，但现在主要用于视频连接。无论构造如何，铜缆一般包含以下部分：
用来保护的外皮或护套；
防止各导线间短路的绝缘层；
保护电缆电气特性的隔离层。
2.工程方案设计
综合布线系统结构设计；
综合布线产品选型；
建筑物内部综合布线系统的设计；
建筑群子系统的设计；
管槽系统的设计；
综合布线系统接地与防雷工程的设计；
综合布线系统设备及材料预算。
3.编写投标文件
投标文件是投标的主要依据，通常包括以下内容：
投标函；
投标方资格、资信证明文件；
投标项目方案及说明；
3.工程招标程序
1.3.2综合布线工程的投标
投标人应按照招标文件的具体要求编制投标文件，并作出实质性的响应。工程投标的组织工作应由专门的机构和人员负责，包括项目负责人以及管理、技术、施工等方面的专业人员。对投标人来说，应充分体现出技术、经验、实力和信誉等方面的组织管理水平。对于较大的和技术复杂的工程可以由几家工程公司联合承包，体现强强联合的优势。
1.铜缆构造对性能的影响
铜缆构造对性能的影响有以下几个方面：
导体横截面积的大小决定了铜缆能承受多大的电流。
铜缆的电容影响其携带信号的能力。电容表示相邻导体之间的接近程度，即内部导体空间的大小。
铜缆的同一性是非常重要的，核心直径的变化或铜缆构造中的瑕疵，会引起阻抗的不匹配，引起信号能量的回流。
绝缘体的化学组成直接影响在铜缆两个导体之间克服绝缘体电阻形成短路电流之前，可以承受多大的电压。
2.1.1铜缆介质
铜是信号导线中最常用的介质。目前在计算机网络中使用的主要是两类铜电缆，即双绞线和同轴电缆。大多数数据和话音网络使用双绞线布线，同轴电缆虽然曾经作为局域网布线的选择，但现在主要用于视频连接。无论构造如何，铜缆一般包含以下部分：
用来保护的外皮或护套；
防止各导线间短路的绝缘层；
保护电缆电气特性的隔离层。
任务1认识综合布线系统
设备安装
将设备安装在指定位置，并连接好电 源和信号线。
设备调试
按照设备说明书和规范要求，进行设 备调试和配置。
测试验收
对综合布线系统进行测试，确保系统 正常运行并满足设计要求。
05 测试验收标准与故障排除 方法
测试验收流程梳理
前期准备
性能测试
熟悉综合布线系统设计方案、了解施工图 纸、准备测试工具等。
同轴电缆
由内导体、绝缘层、外导体和护 套组成，具有抗干扰能力强、传 输距离远的优点，常用于电视信 号传输和计算机网络中的主干线。
光纤
以光波为传输载体，利用光的全 反射原理进行信号传输，具有传 输容量大、抗干扰能力强、保密 性好等优点，适用于长距离、高
速率通信。
连接器件种类与选用
01
02
03
配线架
用于终端用户线或中继线 的连接，起到配线的作用， 可分为总配线架和中间配 线架。
展和用户需求的变化。
04 施工安装流程与注意事项
施工前准备工作安排
现场勘察
了解现场环境，确定布 线走向和安装方式。
设计方案
材料准备
人员组织
根据需求和环境条件， 制定合理的设计方案。
准备所需的线缆、管材、连 接器等材料，并检查其质量
和规格是否符合要求。
组建专业的施工团队， 明确各自职责和任务。
线路铺设方法及技巧分享
任务1认识综合布线系统
contents
目录
• 综合布线系统概述 • 传输介质与连接器件 • 布线设计原则与方法 • 施工安装流程与注意事项 • 测试验收标准与故障排除方法 • 行业发展趋势及挑战应对
01 综合布线系统概述
定义与发展历程
定义

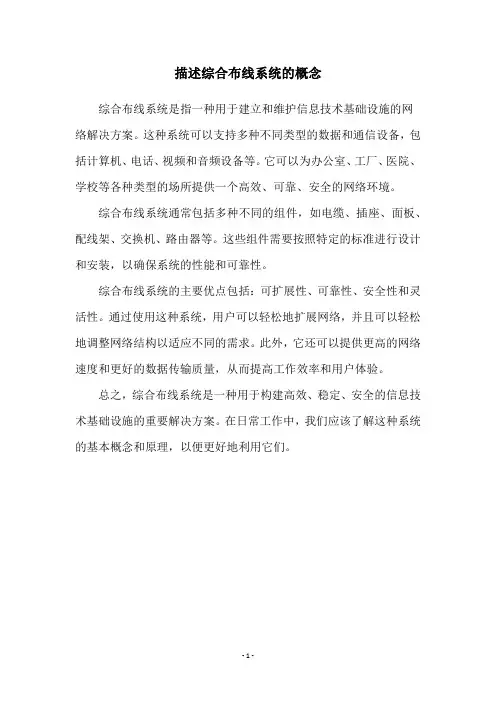

描述综合布线系统的概念
描述综合布线系统的概念
综合布线系统是指一种用于建立和维护信息技术基础设施的网
络解决方案。
这种系统可以支持多种不同类型的数据和通信设备，包括计算机、电话、视频和音频设备等。
它可以为办公室、工厂、医院、学校等各种类型的场所提供一个高效、可靠、安全的网络环境。
综合布线系统通常包括多种不同的组件，如电缆、插座、面板、配线架、交换机、路由器等。
这些组件需要按照特定的标准进行设计和安装，以确保系统的性能和可靠性。
综合布线系统的主要优点包括：可扩展性、可靠性、安全性和灵活性。
通过使用这种系统，用户可以轻松地扩展网络，并且可以轻松地调整网络结构以适应不同的需求。
此外，它还可以提供更高的网络速度和更好的数据传输质量，从而提高工作效率和用户体验。
总之，综合布线系统是一种用于构建高效、稳定、安全的信息技术基础设施的重要解决方案。
在日常工作中，我们应该了解这种系统的基本概念和原理，以便更好地利用它们。
- 1 -。
综合布线系统概述
② 单独设计、单独施工、单独管理的有些系统，例如消防保安系统，采用综合布线是不适宜的。
③ 综合布线系统为经常变更终端设备的种类和位置的用户提供了极大的灵活性；而像楼宇自控、保安监控等弱电终端设备几乎长期固定在房间或走廊的某一位置，不需要经常改变。
由此可见，综合市线系统并不是万能的，它主要为智能大厦中高性能的通信自动化系统提供基础。
② 6类、7类的标准还未正式出台，6类系统的安装规范和方法目前也没有形成，更重要的是有关6类或7类系统的测试规范和方法还没有。目前普遍使用的测试设备仍是基于100MHZ的5类系统标准，所以即使用户在工程中采用了6类产品，也无法知道所采用的布线系统是否符合6类系统要求。究竟什么样的产品才算是6类产品，恐怕谁也说不清楚。
最后是如何保证安装的质量。除了布线系统本身的质量以外（通常是由厂家来保证，而且通常不是问题的主要原因），不论是3类、5类、超5类还是6类电缆系统，都必须经过施工安装才能完成，而施工过程对电缆系统的性能影响很大。即使选择了高性能的电缆系统，例如超5类或6类，如果施工质量粗糙，其性能可能还达不到5类的指标。所以，不论选择安装什么级别的电缆系统，最后的结果一定要达到与之相应的性能，也就是说需要对安装的电缆系统进行相关标准的认证测试以保证。目前的情况是5类双绞线系统已有认证标准可循，而超5类系统1998年底就有标准出台，至于6类系统的标准则尚需等待。
③ 7类电缆系统：7类电缆系统是欧洲提出的一种电缆标准，其计划的带宽为600MHZ，但是其连接模块的结构与目前的RJ－45完全不兼容。它是一种屏蔽系统。
质量保证
提到布线系统的质量保证，每个厂商都有各自的独特表现，有的提供若干年产品质保，有的提供若干年系统质保，还有的提供终身质保。各厂商对质保的内容和方法的解释也各有不同。厂商提出质保承诺对国内用户来说是件好事，它表示厂商对用户是负责的。但用户首先要搞清楚“质保”到底保什么？
认识综合布线系统
1.5 综合布线系统标准
二、常用布线标准
1991年TIA和EIA颁布了商用建筑通信布线标准第一版，称之 为ANSI/TIA/EIA-568，随后不断修订。
现行国际、国内综合布线系统产品、缆线、测试主要参考标准和规范有：
ANSI/TIA/EIA－568－A/B（CSAT529－95）商业大楼通信布线标准
1.4 综合布线系统特点
可靠性 采用高品质的布线器材和组合压接技术，构成一套高标准 的信息传输通道。采用开放式星型拓扑结构，任何链路故障均 不会影响到其它链路的运行，保证了应用系统的可靠运行。 5 先进性 采用光缆与对绞电缆混合布线方式，所有电缆链路均按八 芯对绞电缆配置，极为合理地构成了一套完整的布线系统。由 CD、BD、FD和TO组成三级配线星型拓扑结构网络，各链路互 不影响。 6 经济性 可利用最低的成本在最小的干扰下对设于工作地点的终端 设备进行重新安排与规划。将分散的专业布线综合到统一的、 标准化信息网络系统中，减少了布线缆线的品种和数量，简化 了网络结构，统一了日常维护管理、减少了维护工作量，节约 了维护管理费用。
1.2 综合布线系统组成
五、干线子系统（垂直子系统）
如图所示，干线子系统是指由设备间至电信间的干线电缆 和光缆、安装在设备间的建筑物配线设备(BD)及设备缆线和 跳线组 成的系统。
1.2 综合布线系统组成
六、建筑群子系统
如图所示，建筑群子系统是将一座建筑物中的缆线延伸到 另一座建筑物的布线部分，由建筑组成。
1.2 综合布线系统组成
七、管理子系统
管理子系统是对工作区、电信间、设备间、进线 间的配线设备、缆线、信息插座模块等设施按一定 的模式进行标识和记录。
管理的内容包括管理方式、标识（贴在 TO、 FD 、
综合布线系统知识讲解图文
去其它IDF
六类常用综合布线拓扑图
110/RJ45跳线
LC/ST万兆光跳线
ST光纤总配线箱
☞ 综合布线系统的基本概念 ☞ 综合布线系统的基本结构和组成 ☞ 在设计中的常见问题 ☞ 综合布线清单数量如何配置 ☞ 常见的专用名词解释
内容介绍
在设计中的常见问题：
90米链路长度的测试？ 各类光纤选择？
系统分级与组成：
系统分级与组成
综合布线系统信道应由最长90m水平缆线、最长10m的跳线和设备缆线及最多4个连接器件组成，永久链路则由90m水平缆线及3个连接器件组成。
系统组成：
主要包含6个子系统 工作区子系统 水平子系统 管理子系统（即楼层配线间系统） 垂直主干子系统 设备间子系统（即中心机房） 建筑群连接子系统
综合布线系统知识讲解图文
内容介绍
☞ 综合布线系统的基本概念 ☞ 综合布线系统的基本结构和组成 ☞ 在设计中的常见问题 ☞ 综合布线清单数量如何计算
综合布线系统是什么？
综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。 综合布线系统是建筑物或建筑群内的传输网络，使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。 我个人的理解：线缆的综合 - 在大楼或园区内，利用双绞线、大对数电缆、光缆、接插件组成的传输连接平台。 数据的综合 - 用于传输电话、计算机、会议、监控图像等信息。
工作区子系统的设计
每层楼面积为1200平方米，实际可用面积约为1000平方米，合计信息点和语音点各100个。 工作区子系统由各个办公区域构成，其中均为六类配置，可支持2.4Gbps的数据网络通讯及多媒体通信，包括网络应用及话音通信。 数据线使用原装（或加工）跳线100条
