组合式不锈钢板水箱标准及板厚规格参数
组合式不锈钢水箱技术标准及安装规范
组合式不锈钢水箱技术标准及安装规范1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于城乡供水生活饮用的集中式给水（包括各单位自备的生活饮用水）和分散式给水。
2. 引用标准下列所有标准所包含的条文，通过在本标准中引用而构成本标准条文，本标准出版时，所示版本均为有效，当所用标准被修订，使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280-1992 不锈钢冷轧钢板《生活饮用水标准》(GB5749-2006)卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生安全评价规范GB/T12467.3-1998 焊接质量要求金属材料的熔化焊第3部分一般质量要求3. 技术要求3．1 外观：水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷，焊缝应平整并涂装饰性覆盖层。
3.2 材料3.2.1 水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》，其机械性能应符合GB/T3280的规定。
3.2.2 内部采用成品SUS304（40×40×4）成品角钢支撑加固，且结构方便水箱清洗工作。
3.2.3 焊接材料应与水池（箱）同材质，加固处及组板焊接处应符合相关规范要求，水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理，焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠，并且不得影响日常水池清洗消毒工作。
壁厚mm 允许公差mm1.5 ±0.152.0 ±0.202.5 ±0.253.3结构：3.3.1 水箱容积大于50m3时，宜分为容积基本相等的两格，并能独立工作。
3.3.2 进水控制阀（浮球阀）必须具有液压控制及水位差控制功能，水位浮球应设在人孔两侧，以方便更换维修，浮球阀不宜少于两个，且进水标高应一致。

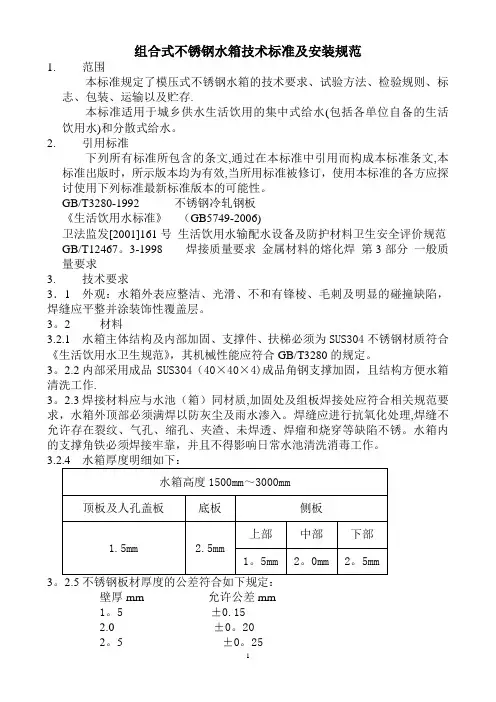

组合式不锈钢水箱技术标准及安装规范
组合式不锈钢水箱技术标准及安装规范1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存.本标准适用于城乡供水生活饮用的集中式给水(包括各单位自备的生活饮用水)和分散式给水。
2. 引用标准下列所有标准所包含的条文,通过在本标准中引用而构成本标准条文,本标准出版时，所示版本均为有效,当所用标准被修订，使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280-1992 不锈钢冷轧钢板《生活饮用水标准》（GB5749-2006)卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生安全评价规范GB/T12467。
3-1998 焊接质量要求金属材料的熔化焊第3部分一般质量要求3. 技术要求3．1 外观：水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷，焊缝应平整并涂装饰性覆盖层。
3。
2 材料3.2.1 水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》，其机械性能应符合GB/T3280的规定。
3。
2.2 内部采用成品SUS304（40×40×4)成品角钢支撑加固，且结构方便水箱清洗工作.3。
2.3 焊接材料应与水池（箱）同材质,加固处及组板焊接处应符合相关规范要求，水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理,焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠，并且不得影响日常水池清洗消毒工作。
3壁厚mm 允许公差mm1。
5 ±0.152.0 ±0。
202。
5 ±0。
253。
3结构：3.3。
1 水箱容积大于50m3时，宜分为容积基本相等的两格，并能独立工作。
3。
3.2 进水控制阀(浮球阀）必须具有液压控制及水位差控制功能，水位浮球应设在人孔两侧，以方便更换维修，浮球阀不宜少于两个，且进水标高应一致。
组合式不锈钢水箱技术要求
组合式不锈钢水箱技术要求一、组合式不锈钢水箱技术要求(-)适用标准1、符合12SlOl《矩形给水箱》图集要求。
2、符合GB4806. 9-2016《食品安全国家标准食品接触用金属材料及制品》的规定。
(二)材质水箱采用不锈钢材质，达到食品级不锈钢SUS304 (06Crl9Nil0)等级。
(三)容积及结构1、水箱容积大于50π?时，必须分为容积基本相等的两格，应设置连通管并能独立工作。
当水箱容积过大时，在水箱中设置导流板等导流设施。
2、水箱高度不宜超过3m。
当水箱高度大于1.5m时，水箱内外设置爬梯。
水箱内爬梯、支撑件及配件等应选用是食品级SUS304 (06Crl9Nil0) 不锈钢材料，相邻两级踏步的间距不得大于0.3m,爬梯与建筑物宽度不小于0.4m,承重不小于200kg。
并需符合国家现行标准《生活饮用水输配水设备及防护材料的安全性评价标准》(GB/T17219-1998)的规定。
(四)箱板厚度箱板规格技术参数如下表所示。
其中，箱板厚度指标应不小于表中的数值。
1、水箱内壁若使用防腐涂料，必须有省级以上(含省级)卫生部门颁发的“产品卫生安全性评价报告”。
2、水箱周围2m以内不得有污水管和污染物，当达不到此要求时，应采取切实可行的防污染措施。
3、饮用水箱应专用，不得渗漏，水箱应有相应的透气管和罩，入孔位置和大小要满足水箱内部清洗消毒工作的需要，水箱人孔应采用下置式，圆形人孔直径应不小于0.7m,方形人孔每边长不应小于0.6m,水箱人孔应该有带锁的密封盖，密封盖上应有凹槽并加设密封圈，人孔高出水箱外顶不应小于O. 1m。
并高出水箱面5cm以上，并有上锁装置，水箱内外应设有爬梯。
4、水箱的泄水管应设在底部，溢水管与泄水管均不得与下水管道直接连通，水箱的材质和内壁涂料应无毒无害，不影响水的感官性状。
(六)现场安装1、水箱焊接采用氢弧焊，焊接材料应与水箱相同材质，焊缝应经过酸洗钝化等抗氧化处理，并且焊接人员具有相关资质。
不锈钢水箱技术标准
泰禾•北京院子不锈钢焊接水箱技术标准一、工程概况本工程位于孙河北路以南，孙河组团三号路以西。
共计30栋楼，包括洋房1#、2#、4#、5#、10#楼，联排别墅6#～9#、11#～18#楼，合院别墅19#～26#楼，楼王别墅27#～29#楼，公租房3#楼，配套公建30#楼及1#地下车库工程。
除3#、27、28、29#楼地下3层外，其余均为地下2层地下室，地上分别为洋房6层，合院、联排及楼王别墅3层，配套公建2层。
本工程建筑面积为.02㎡（其中地上：64776.92㎡，地下：43752.10㎡），基础结构形式为梁板式筏形基础，主体结构形式为钢筋混凝土框架结构。
本工程中不锈钢焊接水箱分布在地下车库给水、中水及人防工程有关设备机房中。
二、标段划分本次设备招标分为一个标段，投标供应商必须对该标段内全部招标内容进行投标，不允许只对该标段的部分内容进行投标。
三、供货日期本次设备招标的供货周期为2014年5月20日分批全部到货。
最终供货日期以甲方与中标单位最终以双方合同约定为准，每拖延工期一天，罚款10000元。
四、设备清单表五、技术要求（一）、总则1、本次招标的材料为泰禾•北京院子项目不锈钢焊接水箱招标，包括水箱及配套部件的采购、安装、调试、验收和售后服务等。
本次招标只设一个标段，投标供应商必须对该标段内全部招标内容进行投标，不允许只对该标段的部分内容进行投标。
2、本技术文件只是对主要材料的一般性原则性规定，并不是详尽的技术要求，投标供应商有责任对设备设计符合技术规格书要求负责。
3、材料及其主要部件的原始产地需明确的标明在投标文件中，并附带原始产地的生产许可证和相关文件。
4、投标供应商应在投标前仔细的阅读技术文件，如发现有疑问、冲突或者技术问题，投标供应商应询问招标方。
5、投标供应商应仔细核对技术文件中每项条款的要求，并对每项条款一一实质性的回复，并填写技术偏差表。
6、投标供应商应对招标文件中涉及的知识产权负责，并保证不伤害招标方的利益。
不锈钢水箱厚度要多少才合适
不锈钢水箱厚度要多少才合适？
不锈钢水箱厚度要多少才合适？下面筑兴不锈钢厂家讲述不同型号的不锈钢水箱厚度！
1、不锈钢消防水箱厚度
不锈钢消防水箱保温厚度一般采用50mm或80mm聚氨酯发泡、聚苯乙烯、PEF等来进行保温。
内层是不锈钢层，所以要使用质量比较好的SUS304食品级不锈钢板和镀锌板等等。
外层它一般所选用的材质是比较普通的不锈钢冲模压膜块或者是使用平板，可以选择SUS304不锈钢或是SUS201不锈钢来进行制作!水箱板的厚度可以根据水箱的大小、高度来决定，保温的材料当然也可以选择石棉或者岩棉来进行保温也都是可以的。
2、不锈钢生活水箱厚度
不锈钢生活水箱厚度通常在40~80mm。
3、不锈钢保温水箱厚度
不锈钢保温水箱厚度通常在40~50mm，
4、不锈钢水箱国家标准厚度
不锈钢水箱国家标准厚度根据水箱的高度向下叠加的，比如
1米高的水箱，底板为2mm，侧板为2mm，顶板为1.5mm；高
度越高，越往下的板越厚。
从顶板1.5mm依次往下推。
举例3米高的不锈钢水箱：顶板1.5mm，侧三板1.5mm，侧二板2mm，侧一板2.5mm，底板2.5mm。
这就是不锈钢水箱国家标准厚度。
筑兴水箱。

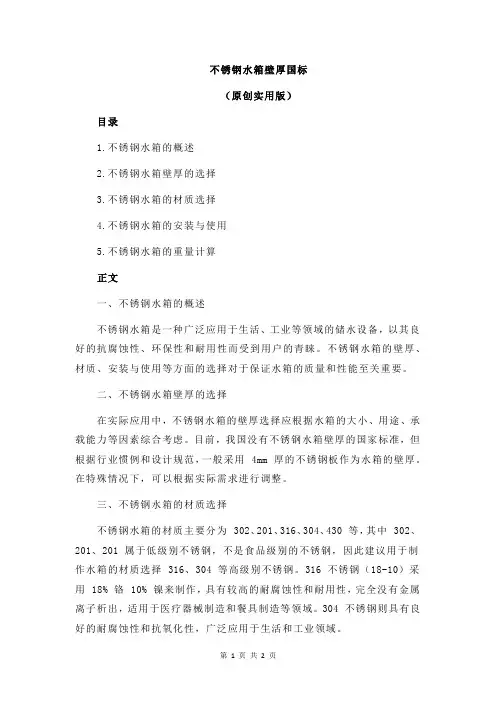

不锈钢水箱壁厚国标
不锈钢水箱壁厚国标（原创实用版）目录1.不锈钢水箱的概述2.不锈钢水箱壁厚的选择3.不锈钢水箱的材质选择4.不锈钢水箱的安装与使用5.不锈钢水箱的重量计算正文一、不锈钢水箱的概述不锈钢水箱是一种广泛应用于生活、工业等领域的储水设备，以其良好的抗腐蚀性、环保性和耐用性而受到用户的青睐。
不锈钢水箱的壁厚、材质、安装与使用等方面的选择对于保证水箱的质量和性能至关重要。
二、不锈钢水箱壁厚的选择在实际应用中，不锈钢水箱的壁厚选择应根据水箱的大小、用途、承载能力等因素综合考虑。
目前，我国没有不锈钢水箱壁厚的国家标准，但根据行业惯例和设计规范，一般采用 4mm 厚的不锈钢板作为水箱的壁厚。
在特殊情况下，可以根据实际需求进行调整。
三、不锈钢水箱的材质选择不锈钢水箱的材质主要分为 302、201、316、304、430 等，其中 302、201、201 属于低级别不锈钢，不是食品级别的不锈钢，因此建议用于制作水箱的材质选择 316、304 等高级别不锈钢。
316 不锈钢（18-10）采用 18% 铬 10% 镍来制作，具有较高的耐腐蚀性和耐用性，完全没有金属离子析出，适用于医疗器械制造和餐具制造等领域。
304 不锈钢则具有良好的耐腐蚀性和抗氧化性，广泛应用于生活和工业领域。
四、不锈钢水箱的安装与使用在安装不锈钢水箱时，应选择一个合适的场地，确保水箱底部与地面的接触面积足够大，以保证水箱的稳定性。
同时，水箱的安装位置应避免阳光直射和雨水浸泡，以延长水箱的使用寿命。
在实际使用过程中，应定期检查水箱的密封性能、水质卫生等方面，确保水箱的正常运行。
五、不锈钢水箱的重量计算不锈钢水箱的重量计算主要取决于水箱的尺寸、材质和壁厚等因素。

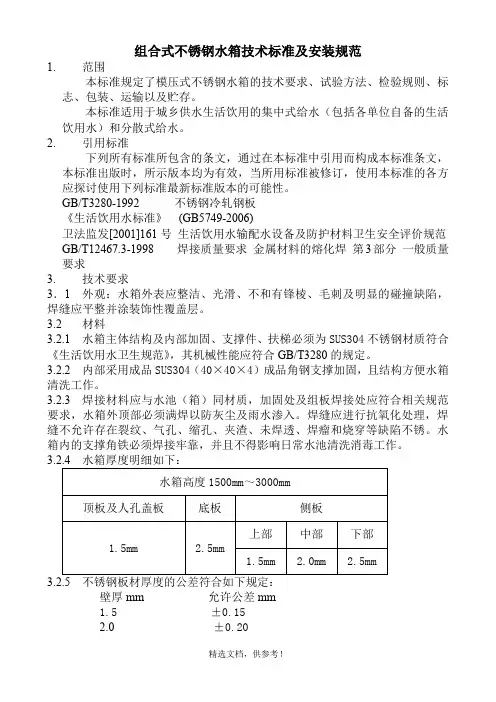

组合式不锈钢水箱技术标准及安装规范
组合式不锈钢水箱技术标准及安装规范1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于城乡供水生活饮用的集中式给水（包括各单位自备的生活饮用水）和分散式给水。
2. 引用标准下列所有标准所包含的条文，通过在本标准中引用而构成本标准条文，本标准出版时，所示版本均为有效，当所用标准被修订，使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280-1992 不锈钢冷轧钢板《生活饮用水标准》(GB5749-2006)卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生安全评价规范GB/T12467.3-1998 焊接质量要求金属材料的熔化焊第3部分一般质量要求3. 技术要求3．1 外观：水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷，焊缝应平整并涂装饰性覆盖层。
3.2 材料3.2.1 水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》，其机械性能应符合GB/T3280的规定。
3.2.2 内部采用成品SUS304（40×40×4）成品角钢支撑加固，且结构方便水箱清洗工作。
3.2.3 焊接材料应与水池（箱）同材质，加固处及组板焊接处应符合相关规范要求，水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理，焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠，并且不得影响日常水池清洗消毒工作。
壁厚mm 允许公差mm1.5 ±0.152.0 ±0.202.5 ±0.253.3结构：3.3.1 水箱容积大于50m3时，宜分为容积基本相等的两格，并能独立工作。
3.3.2 进水控制阀（浮球阀）必须具有液压控制及水位差控制功能，水位浮球应设在人孔两侧，以方便更换维修，浮球阀不宜少于两个，且进水标高应一致。
组合式不锈钢水箱技术标准及安装规范
—组合式不锈钢水箱技术标准及安装规范1. 范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。
本标准适用于城乡供水生活饮用的集中式给水（包括各单位自备的生活饮用水）和分散式给水。
2. 引用标准下列所有标准所包含的条文，通过在本标准中引用而构成本标准条文，本标准出版时，所示版本均为有效，当所用标准被修订，使用本标准的各方应探讨使用下列标准最新标准版本的可能性。
GB/T3280-1992 不锈钢冷轧钢板《生活饮用水标准》 (GB5749-2006)；卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生安全评价规范GB/ 焊接质量要求金属材料的熔化焊第3部分一般质量要求3. 技术要求3．1 外观：水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷，焊缝应平整并涂装饰性覆盖层。
材料3.2.1 水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》，其机械性能应符合GB/T3280的规定。
3.2.2 内部采用成品SUS304（40×40×4）成品角钢支撑加固，且结构方便水箱清洗工作。
3.2.3 焊接材料应与水池（箱）同材质，加固处及组板焊接处应符合相关规范要求，水箱外顶部必须满焊以防灰尘及雨水渗入。
焊缝应进行抗氧化处理，焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。
水箱内的支撑角铁必须焊接牢靠，并且不得影响日常水池清洗消毒工作。
—:壁厚mm 允许公差mm±±±结构：3.3.1 水箱容积大于50m3时，宜分为容积基本相等的两格，并能独立工作。
3.3.2 进水控制阀（浮球阀）必须具有液压控制及水位差控制功能，水位浮球应设在人孔两侧，以方便更换维修，浮球阀不宜少于两个，且进水标高应一致。
3.3.3 水箱人孔必须加盖、须加装长度3寸以上铜密码锁，密码为666，密封盖上应有凹槽并加设密封圈，人孔应高出水池（箱）外顶0.1m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
组合式不锈钢板水箱板厚规格参数
（腾嘉出品）
1、制造标准：国家建筑标准设计图集02S101
组合式不锈钢板水箱设计的有关参数，是依据现行《建筑给排水设计规范》中的有关规定制定的。
2、水箱采用SUS304、SUS316L等不锈钢板，冲压成型。
高质量的冲压工艺，既保证了箱体最大限度的承压需要，又降低了材料厚度，具有强度高、重量轻，并能较好的防止水质的二次污染，环保卫生。
高强度的冲压板块及箱内分布均匀的不锈钢拉筋使箱体承压均匀合理。
3、组合式不锈钢水箱由三种主要标准模块组合而成；由1000×1000、1000×500、500×500的标准块，根据不同的三维结构设计参数，采用不同厚度的模块，在厂内或现场进行焊接组装，现场采用氩弧焊焊接而成，焊丝选用ER308,H0Cr21Ni10不锈钢焊丝，焊缝表面经酸洗钝化处理，确保焊缝经久耐用不腐蚀，底盘采用热浸锌
Q235-A碳素钢槽钢。
4、本产品可根据客户要求，设计制作1-100m3之方形组合式水箱。
5、水箱的进水口、出水口、溢流口、排污口及入孔，其尺寸及位置由设计决定。
6、本产品用作热水箱或膨胀水箱时，密封件必须为耐热密封件。
7、保温水箱，根据客户要求，使用不同材质及工艺。
安装说明
a、水箱基础要求
砼基础几何尺寸应按GB02S101有关规定制定。
砼基础平面高低差＜5mm
b、不锈钢水箱的安装，施工和验收
专业焊工现场氩弧焊接。
施工现场有标准电源。
水箱四周有≥500mm的检修空间。
外观检验无锈蚀，无污染：注满水2-3h，箱体无明显变形，焊缝无渗漏为合格。
c、水箱的使用、维修和保养
配管时，切勿向配管进出水口施加过大的负荷。
不要将阀门及大口径管道的重量直接施加到水箱水口，必要时设置管道支撑：对焊接管的膨胀、收缩、振动必须装伸缩柔性接头。
冲压不锈钢板焊接水箱采用不锈钢钢板冲压出加强筋，并用不锈钢焊接条整体焊接而成，结构简单，强度好，可制造较大容量的水箱。
因箱体采用不锈钢板整体焊接，彻底遮断了太阳光的照射，所以不会滋生藻类。
使水质始终保持清洁。
组合式不锈钢板水箱板厚及规格表：
本文由腾嘉组合式不锈钢板水箱原创，转载请注明出处。
