建筑构造与识图期末试卷A卷
建筑识图与构造期末考试_建筑2031(惠安班)
建筑识图与构造期末考试_建筑2031（惠安班）1、基础和地基可以承受建筑物的全部荷载，因此基础就是地基。
[判断题] *对错(正确答案)2、非承重墙一般分为自承重墙和隔墙、幕墙和填充墙。
[判断题] *对(正确答案)错3、楼梯平台的宽度应大于或等于梯段宽度。
[判断题] *对(正确答案)错4、民用建筑中最常见的房间剖面形式是圆形。
[判断题] *对错(正确答案)5、钢筋混凝土圈梁的最小截面为180×120 mm。
[判断题] *对错(正确答案)6、建筑物的构造组成由六大部分组成。
[判断题] *对(正确答案)错7、在砖墙中，一砖半的砖墙习惯称号为37墙，其实质尺寸是370毫米。
[判断题] *对错(正确答案)8、建筑按使用性质分为民用建筑、工业建筑和农业建筑。
[判断题] *错9、对于大多数民用建筑而言，日照是确定房屋正面间距的主要依据。
[判断题] *对(正确答案)错10、墙是建筑物的保温和隔热构件。
[判断题] *对错(正确答案)11、钢筋混凝土基础是刚性基础。
[判断题] *对错(正确答案)12、建筑防潮与防水是同一过程，作好其中一样就可以满足室内正常使用要求。
[判断题] *对13、楼梯平台的宽度应大于或等于梯段宽度。
[判断题] *对(正确答案)错14、亲切的尺度是指建筑物给人的感觉上的大小大于其真实大小。
[判断题] *对错(正确答案)15、设置沉降缝的根本目的是防范地基的不平均沉降。
[判断题] *对(正确答案)错16、建筑物的基础最好埋置在土层的最大冻结层深度以下200mm。
[判断题] *对(正确答案)错17、建筑施工图中的尺寸属于标记尺寸。
[判断题] *对(正确答案)错18、建筑中规定，室外设计地坪的标高为±0.000。
[判断题] *对错(正确答案)19、对于大多数民用建筑而言，日照是确定房屋正面间距的主要依据。
[判断题] *对(正确答案)错20、防火墙的最大间距应根据建筑物的材料而定。

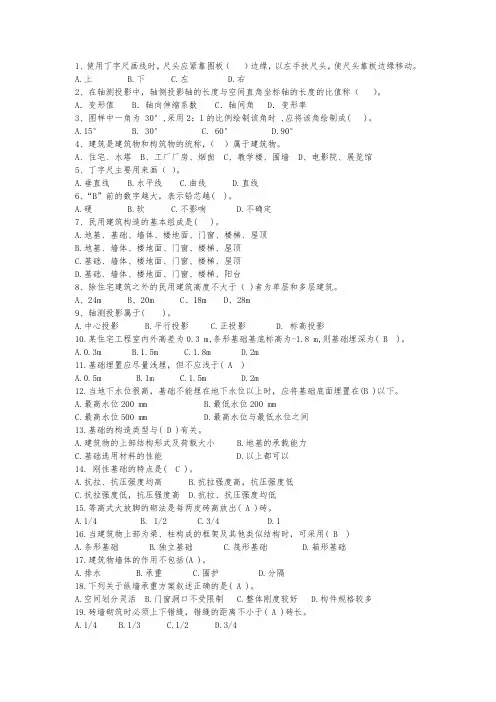

建筑识图与构造期末试卷
1、使用丁字尺画线时，尺头应紧靠图板（）边缘，以左手扶尺头，使尺头靠板边缘移动。
A.上B.下C.左D.右2、在轴测投影中，轴侧投影轴的长度与空间直角坐标轴的长度的比值称（）。
A．变形值 B．轴向伸缩系数 C．轴间角 D．变形率3、图样中一角为 30°,采用2：1的比例绘制该角时 ,应将该角绘制成( )。
A.15°B. 30°C. 60°D.90°4、建筑是建筑物和构筑物的统称，（）属于建筑物。
A、住宅、水塔B、工厂厂房、烟囱C、教学楼、围墙D、电影院、展览馆5、丁字尺主要用来画（）。
A.垂直线B.水平线C.曲线D.直线6、“B”前的数字越大，表示铅芯越( )。
A.硬B.软C.不影响D.不确定7、民用建筑构造的基本组成是( )。
A.地基、基础、墙体、楼地面、门窗、楼梯、屋顶B.地基、墙体、楼地面、门窗、楼梯、屋顶C.基础、墙体、楼地面、门窗、楼梯、屋顶D.基础、墙体、楼地面、门窗、楼梯、阳台8、除住宅建筑之外的民用建筑高度不大于（ )者为单层和多层建筑。
A、24mB、20mC、18mD、28m9、轴测投影属于( )。
A.中心投影B.平行投影C.正投影D. 标高投影10.某住宅工程室内外高差为0.3 m,条形基础基底标高为-1.8 m,则基础埋深为( B )。
A.0.3mB.1.5mC.1.8mD.2m11.基础埋置应尽量浅埋，但不应浅于( A )A.0.5mB.1mC.1.5mD.2m12.当地下水位很高，基础不能埋在地下水位以上时，应将基础底面埋置在(B )以下。
A.最高水位200 mmB.最低水位200 mmC.最高水位500 mmD.最高水位与最低水位之间13.基础的构造类型与( D )有关。
A.建筑物的上部结构形式及荷载大小B.地基的承载能力C.基础选用材料的性能D.以上都可以14. 刚性基础的特点是( C )。
A.抗拉、抗压强度均高B.抗拉强度高，抗压强度低C.抗拉强度低，抗压强度高D.抗拉、抗压强度均低15.等高式大放脚的砌法是每两皮砖高放出( A )砖。
建筑制图及识图期末考试试卷及
WORD格式建筑制图与识图期末考试试卷学院：专业：班级：姓名：学号：一、填空题（每题 3 分，共 30 分）1、房屋施工图由于专业分工的不同，分为__________,__________和 __________。
2、在结构施工图中，除标高以米为单位外，其余尺寸以______为单位。
3、根据投射方式的不同，投影法一般可分为__________和__________。
4、建筑立面图的命名方式有：__________,__________ 和 __________三种。
5、尺寸包括四个要素：___________， __________,__________ 和__________。
6、按直线与三个投影面之间的相对位置，可分为：__________,__________ 和 __________。
7、同一个物体的三个投影图的间具有“三等”关系有：____________、____________、 ____________。
8、房屋按照使用性质的不同，通常可分为__________,__________和 __________三大类。
9、建筑设计一般分为__________和 __________两个阶段。
10、钢筋按其强度由低到高依次分为_____、______、______、______四级，其代号分别为_____、 ______、 ______、 ______。
二、单项择题（每小题 2 分，共 10 分）1 / 81、在 1:10000 的建筑图纸上 1 毫米表示实际是多长（）。
A． 1 米 B.10 米 C.100 米 D.1000 米2、三个投影面展开时，保持不变的是（）。
A.V 投影面B.H 投影面C.W投影面D. 无法确定3、试判断下面直线是侧垂线的是（）。
A． A（ 10， 15， 20） B（ 10， 20， 15） B.C(10,15,20)D(10,15,30)专业资料整理2 / 8WORD格式C.E（ 15， 10， 20） F（ 30， 10， 20）D.G(10,15,20)H(10,30,20)４、水平线的H 面投影（）。
建筑构造与识图期末试卷A卷答案
8.5.1-06-G-j-02参考答案及评分标准课程名称建筑构造与识图 (A) 课程编码 114030034 任课教师使用班级一、填空题题(每题1分，共20分)1、独立基础、条形基础2、建筑构件基准线3、细部尺寸定位尺寸总尺寸4、承重构件围护构件5、建筑施工图结构施工图设备施工图6、总长度总宽度7、索引详图8、外部内部9、定位轴线的编号建筑立面的主次10、引出线文字说明二、单项选择题(每题1分, 共15分)AABBB BABBC DBBAA三、简答题 (每题4分，共20分)1、影响建筑构造的因素有以下三个方面:1.荷载的作用;2.人为因素的作用;3.自然因素的影响2、泛水是指屋面防水层与突出构件之间的防水构造3、定位轴线是确定建筑物主要结构或构件的位置及其标志尺寸的基准线.它是施工中定位,放线的重要依据.4、底层地面一般直接与土壤接触，楼板层是建筑物分隔空间的水平构件；底层地面由地基（素土夯实）、垫层和面层组成。
楼板层由顶棚、结构层与面层组成。
四、作图题(每题10分，共20分)图形正确既可得分五、案例识图 (20分)1、补全该施工图纵横向的轴线编号。
2、4、5；B、C、E；2、该工程的建筑平面图为一层平面图，有一处室外踏步，共4 级。
3、该工程图主出入口朝向为座北朝南，室内外高差0.300 m。
4、该工程图中横向轴线编号自左到右是1 轴到11 轴；纵向轴线编号自下而上是A 轴到H 轴。
5、该工程东西向总长14.570 m，南北向总长12.170 m。
6、底层餐厅地面标高0.300 m，室外标高为-0.300 m。
7、该工程的1＃卫生间内卫生洁具有洗脸盆和坐便器。
8、该平面图有一处尺寸标注错误，位置在H轴交5～8 轴间，即C-2 的宽度应标注为1200mm。
9、车库入口大门的坡道长度0.9 m，坡度是1：6 。
10、该工程的楼梯每级的踏面宽300 mm，踢面高度为150 mm。
《建筑识图》试题(A卷)(答案)
自贡职业技术学校2011—2012学年第二学期《建筑识图》试题(A卷)考试时间:120分钟考试形式:闭卷考卷适用班级:11建筑1.2.3.班班级_________ 学号________ 姓名_________1·、图纸目录·设计总说明（即首页）·建筑施工图（建施__）、、结构施工图（结施）：设备施工图（设施_）。
2·M，两位； _MM_______为单位； M 为单位。
3、开间，大写阿拉伯数字，；纵向定位轴线应用于建筑物进深，4、平面图，结构详图，基础图。
5、粗实线；看到的构配件用中粗实线；被挡住的构配件轮廓用虚线。
6、写出下列常用构件的代号名称：M 门、C 窗、MC 门连窗、J基础、Z 柱、GL 过梁。
7.、E号轴线之后附加的第28. 、建筑平面图中外部的三道尺寸，由外向内依次是总尺寸，轴线尺寸，细部尺寸。
9. 在结构施工图上：4根直径为22的二级钢 4 Φ 22 ；加密区间距为100，非加密区间距为200，直径为10的一级钢φ10 100/200 。
10. 、建筑平面图、立面图、剖面图二．选择题（20分,每小题2分）1·L7(8B)表示（ B ）A、7号非框架梁，8跨，其中两跨为悬挑梁B、7号非框架梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内C、7号连梁，8跨，其中两跨为悬挑梁D、7号连梁，8跨，两端为悬挑梁，悬挑梁不计入8跨2、当图纸标有：KL7（3）300*700 Y500*250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2503.梁的上部有四根纵筋（Φ代表二级钢筋），2Φ25放在角部，2Φ12放在中部作为架立筋，在梁支座上部应注写为（ A ）A、2Φ25+2Φ12B、2Φ25+(2Φ12)C、2Φ25；2Φ12、4.下列叙述正确的是( B )A.G2φ12 表示梁两侧的抗扭钢筋，每侧一根φ12。
建筑识图与构造期末试卷A卷答案
建筑识图与构造期末试卷A卷答案一、选择题（每题2分，共计30分）1、D2、C3、C4、A5、B6、C7、D8、B9、B10、D 11、B 12、B 13、B 14、D 15、C二、填空题（每空1分，共计20分）1、建筑功能建筑技术建筑形象2、中心投影法平行投影法3、长对正高平齐宽相等4、民用建筑工业建筑农业建筑5、53mm﹡115mm﹡240mm6、底层中层面层7、无组织排水有组织排水8、初步设计施工图设计9、1200mm左右三、名词解释（每题3分，共计12分）1、是确定建筑物结构或构件的位置及其标志尺寸的基线，定位轴线之间的距离应符合模数数列的规定。
2、是利用防水卷材与粘结剂结合，形成连续的大面积的构造层来防水的屋顶，能适应温度、振动、不均匀沉降等因素的变化，整体性好，不易渗漏，但施工操作较复杂，技术要求较高。
3、当建筑物的地基承载能力差别较大或建筑物相邻部分的高度、荷载、结构类型有较大差别时，为防止地基不均匀沉降而破坏，故应在适当的位置设置垂直的沉降缝。
4、是建筑物基础下面的土层，直接承受着有基础传来的建筑物的全部荷载，包括建筑物的自重和其他荷载。
四、简答题（每题8分，共计16分）1、①、与建筑物的地下部分构造有关②、与地基的土质情况有关。
③、与地下水位的高低有关。
④、与冰冻线深度有关。
⑤、与相邻建筑设施的基础有关。
2、优点：具有成型自由，整体性强，防水性好，预留孔洞或设置预埋件较方便等特点。
缺点：耗用模板多，湿作业多，施工周期长。
形式：有板式楼板梁板式楼板无梁楼板五、识图（每空2分，共计22分）1、西北风东南风2、左右15.54 11.34 正南四3、平行36.5 平行8.5。
《建筑识图与构造》期末考试试卷附答案
《建筑识图与构造》期末考试试卷附答案一、填空题。
（共20空，每空2分，共40分）1.比例分为____________、____________和____________三种。
在建筑工程制图中，几乎全部选用___________。
2.点的投影仍然是_________。
3.组合体的组合类型有__________、__________和__________三种。
4.三面正投影的位置关系是以正立面图为准，平面图在它的_________方，侧立面图在它的_________方。
5.点A在V面上的投影用 __________表示，直线BC在W面上的投影用__________表示。
6.三面正投影图的投影规律是___________、___________、____________。
7.正投影的投射线相互_________，且_________于投影面。
8.在标注半径时，在半径数字前面应加注半径符号为__________。
9.字体的号数，即为字体的__________,汉字的字高不应小于_______mm。
二、单选（共10小题，每小题3分，共30分）1.直角三角形的正投影不可能是（）。
A. 点B.直线C.非直角三角形D.直角三角形2.三面正投影体系在展开时，规定（）。
A.H面保持不动B. V面保持不动C.W面保持不动D. H面、V面保持不动3.绘图铅笔有软硬之分，下列铅笔最硬的是（）。
A.HB.BC.2HD.2B4.图样上尺寸数字代表的是（）。
A.图样上线段的长度B.物体的实际大小C.随比例变化的尺寸D.图线乘比例的长度5. 三面正投影图中平面图反映形体的（）。
A.长度和宽度B.长度和高度C.宽度和高度D.空间角度6.下列圆弧尺寸的标注方法正确的是（）。
7.空间点A到（）的距离等于空间点A的X坐标。
A.H面B.V面C.W面D.轴测投影面8. 关于图纸标题栏说法不正确的是（）。
A.标题栏的长边有200mm或240mm两种尺寸B.标题栏可分为五个区C.标题栏设在图样的右下角或下部D.标题栏应设在图框的外侧9.体表面数最少的形体是（）A.三棱柱B.三棱锥C.圆锥D.球10.水平面在（）上的投影反映实形。
建筑结构基础与识图试卷A
5、适筋梁的破坏属于脆性破坏；（适筋梁属于延性破坏）（×）
6、《混凝土规范》规定，板区格长边与短边的比值小于2，按双向板计算；（√）
7、框架柱的内力主要包括弯矩和轴力；（√）
8、《抗震规范》根据烈度，结构类型和房屋的高度，将框架结构划分为四个等级，其中四级抗震要求最高；（一级抗震要求最高）（×）
（已知： ， ， ， ， ）
2、某矩形截面简支梁，截面尺寸为 ，混凝土强度等级C25，箍筋HPB235级，承受剪力设计值为 。试求箍筋用量。（已知： ， ，最Fra bibliotek配箍率 ，当 ）
A.矩形B.T形
C.工字形D.槽形
3、下列关于多层砌体结构的说法，错误的是（A）；
A.多层黏土砖房屋的抗震构造措施中，构造柱可以不设；
B.8度区，普通砖房屋的高度和层数的限制分别为是18米和6层；
C.防震缝是减轻地震对房屋破坏的有效措施之一；
D.在地震区，不应采用无锚固的钢筋混凝土预制挑檐。
4、建筑物的抗震设计根据其使用功能的重要性分为甲类、乙类、丙类、丁类四个抗震设防类别。大量的建筑物属于(C)；
四、简答题（每小题5分，共20分）
1、简述建筑物抗震设计的“三水准”设防目标？P47
2、受弯构件斜截面的破坏形态有哪几种？他们的破坏特征如何？P63
3、何谓单向板？其受力特点是什么？P82+P86
4、普通抗剪螺栓连接有几种破坏形式？怎样保证不发生破坏？
五、计算题（每小题15分，共30分）
1、已知矩形截面梁 ， ，由荷载设计值产生的弯矩 ，混凝土强度等级为C30，钢筋选用HRB400级，试求所需的受拉钢筋截面面积AS及选配钢筋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8.5.1-06-G-j-01
期末考试试卷（A 卷）
考试科目：[114030034]建筑构造与识图 考核类型：考试 考试时间：90分钟 考试形式：闭卷
1.、基础按构造形式分为 、 、筏形基础、箱形基础、 桩基础。
2、定位轴线是用来确定 位置及其尺寸的 。
3、尺寸标注中的外部尺寸一般标注三道，即
、 、 。
4、墙或柱是建筑物的 和 。
5、建筑工程施工图按其内容和专业分工的不同一般分为 、 以及 。
6、建筑平面图中的总长度是指建筑的 和 。
7、绘制建筑详图时，应在相关的建筑平、立、剖面等图有关部位绘注出 符号，并在所画建筑详图下方绘注出 符号。
8、建筑剖面图中需标注的高度尺寸，分 尺寸和 尺寸两种。
9、立面图有三种命名方式，分别是以 命名；以 命名；以及建筑的朝向命名。
10、建筑立面图中一般用 加 注明墙面各部位所用的装饰材料。
1、“12墙”厚度的标志尺寸为（ ）。
A. 120mm B. 110mm C. 125mm D. 115mm 2.在比例为1：100的建筑平面图中，图中1cm 的实际长度应为( )。
A 、1000mm B 、100mm C 、100cm D 、 0.1m 3. 一套建筑施工图中，剖面图的剖切位置、剖视方向应在（ ）平面图上表达。
A 、总平面图 B 、底层平面图 C 、标准层平面图 D 、屋顶平面图
4. 房屋工程图中相对标高的零点±0.000是指（ ）的标高。
A 、室外设计地面
B 、室内底层地面
C 、入口台阶顶面
D 、屋顶面
5、楼梯栏杆的高度不少于（ ）mm
A 、800
B 、900
C 、1000
D 、1100
6、墙体依结构受力情况不同可分为（ ）。
A 、内墙、外墙
B 、承重墙、非承重墙
C 、实体墙、空体墙和复合墙
D 、叠砌墙、板筑墙和装配式板材墙
7、下面图中正确的剖面图是（ ）。
8
、关于建筑剖面图的用途，以下说法正确的是（ ）
A 、可以反映建筑物全貌。
B 、主要用来表达房屋内部构造状况的图样。
C
、可以反映建筑物的门窗的高度和做法。
D 、以上都可以。
9、关于标高，下列（
）的说法是错误的。
A 、负标高应注“－”
B 、正标高应注“＋”
C 、正标高不注“＋”
D 、零标高应注“±”
10、下列关于圈梁，说法错误的是（ ）。
A.一般情况下，圈梁必须封闭。
B. 当遇有门窗洞口时，需增设附加圈梁。
C.过梁可以兼做圈梁。
D. 圈梁可以兼做过梁。
11、详图符号为 圆圈内的4表示（ ）。
A 、详图所在的定位轴线编号 B 、详图的编号
C 、详图所在的图纸编号
D 、被索引的图样所在图纸的编号
12、结构的承重部分为梁柱体系，墙体只起维护和分隔作用，此种结构称（ ）。
A 、砌体结构
B 、框架结构
C 、板墙结构
D 、空间结构
13、在墙体布置中，仅起分隔房间作用且其自身重量还由其他构件来承担的墙称为（
）。
A 、横墙 B 、隔墙 C 、纵墙 D 、承重墙
14、在以下四例总平面图图例中，表示新建建筑图例的是（ ）。
15、节点详图常采用（ ）来表述其内部构造。
A 、多层构造引出线加文字说明
B 、文字说明
C 、多层构造引出线加尺寸标注
D 、尺寸标注
11
1
122223344
A B C D
2
4×
××
×A B 、C 、D 、
8.5.1-06-G-j-01
1、影响建筑构造的因素有哪些?
2、什么是泛水?
3、定位轴线的定义.
4、底层地面与楼板层在构造上有什么不同？
1、根据轴侧图，画出物体的三面投影图。
（3×5′=15′）
2、在材料图例下面写出相应的名称。
得分五、案例识图。
(25分)
8.5.1-06-G-j-01
1、补全该施工图纵横向的轴线编号。
；；
2、该工程的建筑平面图为平面图，有一处室外踏步，共级。
3、该工程图主出入口朝向为，室内外高差m。
4、该工程图中横向轴线编号自左到右是轴到轴；纵向轴线编号自下而上是轴到轴。
5、该工程东西向总长m，南北向总长m。
6、底层餐厅地面标高m，室外标高为m。
7、该工程的1＃卫生间内卫生洁具有和。
8、该平面图有一处尺寸标注错误，位置在轴间，即的宽度应标注为1200mm。
9、车库入口大门的坡道长度m，坡度是。
10、该工程的楼梯每级的踏面宽mm，踢面高度为mm。
