数控机床精度检验
数控机床的精度检测与调整方法
数控机床的精度检测与调整方法数控机床是现代制造业中不可或缺的一种设备，它的精度对于产品的质量和性能起着至关重要的作用。
本文将介绍数控机床的精度检测与调整方法，帮助读者更好地了解和应用这些技术。
一、精度检测方法1. 几何误差检测几何误差是数控机床精度的重要指标，包括直线度、平行度、垂直度、圆度等。
常用的几何误差检测方法有激光干涉仪、三坐标测量仪等。
通过这些设备，可以精确测量机床各个轴向的几何误差，并得出相应的数据。
2. 理论切削路径与实际切削路径对比在数控机床的加工过程中，理论切削路径与实际切削路径之间可能存在偏差。
通过对比理论切削路径与实际切削路径，可以判断数控机床的精度是否达标。
常用的方法是使用光学测量仪器，对切削路径进行高精度的测量和分析。
二、精度调整方法1. 机床结构调整数控机床的结构调整是提高其精度的重要手段。
首先，需要检查机床各个部件的紧固情况，确保机床的刚性和稳定性。
其次，根据几何误差的检测结果，对机床的导轨、滑块等部件进行调整，以减小误差。
2. 控制系统调整数控机床的控制系统对于其加工精度起着至关重要的作用。
通过调整控制系统的参数，可以改善机床的运动精度和定位精度。
常用的调整方法包括增加控制系统的采样频率、优化控制算法等。
3. 刀具与工件的匹配调整刀具与工件的匹配对于加工精度有很大影响。
在数控机床的加工过程中，需要根据工件的要求选择合适的刀具，并对刀具进行调整和校准。
同时，还需要对工件进行检测，确保其尺寸和形状与设计要求一致。
三、精度检测与调整的重要性数控机床的精度检测与调整是保证产品质量和性能的关键环节。
只有通过科学的检测方法，准确地了解机床的精度情况，才能及时采取相应的调整措施，提高机床的加工精度。
这对于提高生产效率、降低成本、提升产品竞争力具有重要意义。
四、未来发展趋势随着制造业的不断发展，数控机床的精度要求也越来越高。
未来，数控机床的精度检测与调整方法将更加精细化和智能化。
数控机床加工精度检测与校准方法
数控机床加工精度检测与校准方法在现代制造业中，数控机床是不可或缺的重要设备。
它的高效率、高精度和高稳定性使得加工过程更加精确和可靠。
然而，由于各种因素的影响，数控机床的加工精度可能会出现偏差。
因此，对数控机床的精度进行检测和校准是非常必要的。
一、加工精度检测方法1. 几何误差检测几何误差是数控机床加工精度的重要指标之一。
常见的几何误差包括直线度误差、平行度误差、垂直度误差和圆度误差等。
几何误差的检测可以使用光学测量仪器，如激光干涉仪、光学投影仪等。
通过将测量仪器与数控机床进行联动，可以实时监测数控机床的加工精度，并得出相应的误差数据。
2. 热误差检测热误差是数控机床加工精度的另一个重要指标。
由于加工过程中会产生热量，数控机床的温度会发生变化，从而导致加工精度的偏差。
为了检测热误差，可以使用温度传感器对数控机床进行监测。
通过实时记录数控机床的温度变化，并与加工精度进行对比，可以得出热误差的数据。
3. 振动误差检测振动误差是数控机床加工精度的另一个重要影响因素。
振动会导致数控机床的加工过程不稳定，从而影响加工精度。
为了检测振动误差，可以使用振动传感器对数控机床进行监测。
通过实时记录数控机床的振动情况，并与加工精度进行对比，可以得出振动误差的数据。
二、加工精度校准方法1. 机床调整机床调整是校准数控机床加工精度的常用方法之一。
通过调整数控机床的各项参数，如传动装置、导轨、滑块等，可以减小加工误差。
例如，可以通过调整导轨的平行度和垂直度来改善加工精度。
此外，还可以通过更换加工刀具、调整刀具固定方式等方式来提高加工精度。
2. 补偿技术补偿技术是校准数控机床加工精度的另一种常用方法。
通过对加工过程中的误差进行实时监测，并通过数学模型进行补偿，可以减小加工误差。
例如，可以通过在程序中添加补偿指令，根据误差数据进行补偿，从而提高加工精度。
3. 精度校准仪器精度校准仪器是校准数控机床加工精度的重要工具。
常见的精度校准仪器包括激光干涉仪、光学投影仪、三坐标测量机等。
数控机床工作台的定位精度检测与调整技巧
数控机床工作台的定位精度检测与调整技巧数控机床工作台是现代制造业中不可或缺的重要设备，其定位精度直接关系到加工零件的质量和精度。
本文将为大家介绍数控机床工作台的定位精度检测与调整技巧。
一、定位精度检测方法1. 平面定位精度检测：将工作台移动到机床最大行程的两端，将测量时的测头放置在工作台上，并对两个端点进行平面度测量。
根据测量结果，计算平均偏差，以评估工作台的平面定位精度。
2. 垂直定位精度检测：将工作台移动到最高点或最低点，将测量时的测头放置在工作台上，并对工作台进行垂直度测量。
根据测量结果，计算垂直度偏差，以评估工作台的垂直定位精度。
3. 水平定位精度检测：将工作台移动到机床最大行程的两端，将测量时的测头放置在工作台上，并对两个端点进行水平度测量。
根据测量结果，计算平均偏差，以评估工作台的水平定位精度。
4. 位移重复性检测：将工作台移动到同一个位置，并多次测量工作台的定位偏差。
根据测量结果，计算位移重复性误差，以评估工作台的定位精度。
二、定位精度调整技巧1. 调整导轨与滑块：导轨与滑块是数控机床工作台的关键部件，直接影响着定位精度。
通过调整导轨与滑块之间的间隙，减小摩擦力，可以提高定位精度。
调整时需仔细测量每个位置的间隙，并确保在规定范围内。
2. 调整传动系统：传动系统的精度也是影响工作台定位精度的重要因素。
可以通过调整传动装置的齿轮啮合间隙、传动带的张力以及传动链条的松紧度来提高定位精度。
3. 检查并更换磨损部件：长时间使用后，机床工作台的关键部件可能会出现磨损，导致定位精度下降。
及时检查并更换磨损的部件，可以恢复工作台的定位精度。
4. 调整液压系统：液压系统的稳定性对工作台的定位精度有重要影响。
可以通过调整液压泵的工作压力、检查液压缸的密封状况，保证液压系统的正常工作，提高工作台的定位精度。
5. 关注温度变化：温度变化也会对工作台的定位精度造成影响。
数控机床工作台应放置在稳定的温度环境中，并定期检查温度变化对定位精度的影响，必要时进行调整或采取温度补偿措施。

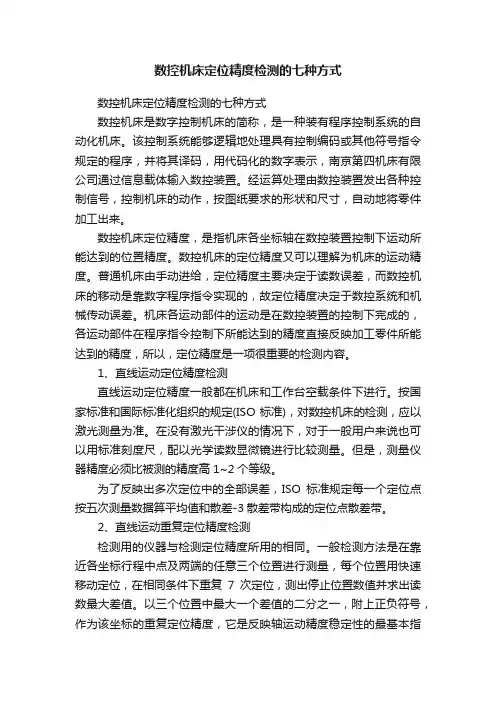

数控机床定位精度检测的七种方式
数控机床定位精度检测的七种方式数控机床定位精度检测的七种方式数控机床是数字控制机床的简称，是一种装有程序控制系统的自动化机床。
该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，用代码化的数字表示，南京第四机床有限公司通过信息载体输入数控装置。
经运算处理由数控装置发出各种控制信号，控制机床的动作，按图纸要求的形状和尺寸，自动地将零件加工出来。
数控机床定位精度，是指机床各坐标轴在数控装置控制下运动所能达到的位置精度。
数控机床的定位精度又可以理解为机床的运动精度。
普通机床由手动进给，定位精度主要决定于读数误差，而数控机床的移动是靠数字程序指令实现的，故定位精度决定于数控系统和机械传动误差。
机床各运动部件的运动是在数控装置的控制下完成的，各运动部件在程序指令控制下所能达到的精度直接反映加工零件所能达到的精度，所以，定位精度是一项很重要的检测内容。
1、直线运动定位精度检测直线运动定位精度一般都在机床和工作台空载条件下进行。
按国家标准和国际标准化组织的规定(ISO标准)，对数控机床的检测，应以激光测量为准。
在没有激光干涉仪的情况下，对于一般用户来说也可以用标准刻度尺，配以光学读数显微镜进行比较测量。
但是，测量仪器精度必须比被测的精度高1~2个等级。
为了反映出多次定位中的全部误差，ISO标准规定每一个定位点按五次测量数据算平均值和散差-3散差带构成的定位点散差带。
2、直线运动重复定位精度检测检测用的仪器与检测定位精度所用的相同。
一般检测方法是在靠近各坐标行程中点及两端的任意三个位置进行测量，每个位置用快速移动定位，在相同条件下重复7次定位，测出停止位置数值并求出读数最大差值。
以三个位置中最大一个差值的二分之一，附上正负符号，作为该坐标的重复定位精度，它是反映轴运动精度稳定性的最基本指标。
3、直线运动的'原点返回精度检测原点返回精度，实质上是该坐标轴上一个特殊点的重复定位精度，因此它的检测方法完全与重复定位精度相同。
数控机床精度检验内容
数控机床精度检验内容数控机床是一种高精度、高效率的加工设备，其精度直接影响着加工零件的质量和精度。
因此，对数控机床的精度进行检验是非常重要的。
下面将介绍数控机床精度检验的内容。
首先，数控机床的精度检验包括几个方面，几何精度、运动精度和位置精度。
几何精度是指机床各轴线的几何误差，包括直线度、平行度、垂直度等；运动精度是指机床在运动过程中的动态精度，包括加工速度、加速度、减速度等；位置精度是指机床在停止状态下的定位精度，包括定位误差、重复定位精度等。
这些精度指标直接影响着数控机床加工零件的精度和表面质量。
其次，数控机床精度检验的方法主要包括几种，静态检验、动态检验和综合检验。
静态检验是指在机床停止状态下对各轴线的几何精度进行检测，可以通过测量仪器进行测量，如千分尺、角尺等；动态检验是指在机床运动状态下对运动精度进行检测，可以通过加工模拟零件进行加工，然后进行测量分析；综合检验是指将静态检验和动态检验相结合，对机床的整体精度进行评估。
另外，数控机床精度检验的标准主要包括国家标准和行业标准。
国家标准是指由国家相关部门颁布的针对数控机床精度的检验标准，如GB/T19001-2008《数控机床检验标准》等；行业标准是指由行业协会或企业制定的针对特定类型数控机床的检验标准，如《数控车床精度检验标准》等。
在进行数控机床精度检验时，需要严格按照相关标准进行检验，以确保检验结果的准确性和可靠性。
最后，数控机床精度检验的意义在于保证机床加工零件的精度和质量，提高加工效率和加工精度，降低加工成本，提高产品的竞争力。
通过定期对数控机床进行精度检验，可以及时发现机床的精度问题，进行调整和维护，确保机床的稳定性和可靠性，延长机床的使用寿命。
综上所述，数控机床精度检验内容包括几何精度、运动精度和位置精度，检验方法包括静态检验、动态检验和综合检验，检验标准包括国家标准和行业标准。
通过精度检验可以保证机床的加工精度和质量，提高产品的竞争力，具有重要的意义和价值。
数控机床的精度检测方法与标准
数控机床的精度检测方法与标准数控机床是一种高精度的机床设备，广泛应用于制造业的各个领域。
为了确保数控机床的工作精度，需要进行精度检测。
本文将介绍数控机床的精度检测方法和标准，为读者提供参考。
一、数控机床精度检测方法1. 几何精度检测几何精度是指数控机床在工作过程中，工件表面形状、位置、尺寸等与理论位置之间的差异。
常用的几何精度检测方法包括：平行度检测、垂直度检测、直线度检测等。
这些检测方法可以通过使用测量仪器（例如投影仪、三坐标测量机等）进行测量和比较，以确定数控机床是否满足工作要求。
2. 运动精度检测运动精度是指数控机床在运动中达到的位置是否准确。
常用的运动精度检测方法包括：位置误差检测、重复定位精度检测、速度误差检测等。
这些检测方法可以通过使用激光干涉仪、激光漂测仪等测量设备进行测量，以确定数控机床的运动精度是否符合要求。
3. 刚度检测刚度是指数控机床在受力时的变形情况。
常用的刚度检测方法包括：静刚度检测、动刚度检测等。
静刚度可以通过在数控机床各个部位施加力并测量其变形情况来进行检测；动刚度可以通过在数控机床运动状态下进行控制并测量位移来进行检测。
二、数控机床精度检测标准为了统一数控机床的精度检测标准，国内外制定了相应的标准，其中最有代表性的是国家标准GB/T16857-1997《数控机床精度检验方法》。
该标准规定了数控机床的几何精度、运动精度和刚度等指标的检测方法和要求。
以几何精度为例，该标准包括对工件表面形状、位置、尺寸等几何误差的检测，在该标准中，提供了一系列的测量方法，包括投影法、三坐标法、机床内检测法等。
此外，该标准还规定了几何误差的允许值，即数控机床在工作过程中允许存在的误差范围。
除了国家标准，国际标准也对数控机床的精度检测进行了规范，例如ISO 230-1和ISO 230-2等，这些标准主要用于指导和规范制造商以及使用单位在数控机床精度检测方面的操作。
近年来，随着数控机床技术的不断发展，对精度的要求也越来越高。
论数控机床精度的检测
论数控机床精度的检测引言数控机床是一种基于计算机程序进行加工操作的机床，具有加工精度高、加工效率高等优点，在现代工业生产中得到广泛应用。
然而，数控机床加工精度的高低直接影响到产品的质量和生产效率，因此，确保数控机床加工精度的准确性至关重要。
本文将对数控机床精度检测的相关技术进行探讨。
数控机床精度的定义数控机床的精度是指该机床在加工过程中达到预定要求的能力。
主要包括位置精度和重复定位精度两个方面。
位置精度：数控机床的位置精度是指数控机床在进行加工时，其加工点与设定点之间的距离误差。
位置精度包括静态位置精度（机床在加工静止时的误差）和动态位置精度（机床在运动时的误差）。
重复定位精度：数控机床的重复定位精度是指数控机床在多次进行同一操作时，能够重复定位到原先的位置的精度。
重复定位精度对于进行批量生产的产品拥有非常重要的作用。
数控机床精度的检测方法数控机床的精度检测一般采用以下两种方法。
单点检测所谓单点检测就是检测机床加工坐标系内某一点的位置误差。
因为精度误差是由加工系统及载台，工件本身等多种因素决定的，因此可以用单点误差来反映加工系统的整体误差。
单点检测的具体流程如下：1.先选定一个检测点，将测量探头精确对准该点进行测量，并记录测量数据。
2.将探头移动到其他点，重复以上测量操作。
3.通过测量数据计算出每个点的偏差，并绘制出机床坐标系内每个点的偏差分布图。
传递误差法所谓传递误差是指在加工过程中由前一工件加工误差产生的误差被传递到后一工件上，因此传递误差法主要是检测两个及以上工件加工后的误差。
传递误差法的具体流程如下：1.首先进行第一工件的加工，并记录加工所得的偏差数据。
2.将第一工件从机床中取出，将第二工件安装进机床，并进行加工。
3.用探头测试第二工件加工后的偏差，并将其与第一次加工所得的偏差数据相减、求均值，得出第二工件的加工误差和传递误差。
4.重复上述操作，得出其他工件的加工误差和传递误差，并绘制出工件间偏差传递关系图。
数控机床的精度与重复定位精度检测方法
数控机床的精度与重复定位精度检测方法数控机床是现代制造业中不可或缺的设备之一，它的精度和重复定位精度对产品的质量和生产效率有着重要的影响。
本文将探讨数控机床的精度以及重复定位精度的检测方法。
一、数控机床的精度数控机床的精度是指其加工零件的尺寸和形状与设计要求的偏差程度。
数控机床的精度受到多种因素的影响，包括机床本身的结构和性能、刀具的质量、工件的材料等。
为了确保数控机床的精度，需要进行精度检测。
二、数控机床精度检测方法1. 几何误差检测几何误差是指数控机床在加工过程中由于机械结构和运动控制系统等方面的因素引起的误差。
常见的几何误差包括直线度误差、平行度误差、垂直度误差等。
几何误差可以通过使用激光干涉仪、三坐标测量仪等设备进行检测。
2. 重复定位精度检测重复定位精度是指数控机床在多次运动后，回到同一位置的精度。
重复定位精度的检测可以通过在机床上固定一个测量工具，然后多次运动并记录每次运动后测量工具的位置，最后计算其偏差值来进行。
3. 理论精度与实际精度对比理论精度是指数控机床在设计和制造过程中所规定的精度要求，而实际精度是指机床在使用过程中的实际精度水平。
通过对理论精度与实际精度进行对比，可以评估机床的性能和加工质量。
4. 环境因素对精度的影响环境因素如温度、湿度等也会对数控机床的精度产生影响。
因此，在进行精度检测时，需要对环境因素进行控制，并进行相应的修正。
5. 精度检测的标准与要求精度检测需要根据不同的机床类型和加工要求制定相应的标准和要求。
这些标准和要求可以包括尺寸偏差、形状偏差、位置偏差等内容，以确保机床的加工质量和性能。
总结：数控机床的精度和重复定位精度对于产品的质量和生产效率至关重要。
通过几何误差检测、重复定位精度检测、理论精度与实际精度对比以及环境因素的控制，可以评估和提高数控机床的精度。
精度检测的标准和要求也是确保机床性能和加工质量的重要保证。
在实际生产中，我们应该重视数控机床的精度检测，以提高产品质量和生产效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控机床精度检测数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。
另一方面，数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使用。
因此，数控机床精度检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。
1、检验所用的工具1.1、水平仪水平：0.04mm/1000mm扭曲：0.02mm/1000mm水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的直线度、平面度和设备安装的水平性、垂直性。
使用方法：测量时使水平仪工作面紧贴在被测表面，待气泡完全静止后方可读数。
水平仪的分度值是以一米为基长的倾斜值，如需测量长度为L的实际倾斜值可以通过下式进行计算：实际倾斜值=分度值×L×偏差格数水平仪的读数：水平仪读数的符号，习惯上规定：气泡移动方向和水平移动方向相同时读数为正值，相反时为负值。
1.2、千分表1.3、莫氏检验棒2、检验内容2.1、相关标准（例）➢加工中心检验条件第2部分：立式加工中心几何精度检验JB/T8771.2-1998➢加工中心检验条件第7部分：精加工试件精度检验JB/T8771.7-1998➢加工中心检验条件第4部分：线性和回转轴线的定位精度和重复定位精度检验JB/T8771.4-1998➢机床检验通则第2部分：数控轴线的定位精度和重复定位精度的确定JB/T17421.2-2000加工中心技术条件JB/T8801-19982.2、检验内容精度检验内容主要包括数控机床的几何精度、定位精度和切削精度。
2.2.1、数控机床几何精度的检测机床的几何精度是指机床某些基础零件本身的几何形状精度、相互位置的几何精度及其相对运动的几何精度。
机床的几何精度是综合反映该设备的关键机械零部件和组装后几何形状误差。
数控机床的基本性能检验与普通机床的检验方法差不多，使用的检测工具和方法也相似，每一项要独立检验，但要求更高。
所使用的检测工具精度必须比所检测的精度高一级。
其检测项目主要有：直线度一条线在一个平面或空间内的直线度，如数控卧式车床床身导轨的直线度。
部件的直线度，如数控升降台铣床工作台纵向基准T形槽的直线度。
运动的直线度，如立式加工中心X轴轴线运动的直线度。
平面度（如立式加工中心工作台面的平面度）测量方法有：平板法、平板和指示器法、平尺法、精密水平仪法和光学法。
平行度、等距度、重合度线和面的平行度，如数控卧式车床顶尖轴线对主刀架溜板移动的平行度。
运动的平行度，如立式加工中心工作台面和X轴轴线间的平行度。
等距度，如立式加工中心定位孔与工作台回转轴线的等距度。
同轴度或重合度，如数控卧式车床工具孔轴线与主轴轴线的重合度。
垂直度直线和平面的垂直度，如立式加工中心主轴轴线和X轴轴线运动间的垂直度；运动的垂直度，如立式加工中心Z轴轴线和X轴轴线运动间的垂直度。
旋转径向跳动，如数控卧式车床或主轴定位孔的径向跳动。
周期性轴向窜动,如数控卧式车床主轴的周期性轴向窜动。
端面跳动，如数控卧式车床主轴的卡判定位端面的跳动。
2.2.2、机床的定位精度检验数控机床的定位精度是测量机床各坐标轴在数控系统控制下所能达到的位置精度。
根据实测的定位精度数值判断机床是否合格。
其内容有：各进给轴直线运动精度。
直线运动重复定位精度。
直线运动轴机械回零点的返回精度。
刀架回转精度。
2.2.3、机床的切削精度检验机床的切削精检验，又称为动态精度检验，其实质是对机床的几何精度和定位精度在切削时的综合检验。
其内容可分为单项切削精度检验和综合试件检验：单项切削精度检验包括：直线切削精度、平面切削精度、圆弧的圆度、圆柱度、尾座套筒轴线对溜板移动的平行度、螺纹检测等综合试件检验：根据单项切削精度检验的内容，设计一个具有包括大部分单项切削内容的工件进行试切加工，来确定机床的切削精度。
2.2.4、数控车床基本检验项目表数控车床基本检验项目序号检测内容检测方法允许误差/mm实测误差1 床身导轨调水平纵向导轨在垂直平面内的直线度0．020（凸）局部公差：在任意250长度上测量为0.075横向导轨的平行度0.04/10002 溜板移动在水平面内的直线度0.023 尾座移动对溜板移动的平行度:a:在垂直平面内b:在水平面内0.03局部公差:在任意500测量长度上为0.024主轴a:主轴的轴向窜动b:主轴轴肩支承面的跳动a:0.01b:0.02(包括轴向窜动)序号检测内容检测方法允许误差/mm实测误差5 主轴定心轴颈的径向跳动0.016 主轴锥孔轴线的径向跳动a:靠近主轴端面b:距离主轴端面300mm处a:0.01b:0.027 主轴轴线对溜板移动的平行度a:在垂直平面内b:在水平内(测量长度为200mm)a:在300测量长为0.02(只许向上偏)b:0.015(只许向上偏)8 顶尖的跳动0.0159 尾座套筒轴线对溜板移动的平行度a:在垂直平面内b:在水平面内a:在100测量长度上为0.015(只许向上偏)b:在100测量长度为0.01(只许向前偏)序号检测内容检测方法允许误差/mm实测误差10 尾座套筒锥孔轴线对溜板移动的平行度a:在垂直平面内b:在水平面内(测量长度为200mm)a：在300测量长度上为0.03(只许向上偏)b:0.03(只许向前偏)11两顶针主轴和尾座两顶尖的等高0.05 0.02(只许尾座高)12 刀架回转的重复定位精度0.0113 重复定位精度Z轴0.015X轴0.01序号检测内容检测方法许误差/mm实测误差14 定位精度Z轴0.045X轴0.04P1精车外圆的精度a:圆度b:在纵截面内直径一致性a:0.005b:在200测量长度上为0.03P2 精车端面的平面度300直径上为0.02(只许凹)P3螺纹L 2dd约为Z轴丝杆直径螺距不超过Z轴丝杆螺距之半任意60mm测量长度螺距累积误差的允差为0.02mm 注：P1、P3试切件为钢材P2试件为铸铁3、实例分析一（以数车为例）3.1、床身导轨的直线度3.1.1、纵向导轨调平后，床身导轨在垂直平面内的直线度检验工具：精密水平仪检验方法：如 0001所示，水平仪沿 Z 轴向放在溜板上，沿导轨全长等距离地在各位置上检验，记录水平仪的读数，算出床身导轨在垂直平面内的直线度误差。
图00013.1.2、横向导轨调平后，床身导轨的直线度检验工具：精密水平仪检验方法：如0002 所示，水平仪沿 X 轴向放在溜板上，在导轨上移动溜板，记录水平仪读数，其读数最大值即为床身导轨的平行度误差。
图0002全长的直线度误差：曲线相对其两端连线的最大坐标值。
导轨全长的直线度误差δ全为：(BB’误差曲线中的最大误差格数，例：2.8格)δ全=BB’×水平仪规格×被测时的每次移动距离= 2.8 ×0.02/1000 ×250=0.014∵0.014<0.02（直线度全程允许公差）∴这台车床床导轨在垂直平面内的直线度检验合格国标：在500～1000长度内只许凸起0.023.2、溜板在水平面内移动的平行度检验工具：指示器和检验棒，百分表和平尺检验方法：如 0003 所示，将直验棒顶在主轴和尾座顶尖上；再将百分表固定在溜板上，百分表水平触及验棒母线；全程移动溜板，调整尾座，使百分表在行程两端读数相等，检测溜板移动在水平面内的平行度误差。
图00033.3、尾座移动对溜板移动的平行度垂直平面内尾座移动对溜板移动的平行度水平面内尾座移动对溜板移动的平行度检验工具：百分表检验方法：如0004 0005所示，将尾座套筒伸出后，按正常工作状态锁紧，同时使尾座尽可能的靠近溜板，把安装在溜板上的第二个百分表相对于尾座套筒的端面调整为零；溜板移动时也要手动移动尾座直至第二个百分表的读数为零，使尾座与溜板相对距离保持不变。
按此法使溜板和尾座全行程移动，只要第二个百分表的读数始终为零，则第一个百分表相应指示出平行度误差。
或沿行程在每隔 300mm 处记录第一个百分表读数，百分表读数的最大差值即为平行度误差。
第一个指示器分别在图中 ab 位置测量，误差单独计算。
图0004图00053.４、主轴跳动主轴的轴向窜动主轴的轴肩支承面的跳动检验工具：百分表和专用装置检验方法：用专用装置在主轴线上加力 F（F的值为消除轴向间隙的最小值），把百分表安装在机床固定部件上，然后使百分表测头沿主轴轴线分别触及专用装置的钢球和主轴轴肩支承面；旋转主轴，百分表读数最大差值即为主轴的轴向窜动误差和主轴轴肩支承面的跳动误差。
3.5、主轴定心轴颈的径向跳动检验工具：百分表检验方法：如 0006 所示，把百分表安装在机床固定部件上，使百分表测头垂直于主轴定心轴颈并触及主轴定心轴颈；旋转主轴，百分表读数最大差值即为主轴定心轴颈的径向跳动误差图00063.６、主轴锥孔轴线的径向跳动检验工具：百分表和验棒检验方法：如图0007，将检验棒插在主轴锥孔内，把百分表安装在机床固定部件上，使百分表测头垂直触及被测表面，旋转主轴，记录百分表的最大读数差值，在 a、b 处分别测量。
标记检棒与主轴的圆周方向的相对位置，取下检棒，同向分别旋转检棒 90 度、 180 度、 270 度后重新插入主轴锥孔，在每个位置分别检测。
取４次检测的平均值即为主轴锥孔轴线的径向跳动误差。
图00073.７、主轴轴线（对溜板移动）的平行度检验工具：百分表和验棒检验方法：如图0007将检验棒插在主轴锥孔内，把百分表安装在溜板（或刀架）上，然后：（１）使百分表测头垂直在平面触及被测表面（验棒），移动溜板，记录百分表的最大读数差值及方向；旋转主轴 180 度，重复测量一次，取两次读数的算术平均值作为在垂直平面内主轴轴线对溜板移动的平行度误差；（２）使百分表测头在水平平面内垂直触及被测表面（验棒），按上述（１）的方法重复测量一次，即得水平平面内主轴轴线对溜板移动的平行度误差。
图00073.８、主轴顶尖的跳动检验工具；百分表和专用顶尖检验方法：如 0008所示，将专用顶尖插在主轴锥孔内，把百分表安装在机床固定部件上，使百分表测头垂直触及被测表面，旋转主轴，记录百分表的最大得数差值。
图00083.９、尾座套筒轴线（对溜板移动）的平行度检验工具：百分表检验方法；如 0009 0010所示，将尾座套筒伸出有效长度后，按正常工作状态锁紧。
百分表安装在溜板（或刀架上），然后：使百分表测头在垂直平面内垂直触及被测表面（尾座筒套），移动溜板，记录百分表的最大读数差值及方向；即得在垂直平面内尾座套筒轴线对溜板移动的平行度误差；使百分表测头在水平平面内垂直触及被测表面（尾座套筒），按上述（１）的方法重复测量一次，即得在水平平面内尾座套筒轴线对溜板移动的平行度误差。
图0009图00103.10、尾座套筒锥孔轴线（对溜板移动）的平行度检验工具：百分表和验棒检验方法：尾座套筒不伸出并按正常工作状态锁紧；将检验棒插在尾座套筒锥孔内，指示器安装在溜板（或刀架）上，然后：把百分表测头在垂直平面内垂直触及被测表面（尾座套筒），移动溜板，记录百分表的最大读数差值及方向；取下验棒，旋转验棒 180 度后重新插入尾座套孔，重复测量一次，取两次读数的算术平均值作为在垂直平面内尾座套筒锥孔轴线对溜板移动的平行度误差；把百分表测头在水平平面内垂直触及被测表面，按上述（１）的方法重复测量一次，即得在水平平面内尾座套筒锥孔轴线对溜板移动的平行度误差3.11、床头和尾座两顶尖的等高度检验工具：百分表和验棒检验方法：如 0011所示，将检验棒顶在床头和尾座两顶尖上，把百分表安装在溜板（或刀架）上，使百分表测头在垂直平面内垂直触及被测表面（检验棒），然后移动溜板至行程两端，移动小拖板（Ｘ轴），记录百分表在行程两端的最大读数值的差值，即为床头和尾座两顶尖的等高度。
