人防地下室给排水暖通细部做法探析
人防地下室给排水暖通细部做法研究
人防地下室给排水暖通细部做法研究人防地下室给排水暖通设计是人防地下室设计中的重要部分，但是其在设计过程中仍然存在许多问题，导致人防地下室工程工期延长。
基于此，本文通过对人防地下室给排水暖通設计过程中出现的问题进行分析，提出相应对策，以期为人防地下室给排水暖通设计提供参考依据。
标签：人防地下室；给排水；细部做法人防地下工程的主要作用是为人们提供购物地方和停车场所，其在设计过程中需要将平、战结合，从而减少给排水管道漏水的情况[1]。
因此，本文通过对人防地下室给排水暖通设计和施工过程中经常出现的问题进行分析，研究人防地下室给排水暖通细部做法，从而促进人防地下室的快速发展。
1、人防地下室给排水暖通工程施工的特点分析人防地下室设立的主要作用是为了满足人们生活需要，为人们提供购物、停车等场所，同时人防地下室是由密闭混凝土进行灌注的，所以其可以用于消防、防毒的场所[2]。
一般情况下，人防地下室给排水管道需要小于160毫米，且套管需要选择密闭翼型的，同时在进行放线定位过程中需要相关人员对室内外的总平布置、标高等实际情况进行认真核算，并严格按照核算的数据进行施工，在施工中还需要本着“小让大、低压让高压”的原则，从而避免施工过程中发生“打架”情况，进一步保证施工过程合理规范。
2、人防地下室给排水暖通工程施工的问题分析人防地下室鸡排是暖通工程施工中存在的问题主要包含以下几方面内容：首先，相关人员在进行给排水暖通工程管道安装过程中没有进行防污染处理，在外部和内部水连接处的施工过程中没有在管道上设置隔断措施、倒流阀门，造成外部的污染水经常会顺着滚到流入内部，进而造成人们饮水困难，自来水质量无法得到保证[3]。
其次，在进行地下室给排水工程过程中，相关人员在施工前期没有对排水方式、排水阀门等方面内容进行设置，造成雨水、消防废水、生活废水等地下室污水直接流入排水管道中，同时部分人还将人防地下室中的消毒池当做便池进行使用，从而进一步造成人防地下室暖通工程排水管道安装不合理，人们不能进行正常用水。

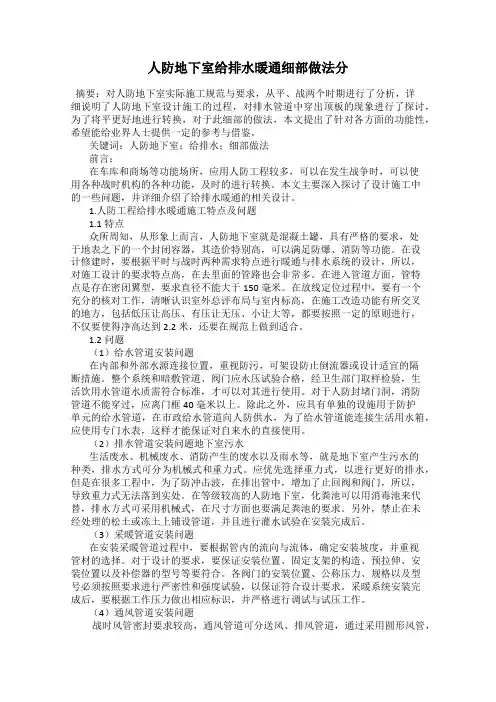

人防地下室给排水暖通细部做法分
人防地下室给排水暖通细部做法分摘要：对人防地下室实际施工规范与要求，从平、战两个时期进行了分析，详细说明了人防地下室设计施工的过程，对排水管道中穿出顶板的现象进行了探讨，为了将平更好地进行转换，对于此细部的做法，本文提出了针对各方面的功能性，希望能给业界人士提供一定的参考与借鉴。
关键词：人防地下室；给排水；细部做法前言：在车库和商场等功能场所，应用人防工程较多，可以在发生战争时，可以使用各种战时机构的各种功能，及时的进行转换。
本文主要深入探讨了设计施工中的一些问题，并详细介绍了给排水暖通的相关设计。
1.人防工程给排水暖通施工特点及问题1.1特点众所周知，从形象上而言，人防地下室就是混凝土罐，具有严格的要求，处于地表之下的一个封闭容器，其造价特别高，可以满足防爆、消防等功能。
在设计修建时，要根据平时与战时两种需求特点进行暖通与排水系统的设计，所以，对施工设计的要求特点高，在去里面的管路也会非常多。
在进入管道方面，管特点是存在密闭翼型，要求直径不能大于150毫米。
在放线定位过程中，要有一个充分的核对工作，清晰认识室外总评布局与室内标高，在施工改造功能有所交叉的地方，包括低压让高压、有压让无压、小让大等，都要按照一定的原则进行，不仅要使得净高达到2.2米，还要在规范上做到适合。
1.2问题（1）给水管道安装问题在内部和外部水源连接位置，重视防污，可架设防止倒流器或设计适宜的隔断措施。
整个系统和暗敷管道、阀门应水压试验合格，经卫生部门取样检验，生活饮用水管道水质需符合标准，才可以对其进行使用。
对于人防封堵门洞，消防管道不能穿过，应离门框40毫米以上。
除此之外，应具有单独的设施用于防护单元的给水管道，在市政给水管道向人防供水，为了给水管道能连接生活用水箱，应使用专门水表，这样才能保证对自来水的直接使用。
（2）排水管道安装问题地下室污水生活废水、机械废水、消防产生的废水以及雨水等，就是地下室产生污水的种类，排水方式可分为机械式和重力式。
人防地下室的给排水设计方法探析
- 103 -工 程 技 术为满足人防类地下室建设过程中的防、排水需求，在设计的过程中，应先确定地下建筑的防护类型，根据其功能运行要求，构建不同的防护单元[1-2]。
同时，基于模块化优化理念，完善地下建筑的给水、排水系统设计模式，使给排水系统平稳运行。
在确定设计方案后，对供水设备和供水水源也要有所了解。
例如，满足基本生活用水标准后，根据人防地下室的运行特点，准确地计算地下室的储水时间和蓄水量，并根据实际使用需求，对现有的设计模式进行创新，避免对给排水系统造成影响。
1 人防地下室连续内排水设计以某人防地下室为例，对其进行给排水设计，已知该地下室位于地下三层，施工时采用逆作法，日常为汽车库[3]。
首先，对人防地下室连续内排水进行设计。
采用地下连续墙竖向排水方案，人防地下室连续内排水结构如图1所示。
从图1可以看出，在人防地下室连续内排水结构中应用了人防外墙、引入管、防护阀门、套管等结构。
通过引入管，划分人防外部和人防内部。
同时，填入M 75水泥砂浆、黏土和柔性填料可以进一步提高人防地下室连续内排水结构的防水性，避免排水时水从其他位置伸出。
将废水通过排水管道接收，收集到地下一层，并连接地下二层。
在地下二层的排水沟结构内部设置防爆地漏，进一步将废水连接到第三层。
针对地下三层排水沟结构中的废水，通过在建筑面层设置的预埋排水管道，连接到非人防区域，并在车库明沟汇聚[4]。
其次，针对不同区域内的废水，可以通过周围对应的管道连接到人防区域的车库明沟。
最后，将所有的废水传输到防护门外的洗消集水坑中进行统一处理。
对可能已经污染的废水，需要将其引入清洁区域内。
若废水传输管道直通室外非人防区域，防渗隔墙不具备防护、密闭等性能，则无法保证周围环境不受影响[5]。
平时可以随时排除沟内废水，必要时需要将管道上相应的闸阀关闭，才能够达到防护的目的，妥当处理废水。
2 人防地下室出入口防护阀门设置按照图2，对人防地下室出入口防护阀门进行设置。
给排水及暖通细部做法(2)演示文稿
风管制作安装规范局部设有防晃支架，整体布局调。
地下室风管、水管、桥架、母线排布合理美观。支架排列整齐， 各项设施用途、色标、流向标识齐全。
圆形风管（不包括螺旋风管）直径大于800mm， 且其管段长度大于1250mm或总表面积大于4㎡均应 采取加固措施。
矩形风管的弯管，平面边长大于500mm时，必须设置弯 管导 流片。内外弧形矩形弯管导流片设置：500—1000㎜为1片、 1000—1500㎜为2片、1500 ㎜以上为3片。导流片安装时，应与 外壳铆接牢固，要防止气流引起噪音。
矩形风管弯管导流片的迎风侧边缘应圆滑，固定 牢固，导流片的弧度与弯管一致，导流片的长度超过 1250mm时，应有加强措施。
非金属矩形弯管的导流片，宜采用与风管材质性 能相同或相一致的材料。
有机或无机玻璃钢风管的法兰，其螺栓孔间距不应大 于120mm，矩形风管法兰四角应钻有螺栓孔。
管架不能设置在风口、阀门、检查门、自控机构等 处，离风口或插接管的距离不宜小于200mm。
d.在设备、管道外完成油漆、保温或保护层的外表应做好管道的刷色或 色环、水流方向和名称。设备、管道的名称、色环、水流方向等标识 要做到整齐、美观、鲜艳。 9、不锈钢管道焊接连接时，应使用清洗剂进行焊口酸洗钝化、擦洗，支 架处管子和支架应有隔离垫，以免炭化生锈。 10、安装在保温管道上的各类手动阀门，手柄均不得向下。
成排管道安装：直线部分管道相互平行，间距均匀；弯 曲部分弯头设置在一条线上，保持与直线部分等距离。
成排管道下返管设置在同一个平面内，排布合理美观。
沟槽管件处设独立吊架,管道采用钢板及弧形管 道做支撑，外观整洁美观
管道支架过梁处采用斜支撑加强,管道支架 加强处理，牢固美观。
凝结水支架采用方钢通排固定，解决支架强度不足通病。
关于人防地下室给排水设计的几点探讨
关于人防地下室给排水设计的几点探讨相信很多人对于”深挖洞、广积粮、不称霸”这一口号都不陌生，这是上世纪60年代中期毛泽东主席就当时国际形势的分析而提出的关于战备问题的重要指示，深挖洞就是指挖防空洞。
也是从那时起全国开始高度重视人防工事的建设，发展至今，从住宅小区、商场附近民防工程醒目的标识就可见一斑。
人防工程作为战时保障人民生命安全、国家经济财富的重要场所，必须要设计合理，满足一定的防护要求且有较为完善的配套设施。
本文将针对人防地下室在给排水设计方面进行重点分析及探讨。
标签：人防地下室；给排水设计；平战合用因为当下土地资源紧张，城市地下空间兼顾人防工程时，就必须考虑其平时功能及战时功能。
我在工作中接触最多的即是战时人员掩蔽工程、医疗救护工程和防空专业队工程，工作内容便是以上工程战时给水排水设计，因为兼顾其平时功能（和平年代，其平时功能使用率更高），所以还要考虑人防工程平时使用时的消防设计。
现我就以上所说的三类工程作为平时功能及战时功能使用时的设计要点、设计难点及设计中容易出现的问题做几点分析：一、设计要点1.战时给水设计城市地下空间兼作人防的工程，一般都没有可靠的外部水源，按照规范要求，战时人员用水可由装配式水箱供给，分为饮用水箱和生活水箱，生活水箱主要提供掩蔽时间内人员的洗消供水和遭受生化武器袭击受到污染时人防工程各个出入口的冲洗用水，可采用管道泵增压。
至于水箱大小、贮水多少，可根据不同工程的不同功能按照规范要求相应计算，水箱布置尽量合理。
2.消防设计规范《人民防空工程设计防火规范》GB50098-2009对于上述三类人防工程战时消防不做要求，所以消防设计特指作为平时功能使用时的相关设计。
上面提到的三类人防工程，其平时功能多为汽车停车库、储藏室和自行车库。
人防工程作为以上三种功能使用时，其防火等级、火灾类型以及所要设置的消防设施则需要按照现行的国家标准规范要求进行设计。
人防地下室通常设置有室内消火栓系统、自动喷淋系统和灭火器，室内消火栓系统和自动喷淋系统的设计还要结合非人防区域综合考虑。
人防地下室给排水暖通细部做法
人防地下室给排水暖通细部做法发布时间：2023-01-31T08:01:22.561Z 来源：《中国建设信息化》2022年9月18期作者：赵君[导读] 虽然在和平时期，但人防地下室的标准必须按照其特殊的功能性与普通的地下室设计有所区别赵君中国建筑第八工程局总承包公司安装分公司福建省福州市 350000摘要：虽然在和平时期，但人防地下室的标准必须按照其特殊的功能性与普通的地下室设计有所区别，所以在给排水暖通细部做法等细节上也有很大的不同。
本文介绍了人防地下室的总体布局，结合施工要求分析，全面探讨了给排水暖通系统施工的特点和存在的问题，提出了相对更实用、更详细的解决方法和重点建议。
关键词：人防地下室；给排水；暖通；细部做法引言：在经济高速发展的今天，城市规划布局更加注重多功能性，所以很多人防地下室通常规划为地下车库或其他地方。
但其的重要性不可忽视，因此，在设计时，一定要将人防地下室的功能加入到建筑设计标准中。
当然，给排水和暖通也涵盖在建筑设计标准中。
根据这种情况，在做设计有所关联的介绍时，能够充分结合目前比较科学的解决方案进行深入思考。
一、给排水暖通系统施工特点及注意事项（一）施工特点人防地下室就像一个地下的大型钢筋混凝土空间。
从视觉上看，它就像一个优质的容器，能够防摔、防火等，在功能上满足各种需求，所以如果要满足条件，这个容器的制作工艺要求很高。
在人防地下室的排水和暖通系统的设计中，会有很多管道来满足战时条件，例如：入口管道直径不应大于150mm，管套为密封翼型，同时，在掌握了室内标高和室外总布置图后，检查起落线的定位。
如果有交叉路口，则需要进行工程改造。
比如按从小到大、又压到无压、低压到高压等顺序，一定要标准化，符合平面布局，还要注意离地净高不小于2.2m。
（二）注意事项给水管道的安装需要注意防污处理，最好在内外水源的连接处采取使用隔断装置，能够有效防止倒流对水源的污染。
此外，供给水压力一定要严格检测，生活用水流经管道的标准检验一定要符合卫生部门的标准。
人防地下室的给排水设计及常见疑难问题探析
人防地下室的给排水设计及常见疑难问题探析摘要】本文结合实际案例，对常见防护等级为乙类常五、六级或甲类核五、六级的人防工程地下室的给排水设计进行了分析，并分析了人防地下室给排水设计中的常见疑难问题，希望能够给人防地下室的给排水设计提供一些参考。
【关键词】人防地下室；给排水设计；常见疑难问题;按照国家的相关规定，人防建设要与城市建设相结合，与经济建设协调发展，我国城市的绝大部分大型居住小区内都设置有平战结合的人防地下室。
在给排水的设计方面，人防地下室与普通地下室有所不同，在进行人防地下室的给排水设计时既要达到相关要求，又要避免浪费。
本文以常见防护等级为乙类常五、六级或甲类核五、六级的人防工程地下室为例对其排水设计进行了分析，并提出了常见的疑难问题。
1. 人防给水设计以掩蔽面积为1200平方米、建筑面积为1985平方米的某人防地下室为例。
由城市市政给水管网负责水源的供给。
按照无可靠内水源来考虑贮水周期和用水标准问题，生活用水为每人4L，储水时间为7天，饮用水为每人3L，储水时间为15天。
洗消用水为每次0.6至0.8立方米。
按照掩蔽人数为1200人计算，该人防地下室的昼夜用水量应为8.4立方米，周期用水量应为87.6立方米。
在设计时要注意选择合适的战时贮水箱。
①使用一个贮水箱来贮存洗消用水、饮用水和生活用水。
②饮用水单独使用一个贮水箱，其他用水合用一个。
③洗消用水单独使用一个贮水箱，其他用水合用一个，注意确保饮用水不被挪用。
④每种用水各单独使用一个贮水箱。
这四种方案各有利弊，总体而言第一、三种方案都会增加饮用水和洗消用水被污染的风险，而第四种方案的资金投入过大，一般应该采用第二种方案。
在设计时要注意选择合适的供水方式。
如果该人防地下室对于供水方式没有过高的要求，则可以在贮水箱上设置接管进行引水。
每150至200人设置一个生活用水龙头，每200至300人设置一个饮用水龙头。
由于供水管径必须大于20毫米，而供水压力必须大于0.2MPa，因此应该进行加压用水，在战时无电源保证的情况下还应配置手摇泵。
住宅小区的人民防空地下室给排水设计探讨
住宅小区的人民防空地下室给排水设计探讨摘要：城市化进程的加快，合理利用地下空间资源促进城市可持续发展已成共识，为人防工程建设提供了良好的契机。
近年来，防空地下室的数量、面积增长迅速，特别在经济发达的地区和城市，繁华的商业地段成为地下空间开发的热点和焦点。
文章主要分析了人防地下室给水系统、排水系统及洗消系统的设计要点。
关键词：人防地下室；给水，排水，设计Abstract: the acceleration of urbanization, the reasonable use of underground space resource promote urban sustainable development has become a consensus, for the construction of civil air defense projects provided a good opportunity. In recent years, the number of civil air defense in the basement, area is growing rapidly, particularly in the economic developed area and urban, busy commercial district become the hot spot of the underground space development and the focus. This paper analyzes the water supply system, in the basement of civil air defence drainage system and decontamination vehicle associated designing points of the system.Keywords: civil air defence the basement; Water supply, drainage, design人防地下室即为保障人民防空指挥、通信、掩蔽等需要，具有预定防护功能的地下室。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人防地下室给排水暖通细部做法探析
人防地下室主要是为了保证人民防空指挥、通信、隐蔽等需要而建成的具有防护功能的地下室，而且其在出现紧急情况的时候还具备储存粮食与淡水的作用。
而对于人防地下室而言，给排水及暖通是相当重要的一个组成部分。
人防地下室在平时可作为商场、停车场、娱乐场等进行使用，而在战时则是提供人员、车辆以及物资的主要场所。
因此，在人防地下室进行给排水及暖通施工是非常重要的。
本文则将会对人防地下室中的给排水、暖通的细部做法进行分析。
标签人防地下室；给排水；暖通；管道；安装
人防地下室是一种具有防护功能的地下室，其主要是为保证人民防空指挥、通信、掩蔽等需要而建成的一种地下建筑。
人防地下室在平时一般是作为商场、停车场或是娱乐场进行使用的，而在紧急情况下则可以用其来储存粮食与淡水，在战时则是提供人员、车辆与物资的主要场所。
人防地下室给排水主要是为整个建筑提供水源的进出水系统，暖通工程则主要是为了让建筑进行采暖、通风及空气调节所安装的。
无论是在平时的使用中，还是紧急情况与战时，人防地下室的给排水与暖通工程都是非常重要的。
下面我们将对人防地下室给排水、暖通的细部做法进行分析。
一、对材料的要求
在给排水、暖通工程的安装施工中，材料的选择是最为基础的步骤，但也是最关键的步骤之一。
选择正确的材料可以提高工程的耐用性，相反则会降低其使用寿命。
在给排水、暖通施工中，必不可少的材料是金属管材与塑料管材。
所选金属管材的生产厂家必须相同，而且必须具有产品合格证、检测报告等，还应具有备案证书，即资料必须齐全。
而所选择的塑料管材，其上必须有生产厂家、商标与检验批号，而且与之同时使用的熔接机与胶水应和塑料管材的生产厂家一致。
二、给排水管道的施工
2.1给水管道的施工
2.1.1给水管材以及连接的方式
由于人防地下室较为特殊，因此所选用的给水管必须要能承受一定程度的冲击力，因此，人防工程的给水管一般采用金属管材。
表1为各种给水管材及其连接方式：
2.1.2人防地下室的给水管道的敷设
对于人防地下室而言，其引入防护区的给水管道在战时有可能受到冲击力的
作用，而且也可能将其用于毒剂的导入管道，因此，在人防地下室给水管道的敷设过程中应采用相应的措施确保引入防护区的给水管道能够在战时正常使用。
可以采取的措施包括：①尽量从人防地下室的室外出入口将引入管引入防护区，而此时管道上的防爆波阀应置于防毒位置，这样一来，就算外部水管被损坏，毒剂也不能通过引入管进入；②若是引入管不能从人防地下室室外出入口引入，那么就改从外墙将其直接引入，但是这时应在所有的人防区的一侧设置防爆波阀门来进行保护；③对于设置有伸缩缝的建筑物，若是给水管道需要同时穿过普通的地下室和人防地下室，那么，为了避免出现差异沉降应该在普通的地下室的一侧设置波纹管。
2.2 排水管道施工
2.2.1排水管材及其连接方式
各种排水管材及其连接方式如表2所示
2.2.2设置防爆地漏
为了避免冲击波对排水管造成的损坏以及毒剂通过排水管进入室内，因此在人防地下室排水系统的施工中还必须设置防爆地漏在简易的洗消间、防毒通道、沐浴间、检查穿衣间、更衣室、滤毒室以及扩散室等需要冲洗的房间内。
2.2.3设置排水管道
在设置排水管道时应注意以下几个方面：①除了需要安装一台电动水泵外，还必须安装一天人工的手摇泵，其主要是战时没有可靠的备用电源时用其进行排水。
因为人防地下室排水管的排出口与一般的市政下水管道相比较低，因此，在污水汇聚到污水池后还要进行人工加压才能将污水正常排到室外。
②因为现实条件的制约，人防地下室的清洁区排水系统和洗消水系统是合并进行排污的，为了避免毒剂渗入到清洁区，施工时应在清洁区的排水管上设置水封。
③在一些底板中若是敷设有排水管，那么就必须提高钢筋混凝土的等级；另外，为了确保压力排水管投入使用中的安全性，在其穿越防护结构或是顶板的时候应设置密闭的套管。
三、采暖管道的施工
在安装人防地下室的采暖管道时，除了埋于地下的部分之外，其他的管道全部采用焊接钢管，连接的方式为DN≥40采用焊接，DN≤32采用丝扣连接。
支管选用PE-RT塑铝稳态复合管，其管材系列为S3.2，壁厚应满足de2.0×2.8、de2.5×3.5的要求。
在采暖管道的安装过程中不安装室内热计量表，但需预留安装位置，待后安装。
埋于地下的管道的主要敷设方式为双管并联，其与散热器连接的支管甩口之间的距离应为80mm，高度离地面的距离应为80mm，所采用的连接方式均为内丝接头连接，且应与地面平行。
管道安装完成后应将管道的位置走向标注在图纸上。
暖通工程施工中，所选用的散热器主要为铸铁型，主要是将其挂于墙上
进行安装，并与墙面平行，位于窗部的散热器的误差不能超过10mm，距离地面的距離为120cm，每组散热器还需设置一个温控阀与手动跑风。
连接散热器的置管一般采用的是DN20镀锌钢管，连接方式为丝扣连接，局墙的距离为50mm～60mm，支管连接严禁倒坡，若是支管的长度>0.5m，那么坡度值则为1%支管上下平行一致。
支管在进行丝扣加工的时候必须与设计的规范要求相符，丝扣一般外露2～3扣，外露部分需刷防锈漆。
四、结束语
人防地下室是人防工程中的一个重要组成部分，不论是其在平时的使用中，还是在遇到紧急情况和战况时，其均发挥着重要的作用。
而在人防地下室投入使用的过程中，给排水系统及暖通系统对其而言是非常重要的。
那么，在人防地下室中建设给排水工程及暖通工程则非常关键，它是确保人防地下室正常投入使用的重要工程之一。
笔者主要是对人防地下室的给排水、暖通的细部做法中的给排水管道安装及采暖管道安装进行了简要的分析，希望能为相关人士提供帮助。
参考文献：
[1]李磊，沈建平.住宅小区的人民防空地下室给排水设计探讨[J].城市建设理论研究（电子版），2012，（13）.
[2]金霞，夏安林.人民防空地下室给排水设计探讨[J].有色冶金设计与研究，2006，27（3）：39-42.
[3]李云.人防地下室给排水设计探讨[J].黑龙江科技信息，2010，（24）：323.
[4]孙长凤.人防工程暖通空调设计应注意的问题[J].建筑设计管理，2011，28（2）：68-70.
[5]韩晓彬.高层住宅及其附属人防地下室的暖通设计[J].科技情报开发与经济，2012，22（17）：131-133.
[6]杜喆.人防地下室通风设计总结与思考[J].辽宁建材，2011，（10）：53-55.。
