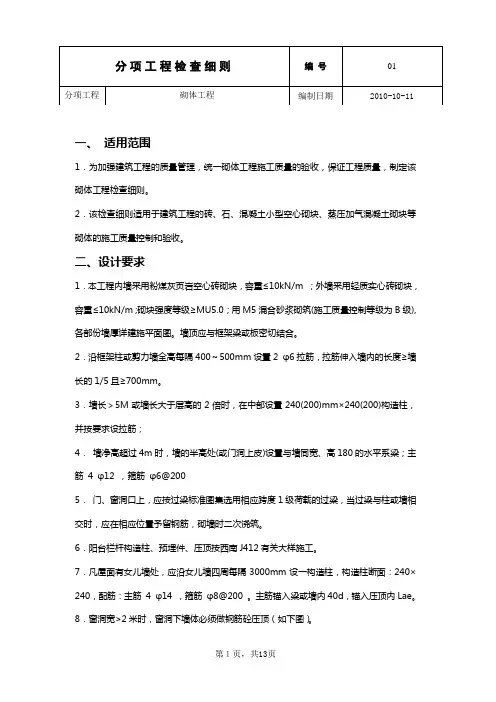

1.砌筑工程检查细则
一、 适用范围1．为加强建筑工程的质量管理，统一砌体工程施工质量的验收，保证工程质量，制定该砌体工程检查细则。
2．该检查细则适用于建筑工程的砖、石、混凝土小型空心砌块、蒸压加气混凝土砌块等砌体的施工质量控制和验收。
二、设计要求1．本工程内墙采用粉煤灰页岩空心砖砌块，容重≤10kN/m ；外墙采用轻质实心砖砌块，容重≤10kN/m ;砌块强度等级≥MU5.0；用M5混合砂浆砌筑(施工质量控制等级为B 级),各部份墙厚详建施平面图。
墙顶应与框架梁或板密切结合。
2．沿框架柱或剪力墙全高每隔400～500mm 设置2 φ6拉筋，拉筋伸入墙内的长度≥墙长的1/5且≥700mm 。
3．墙长＞5M 或墙长大于层高的2倍时，在中部设置240(200)mm ×240(200)构造柱，并按要求设拉筋；4． 墙净高超过4m 时，墙的半高处(或门洞上皮)设置与墙同宽、高180的水平系梁；主筋 4 φ12 ，箍筋 φ6@2005． 门、窗洞口上，应按过梁标准图集选用相应跨度1级荷载的过梁，当过梁与柱或墙相交时，应在相应位置予留钢筋，砌墙时二次浇筑。
6．阳台栏杆构造柱、预埋件、压顶按西南J412有关大样施工。
7．凡屋面有女儿墙处，应沿女儿墙四周每隔3000mm 设一构造柱，构造柱断面：240×240，配筋：主筋 4 φ14 ，箍筋 φ8@200 。
主筋锚入梁或墙内40d ，锚入压顶内Lae 。
8．窗洞宽>2米时，窗洞下墙体必须做钢筋砼压顶（如下图）。
9．地面以下或防潮层以下的墙砌体应用 MU10 实心砌块及 M10水泥砂浆砌筑，卫生间周围的墙砌体用≤18KN/M 实心砌块和M10水泥砂浆砌筑1000mm 高，电梯间填充墙应用 MU10 实心砌块。
10．不宜在砌体墙中穿行暗线或预留、开凿沟槽。
当无法避免时，应采取必要措施。
如采用开槽砌块、预留沟槽实心砌块或在墙体中增设便于按线敷设的构造柱等。
11．砌筑建筑隔墙布置构造柱原则：需要设置混凝土构造柱的墙体，其构造柱和拉结圈梁原则应在以下部位设置：★隔墙处在悬挑构件端部的墙端；电梯井四角；★隔墙转弯拐角处；★隔墙中门、窗洞口的两侧；12．当柱边或墙边墙体长度L≤200时用素混凝土，当200≤L≤400时用4φ10的纵筋，拉筋φ6@200。

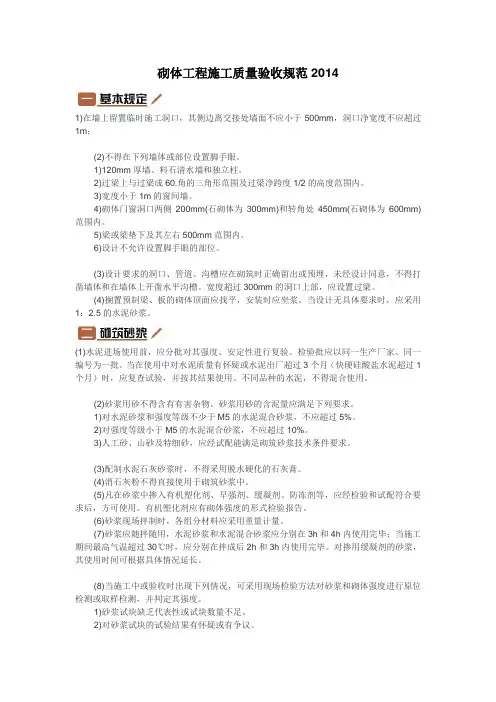

砌体工程施工质量验收规范2015
砌体工程施工质量验收规范20141)在墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过1m；(2)不得在下列墙体或部位设置脚手眼。
1)120mm厚墙、料石清水墙和独立柱。
2)过梁上与过梁成60.角的三角形范围及过梁净跨度1/2的高度范围内。
3)宽度小于1m的窗间墙。
4)砌体门窗洞口两侧200mm(石砌体为300mm)和转角处450mm(石砌体为600mm)范围内。
5)梁或梁垫下及其左右500mm范围内。
6)设计不允许设置脚手眼的部位。
(3)设计要求的洞口、管道、沟槽应在砌筑时正确留出或预埋，未经设计同意，不得打凿墙体和在墙体上开凿水平沟槽。
宽度超过300mm的洞口上部，应设置过梁。
(4)搁置预制梁、板的砌体顶面应找平，安装时应坐浆。
当设计无具体要求时，应采用1：2.5的水泥砂浆。
(1)水泥进场使用前，应分批对其强度、安定性进行复验。
检验批应以同一生产厂家、同一编号为一批。
当在使用中对水泥质量有怀疑或水泥出厂超过3个月（快硬硅酸盐水泥超过1个月）时，应复查试验，并按其结果使用。
不同品种的水泥，不得混合使用。
(2)砂浆用砂不得含有有害杂物。
砂浆用砂的含泥量应满足下列要求。
1)对水泥砂浆和强度等级不少于M5的水泥混合砂浆，不应超过5%。
2)对强度等级小于M5的水泥混合砂浆，不应超过10%。
3)人工砂、山砂及特细砂，应经试配能满足砌筑砂浆技术条件要求。
(3)配制水泥石灰砂浆时，不得采用脱水硬化的石灰膏。
(4)消石灰粉不得直接使用于砌筑砂浆中。
(5)凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。
有机塑化剂应有砌体强度的形式检验报告。
(6)砂浆现场拌制时，各组分材料应采用重量计量。
(7)砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。
对掺用缓凝剂的砂浆，其使用时间可根据具体情况延长。
252砌墙砖抗压强度试验用振动台NZC-ZY-GC042-2015
ZY 宁夏中测计量测试检验院（有限公司）设备操作规程NZC-ZY-GC042-2015程控式砌墙砖磁盘振动台2014－04－01发布2014－04－01实施宁夏中测计量测试检验院（有限公司）前言为保证砌墙砖抗压强度试验用振动台使用中依据技术标准，使本院不同检测人员，不同时间所进行的检测过程保持一致，实现检测结果的重复性和正确性，特制定本规程。
本规程编制遵照砌墙砖抗压强度试验用振动台使用说明书和相关试验标准及本院相关程序文件的规定等。
本规程由宁夏中测计量测试检验院（有限公司）负责起草。
本规程主要起草人：校核：本规程批准人：程控式砌墙砖磁盘振动台一技术要求1、振动台振幅：（0.5±0.1）mm；2、振动台频率：2850 r/min；3、振动台吸盘吸引力：750N；4、额定功率：2.0kW；5、振动台台面尺寸：1000mm×900mm；6、振动台吸盘型式、尺寸和数量：圆周形均匀排列，Φ100mm×12；二试验前后仪器检查1、使用前应认真检查电源接线是否正常，仪器是否在有效检定日期内，运转是否正常，并作记录。
2、使用后应仔细检查仪器是否正常，是否有因在试验操作过程中出现损坏，一经发现，应立即维修，并作记录。
三操作步骤1、接通电源，设置抗压强度振动台振动时间为1min。
2、将已灌浆好浆料的模具平稳放置在振动台的吸盘上，按电磁振动台控制器“启动”按钮，启动振动台。
3、观察振动过程中净浆材料高度，并及时补充浆料，用捣铲除去浆料表面气泡，确保净浆材料注满整个模具，直至振动自动结束。
4、将振动完成后的模具移至前期养护区进行养护。
5、关闭电源，清理振动台台面。
四注意事项1、查看仪器接地是否良好，以保安全。
2、查看电源电压是否符合本仪器的工作电压。
3、振动台工作过程中，不能接触振动台，以防伤人。
五日常维护1、注意保持搅拌机的整洁，每次使用后对振动台及时清理擦干。
2、试验过程中，将模具放置振动台时，应轻拿轻放，勿撞击台面，一面损坏振动台面。
砌体工程施工质量验收标准细则规程
砌体工程施工质量验收标准细则规程砌体工程是建筑施工过程中的常见工序之一，其施工质量直接影响到建筑物的稳定性和使用寿命。
为了确保砌体工程的施工质量，各项验收标准和规程必须得到严格遵守和执行。
本文将针对砌体工程施工质量验收的细则规程进行详细阐述，并提出相应的标准与要求。
一、砌体工程施工材料验收标准1.1 砖块1）材质：砖块应采用符合国家标准的砖材，比如常见的红砖、空心砖等，其质地应均匀、致密，无明显裂纹、空鼓和色差。
2）尺寸：砖块的尺寸应符合设计要求，尺寸偏差应在允许范围内。
3）抗压强度：砖块的抗压强度应符合设计要求，一般要求不低于12.5MPa。
1.2 石材1）材质：石材应采用质地均匀、无明显裂纹和色差的天然石材，符合设计和规范要求。
2）规格：石材的规格应符合设计要求，并且无碎角、划痕等损伤。
3）抗压强度：石材的抗压强度应符合设计要求，一般要求不低于10MPa。
1.3 砂浆1）材质：砂浆应采用符合规范要求的水泥、石灰、砂等原料，掺有适量的外加剂。
2）配合比：砂浆的配合比应按照设计要求进行调配，确保砂浆的黏结性和强度。
3）强度：砂浆的抗压强度应符合设计要求，一般要求不低于6MPa。
二、砌体工程施工过程验收标准2.1 砌体平整度在砌体墙面的验收过程中，应注意对砌体平整度的检测。
砌体平整度具体的验收标准是：1）砌体垂直度：砌体墙面的垂直度应在允许范围内，一般不大于1/100。
2）砌体水平度：砌体墙面的水平度应在允许范围内，一般不大于1/300。
2.2 砌筑接缝接缝的质量直接影响砌体墙体的强度和防水性能。
砌筑接缝的验收标准是：1）砌筑接缝的垂直度：接缝垂直度应在允许范围内，一般不大于1/200。
2）接缝的宽度：接缝的宽度应符合设计要求，一般控制在10mm以内。
3）接缝的牢固性：接缝应牢固，无松动和脱落现象。
2.3 砌筑质量砌筑质量是砌体工程验收的重要指标，其具体要求包括：1）砌筑密实性：砌筑应密实均匀，无空鼓和虚弱现象。
jc 466砌墙砖检验规则
jc 466砌墙砖检验规则一、样品抽取与检验1.1 样品抽取在砌墙砖生产或使用过程中，应按照相关规定从生产线或库存中抽取具有代表性的样品。
抽取的样品数量应满足本规则规定的检验项目和频次要求。
1.2 样品检验对抽取的砌墙砖样品应进行以下项目的检验：(1)尺寸偏差；(2)外观质量；(3)抗折强度；(4)抗压强度；(5)吸水率；(6)放射性核素限量。
二、检验批次与频次2.1 检验批次砌墙砖的检验应按照同一生产工艺、同一规格型号、同一等级的产品划为一个批次的原则进行。
每个批次的数量不宜超过5000块。
2.2 检验频次每个批次砌墙砖样品的检验频次应符合以下规定：(1)尺寸偏差、外观质量应逐块检验；(2)抗折强度、抗压强度应随机抽取不少于3块样品进行检验；(3)吸水率应随机抽取不少于5块样品进行检验，其中3块用于抗折强度和抗压强度检验，2块用于外观质量检验；(4)放射性核素限量应按照相关规定进行检验。
三、检验项目与方法3.1 尺寸偏差用钢卷尺测量砌墙砖的长度和宽度尺寸，精确到毫米；用游标卡尺测量砌墙砖的高度尺寸，精确到0.1毫米。
按照下列公式计算尺寸偏差：ΔL=L-L0ΔW=W-W0ΔH=H-H0ΔL±ΔW±ΔH=|ΔL|+|ΔW|+|ΔH|≤0.5ΔL±ΔW±ΔH=|ΔL-ΔW|+|ΔW-ΔH|+|ΔH-ΔL|≤0.5+0.3+0.3≥0.3+0.3+0.3=0.9≥0.3+0.3+0.3=0.9≥0.3+0.3+0.3=0.9≥0.9（mm）≥0.9（mm）≥0.9（mm）≥0.9（mm）式中：ΔL——长度尺寸偏差；ΔW——宽度尺寸偏差；ΔH——高度尺寸偏差；L、W、H——实际尺寸；L0、W0、H0——公称尺寸。
尺寸偏差符合标准要求的砌墙砖方可进入下一道工序。
不符合标准要求的砌墙砖需进行返工或报废。
陶瓷砖尺寸偏差和表格面质量检测细则NZCZYZ
陶瓷砖尺寸偏差和表格面质量检测细则N Z C Z Y Z Final revision on November 26, 2020ZY 宁夏中测计量测试检验院（有限公司）检测细则NZC-ZY-XZ027-2015陶瓷砖尺寸偏差和表面质量试验检测细则2015-04-01发布2015-04-01实施宁夏中测计量测试检验院（有限公司）发布前言根据宁夏中测计量测试检验院（有限公司）质量手册和程序文件的要求，为了使本公司不同检测人员，不同时间所进行试验检测方法、过程保持一致性，实现检测结果的准确性，依据相关产品标准和试验方法标准，特制定本细则。
所有检测人员在检测过程中必须严格遵守本细则。
本细则由宁夏中测计量测试检验院（有限公司）负责起草。
编制：校核：批准：陶瓷砖尺寸偏差和表面质量试验检测细则1、适用范围陶瓷砖的尺寸（长度、宽度、厚度、边直度、直角度、表面平整度）和表面质量的检验方法。
面积小于4cm2的砖不做长度、宽度、边直度、直角度和表面平整度的检验。
间隔凸缘、釉泡及其他的边部不规则缺陷如果在砖铺贴后是隐蔽在灰缝内的，则在测量长度、宽度、边直度和直角度时可以忽略不计。
2、长度和宽度的测量2.1仪器游标卡尺或其他适合测量长度的仪器。
2.2试样每种类型取10块整砖进行测量。
2.3步骤在离砖角点5mm处测量砖的每条边，测量值精确到0.1mm。
2.4结果表示正方形砖的平均尺寸是四条边测量值的平均值。
试样的平均尺寸是40次测量值的平均值。
长方形砖尺寸以对边两次测量值的平均值作为相应的平均尺寸，试样长度和宽度的平均尺寸分别为20次测量值的平均值。
2.5试验报告试验报告应包含以下内容：a)依据GB/T3810本部分；b)试样的描述；c)长度和宽度的全部测量值；D)正方形砖每块试样边长的平均值，长方形砖每块试样长度和宽度的平均值；e)正方形砖10块试样边长的平均值，长方形砖10块试样长度和竟度的平均值；f)以百分比表示的每块砖（2或4条边）尺寸的平均值相对于工作尺寸的偏差。
砌砖检查细则
砌砖工程施工质量监理细则砌砖工程施工质量监理细则一、质量标准：（一）依据标准：《烧结普通砖》（GBS101-85）承粘土空心砖《砖石工程施工及验收规范》（GBJ203-83）《建筑工程质量检验评定标准》（GBJ301-88）《建筑工程冬期施工规程》（JGJ104-97）（二）基本要求：1、砖表面不能缺棱掉角在顶面上造成的破坏面，同时小于10×20mm2、砖裂缝宽度小于1mm3、砖无黑头，雨淋及无严重沾底4、普通砖、空心砖应提前浇水湿润，含水率为10-15%；灰砂砖、粉煤灰砖含水率为5-8%，可将砖砍断，断面四周的吸水深度达到15mm左右为合格。
5、砌砖墙砖缝水平缝及垂直缝的灰缝厚度宜为10±2mm。
水平灰缝的砂浆饱满度应不低于80%，竖向灰缝宜采用挤浆或加浆方法使其砂浆饱满。
6、砖墙的转角处和交接处应同时砌起，对不能同时砌起而必须留槎时，应砌斜槎，斜槎长度不应小于高度的2/3，若留斜槎困难，除转角外，可留阳槎且加拉结筋。
抗震设防地区建筑物的临时间断处不得留直槎。
7、冬期施工砖表面应干净，要清除污物及冰雪，不得浇水或受水浸。
8、在冬期砌筑不得使用无水泥拌制砂浆。
9、拌制砂浆不得含有直径大于1cm的冻结块或冰块。
10、冬期拌和砂浆，水加温不大于80℃，砂加温不得大于40℃。
11、冬期砌筑表面每日应进行保护性覆盖，砌筑表面砂浆应清理干净。
12、砌筑砂浆温度不应小于5℃，当气温≤-15℃时，砂浆强度等级应按常温提高一级。
13、冬期加氯盐砂浆砌筑时，每日砌筑高度不宜超过1.2m，墙体留置的洞口，距交接墙处不应小于500mm。
14、掺用氯盐的砂浆在下列情况下不得采用：（1）装饰工程有特殊要求的建筑物；（2）使用温度大于80%的建筑物；（3）配件、钢埋件无可靠的防腐处理措施的砌体；（4）接近高压电线的建筑物；（5）经常处于地下水位变化范围内及地下未设防水层的结构；15、采用冻结法施工的砌体在冻期内应制定观测加固措施，并应保证对强度、稳定和均匀沉降要求。
建设部关于发布行业标准《贯入法检测砌筑砂浆抗压强度技术规程》的通知
建设部关于发布行业标准《贯入法检测砌筑砂浆抗压
强度技术规程》的通知
文章属性
•【制定机关】建设部(已撤销)
•【公布日期】2001.10.31
•【文号】建标[2001]219号
•【施行日期】2002.01.01
•【效力等级】部门规范性文件
•【时效性】失效
•【主题分类】标准化
正文
建设部关于发布行业标准
《贯入法检测砌筑砂浆抗压强度技术规程》的通知
建标[2001]219号各省、自治区建设厅，直辖市建委，计划单列市建委，新疆生产建设兵团建设局，国务院有关部门，各有关协会：
根据建设部《关于印发〈一九九九年工程建设城建、建工行业标准制订、修订计划〉的通知》(建标[1999]309号)的要求，由中国建筑科学研究院主编的《贯入法检测砌筑砂浆抗压强度技术规程》，经审查，批准为行业标准，该标准编号为JGJ/T136-2001，自2002年1月1日起施行。
本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责管理，中国建筑科学研究院负责具体解释，建设部标准定额研究所组织中国建筑工业出版社出版。
建设部二00一年十月三十一日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZY 宁夏中测计量测试检验院（有限公司）
检测细则
NZC-ZY-XZ006-2015
砌墙砖抗压强度检测细则
2015-04-01 发布 2014-04-01 实施
宁夏中测计量测试检验院（有限公司）发布
前言
根据宁夏中测计量测试检验院（有限公司）«质量手册»和«程序文件»的要求，为了使本公司不同检测人员，不同时间所进行试验检测方法、过程保持一致性，实现检测结果的准确性，依据相关产品标准和试验方法标准，特制定本细则。
所有检测人员在检测过程中必须严格遵守本细则。
本细则由宁夏中测计量测试检验院（有限公司）负责起草。
编制：校核：批准：
砌墙砖抗压强度试验检测细则
1、适用范围
适用于以粘土，页岩，煤千石，粉煤灰为主要原料，经焙烧而成，主要用于承重部位的多孔砖
2、规范性引用文件
下列文件所包含的条文通过在本细则中引用而构成本细则的条文，本细则发布时所列版本均为有效GB/T2542-2012《砌墙砖试验方法》 GB13544-2011《烧结多孔砖和多孔砌体》GB13545-2014《烧结多孔砖和多孔砌体》
3、仪具与材料
3.1 ZK-1砖用卡尺
3.2恒温水箱（NZCS-047）
3.3电热鼓风干燥箱（NZCS-076）
3.4液压式万能试验机（NZCS-001）
3.5钢直尺（NZCS-12）
3.6电子计重秤（NZCS-075）
3.7砌墙砖抗压强度试验用搅拌机（NZCS-009）
3.8红砖爆裂蒸煮箱（NZCS-115）
3.9 程控式砌墙砖磁盘振动台（NZCS-010）
3.10冰柜（NZCS-047）
3.11制样模具
4、试验方法与步骤
4．1．1 一次成型制样适用于采用样品中间部位切割，交错叠加灌浆制成强度试验试样的方式。
4．1．2 将试样锯成两个半截砖，两个半截砖用于叠合部分的长度不得小于100mm如不足100mm，应另区备用样品补足。
4．1．3将已切割开的半截砖放入室温的净水中浸20min～30min后取出，在铁丝网架上滴水20min～30min，以断口相反方向装入制样模具中。
用插板控制两个半砖间距不应大于5mm，砖面与模具间距不应大于3mm，砖断面、顶面与模具间以橡胶垫或其他密封材料，模具内表面涂油或脱模剂。
4．1．4将净浆材料按照配置要求，置于搅拌机中搅拌均匀。
4．1．5将装好试验的模具置于振动台上，加入适量搅拌均匀的净浆材料，振动时间为0.5min ～1min ，停止振动，静置至净浆材料达到初凝时间（约15min ～19min ）后拆模。
4．1．6 二次成型试样试验方法同一次成型试样，
4．1．7非成型试样，适用于无需进行表面找平处理制样的方式
4．1．8一次成型制样、二次成型制样在不在不低于10℃的不通风室内养护4h 。
4．1．9 非成型制样不需要养护，试样气干状态直接进行试验。
4.2 测量每个试件连接面或受压面的长、宽尺寸各两个，分别取其平均值，精确至1mm ，加荷速度以2～6kN/S 为宜，直至试件破坏为止，记录最大破坏荷载P 。
5、计算
5.1 每块试样的抗压强度（R p ）按下式计算，精确至0.01MPa R p =p/LB δ=
f
S S =∑=101
2
)-(91i i
f f 式中: δ—— 砖强度变异系数，精确至
0.01
S—— 10块试样的抗压强度标准差，精确至0.01MPa
f—— 10块试样的抗压强度平均值，精确至0.1MPa
f——单块试样抗压强度测定值，精确至0.01MPa
i
5.2烧结多孔砖按
烧结多孔砖和多孔砌块抗压强度以大面的抗压强度结果表示。
其中试样数量为10块。
试验后按式5.1计算出强度标准差S
按GB13544-2011中5.4条评定砖和砌块的强度等级，精确到0.1,样本量n=10的强度标准值按下式计算
6、报告
6.1平均值——标准值方法评定
变异系数δ≤0.21时，按抗压强度平均值（f），强度值(K f)指标评定砖的强度等级
f=f-1.8S
K
f——强度标准值，精确至0.1MPa
式中
K
6.2 平均值—最小值方法评定。
f评定砖的强度等级，单块最小值精确至变异系数δ>2.1时，按抗压强度平均值（f），单块最小抗压强度min
0.1MPa
试验结果以试样抗压强度的算计平均值和标准值，精确至0.1MPa。
7、原始记录
7.1原始记录内容填写应完整，不得用铅笔和圆珠笔填写，统一使用黑色钢笔或签字笔填写.
7.2 原始记录不得随意涂改，如确需要改，应在作废资料上划上一横线，将正确资料填写在右上方，并加盖更改人印章.
7.3 原始记录中数据处理应执行 GB/T8170－2008《数值修约规则与极限数值的表示》。
