MIMO无线信道建模与仿真

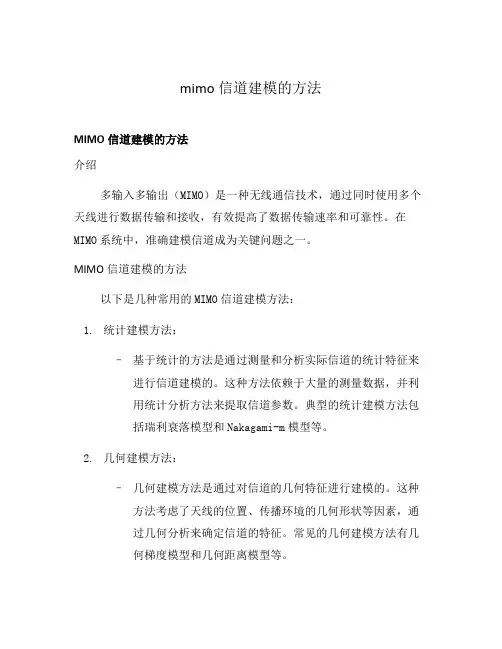

mimo信道建模的方法
mimo信道建模的方法MIMO信道建模的方法介绍多输入多输出（MIMO）是一种无线通信技术，通过同时使用多个天线进行数据传输和接收，有效提高了数据传输速率和可靠性。
在MIMO系统中，准确建模信道成为关键问题之一。
MIMO信道建模的方法以下是几种常用的MIMO信道建模方法：1.统计建模方法：–基于统计的方法是通过测量和分析实际信道的统计特征来进行信道建模的。
这种方法依赖于大量的测量数据，并利用统计分析方法来提取信道参数。
典型的统计建模方法包括瑞利衰落模型和Nakagami-m模型等。
2.几何建模方法：–几何建模方法是通过对信道的几何特征进行建模的。
这种方法考虑了天线的位置、传播环境的几何形状等因素，通过几何分析来确定信道的特征。
常见的几何建模方法有几何梯度模型和几何距离模型等。
3.物理建模方法：–物理建模方法是通过物理原理来建模信道的。
这种方法基于电磁波传播理论和信号处理等相关知识，考虑了天线的辐射特性、传播损耗和多径效应等因素，能够提供更准确的信道建模。
常见的物理建模方法有蒙特卡洛方法和几何光学方法等。
4.测量建模方法：–测量建模方法是通过实际信号测量来建模信道的。
这种方法通过在现实环境中进行信号测量并进行分析，得到信道的实际特性，并根据测量结果进行信道建模。
测量建模方法可以提供较为真实的信道模型，但需要大量的测量数据和复杂的处理算法。
5.模拟建模方法：–模拟建模方法是通过数学模型和仿真来建模信道的。
这种方法利用数学模型和计算机仿真技术来模拟信道传输过程，可以灵活地调整信道参数和环境条件，方便对不同场景进行研究和分析。
常见的模拟建模方法包括射线追踪方法和蒙特卡洛仿真方法等。
结论针对MIMO信道建模的方法，不同的方法有不同的适用场景和精度要求。
在实际应用中，需要根据具体需求选择合适的信道建模方法，并结合实际测量数据和仿真结果进行验证和优化。
这样才能有效地设计和优化MIMO系统，提高无线通信的性能和可靠性。
