接线端子的分类
叉型接线端子技术标准
叉型接线端子技术标准一、引言叉型接线端子是一种常用的电气连接器件，它具有方便、可靠、耐用的特点，广泛应用于电气设备和线路的连接。
本文将详细介绍叉型接线端子的技术标准，包括其定义、分类、性能要求以及使用注意事项。
二、定义叉型接线端子，又称为双插接线端子，采用叉形结构设计，通过叉片来实现电气连接。
它将导线插入叉片中，通过螺丝或弹簧的作用，使导线与端子之间形成良好的电气连接。
叉型接线端子通常由金属材料制成，具有良好的导电性能。
三、分类根据叉片的形状和连接方式，叉型接线端子可分为多种类型。
常见的分类包括单线叉型接线端子、双线叉型接线端子、弹簧式叉型接线端子等。
不同类型的叉型接线端子适用于不同的电路连接需求，具备一定的互换性。
四、性能要求1. 导电性能：叉型接线端子应具备低电阻、低温升、稳定性好的特点，确保电流传输的可靠性。
2. 耐温性能：叉型接线端子应能在正常工作温度范围内保持良好的导电性能，并能承受一定的过载温度。
3. 耐电压性能：叉型接线端子应能够承受额定电压下的工作环境，保证电气连接的安全可靠性。
4. 耐振性能：叉型接线端子应具备良好的抗震动性能，不易松动或断开连接。
5. 耐腐蚀性能：叉型接线端子应具备良好的耐腐蚀性，能够在潮湿或腐蚀性环境下长期工作。
6. 机械强度：叉型接线端子应具备足够的机械强度，能够承受正常使用条件下的拉力和压力，不易损坏。
7. 绝缘性能：叉型接线端子应具备良好的绝缘性能，防止导线之间或导线与外壳之间的短路。
五、使用注意事项1. 选择合适的型号和规格的叉型接线端子，确保与要连接的导线匹配。
2. 导线应剥去绝缘层，插入叉片时应保持导线整齐，避免漏线或重线。
3. 使用螺丝固定时，应适度拧紧，不宜过紧或过松。
4. 定期检查叉型接线端子的工作状态，如发现松动、腐蚀等问题，及时修理或更换。
5. 避免叉型接线端子长时间处于高温、潮湿或腐蚀性环境中，以免影响使用寿命和性能。
六、结语叉型接线端子作为一种常见的电气连接器件，其技术标准对于设备运行稳定性和电气安全性具有重要意义。
管型接线端子的用法
管型接线端子的用法什么是管型接线端子管型接线端子，也称为管式接线端子或管脚端子，是一种常用的电气连接元件。
它由金属管壳和内部的导电材料组成，可用于连接电线或导线，提供安全、可靠的电气连接。
管型接线端子的分类管型接线端子根据安装方式和材料的不同，可以分为多种类型。
常见的分类包括：1. 固定式管型接线端子固定式管型接线端子采用螺栓或螺母固定在安装板上，用于固定导线的连接。
它可根据需要选择不同型号和规格的固定螺丝，以适应不同线径的导线连接。
2. 可拆卸式管型接线端子可拆卸式管型接线端子通常用于需要频繁拆卸和连接的场合，如设备维修和更换。
它的设计方便使用者快速进行拆卸和连接操作，并提供稳定的电气连接。
3. 黄铜管型接线端子黄铜管型接线端子由黄铜材料制成，具有良好的导电性能和耐腐蚀性。
它通常用于低电流、低电压的电气连接，如家用电气设备和照明灯具。
4. 铝管型接线端子铝管型接线端子由铝材料制成，具有较好的导电性能和轻质特点。
它常用于高电流和高温度环境下的电气连接，如电力系统和工业设备。
管型接线端子的安装步骤安装管型接线端子的步骤如下：1.准备工作：选择合适的管型接线端子和导线，根据实际需求进行选择。
2.剥离导线绝缘层：使用适当的工具剥离导线的绝缘层，露出足够的导线长度。
3.插入导线：将剥离后的导线插入管型接线端子内，并确认导线与接线端子的触点连接紧密。
4.固定导线：使用螺丝或螺母固定导线，确保导线牢固地连接在接线端子上。
5.检查连接：检查接线是否牢固、无松动，并使用万用表或测试仪器验证电气连接的可靠性。
6.整理导线：整理导线，使其排列整齐，避免交叉和干扰。
管型接线端子的优点管型接线端子具有以下优点：•安全可靠：管型接线端子提供可靠的电气连接，能够有效避免导线松动和接触不良等问题，提高电气系统的安全性。
•方便维护：使用管型接线端子连接的电路可以随时拆卸和更换，方便维护和修复工作。
•安装简单：管型接线端子安装步骤简单明了，不需要特殊的工具和复杂的操作。
接线端子分类
接线端子分类概述在电气工程和电子设备中，接线端子被广泛使用，用于连接电路的导线。
接线端子的分类对于正确和可靠地安装和维护电气系统至关重要。
本文将介绍一些常见的接线端子分类，以及它们的特点和应用。
1.螺旋端子螺旋端子是最常见的一种接线端子。
它们通常由金属制成，具有螺旋形的孔和螺丝刀插槽。
通过将导线插入螺旋孔并用螺丝刀旋紧，可以牢固地连接导线。
螺旋端子的优点是安装简便，可重复使用，适用于大多数低压和中压应用。
2.弹簧端子弹簧端子也被称为弹簧夹。
它们使用弹簧力来固定导线，而不需要任何工具。
弹簧端子适用于需要频繁连接和断开的应用，例如测试和实验室设备。
弹簧端子可以提供可靠的电气连接，并且具有良好的抗震动和抗振动性能。
3.插槽端子插槽端子是一种通过插入导线来连接的接线端子。
它们通常由金属制成，具有一个开口的插槽，导线可以直接插入其中。
插槽端子常用于板上安装和印刷电路板（PCB）连接。
插槽端子提供了一个简单而可靠的连接方法，并且适用于高密度的电路布局。
4.压接端子压接端子通过应用压力来连接导线。
它们通常由金属制成，具有一个开口的夹子，通过夹紧导线来建立电气连接。
压接端子提供了可靠的电气连接，并且适用于高电流和高温应用。
这种端子广泛应用于电力系统和工业设备。
5.绝缘型端子绝缘型端子是一种具有绝缘外壳的接线端子。
其主要目的是提供额外的安全性和保护，以避免导线接触到外部环境或其他电路。
绝缘型端子通常由绝缘材料制成，例如塑料或橡胶。
它们适用于需要防止电流泄露或保护人员安全的应用。
6.电脑端子电脑端子通常用于计算机和网络设备的连接。
它们具有特殊的插头和插座设计，以确保正确的连接和稳定的信号传输。
常见的电脑端子包括USB端子、HDMI端子、网线端子等。
电脑端子适用于各种数据和信号传输要求。
7.终端端子终端端子用于连接电缆末端和设备的电气接口。
终端端子通常由金属制成，具有螺旋式或压接式连接方式。
它们适用于需要可靠的电气连接和固定电缆的应用，例如家庭电气安装和工业设备。
接线端子知识介绍
接线端子知识介绍接线端子是电子设备中常用的连接元件，它主要用于连接电气导线，使得电路能够正常工作。
接线端子具有安装简便、可靠性高以及维护方便等特点，在各个领域被广泛应用。
本文将对接线端子的基本知识进行介绍。
一、接线端子的定义和分类接线端子是用于将电源线与电子设备终端连接一个固定位置的连接器。
根据不同的使用环境和要求，接线端子可分为网线接线端子、端子块、插板接线端子等多种类型。
1.网线接线端子：主要用于电气网络设备中，如交换机、路由器等。
常用的网线接线端子有RJ11、RJ45等。
2.端子块：一种常用的接线端子，可用于终端板上。
它的设计便于安装和拆卸，可以提高生产效率。
根据不同的应用，端子块又可分为固定式端子块和可插拔式端子块。
3.插板接线端子：多用于家庭电器设备中，如插座、电源适配器等。
二、接线端子的结构和工作原理接线端子一般由接线孔和插针两部分组成。
1.接线孔：接线端子上的接线孔用于插入电源线。
根据不同的规格和要求，接线孔有圆形、方形、U型等多种形状，以适应不同种类的电源线。
2.插针：插针是接线端子上用于插入接线孔的部分。
插针通常由金属材料制成，具有良好的导电性能和机械强度。
插针的形状和尺寸取决于接线孔的形状和尺寸。
接线端子的工作原理是通过插针和接线孔之间的金属接触来实现电流的传导。
当电源线插入接线孔时，插针和接线孔之间产生一定的压力，使得插针和接线孔之间形成良好的电气接触，确保电流的正常传输。
三、接线端子的优点和应用领域接线端子具有如下优点：1.安装简便：接线端子采用插拔式连接方式，安装方便快捷。
2.可靠性高：接线端子采用金属接触的方式，确保电流的稳定传导，提高电路的可靠性。
3.维护方便：使用接线端子可以使得电路的维护更加方便，无需打断整个电路。
接线端子广泛应用于电力、通信、电子、家电等领域。
在电力领域，接线端子用于电力传输和配电系统中；在通信领域，接线端子用于网络设备和通信设备中；在电子领域，接线端子用于电子产品的连接和维护；在家电领域，接线端子用于插座、电源适配器等产品中。
端子的作用、分类及表示方法

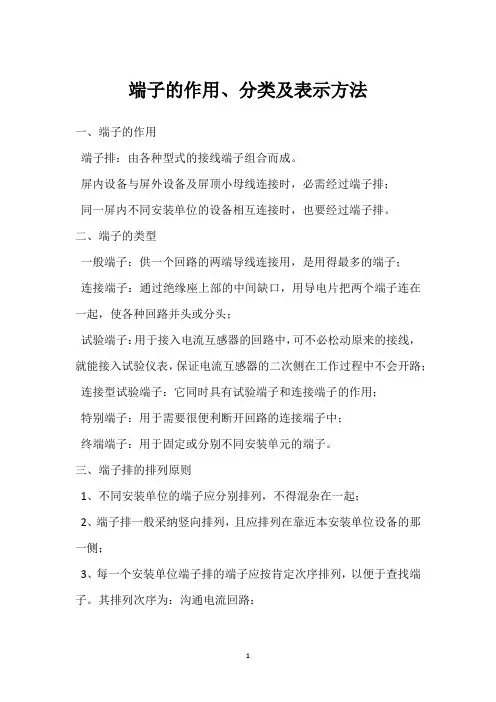

端子的作用、分类及表示方法
一、端子的作用
端子排：由各种型式的接线端子组合而成。
屏内设备与屏外设备及屏顶小母线连接时，必需经过端子排；
同一屏内不同安装单位的设备相互连接时，也要经过端子排。
二、端子的类型
一般端子：供一个回路的两端导线连接用，是用得最多的端子；
连接端子：通过绝缘座上部的中间缺口，用导电片把两个端子连在一起，使各种回路并头或分头；
试验端子：用于接入电流互感器的回路中，可不必松动原来的接线，就能接入试验仪表，保证电流互感器的二次侧在工作过程中不会开路；连接型试验端子：它同时具有试验端子和连接端子的作用；
特别端子：用于需要很便利断开回路的连接端子中；
终端端子：用于固定或分别不同安装单元的端子。
三、端子排的排列原则
1、不同安装单位的端子应分别排列，不得混杂在一起；
2、端子排一般采纳竖向排列，且应排列在靠近本安装单位设备的那一侧；
3、每一个安装单位端子排的端子应按肯定次序排列，以便于查找端子。
其排列次序为：沟通电流回路；
沟通电压回路；信号回路；
直流回路；
其它回路。
接线端子的分类

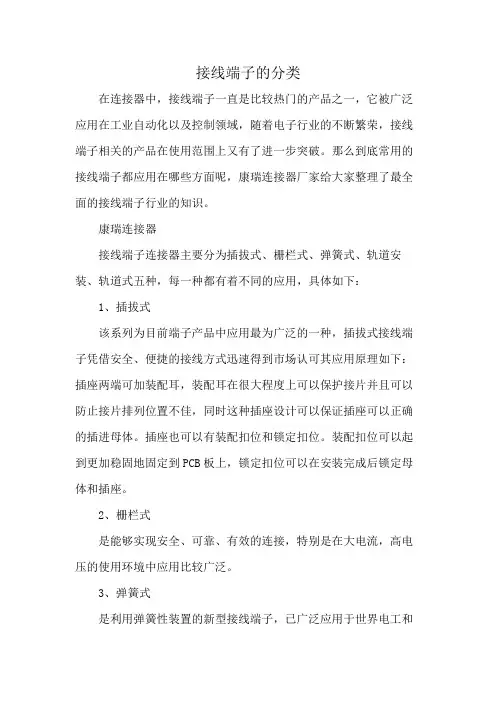

接线端子的分类在连接器中，接线端子一直是比较热门的产品之一，它被广泛应用在工业自动化以及控制领域，随着电子行业的不断繁荣，接线端子相关的产品在使用范围上又有了进一步突破。
那么到底常用的接线端子都应用在哪些方面呢，康瑞连接器厂家给大家整理了最全面的接线端子行业的知识。
康瑞连接器接线端子连接器主要分为插拔式、栅栏式、弹簧式、轨道安装、轨道式五种，每一种都有着不同的应用，具体如下：1、插拔式该系列为目前端子产品中应用最为广泛的一种，插拔式接线端子凭借安全、便捷的接线方式迅速得到市场认可其应用原理如下：插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插座也可以有装配扣位和锁定扣位。
装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。
2、栅栏式是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
3、弹簧式是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。
4、轨道安装采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。
5、轨道式采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。
该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。
东莞市康瑞电子有限公司，是一家20多年专业从事连接器、连接线、电子线束等连接器生产厂家，主要产品有连接器、排针排母、接插件、连接线、线束、电子线、线对板连接器、线对线连接器等。
公司各种资质证书齐全，技术力量雄厚，加工设备精良，检验设备完善以及拥有极强的研发能力，为您提供绿色环保高质量连接器及线束，是您最忠实可靠的合作伙伴。
接线端子设计方案
选用易于维护和更换的零部件， 方便用户进行日常维护和保养。
经济性原则
在满足性能要求的前提下，尽量降低 接线端子的制造成本。
提供多种规格和型号的接线端子，以 满足不同用户的需求，提高市场竞争 力。
优化设计，减少材料和能源的消耗， 降低运行成本。
03
接线端子材料选择
铜材
总结词
导电性能优良，耐腐蚀，广泛用于电气连接。
深入了解客户对接线端子的具体 需求，包括电气性能、机械性能、 环境适应性等方面的要求。
确定设计目标
根据调研结果，明确设计目标， 如提高电气性能、优化机械结构、 降低成本等。
制定技术规格书
根据设计目标，制定详细的技术 规格书，包括接线端子的电气参 数、机械尺寸、材料要求等。
设计方案制定
方案构思
根据技术规格书的要求，进行方案构思，考虑接线端子的整体结 构、材料选择、工艺流程等因素。
06
接线端子设计实例
实例一：家用电器接线端子设计
设计目的
为家用电器提供安全、可靠的 连接方式，方便用户安装和维
护。
防误接
设计防止误接的保护措施，如 采用专门的保护盖或标识，避 免用户误接危险线路。
易于识别
采用不同颜色或标记区分不同 的线路，方便用户识别。
耐用性
选用优质材料，确保接线端子 在长时间使用中保持良好性能
工程塑料
总结词
绝缘性能好，重量轻，成本低，但耐热性较差。
详细描述
工程塑料在接线端子设计中通常用作绝缘材料，能够提供良好的绝缘性能，确保电气安全。此外，工 程塑料重量轻、成本低，便于生产和加工。然而，工程塑料的耐热性较差，容易在高温环境下变形或 老化，因此不适合在高温环境中使用。
端子及端子线基本常识
端子及端子线基本常识1.端子的分类:我司常用的端子类型通常有:插针,插簧,接线片等.插针:CZ01 CZ02 CZ24插簧:CH01 CH02 CH752.端子的基本结构及设计原理:端子在塑件中的状况压线后脚：“U”形，通常压接导线线皮部分，并在其两侧有明显倒角，以利于压接成形。
作用：①防止导线摆动时应力集中于线芯部位，引起芯线断裂。
②固定线皮，防止出现缩皮现象。
压线前脚：“U”形，通常压接导线线芯部分，并在其两侧有明显倒象，以利于压接成形，在同一型号端子，一般压线前脚要比后脚略小。
作用：①固定导线线芯，使导线和端子之间形成足够的抗张强度。
②使导线线芯和端子良好接触，形成较小的接触电阻。
倒钩：要求有一定量的弹性变形，并要有足够的强度。
作用：连接塑件和端子，并使两者间形成足够的固定力，塑件和端子之间连间的倒钩通常有两种形式。
①倒钩部位在端子，固定部位在塑件，如图：②倒钩部位在塑件中，固定部位在端子，（如图a）对插部分：插针系列：平整，无毛刺，导入部分光滑，使与插簧有良好接触。
插簧系列：平整，无毛刺，导入部分光滑，并要求有一定量的弹性，变形，保证有一定的插入力和技出力。
前端倒角：使插针与插簧对插时，更顺畅，插入力更小。
压线脚加强筋：保证线芯与端子更牢固压接，有足够的抗张强度。
前后压线脚台阶：减少线芯过多变形，避免线芯断裂。
3．端子的材质：锡磷青铜：（主要用于各类插簧）QSN6.5-0.1-Y(硬)﹙我司最常使用﹚QSN6.5-0.1-Y2(半硬)QSN6.5-0.1-T(持硬)QSN6.5-0.1-M(软)黄铜：（主要用于各类插针）H62- Y2（半硬）（我司最常使用）H62-Y（硬）H62-M（软）黄铜：（主要用于各类插针）H65- Y2（半硬）（我司最常使用）H65- Y（硬）H65--M（软）4．端子线的压接原理：4．1基本原理：通过机械挤压，利用端子金属材质的钢度，将导线线芯，紧密包容。
4．2压接的工艺过程：1）按工艺文件要求将准备好端子和导线2）将线皮拉掉，并将导线整理整齐用橡皮筋扎好3）握好导线，将导线放于压接片左侧4）将导线轻轻抵住压接定位块，并将导线对准压线脚5）轻踩脚踏开关6）将压好导线从压接片右侧滑出7）检验（自检，首检）4．3压接设备常规的端子压接设备有：手工压接钳，半自动端子压接机，半自动压接模具，手动压接模具和全自动压接模具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接线端子可以分为欧式接线端子系列、插拔式接线端子系列、
栅栏式接线端子系列、弹簧式接线端子系列、轨道式接线端子系列、穿墙
式接线端子系列，光电耦合型接线端子系列。
等等
接线端子的品牌、系列达到上万种
其市场目前所运用到的品牌有：
德国PHOENIX；Weidmuller；JITE深圳；WAGO;台湾DECA;DINKLE;ANYTEK;上海尤提乐UTILITY ;南京三门湾NJSMW;等系列品。
产品包括PCB插拔式、焊针式、弹簧夹持式、螺钉压线框式、轨道式、传统式贯通型端子台；电子模块；模组盒、架、导轨。
插拔式系列接线端子
由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。
此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。
插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。
插座也可以有装配扣位和锁定扣位。
装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。
各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。
既可以选择公制线规也可以选择标准线规，是目前市场上最热销的端子类型。
欧式系列接线端子
以德国PHOENIX；Weidmuller等端子为代表，是现有接线科技中成本效益最高的形式。
栅栏式系列接线端子
是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。
弹簧式接线端子
是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业：照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。
轨道安装式接线端子
采用了可靠的螺纹连接技术、电子容断技术和最新的电连接技术，广泛用于电力电子、通讯、电气控制和电源等领域。
轨道式系列接线端子
采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。
该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。
H型穿墙式接线端子
采用螺钉连接线技术，绝缘材料为PA66(阻燃等级：UL94,V-0),连接器采用优质的高导电金属材料。
H型穿墙式接线端子可并排安装在为1mm到10mm等厚度的面板上，可自动补偿调整面板厚度的距离，组成任意极数的端子排，而且可以使用隔离板来增加空气间隙和爬电距离。
不需要任何工具便可将穿墙式接线端子牢固的安装在面板上矩形预留孔里，安装极其方便
H型穿墙式接线端子广泛应用于一些需要穿墙解决方案的场合：电源、虑波器、电气控制柜等电子设备。
绝缘性能好，防护等级高，用户只需要直接在外部接线后即可进行工作，省去了许多不必要的接线步骤。
WUK系列接线端子的绝缘材料用改性的尼龙（PA66），具有良好的电气性能和机械性能。
螺丝用高强度的铜合金制成，导电体用电解铜制成，压线框用抗应力裂缝腐蚀的合金铜制成，这些金属表面还镀锡或镀镍加以保护。
全铜接线端子可避免钢制金属件和铜导线在潮湿的环境下的电池效应。
端子中间有连接孔，可中心连接也可用边插式连接件连接；可接4mm2导线电压为800V电流为41A的电器连接产品
WMSTB系列
PCB接线端子的绝缘材料用改性的进口尼龙（PA66），具有良好的电气性能和机械性能，导电体用电解铜制成，压线框用抗应力裂缝腐蚀的合金铜制成，这些金属表面还镀锡或镀镍加以保护。
不论您需要硬导线与硬导线连接，还是硬导线与多股导线连接，还是多股导线与多股导线连接
保险端子
绝缘材料用改性的尼龙（PA66），具有良好的电气性能和机械性能。
螺丝用高强度的铜合金制成，导电体用电解铜制成，压线框用抗应力裂缝腐蚀的合金铜制成，这些金属表面还镀锡或镀镍加以保护。
全铜接线端子可避免钢制金属件和铜导线在潮湿的环境下的电池效应。
端子中间有连接孔，可中心连接也可用边插式连接件连接；可接4mm2导线电压为800V电流为41A的电器产品
试验端子
起开关作用的滑动金属件能通过端子压线框能承受最大的工作电流，切换时用螺丝刀松开螺丝，移动滑块就行，开关位置就一目了然；其两端设有测试插座，配用相应的测试端头就可以进行连接测试，测量电流时可不中断操作。
可接电压为660V 电流为57A的控制回路.
WUK通用双层型接线端子
颜色为灰色端子
厚:6.2导线截面:0.2-4:32A:500V可安装在U型或G型轨上，双层型接线端子具有通用型端子在相同的位置上两倍的接线容量，其上下两层在设计上错开了2.5mm 的空间，不仅在视觉上条理分明，同时在上层接线的情况下，螺丝刀能在下层区域内很方便的接线作业，且标识清晰。
接线端子特点
利用现有轨道式接线端子WUK 连接技术，并加装了电子元器件组成的电路，实现了光电过程的传输耦合。
自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开，以免干扰，三门湾WUKG2光隔端子能够很好地完成这一功能，并保证现场信号与电子控制装置所要求的低电压相匹配，还可以作过程控制的外围设备与控制，信号和调节器装置之间的接口元件，且适用于不同的电压和功率范围。
光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点，因此在自动控制领域得到广泛应用。
编辑本段接线端子国家识别标准
本标准等效采用国际标准IEC455（1988）《设备接线端子和特定导线线端的识别及应用字母数字系统的通则》。
1 主题内容与适用范围
本标准规定了识别电器设备（以下简称设备）接线端子的各种方法，并制订了以字母数字系统识别设备接线端子和特定导线线端的通则。
本标准适用于设备（如电阻器、熔断器、继电器、接触器、变压器、旋转电机等）和这些设备的组合体的接线端子的识别标记，也适用于特定导线线端的识别。
必要时，这些通则对某些产品的详细应用和必要的辅助识别方法可在有关的标准中给出。
2 引用标准
GB 4728 电气图用图形符号
GB5465 电气设备用图形符号
3 识别方法
可采用下列一种或多种方法识别设备接线端子和特定导线线端。
3.1 采用相关产品的标记系统来确定和识别设备接线端子或特定导线线端的实际或相对位置。
3.2 采用相关产品的标记系统来确定和识别设备接线端子和特定导线线端
的颜色标记。
3.3 采用GB5465中规定的图形符号。
若需采用辅助符号，应与GB4728中的图形一致。
3.4采用本标准第5章中规定的字母数字符号。
4 识别方法的应用
颜色、图形符号或字母数字符号应标注在相应的线端或邻近处。
当采用两种以上的识别方法，并可以能出现混淆时，这两种识别方法的相互关系必须在有关文件中说明。
