三种施工组织方法

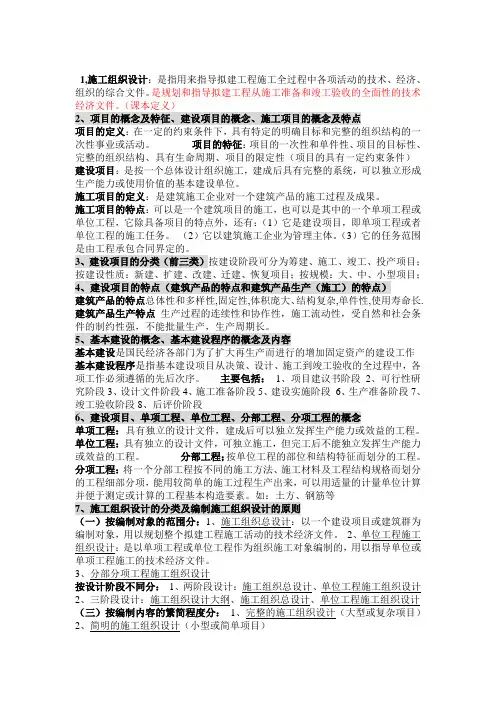

施工组织复习知识点
1,施工组织设计：是指用来指导拟建工程施工全过程中各项活动的技术、经济、组织的综合文件。
是规划和指导拟建工程从施工准备和竣工验收的全面性的技术经济文件。
（课本定义）2、项目的概念及特征、建设项目的概念、施工项目的概念及特点项目的定义：在一定的约束条件下，具有特定的明确目标和完整的组织结构的一次性事业或活动。
项目的特征：项目的一次性和单件性、项目的目标性、完整的组织结构、具有生命周期、项目的限定性（项目的具有一定约束条件）建设项目：是按一个总体设计组织施工，建成后具有完整的系统，可以独立形成生产能力或使用价值的基本建设单位。
施工项目的定义：是建筑施工企业对一个建筑产品的施工过程及成果。
施工项目的特点：可以是一个建筑项目的施工，也可以是其中的一个单项工程或单位工程，它除具备项目的特点外，还有：（1）它是建设项目，即单项工程或者单位工程的施工任务。
（2）它以建筑施工企业为管理主体。
（3）它的任务范围是由工程承包合同界定的。
3、建设项目的分类（前三类）按建设阶段可分为筹建、施工、竣工、投产项目；按建设性质：新建、扩建、改建、迁建、恢复项目；按规模：大、中、小型项目；4、建设项目的特点（建筑产品的特点和建筑产品生产（施工）的特点）建筑产品的特点总体性和多样性,固定性,体积庞大、结构复杂,单件性,使用寿命长. 建筑产品生产特点生产过程的连续性和协作性，施工流动性，受自然和社会条件的制约性强，不能批量生产，生产周期长。
5、基本建设的概念、基本建设程序的概念及内容基本建设是国民经济各部门为了扩大再生产而进行的增加固定资产的建设工作基本建设程序是指基本建设项目从决策、设计、施工到竣工验收的全过程中，各项工作必须遵循的先后次序。
主要包括：1、项目建议书阶段2、可行性研究阶段3、设计文件阶段4、施工准备阶段5、建设实施阶段6、生产准备阶段7、竣工验收阶段8、后评价阶段6、建设项目、单项工程、单位工程、分部工程、分项工程的概念单项工程：具有独立的设计文件，建成后可以独立发挥生产能力或效益的工程。
施工组织设计-主要施工方案方法
施工组织设计-主要施工方案方法第一节测量放线、轴线及标高控制一、定位放线进行定位放线前，应对场地进行平整。
根据建筑总平面图上的放线基点及总平面图上【XXXX】#和【XXXX】#住宅楼与建筑红线关系放线，确定轴线的位置。
根据建筑平面图上各轴线的位置关系放线得到其它各轴线的位置。
用直角座标法放线测出各定位轴线桩及各轴线的交点桩后，用白灰放出各桩位线。
在施工中必须层层分中弹线，浇筑完基础及各层现浇板后，应及时校对轴线和标高，使其偏差在允许范围内，同时控制建筑物的竖向高差在1/1000以内，总高差不大于20mm。
二、标高控制将设计给定的高程引至施工现场进行控制，将引出的标高引至永久性物体上并作好标记，标记点均匀分布，且每栋不少于4个，标出±000标高，用卷尺控制水平线，向上引测点，测点不少于3处，并用精密仪对引上来的标高进行闭合检查。
第二节基础工程一、预制桩工程本工程基础采用打入式预制桩基础，现浇钢筋混凝土桩承台，承台垫层底标高为±0.00以下2.15米，高差较大，虽然设计±0.00标高相当于绝对高程的数据未定，根据在此片施工的经验，决定采取先将土方开挖至承台垫层顶标高后再打桩。
基础工程施工工艺流程如下：土方开挖→打预制桩→承台垫层→承台扎筋、支模、浇混凝土→基础砖砌体→土方回填。
在施工图会审完毕后，由设计上根据地质资料和桩位布置图选定试桩桩长，施工现场按设计要求选定桩长并确定试桩日期，在试桩前将试桩所需预制桩运至现场并准备好打桩机械，到试桩之日通知设计、质监、建设单位人员到场根据试桩过程及结果确定桩长。
基础桩应选择由规模较大的厂家生产的桩，并要求提供相应的质量保证资料和技术资料，而且桩运至现场后应对其结构强度、主筋和箍筋及外观表面平整度等进行验收。
桩堆放时应按规格、桩号分层叠置在平整坚实的地面上，支承点应设置在吊点及其附近，上下层垫块应在同一直线上，堆放层数不宜超过四层。
流水施工的原理工艺参数和工期计算方法
流水施工的原理工艺参数和工期计算方法流水施工的特点工业生产的实践证明，流水施工作业法是组织生产的有效方法。
流水作业法的原理同样也适用于土木工程的施工。
土木工程的流水施工与一般工业生产流水线作业十分相似。
不同的是，在工业生产中的流水作业中，专业生产者是固定的，而各产品或中间产品在流水线上流动，由前个工序流向后一个工序；而在土木施工中的产品或中间产品是固定不动的，而专业施工队则是流动的，他们由前一施工段流向后一施工段。
为了说明土木工程中采用流水施工的特点，可比较建造m幢相同的房屋时，施工采用的依次施工、平行施工和流水施工三种不同的施工组织方法。
采用依次施工时，是当第一幢房屋竣工后才开始第二幢房屋的施工，即按着次序一幢接一幢地进行施工。
这种方法同时投入的劳动力和物资资源较少，但各专业工作队在该工程中的工作是有间隙的，工期也拖得较长（图11-1a）。
图11-1 不同施工方法的比较a)依次施工b)平行施工c)流水施工采用平行施工时。
m幢房屋同时开工、同时竣工（图11-1b）。
这样施工显然可以大大缩短工期，但是各专业工作队同时投入工作的队数却大大增加，相应的劳动力以及物资资源的消耗量集中，着都会给施工带来不良的经济效果。
采用流水施工时，是将m幢房屋依次保持一定的时间搭接起来，陆续开工，陆续完工。
即把各房屋的施工过程搭接起来，使各专业工作队的工作具有连续性，而物资资源的消耗具有均衡性（图11-1c）。
流水施工与依次施工相比工期也较短。
流水施工的特点是物资资源需求的均衡性；专业工作队工作的连续性，合理地利用工作面，又能使工期较短。
同时，流水施工是一种合理的、科学的施工组织方法，它可以在土木工程施工中带来良好的经济效益。
工程施工进度计划图表是反映工程施工时各施工过程按其工艺上的先后顺序、相互配合的关系和它们在时间、空间上的开展情况。
流水施工的工程进度计划图表采用线条图表示时，按其绘制方法的不同分为水平图表（又称横道图）（图11-2a）及垂直图表（又称斜线图）（图11-2b）。
土木工程施工组织试题和答案
土木工程施工组织试题库上海****大学建筑工程学院1.是非题（每小题1分，共10分。
）×√施工组织概论1．施工组织设计是用来指导拟建工程施工全过程的技术文件、经济和组织文件。
Y2．施工准备工作具有阶段性，必须在拟建工程开工之前做完。
（×）23．建筑工程产品是固定的，所以生产也是固定的。
（×）22．在工程建设进度控制中设计进度控制是施工进度控制的前提。
（√）23．建筑工程产品是固定的，所以生产也是固定的。
（×）流水施工、1.施工组织的基本方式有三种：等节拍、不等节拍、无节奏流水施工。
（×）2．在组织流水施工时，空间参数主要有施工段、施工过程和施工层三种。
（×）3．流水节拍是指一个专业队在一个施工过程工作所需要的延续时间。
（×）4．工艺参数是指流水步距、流水节拍、技术间歇、搭间等。
5．空间参数主要有施工段、施工工艺、和施工层。
7．为了缩短工期，流水施工采用增加工作队的方法加快施工进度，施工段划分得越多越好。
（×）网络计划12. 关键线路是该网络计划中最长的线路，一个网络计划只有一条关键线路。
n13. 时标网络计划的特点是可直接在网络图上看出各项工作的开始和结束时间。
Y14. 网络计划的工期优化，就是通过压缩网络中全部工作的持续时间，以达到缩短工期的目的。
N 压缩关键线路上各项关键工作的持续时间。
26．在网络计划执行过程中，关键工作的拖延将导致计划总工期不能实现，这时候对网络计划调整的方法只能是短某些工作的持续时间。
（×）14．双代号网络图组成要素中，把消耗时间、不消耗资源的工序，称作“虚工序”。
16．施工组织总设计是以一个单位工程项目为编制对象的指导施工全过程的文件。
5．网络计划工期优化的方法之一是将各项工作持续时间压缩。
（×）6．有时间坐标的网络图既适用于双代号网络，也可用于单代号网络。
（×）10．关键线路上的工作都是关键工作，非关键线路上的工作都是非关键工作。
建筑施工组织名词解释
一、名词解释1、单位工程：凡具单独设计、可独立施工，但完成后不能独立发挥生产能力或效益的工程。
2、流水步距：在组织施工时，相邻的两个施工专业班组先后进入同一施工段开始施工的间隔时间。
3、网络图：是由箭线、节点和线路组成的，用来表示工作流程的有向、有序的网状图形。
4、图纸会审：是指由建设单位或委托的监理单位组织其相关的设计单位或施工单位共同对施工图纸进行审查的工作。
5、施工组织设计：是以拟建工程项目为对象，具体指导施工全过程各项活动的技术、组织、经济综合性文件。
6、技术交底：是指在工程开工前，由上级技术负责人就施工中的有关技术问题向执行者进行交代的工作。
7、安全：指没有危险，不出事故，未造成人身伤亡和财产损失。
8、建筑工程承包合同：是指承发包双方为完成建筑工程任务，依法签订的经济契约。
9、施工项目：是指建筑施工企业对一个建筑产品的施工过程及成果，即建筑施工企业的生产对象。
二、填空1、项目管理的主要内容是四控制、三管理、一协调。
2、施工项目管理组织机构的形式有工作队式项目组织机构、部门控制式项目组织机构和矩阵制项目组织机构。
3、施工项目进度控制方法主要有规划、控制和协调。
4、标底，又称“招标价”。
是审核投标报价、评标决标的重要依据之一。
5、解决工程承包合同纠纷的方法有双方自行协商解决、仲裁机关仲裁和司法解决。
6、安全检查的方式有定期安全检查、不定期安全检查、日常安全检查和专业安全检查等几种方式。
7、基本建设程序一般可划分为决策、准备和实施三个阶段。
8、流水施工的流水参数包括工艺参数、空间参数和时间参数。
9、组织施工的方式可采用依次施工、平行施工、流水施工三种。
10、双代号网络图是由箭线、节点和线路三个要素组成。
11、网络图时间参数的计算方法一般常用图上、表上、矩阵和电算等。
12、施工进度计划的图表形式有横道图和网络图两种。
13、技术管理工作的内容包括：基础工作、业务工作、和技术经济分析与评价等几个方面。
施工组织—流水施工案例分析试题
流水施工组织案例分析专题一、流水施工1.1三种施工方法的特点某厂区管道安装工程，由甲、乙、丙三个工程量相同的施工段组成，施工内容包括3个分项工程：沟三种施工方法比较1.2流水施工基本原理1.流水节拍确定：某供热管网安装工程，施工过程为管沟开挖、管道焊接和回填土方。
其中A段沟槽开挖工程量为1852立方米（土质为2类平均深度1.5米），计划由27人组成挖沟队；管道安装工程量为1026米（D426*7钢管），计划由17人组成管道作业队。
计算作业天数——流水节拍t。
解：已知：Q1=1852，R1=27；Q2=1026，R2=17，b1=b2=1查劳动定额人工挖土（2类），每工日产量S1=5.21立方米，安装D426*7管道1/S2=2.22工日/10m。
（1）开挖沟槽：所需工日数：P1=Q1/S1=1852/5.21=355.5（工日）需施工天数：t1=P1/R1=355.5/27=13.17（d），流水节拍t1=14（d）；（2）安装管道：所需工日数：P2=Q2/S2=1026*2.22/10=227.8（工日）需施工天数：t2=P2/R2=227.8/17=13.4（d），流水节拍t2=14（d）。
2.全等节拍流水：某住宅区供热管网安装工程，施工过程为管沟开挖、管道焊接和回填土方，分成18个施工段，每个施工过程在每个施工段的作业天数均为2天，按全等节拍流水组织施工。
试确定施工工期。
解：已知：N=3，M=18，t=K=2（d）则 T=（M+N-1）*t=（18+3-1）*2=40（d）。
3.等节拍不等步距流水：某工程划分A、B、C、D四个施工过程，三个施工段，流水节拍均为3d，其中A、B施工过程间工艺间歇1d，C、D之间平行搭接时间2d，试计算总工期，并绘制施工进度横道图。
解：已知：N=4，M=3，t= 3（d），Z1=1，Z3=2，K1=4，K2=3，K3=1（1） T=（M+N-1）*t+Z1-Z2=（4+3-1）*3+1-2=17（d）。
【施工】流水施工原理
【关键字】施工第二章流水施工原理流水施工是一种科学、有效的工程项目施工组织方法之一，它可以充分地利用工作时间和操作空间，减少非生产性休息消耗，提高休息生产率，保证工程施工连续、均衡、有节奏地进行，从而对提高工程质量、降低工程造价、缩短工期有着显著的作用。
第一节基本概念一、流水施工（一）组织施工的方式考虑工程项目的施工特点、工艺流程、资源利用、平面或空间布置等要求，其施工可以采用依次、平行、流水等组织方式。
为说明三种施工方式及其特点，现设某住宅区拟建三幢结构相同的建筑物，其编号分别为Ⅰ、Ⅱ、Ⅲ，各建筑物的基础工程均可分解为挖土方、浇混凝土基础和回填土三个施工过程，分别由相应的专业队按施工工艺要求依次完成，每个专业队在每幢建筑物的施工时间均为5周，各专业队的人数分别为10人、16人和8人。
三幢建筑物基础工程施工的不同组织方式如图2—1所示。
1．依次施工依次施工方式是将拟建工程项目中的每一个施工对象分解为若干个施工过程，按施工工艺要求依次完成每一个施工过程；当一个施工对象完成后，再按同样的顺序完成下一个施工对象，依次类推，直至完成所有施工对象。
这种方式的施工进度安排、总工期及休息力需求曲线如图2—1“依次施工”栏所示。
依次施工方式具有以下特点：（1）没有充分地利用工作面进行施工，工期长；（2）如果按专业成立工作队，则各专业队不能连续作业，有时间间歇，休息力及施工机具等资源无法均衡使用；（3）如果由一个工作队完成全部施工任务，则不能实现专业化施工，不利于提高休息生产率和工程质量；（4）单位时间内投入的休息力、施工机具、材料等资源量较少，有利于资源供应的组织；（5）施工现场的组织、管理比较简单。
2．平行施工平行施工方式是组织几个休息组织相同的工作队，在同一时间、不同的空间，按施工工艺要求完成各施工对象。
这种方式的施工进度安排、总工期及休息力需求曲线如图2—1“平行施工”栏所示。
平行施工方式具有以下特点：（1）充分地利用工作面进行施工，工期短；（2）如果每一个施工对象均按专业成立工作队，则各专业队不能连续作业，休息力及施工机具等资源无法均衡使用；（3）如果由一个工作队完成一个施工对象的全部施工任务，则不能实现专业化施工，不利于提高休息生产率和工程质量；（4）单位时间内投入的休息力、施工机具、材料等资源量成倍地增加，不利于资源供应的组织；（5）施工现场的组织、管理比较复杂。
施工组织
1、本建设程序是指基本建设全过程中各项工作必须遵循的先后顺序。
2、本建设程序几个阶段：项目建议书阶段、可行性研究报告阶段、初步设计文件阶段、施工图设计阶段、建设准备阶段、建设实施阶段、竣工验收阶段、后评价阶段。
3、建筑工程施工组织设计是：规划和指导建筑工程投标、签订承包合同、施工准备和施工全过程的技术经济文件。
4、建筑产品的特点：固定性、多样性、体积庞大性、综合性。
5、建筑施工的特点：单件性、复杂性、协作单位多、流动性、周期性长。
6、组织施工的三种方式：依次施工、平行施工、流水施工。
7、流水施工特点：（1）由于流水施工科学利用工作面，所以总工期比较合理。
（2）施工队采取专业化施工，可使工人的操作技术水平由熟练而不断提高，为进行技术改造，革新创造了条件，更能保证工程质量，同时获得更高的劳动生产率。
（3）专业施工队实行连续作业，相邻专业施工队之间搭接紧凑，体现了施工的连续性。
（4）单位时间内需要投入施工现场的资源数量较为均衡，有利于资源供应的组织工作。
（5）施工有节奏，为文明施工和进行施工现场的科学管理创造了条件。
8、流水施工的技术经济效果特点：（1）按专业工种建立劳动组织，实行生产专业化，有利于劳动生产率的不断提高。
（2）科学的安排施工进度，使各施工过程在保证连续施工的条件下最大限度的实现搭接施工从而减少了因组织不善而造成的停工、窝工损失，合理的利用了施工的时间和空间，有效的缩短了施工工期。
(3)施工的连续性、均衡性，使劳动消耗、物资供应、机械设备利用等处于相对平衡状态，充分发挥管理水平，降低工程成本。
（4）采用流水施工一般是按照工艺专业化的原则组织队，其人员固定，工人由于重复同样的工作，因此能够提高操作技能，从而使不合格的建筑产品减少，使工程质量得到提高。
(5)可以保证施工机械和劳动力得到充分合理的利用。
（6）由于工期短、效率高、用人少、资源消耗均衡，可以减少现场管理费和物资消耗，实现合理储存和供应，有利于提高项目的综合经济效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标识号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
任务名称 工期: 挖土方1 垫层1 砌基础1 回填土1 挖土方2 垫层2 砌基础2 回填土2 挖土方3 垫层3 砌基础3 回填土3 挖土方4 垫层4 砌基础4 回填土4
2005年3月7日
2005年3月14日
2005年3月
工期:
7 工作日
挖土方1
1 工作日
垫层1
1 工作日
砌基础1
1 工作日
回填土1
1 工作日
挖土方2
1 工作日
垫层2
1 工作日
砌基础2
1 工作日
回填土2
1 工作日
挖土方3
1 工作日
垫层3
1 工作日
砌基础3
1 工作日
回填土3
1 工作日
挖土方4
1 工作日
垫层4
1 工作日
砌基础4
1 工作日
回填土4
1 工作日
基础施工顺序： 基坑开挖 →浇垫层→砌基础→回填土 13.1.1依次施工 （1）、不能充分利用空间，工期最长； （2）、不能实现专业化施工，不利于提高工程质 量和劳动生产率； （3）、若采用专业班组施工，有窝工现象； （4）、日资源需求量较少，供应相对容易； （5）、临时设施较少，现场管理、协调容易。
13.2 流水施工的分级和指示图表
一、分级 1、分项工程流水（细部流水） 2、分部工程流水（专业流水） 3、单位工程流水（综合流水） 4、群体工程流水（大流水）
§13-2 流水施工的分级和指示图表
二、表达方式： 1、水平指示图表（横道图）
横坐标：流水施工持续时间（进度） 纵坐标：施工过程、专业队名称、编号、数目
1 工作日
挖土方4
1 工作日
垫层4
1 工作日
砌基础4
1 工作日
回填土4
1 工作日
施工组织方式
----3、流水施工 进度计划
标识号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
2005年2月2 8日
2005年3月7 日
200
任务名称
工期
六 日 一 二 三四 五 六 日 一
要区分不同构件的顺序）
流水施工参数 ----2、流水段数 m
竖向分层 平面分段 过多：空间操作面小，进度慢 过少：可能窝工，不连续，但速度快
划分原则： 1、工程量均衡 2、m大于等于n 3 、 利用结构变形缝 4、以主导施工过程为主
流水施工参数 ----3、流水节拍 t
流水节拍：工作队在每段上的工作延续时间
确定方法：1、定额计算法
2、经验估算法
3、按照工期确定
t=每段工程量/（产量定额*出勤人数*工作
班），即： ti Q /(R * S) P / R
应满足最小工作面要求（人数不得过多）， 又应满足工艺组合要求（人数不得过少）
2005年2月2 8日
2005年3月7 日
任务名称
工期
六 日 一 二 三四 五 六 日
工期:
4 工作日
挖土方1
1 工作日
垫层1
1 工作日
砌基础1
1 工作日
回填土1
1 工作日
挖土方2
1 工作日
垫பைடு நூலகம்2
1 工作日
砌基础2
1 工作日
回填土2
1 工作日
挖土方3
1 工作日
垫层3
1 工作日
砌基础3
1 工作日
回填土3
2、垂直指示图表
横坐标：流水施工持续时间（进度） 纵坐标：施工段数及编号
流水施工参数 ----1、施工过程分解
砖混结构分为砌墙与楼板两过程，其中 砌墙过程包括：砌筑，脚手架，安装门
窗框，安装过梁等 楼板过程包括：支模、绑筋、浇筑楼板
（圈梁、楼梯、构造柱等） 框架结构分为支模，钢筋，混凝土三个
过程。每过程均包括梁，板，柱，楼梯 等多个构件
流水施工指示图表
施工过程 2
A1 BK C D
E
施工进度计划 （d）
4 6 8 10 12 14 16 234 1234 K1234
K1234 K1234
水平指示图表
施工段
2
施工进度计划 （d）
4 6 8 10 12 14 16
m
A BCDE
3
2
1
KKK
工期 一 二 三 四 五 六 日 一 二 三 四 五 六 日 一 二 三
16 工作日
1 工作日
1 工作日
1 工作日
1 工作日
1 工作日
1 工作日
1 工作日
1 工作日
1 工作日
1 工作日
1 工作日
1 工作日
1 工作日
1 工作日
1 工作日
1 工作日
施工组织方式
----2、平行施工 进度计划
标识号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
13.1.3 流水施工
由若干个固定组织的专业班组，在若干个性质相 近的施工区域（平面分段、立体分层）依次连续地 进行施工的施工组织方式。如上图：
（1）、无工作面闲置，工期较短；
（2）、各专业施工班组工作连续，没有窝工现象；
（3）、施工专业化，利于提高工程质量和劳动生 产率；
（4）、日资源需求均衡；
13.1.2平行施工 如上图：平行施工的主要特点是： （1）、可以充分利用时间和空间，工期最短； （2）、适于综合施工队施工，不利于专业化施工和 生产率的提高； （3）、如采用专业化班组施工，班组施工无法连续； （4）、日资源需求量过于集中，临时设施投入过多； （5）、现场施工管理、协调、调度困难。
（5）、利于现场文明施工和科学管理。
流水施工的技术经济效果
1、按专业工种建立劳动组织，实行专业化生 产，有利于提高劳动生产率。
2、科学安排施工进度，使各施工过程保持连 续施工条件下最大限度实现搭接施工，从而减 少因组织不善而造成的停工、窝工损失，合理 利用时间空间，有效的缩短了工期。
3、施工的连续性、均衡性，使劳动消耗、物 资供应都处于相对平稳状态，充分发挥管理水 平，降低工程成本。
垂直指示图表
§13-3 流水施工参数
工艺参数: 时间参数:
空间参数:
施工过程数 n 流水节拍 t 流水步距 K 施工工期 T 流水段数 m
流水施工参数 ----1、施工过程数 n
根据流水组织计划的作用及项目工作内 容划分，可粗可细。一般是实施性计划 应细些，控制性计划可粗些
如混合结构划分砌墙与楼板 框架结构分为：支模 钢筋 混凝土（需
§13-1 流水施工概念 ----三种施工组织方法
依次施工 平行施工 流水施工：将工程项目分成若干段,按照工序
组织若干工作队,各队依次进入各工作段作业, 直至完成
例题：四栋住宅楼基础施工，有挖土、 垫层、砌筑毛石基础、回填土四道工序， 其中每道工序需一天完成，三种组织方 法如下
施工组织方式 ----1、依次施工 进度计划
