电流互感器的二次回路知识培训PPT教学课件

合集下载

互感器及二次回路PPT课件

互感器及二次回路PPT课件

主回路(二次侧进入电压小母线之前的 回路)短路保护设备配置
1.装设熔断器(6~35kv的PT) 2.装设自动开关(110kv及以上的PT)
短路保 护设备 配置
注:电压互感器 中性线和35kv以下 的辅助二次绕组回 路中,均不装设保
护设备。 ?
熔断器选择原则有
两点,参见P9。
26
1-1-4 电压互感器二次回路的短路保护
分支电压回路(?)保 护设备配置
分支电压回路的短路保护需要根据回路 性质进行配置; 引到继电保护和自动装置的分支回路不 装设保护设备; 测量分支回路则可装设保护设备。
27
1-1-5 反馈电压及防范
V

35kV及以下的电

压互感器多采用

V相接地方式



23
1-1-3 电压互感器的二次侧接地方式——中性点相接地
中性点接地位置
适用范围
110kV及以上电 压级的电压互感 器多采用中性点 接地方式
24
1-1-4 电压互感器二次回路的短路保护
设置短路保 护的原因:
电压互感器正常运行时,由于二次负荷阻抗很大,相 当于空载运行。当其二次回路发生短路故障时,会产 生很大的短路电流,将损坏二次绕组,危及二次设备 及人身安全,所以电压互感器不允许短路,且必须在 二次侧装设短路保护设备。
一次绕组 铁芯
底座安装板
环氧浇注固体绝缘电压互感器的内部结构示意图
8
高压绕组
C高-低 R高-低
C高-地 R高-地
低压绕组
C低-地 R低-地
铁芯+外壳
环氧浇注固体绝缘电压互感器电气绝缘原理图
9
3.由电容分压器与单相式电压互感器构成的电容式电压互感器

二次回路的基本知识PPT课件

二次回路的基本知识PPT课件
第5页/共45页
二次设备:
一、 二次回路的重要 性
是指对一次设备的工况进行监测、控制、调节、保护,
为运行人员提供运行工况或生产指挥信号所需要的电
气设备,如测量仪表、继电器、控制及信号装置、安
全自动装置等。这些设备,通常由电流互感器和电压
互感器的二次绕组出线以及直流回路,按着一定的要
求连接在一起构成的电路,称之为二次接线或二次回
1-5的小母线编号表。 • (7)对于展开图中个别的继电器,或该继电器的触点在
另一张图中表示,或在其他安装单位中有表示,都在图 纸 上 说 明 去 向 , 对 任 何 引第3进2页触/共4点5页或 回 路 也 说 明 来 处 。
四、展开图
• (8)直流正极按奇数顺序标号,负极回路则按偶数 顺序编号。回路经过元件(如线圈、电阻,电容等) 后,其标号也随着改变(回路标号见表1-2)。
• (9)常用的回路都给以固定的编号,如断路器的跳 闸回路用33,133,233,333等,合闸回路用3、 103等。
• (10)交流回路的标号除用三位数外,前面加注文 字符号。交流回路使用的数字范围是:电压回路为 600~799;电流回路为400~599。它们的个位数字 表示不同的回路;十位数字表示互感器的组数(即 电流和电压互感器的组数)。回路使用的标号组, 要与互感器文字符号前的“数字序号”相对应。如: 1TA电流互感器的A相回路标号应是A411~A419; 电 压 互 感 器 2 T V 的 A 相第回33路页/共标45页号 应 是 A 6 2 1 ~ A 6 2 9 。
第42页/共45页
作业:
① P27(1-8)什么是二次设备和二次回路? ② P27(1-9)二次接线图常见的形式有哪几种?
各有什么特点? ③ 请由10kV线路过电流保护的原理图,画出其

二次回路基本知识解析PPT教案学习

二次回路基本知识解析PPT教案学习

YT
QF
KS
KA
KT
TA
k
27.5 KV馈线过电流保护原理图
第20页/共44页
(2)展开式原理图 展开式原理接线图简称展开图,是在归总
式原理接线图的基础上,将整体形式的二次 电路按其供电电源的性质不同,分解成交流 电压回路、交流电流回路和直流回路等相对 独立的部分,组成多个独立回路,以分散的 形式表示二次设备之间的电气连接。
第6页/共44页
7.调节回路 是指调节性自动装置,如对主变压器进行
有载调压,对电容器进行投切装置,它有测 量机构、传送机构、调节器和执行机构组成。 它的主要作用是根据一次设备运行参数的变 化,实施在线调节一次设备的工作状态,以 满足运行要求。
第7页/共44页
三、二次回路的电气识图基础知识
用来表明二次设备的配置、相互连接关系 和工作原理的电气接线图,称为二次回路图, 即二次电路图。
例如:继电器K3的第4个端子的代号表示为 “-K3:4。
第13页/共44页
2.电气图的基本表示方法 (1)多线图表示方法 每根导线或连接线各用一条线来表示。
(2)单线表示方法 两根或两根以上的连接线或导线只用一条线来表示。
(5)
表示两条线
表示三条线
表示多条线
第14页/共44页
(3)混合表示方法 在同一图是,一部分采用单线表示,一部分采
单字母符号:单字母符号是用拉丁字母将各种电气 设备、装置和元器件划分为23大类,每大类用一个 专用单字母符号表示。
双字母符号:双字母符号是由一个表示种类的单字 母符号与另一字母组成,其组合形式是以单字母符 号在前,另一字母在后的次序列出。
辅助文字符号:是用以表示电气设备、装置和元器 件以及线路的功能、状态和特征的,通常是由英文 单词的前一两个字母构成。

最新电流互感器的二次回路精品课件

最新电流互感器的二次回路精品课件
的阻抗;
3)在保护对电流互感器的二次接线方式没有特殊要求时,可改变
其接线方式以调整接线系数。例如,将不完全星形接线改为完全 星形接线;将三角形接线改成为星形接线,这将使接线系数、调 整为1;
4)加大电流互感器的一次额定电流,这样在同样的短路电流情况
下,短路电流的倍数m将减小;
5)将同一互感器相同变比的两个二次绕组串联使用,这将使其串
第十一页,共60页。
二、电流(diànliú)互感器的基本 参数(8)
电流互感器二次回路的负载SL可以下式计算:
SL=Ie2(ΣK1ZL+K2Z1+Zjc)
其中(qízhōng),Ie--二次额定电流,A
ZL--二次设备阻抗,Ω
Zl--二次回路连接导线的阻抗,Ω
Zjc--二次回路连接点接触电阻,取决于连接
第十九页,共60页。
三、电流(diànliú)互感器的10% 误差(2)
电流互感器10%误差的校核方法:主要是计算出
在最大短路(duǎnlù)电流时二次回路的最大允许 阻抗,与该二次回路的实际阻抗进行比较,该实 际阻抗必须小于最大允许阻抗。
第二十页,共60页。
三、电流(diànliú)互感器的10% 误差(3)
负载阻抗可以按式Z=(ΣK1ZL+K2Z1+Zjc)计算得出,
但现场多为实际测量后计算得出。在现场测量时应选 择负载最大的支路。如例图,在AN间通入交流电流
(diànliú)I,测得两端电压为U,可以按式
Z=U/I
计算出(计算中可以只考虑负载阻抗的幅值)
例图13-1电流(diànliú)互感器测量二次负载接线图
定电流与二次额定电流确定后,其变比即确定。 电流互感器的额定变比等于一次额定电流比二次 额定电流。

二次回路培训PPT课件

二次回路培训PPT课件

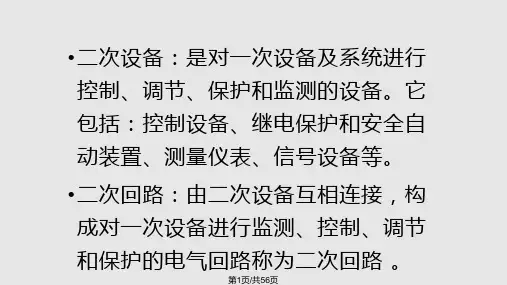

操作电源系统:由电源设备和供电 网络组成,它常包括直流电源系统 和交流电源系统。其作用主要是给 控制、保护、信号等设备提供工作 电源与操作电源,确保发电厂与变 电所所有设备正常工作。
第6页/共56页
二次回路接线图
二次接线图是表明二次接线的图,它 通常以国家规定的通用图形符号和文字符 号,表示二次设备的互相连接关系。
第12页/共56页
第13页/共56页
2)展开式原理接线图
它是将二次设备按线圈和触点的接线回路 展开分别画出,组成多个独立回路,作为 制造、安装、运行的重要技术图纸,也是 绘制安装接线图的主要依据。其特点是: 交流电流回路、交流电压回路、直流回路 分别画成几个彼此独立的部分;同一仪表 的线圈、同一元件的线圈和触点分开画在 各自相应不同的回路中,但采用相同的文 字符号;图形右边有对应的文字说明,表 明回路名称、用途等;各导线端子有统一 规定的回路编号;其优点是清晰,便于了 解整套装置的动作程序和工作原理。
基本要求:
选择性 速动性 灵敏性 可靠性
第34页/共56页
名词解释
1、选择性:继电保护装置动作时,仅将故障元 件从电力系统中切除,保证系统中非故障元件仍 能正常运行,尽量缩小停电范围; 2、速动性:快速地切除故障可以提高电力系统 并列运行的稳定性,减少用户在电压降低情况下 的工作时间; 3、灵敏性:对于保护范围内发生故障或非正常 运行状态的反应能力; 4、可靠性:在其规定的保护范围内发生了它应 该动作的故障时,不应该拒绝动作,而在其他该 保护不应该动作的情况下,不应该错误动作。
第35页/共56页
2、针对供电部常用保护说明
第一、馈出柜保护配置
1、过流I、II、III段保护 2、零序电流保护 3、零序电压保护 4、PT断线监测

互感器二次回路培训课件

互感器二次回路培训课件

奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
4.电压互感器的倒闸操作
4.3 电压互感器倒闸注意事项
电压互感器停电时必须先停二次侧后停一次侧(防止反充电),送电时先 合一次侧后合二次侧,防止反送电危及设备安全。 两段PT二次并列时,一次必须先并列。 倒换PT前必须先将PT并列运行。(防止二次设备在PT倒换过程中失压)。
该电压互感器有2个二次线组,2 个剩余电压绕组,0.2/0.5/3P表 示第一个二次绕组准确度级为0.2 级,可做计量用,第二个二次绕组 准确度级为0.5级,可做电能计量 或测量,剩余电压绕组准确级为 3P级,作为保护用。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
注意:电压互感器的极性错误,能引起继电保护装置的错误动作或者影响 电能计量的正确性,因此,电压互感器的极性必须检查正确。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
2.电压互感器的注意事项
电压互感器在额定 容量下允许长期运 行,但在任何情况 下,不允许超过最 大容量运行。
3.电压互感器的保护措施
6.5 电压互感器二次侧在什么情况下不装熔断器而装小开关?
➢通常对带有距离保护的电压互感器二次侧熔断器的选择,要求较严。为了 防止电压互感器二次熔断时间过长,使距离保护误动,熔断器容量选择应根 据下述两个原则: 1)熔断器的下限,应为最大负荷的1.5倍。此时考虑一条母线运行,所有负 荷均倒至一台电压互感器上的情况; 2)熔断器的上限为二次电压回路短路时不致使距离保护误动作,即熔断器 时间小于保护动作时间 ➢如果熔断器不能满足上述要求时,应装设空气小开关。因此凡装有距离保 护时,电压互感器的二次侧均采用空气小开关,即自动开关。

1国网培训(二次回路)(ppt,课件)

1国网培训(二次回路)(ppt,课件)

第一章 二次回路的基本原理
识图的要素(快速识图法)。
(1)看图五要素
A、"二次相当于人的经脉"。了解一次设备如断路器、隔离开关、电流、电压 互感器、变压器等。了解这些设备的功能及常用的控制、保护方式,各个电压 等级不同,但是断路器的控制回路基本一样例如220kV线路的单元,“经脉受 大脑控制”,有相同之处,隔离开关的控制回路基本一样“经脉受大脑控制” ,GIS、HGIS组合电器二次回路除了电气闭锁及SF6气室报警多于普通敞开式 电气设备,其它基本一致。同时对应一次设备的TA、TV分别用于检测和继电 保护回路,一次设备的不同,采用的保护方式也不同。因此,从TA、TV的二 次回路的图纸可以清晰看到保护的方式。
二次回路基础
二次回路
山东首席技师、高级工程师闫大振
第一章 二次回路的基本原理
⑴ 1二次回路的组成 1.1二次回路的分类 (1)交流电压、电流回路(测量指示计量回路)。(2)直流回路:(控制回
路)在无直流电源小站,采用交流控制信号方式。(3)信号回路:(灯光指 示监控部分)。(4)保护装置与自动装置(交直流回路)。(5)保护室设置 的光纤配线柜保护专用光缆。五个部分组成。 1.2二次回路的作用 二次接线的任务是反映一次系统的工作状态,控制一次系统并在一次发生故障 时使故障部分退出工作。 确保发电厂、变电站电力电网系统中使操作能便利 可靠安全运行。(1)测量回路:模拟量、保护及监察测量、计量电能、故障 录波器等。(2)控制回路:各级电压的断路器及隔离开关和开闸、开关量等 ,(3)信号回路:运行与否的微机监视、故障及异常警报。(4)保护回路: 按需装设各种保护装置及自动装置以满足系统要求。(5)直流系统:由充电 模块和蓄电池组成作为直流控制保护、信号电源。

第1章互感器及其二次回路-PPT精选文档

第1章互感器及其二次回路-PPT精选文档

2019/3/14
10
第一章
互感器及其二次回路
第一节
电压互感器
(二)电压互感器的接线方式
35kV:相电压100/3V
线电压100 V,相电压 100/ 3
2019/3/14 11
110kV:相电压100V
第一章
互感器及其二次回路
第一节
电压互感器
由图1-4可知,三相五柱式电压互感器一次绕组 和主二次绕组都连接成星形,形成Y,yO接线方 式,辅助二次绕组连接成开口三角形,形成Y, d1接线方式。 辅助二次绕组按开口三角形连接的目的,是为了 构成零序电压滤过器,使mn端子上的电压与一次 系统三倍零序电压成正比,即
1 1 U U U U U U U ) 3 U ( m n U V W L 1 L 2 L 3 0 n n TV TV
2019/3/14
12
第一章
互感器及其二次回路
第一节
电压互感器
一次系统发生单相或两相接地故障时,电 压互感器二次电压与故障点的位置、故障 类型及电压互感器的变比有关。 下面分两种情况介绍,一次系统发生单相 (L1)相金属性接地时Umn的大小。
2019/3/14
13
第一章
互感器及其二次回路
第一节
电压互感器
2019/3/14
14
第一章
互感器及其二次回路
第一节
电压互感器
(1)35kV及以下中性点不直接接地系统 如图5-1(a)所示,故障相对地电压为零;非故障 相对地电压升高为线电压;非故障相之间电压为 线电压。可见,此时线电压三角形不变,用户可 正常工作,允许继续运行一段时间。则
JDJ-10型
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、概述(3)
正确使用电流互感器的意义:正确地选择和配 置电流互感器型号、参数,将继电保护、自动 装置和测量仪表等接入合适地次级,严格按技 术规程与保护原理连接电流互感器二次回路, 对继电保护等设备的正常运行,确保电网安全 意义重大。
二、电流互感器的基本参数(1)
一次参数 电流互感器的一次参数主要有一次额定电压与 一次额定电流。 一次额定电压的选择主要是满足相应电网电压 的要求,其绝缘水平能够承受电网电压长期运 行,并承受可能出现的雷电过电压、操作过电 压及异常运行方式下的电压,如小接地电流方 式下的单相接地(电压上升 3 倍)。
二、电流互感器的基本参数(6)
为了既满足测量、计量在正常使用的精度及读 数,又能满足故障大电流下继电保护装置的精 工电流及电流互感器10%误差曲线要求,二个 回路常采用不同次级、不同变比。也可用中间 抽头来选择不同变比。 电流互感器的变比也是一个重要参数。当一次 额定电流与二次额定电流确定后,其变比即确 定。电流互感器的额定变比等于一次额定电流 比二次额定电流。
一、概述(2)
电流互感器特点:是一个特殊型式变换器,它 的二次电流正比于一次电流。因其二次回路的 负载阻抗很小,一般仅几个欧姆,故二次工作 电压也很低,当二次回路阻抗大时二次工作电 压U=IZ也变大,当二次回路开路时,U将上升 到危险的幅值,它不但影响电流传变的准确度, 而且可能损坏二次回路的绝缘,烧毁电流互感 器铁芯。所以电压互感器的二次回路不能开路。
二、电流互感器的基本参数(3)
3)由于电流互感器的二次额定电流一般为标准的 5A与1A,电流互感器的变比基本有一次电流额 定电流的大小决定,所以在选择一次电流额定 电流时要核算正常运行测量仪表要运行在误差 最小范围,继电保护用次级又要满足10%误差 要求。
4)考虑到母差保护等使用电流互感器的需要,由 同一母线引出的各回路,电流互感器的变比尽 量一致。
二、电流互感器的基本参数(13)
继电保护用电流互感器的准确度级要求一般没 有测量的高,但由于要求其在故障大电流时有 较好的传变特性,所以在相对误差下有一个短 路电流倍数的要求。一般用εPM表示,如5P10, 其含义是在10倍互感器额定电流下的短路电流 时,其误差满足5%的要求。式中ε是准确度 等级,M是保证准确度的允许最大短路电流倍 数 。 在 标 准 GBl208—1997 中 , 规 定 5P 、 10P 两 个准确度级。
1
3
1
3
3
二、电流互感器的基本参数(11)
继电保护用电流互感器在各种接线方式 时不同短路类型下的接线系数
见附表
二、电流互感器的基本参数(12)
电流互感器的电流互感器的准确度: 为了保证计量、测量的准确性,保证保 护装置动作可靠、正确,电流互感器必 须达到一定的准确度。在国家标准 GBl208—1997 中 , 规 定 测 量 用 电 流 互 感 器的准确度等级分为0.1、0.2、0.5、1、 3、5等六个标准,这是一个相对误差标 准。
二、电流互感器的基本参数(2)
一次额定额定电流的考虑较为复杂,一般应满 足以下要求: 1)应大于所在回路可能出现的最大负荷电流,并 考虑适当的负荷增长,当最大负荷无法确定时, 可以取与断路器、隔离开关等设备的额定电流 一致。 2)应能满足短时热稳定、动稳定电流的要求。一 般情况下,电流互感器的一次额定电流越大, 所能承受的短时热稳定和动稳定电流值也越大。
二、电流互感器的基本参数(13)
其中0.1~1的四个标准其二次负荷应在额定负 荷的25%~100%间,3~5两个标准其二次负 荷应在额定负荷的50%~100%间,否则准确 度不能满足要求。所以对负荷范围广,准确度 要求高的场合,可以采用经补偿的0.2s和O.5s 电流互感器,该互感器在1%~120%负荷间均 能满足准确度要求。对测量用电流互感器除了 幅值准确度要求外,还有角度误差要求。
二、电流互感器的基本参数(7)
电流互感器额定输出容量:电流互感器的额定 输出容量是指在满足额定一载值,其单位一般用伏安 表示。根据 GBl208—1997规定,额定输出容 量的标准值有5、10、15、20、25、30、40、 50、60、80、100VA。
二、电流互感器的基本参数(4)
5)选取的电流互感器一次额定电流值应与国家标 准 GBl208-1997 推 荐 的 一 次 电 流 标 准 值 相 一 致 。
二、电流互感器的基本参数(5)
二次额定电流
在GB1208—1997中,规定标准的电流互感器二 次电流为1A和5A。
变电所电流互感器的二次额定电流采用5A还是1A,主要决定于经 济技术比较。在相同一次额定电流、相同额定输出容量的情况下, 电流互感器二次电流采用5A时,其体积小,价格便宜,但电缆及 接入同样阻抗的二次设备时,二次负载将是1A额定电流时的25倍。 所以一般在220kV及以下电压等级变电所中,220kV回路数不多, 而10~110kV 回路数较多,电缆长度较短时,电流互感器二次额 定电流采用 5A的。在 330kV及以上电压等级变电所,220kV 及 以上回路数较多,电流回路电缆较长时,电流互感器二次额定电 流采用1A的。
电流互感器的二次回路知识培训
一、概述(1)
电流互感器的作用:电力系统的一次电压很高, 电流很大,且运行的额定参数千差万别,用以 对一次系统进行测量、控制的仪器仪表及保护 装置无法直接接入一次系统,一次系统的大电 流需要使用电流互感器进行隔离,使二次的继 电保护、自动装置和测量仪表能够安全准确地 获取电气一次回路电流信息。
二、电流互感器的基本参数(8)
电流互感器二次回路的负载SL可以下式计算: SL=Ie2(ΣK1ZL+K2Z1+Zjc) 其中,Ie--二次额定电流,A
ZL--二次设备阻抗,Ω Zl--二次回路连接导线的阻抗,Ω Zjc--二次回路连接点接触电阻,取决于连接点 多少与接触是否良好,一般取O.05~O.1Ω K1 -- 二次设备的接线系数 K2 --二次回路连接导线的接线系数
二、电流互感器的基本参数(9)
电流互感器二次输出容量Se必须大于二次负载 SL,并留有适当裕度。
二、电流互感器的基本参数(10)
测量、计量用电流互感器各接线方式时 的接线系数(ZL0为零线中负荷阻抗)
接线 方式
单相
三相 星形
两相星形 ZL0=ZL ZL0=0
两相差接
三角形
K2
2
1
3
3
23
3
K1
1
