消火栓灭火系统管道支架制作安装检查记录
消火栓灭火系统管道支架制作安装检查记录工程名称建设单位设计单位施工单位安装日期年月日至年月日检查日期年月日施工依据GB50242－2002焊接要求焊接质量要求加强高度（mm）（附图或标注）焊缝饱满，无气孔及虚焊现象 2备注支吊架制作，切割钻孔应使用无齿锯或钻床，严禁使用气割。
管道编号支吊架防晃支架应设数量安装数量应设数量安装数量地下室64 646060 一至二层16 16三至四层16 16五至六层16 16七至八层16 16九至十层16 16存在问题及处理：无任何不良现象监理（建设）单位监理工程师（项目专业技术负责人）：技术负责人质检员施工员消火栓灭火系统管道防腐记录工程名称天气晴建设单位湿度设计单位温度16施工单位施工日期年月日防腐方法：三油二布管道编号遍数使用材料颜色每遍间隔时间（h）干燥方法备注名称配比与规格1 3 沥青黑24 自然风干12 玻璃丝布白24 自然风干存在问题及处理：无任何不良现象监理（建设）单位监理工程师（项目专业技术负责人）：技术负责人质检员施工员消防配电线路敷设检查记录编号：10工程名称建设单位设计单位施工单位敷设日期年月日至月日检查日期年月日电线电缆名称编号规格型号起—终全长m线径缆径敷设方式线缆保护线缆中间点数中间点处理结果电线ZRRV 地下层按实 1.5 穿管线管无无合格电线ZRRV 一层按实 1.5 穿管线管无无合格电线ZRRV 二层按实 1.5 穿管线管无无合格电线ZRRV 三层按实 1.5 穿管线管无无合格电线ZRRV 四层按实 1.5 穿管线管无无合格电线ZRRV 五层按实 1.5 穿管线管无无合格电线ZRRV 六层按实 1.5 穿管线管无无合格电线ZRRV 七层按实 1.5 穿管线管无无合格电线ZRRV 八层按实 1.5 穿管线管无无合格电线ZRRV 九层按实 1.5 穿管线管无无合格电线ZRRV 十层按实 1.5 穿管线管无无合格存在问题及处理：无任何不良现象监理（建设）单位监理工程师（项目专业技术负责人）：技术负责人质检员施工员消火栓灭火系统水源设施安装检查记录工程名称建设单位施工单位检查日期年月日设施名称检查内容检查情况结论消防设置部位及取水口设置地下室合格水池有效容量及保障措施180 合格补水措施有合格管道穿池处理柔性防水套管合格防冻措施已保温合格其他消设置部位屋顶合格防水箱有效容量及保障措施18 合格水箱间主通道畅通合格钢板水箱四周检查通道畅通合格水箱顶距楼板或顶板间距无合格水位指示器、单向阀的安装符合要求合格补水措施有合格防冻措施已保温合格其他存在问题及处理：无任何不良现象监理（建设）单位监理工程师（项目专业技术负责人）：技术负责人质检员施工员。
消防管道支架设置的高度和间距-消防支架规范

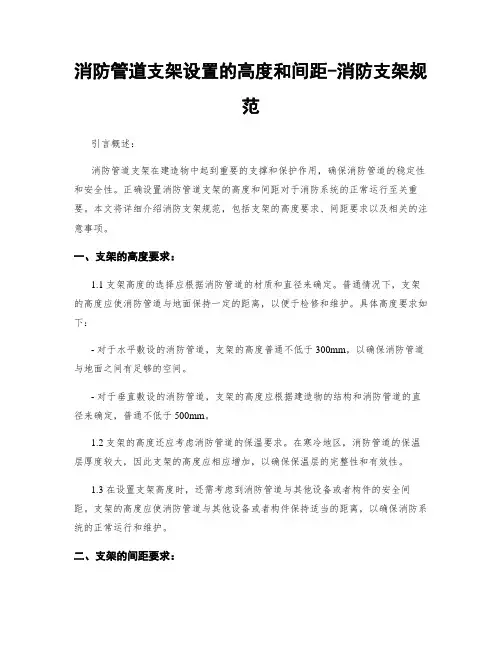

消防管道支架设置的高度和间距-消防支架规范引言概述：消防管道支架在建造物中起到重要的支撑和保护作用，确保消防管道的稳定性和安全性。
正确设置消防管道支架的高度和间距对于消防系统的正常运行至关重要。
本文将详细介绍消防支架规范，包括支架的高度要求、间距要求以及相关的注意事项。
一、支架的高度要求：1.1 支架高度的选择应根据消防管道的材质和直径来确定。
普通情况下，支架的高度应使消防管道与地面保持一定的距离，以便于检修和维护。
具体高度要求如下：- 对于水平敷设的消防管道，支架的高度普通不低于300mm，以确保消防管道与地面之间有足够的空间。
- 对于垂直敷设的消防管道，支架的高度应根据建造物的结构和消防管道的直径来确定，普通不低于500mm。
1.2 支架的高度还应考虑消防管道的保温要求。
在寒冷地区，消防管道的保温层厚度较大，因此支架的高度应相应增加，以确保保温层的完整性和有效性。
1.3 在设置支架高度时，还需考虑到消防管道与其他设备或者构件的安全间距。
支架的高度应使消防管道与其他设备或者构件保持适当的距离，以确保消防系统的正常运行和维护。
二、支架的间距要求：2.1 支架的间距应根据消防管道的直径和材质来确定。
普通情况下，支架的间距应满足以下要求：- 对于直径小于100mm的消防管道，支架的间距普通不超过2m。
- 对于直径大于100mm的消防管道，支架的间距普通不超过3m。
2.2 支架的间距还应根据消防管道的使用环境和负荷来确定。
在特殊环境下，如高温、腐蚀等情况下，支架的间距应适当缩小，以增加支撑和保护的稳定性。
2.3 在设置支架间距时，还需考虑消防管道的伸缩性。
支架的间距应使消防管道能够自由伸缩，以避免管道因温度变化或者其他因素而受到过度应力的影响。
三、注意事项：3.1 在设置消防管道支架时，应遵循相关的消防支架规范和标准，确保支架的质量和稳定性。
3.2 支架的安装应由专业人员进行，确保支架的位置准确、固定可靠。
消防管道支架设置的高度和间距-消防支架规范
消防管道支架设置的高度和间距-消防支架规范引言概述：在建筑物的消防系统中，消防管道是非常重要的组成部分，而消防管道的支架设置的高度和间距则是确保其正常运行和安全性的关键。
本文将详细介绍消防支架规范中对于消防管道支架设置的高度和间距的要求。
一、支架设置的高度1.1 支架高度的选择根据消防支架规范，支架的高度应根据管道的直径和材质来确定。
一般来说，直径较小的管道可以选择较低的支架高度，而直径较大的管道则需要较高的支架高度。
此外，不同材质的管道也会对支架高度的选择产生影响，例如，塑料管道相对较轻，可以选择较低的支架高度，而钢制管道则需要较高的支架高度。
1.2 支架高度的要求消防支架规范要求支架的高度应确保消防管道在正常运行过程中不受外力影响，同时也要考虑到日常维护和检修的便利性。
支架的高度应使得消防管道与墙壁或天花板保持一定的距离，以防止管道受到外力挤压或摩擦。
一般来说，支架的高度应在管道直径的1.5倍到2倍之间，具体高度应根据实际情况进行调整。
1.3 支架高度的固定方式支架的高度固定方式也是消防支架规范中的重要内容。
一般来说，支架可以采用螺栓固定在墙壁或天花板上，也可以使用专用的支架支撑系统进行固定。
无论采用何种方式，支架的固定应牢固可靠，确保管道在运行过程中不会发生脱落或变形。
二、支架设置的间距2.1 间距的选择支架的间距应根据管道的直径和材质来确定。
一般来说，直径较小的管道可以选择较短的间距，而直径较大的管道则需要较长的间距。
此外，不同材质的管道也会对间距的选择产生影响，例如，塑料管道相对较轻，可以选择较短的间距，而钢制管道则需要较长的间距。
2.2 间距的要求消防支架规范要求支架的间距应根据管道的重量和长度来确定，以确保支架能够均匀承载管道的重量，并保持管道的稳定性。
一般来说，间距应在管道长度的1.5倍到2倍之间，具体间距应根据实际情况进行调整。
2.3 间距的固定方式支架的间距固定方式也是消防支架规范中的重要内容。
消防管道支架设置的高度和间距-消防支架规范

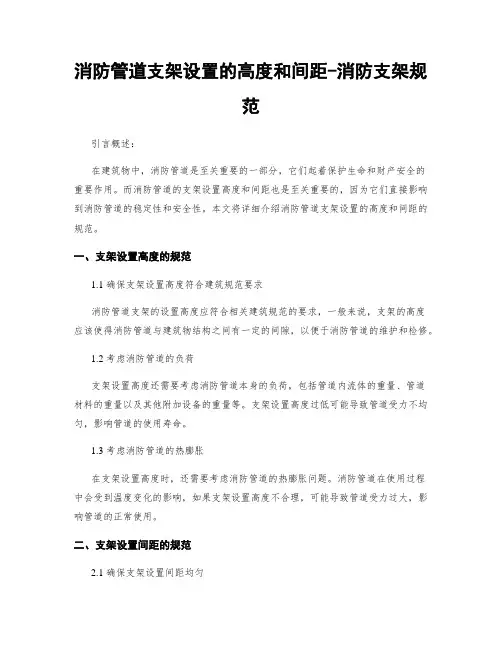

消防管道支架设置的高度和间距-消防支架规范引言概述：在建筑物中，消防管道是至关重要的一部分，它们起着保护生命和财产安全的重要作用。
而消防管道的支架设置高度和间距也是至关重要的，因为它们直接影响到消防管道的稳定性和安全性。
本文将详细介绍消防管道支架设置的高度和间距的规范。
一、支架设置高度的规范1.1 确保支架设置高度符合建筑规范要求消防管道支架的设置高度应符合相关建筑规范的要求，一般来说，支架的高度应该使得消防管道与建筑物结构之间有一定的间隙，以便于消防管道的维护和检修。
1.2 考虑消防管道的负荷支架设置高度还需要考虑消防管道本身的负荷，包括管道内流体的重量、管道材料的重量以及其他附加设备的重量等。
支架设置高度过低可能导致管道受力不均匀，影响管道的使用寿命。
1.3 考虑消防管道的热膨胀在支架设置高度时，还需要考虑消防管道的热膨胀问题。
消防管道在使用过程中会受到温度变化的影响，如果支架设置高度不合理，可能导致管道受力过大，影响管道的正常使用。
二、支架设置间距的规范2.1 确保支架设置间距均匀消防管道支架的设置间距应该保持均匀，避免出现支架间距过大或过小的情况。
过大的支架间距可能导致管道受力不均匀，过小的支架间距则可能导致管道无法正常安装。
2.2 考虑管道的长度和直径支架设置间距还需要考虑消防管道的长度和直径，一般来说，管道长度较长、直径较大的管道需要设置更多的支架来支撑，以确保管道的稳定性和安全性。
2.3 考虑管道的使用环境在设置支架间距时，还需要考虑消防管道的使用环境，包括管道所处的位置、管道上方的负荷等。
根据不同的使用环境，需要采取不同的支架设置间距，以确保管道的稳定性和安全性。
三、支架的固定方式3.1 采用合适的固定方式消防管道支架的固定方式有多种选择，包括焊接、螺栓固定等。
在选择固定方式时，需要考虑支架的材质、管道的负荷以及使用环境等因素，选择合适的固定方式以确保支架的稳定性和安全性。
3.2 定期检查支架的固定情况支架固定方式的选择不仅需要考虑安装时的情况，还需要定期检查支架的固定情况，确保支架固定牢固，不会出现松动或脱落的情况，以保证消防管道的安全使用。
钢结构厂房消火栓系统固定支架做法预案
钢结构厂房消火栓自动喷淋系统固定支架做法预案一、编制说明管道安装在消防安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重及观感。
支(吊)架的型式、材质、加工尺寸和制造质量等应符合国家现行有关标准的规定，并按设计要求安装牢固，位置正确。
本工程给排水专业图纸设计说明中要求支(吊)架的安装具体做法:参见《室内管道支挂及吊架》国标图集03S402。
由于厂房情况复杂，我公司依据现场安装情况制定支(吊)架的安装方案，进行质量控制。
支(吊)架的安装应按下列规定进行控制:1、立管支架(管卡) :当楼层高度不大于5m时，每层必须安装1个;当楼层高大于5m时，每层不少于2个。
当立管上无支管接出时，支架(管卡)安装高度宜距地面1 .20-1.60m。
2、横管吊架(托架):每一直线管段必须设置1个;直线管段上2个吊架(托架)间的距离不得大于表内的规定。
注:本表适用于非保温管道。
对保温管道应按管道上保温材料重量的影响相应缩小吊架的间距。
横管吊架(托架)应设置在接头两侧和三通、四通、弯头、异径管等管件上下游连接接头的两侧。
吊架(托架)与接头的净间距不宜小于150mm 和大于300mm在管道系统中，应在下列位置固定支架(吊架) : 1、进水立管的底部;2、立管接出支管的三通、四通、弯头的部位;3、立管因自由长度较长而需要支承立管重量的部位;4、横管接出支管与支管接头、三通、四通、弯头等管件连接的部位 ;5、在刚性卡箍接头500mm 内管道上补加支吊架。
二、 角钢类支吊架的制安 1、 龙门式龙门式支吊架材料适用表支架型材适用管道倒吊钢板（或大一号角钢）膨胀螺栓305～10 （根据角钢大小而选定，其余倒角类同。
）L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80L40×40×5 DN50~DN150 δ=8 110×110 M10×852、座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。
