T6热处理技术规范-B版6
Q/
上海嘉朗实业有限公司企业标准
Q/J-G-GC-193-2013-B
铝合金铸件T6热处理技术规范
（试行）
编制：
审核：
批准：
.
Word 资料 2013-10-09发布 2013-10-15实施
上海嘉朗实业有限公司 发 布
Q/J-G-GC-193-2013-B
前 言
本标准由上海嘉朗实业有限公司提出。
本标准由上海嘉朗实业有限公司质量保证部归口。
本标准起草单位：上海嘉朗实业有限公司工程部。
本标准主要起草人：赵洪慈
.
Word 资料
Ⅰ
Q/J-G-GC-193-2013-B
铝合金铸件T6热处理技术规范
1 范围
本标准规定了上海嘉朗实业有限公司（以下简称本公司）铝合金铸件T6热处理的目的、操作要点、工艺参数、检验规则等内容。
本标准适用本公司铸造所使用的铸造铝合金锭。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 7999 铝及铝合金光电直读发射光谱分析方法
GB/T 8170 数值修约规则与极限数值的表示和判定
GB/T 20975 铝及铝合金化学分析方法
GB/T 3246.2-2000 变形铝及铝合金制品低倍组织检验方法
JB/T7946.3-1999 铸造铝合金金相 铸造铝合金针孔
ASTMB85-1996 铝合金标准～美国标准三
ASTMB108-1998 铝合金金属型铸件
ISO3522-2006 铸铝合金.化学成分和机械性能
3 T6热处理的定义及目的
固溶处理（淬火）加完全人工时效 用来获得最高的强度，但塑性和抗蚀性有所降低。 在较高温度和较长时间内进行。适用于要求高负荷的零件。
3.1固溶处理：固溶处理就是把铸件加热到尽可能高的温度（接近于共晶的熔点），在该温度下保持足够长的时间，并随后快速冷却。目的是提高铸件的强度和塑性，改善合金的耐腐蚀性能。
3.2 淬火：淬火是把铝合金铸件加热到较高的温度（一般在接近于共晶体的熔点，多在500℃以上），保温2h以上，使合金内的可溶相充分溶解。然后，急速淬入60-100℃的水中，使铸件急冷，使强化组元在合金中得到最大限度的溶解并固定保存到室温。这种过程叫做淬火.
3.3完全人工时效：它是采用较高的时效温度和较长的保温时间。目的：获得较大的硬度，即得到较高的抗拉强度。通过控制时效温度和保温时间可获得硬度和延伸率。
.
Word 资料 4.本公司T6热处理工艺参数参见表1：
表1 本公司常用铝合金（铝硅系）T6热处理规范
合金代号 状态 铸件壁厚mm 固溶处理 人工时效
使用设备 保温温度
（℃） 保温时间
（t） 冷却介质及
温度（℃） 使用设备 保温温度
（℃） 保温时间
（t） 冷却介质
AlSi7Mg0.3 T6 燃气固溶炉 538±5 6 水60~100 燃气时效炉 155±5 4 空冷
AlSi7Mg0.6 T6 燃气固溶炉 538±5 8 水60~100 燃气时效炉 155±5 6 空冷
1
Q/J-G-GC-193-2013-B
5 热处理操作要点：
5．1 热处理用炉的准备：
5．1．1 检查热处理用炉及辅助设备。如供气系统、空气循环用风扇，自控仪表及热电偶插放位置是否正常、合格。
5．1．2 检查在正常工作条件下，炉膛各处温差是否在规定范围（±5℃）内。
5．1．3 起重设备是否正常、可靠。
5．2 装炉：
5．2．1 待处理的铸件应按合金牌号、外廓尺寸、铸件壁厚及热处理规范进行分类。
5．2．2 检查铸件质量的单铸试棒，应与同炉浇注的铸件同炉热处理。
5．2．3 中小型铸件用专门的框架组成一批，一起装炉。大型铸件应单个放在专用架上装炉。
5．3 加热及保温：
5．3．1 送气点火加热时，应同时开动风扇和控温仪表。
5．3．2 加热应当缓慢（一般为≤200℃/h）。对复杂铸件，应在较低温度下装炉（400℃以下），加热至淬火温度的时间按《热处理工艺卡》。
5．3．3 在保温期间，应定时校正炉膛工作区域温度。
5．3．4 由于某种原因造成中断保温，在短期不能恢复工作时，应将铸件出炉淬火。在排除故障后，再次装炉继续升温进行热处理，其总的保温时间应稍许延长。
5．4 出炉冷却：
5．4．1 保温结束后，用吊车或其它装置将铸件迅速出炉，淬入规定冷却介质中冷却。
5．4．2 淬火转移时间是指从铸件吊起到铸件全部淬入介质中，总的时间最好不超过25S。
5．5 铸件变形的校正：
5．5．1 铸件变形应在淬火后立即校正，矫正模具和工具应在淬火前事先准备。
.
Word 资料 5．5．2 根据铸件特点和变形情况选择相应的矫正方法，矫正时用力不宜过猛，要缓慢均匀。
5．6 时效操作：
5．6．1 需进行人工时效的铸件，应在淬火后尽快进行，最长不得大于8小时。
5．6．2 装炉时，炉温不得超过时效温度。
5．6．3 将自动控温仪表定温，然后送气点火加热，开动风扇。
2
Q/J-G-GC-193-2013-B
5．6．4 保温时间到后，关闭送气阀门。
5．7 重复热处理 ：当热处理的铸件力学性能不符合要求时，可进行重复热处理，重复热处理的保温时间可酌情缩短，其次数不得超过两次。
5．8 技术安全及其它：
进行热处理操作时，操作者不得离开现场，切实注意观察温度和设备运转情况，穿戴好防护用品，做好原始记录。
6 热处理质量检查：
6．1 检查方法及项目：
6．1．1 目视检查：观察工件的表面状况，目的在于发现是否有共晶体的析出物引起的表面起泡、氧化变黑以及翘曲变形和裂纹等。
6．1．2 尺寸检查：检查铸件的变形程度，尺寸是否符合规定的精度等级。
6．1．3 荧光检查：表面裂纹、铸造缺陷：气孔、缩孔、夹渣和疏松等。(可根据产品要求选作)
6．1．4 力学性能检查：检查单铸试棒或铸件本体的抗拉强度、伸长率或硬度是否符合技术标准要求。
6．1．5 金相检查：取试样，检查是否过烧。
6.1. 6 显微硬度检查：取试样，按金相试样制备，在一个视野范围内按下图方法取点检查显微硬度，各点的偏差范围不超过10HV。
.
Word 资料
6．2 热处理缺陷及消除方法：
6．2．1 热处理缺陷分类：力学性能不合格、淬火不均匀、变形、裂纹及过烧。
6．2．2 热处理缺陷产生的原因及消除方法见表2：
3
Q/J-G-GC-193-2013-B
表2 热处理缺陷及其消除方法
缺陷类型 形成原因 消除方法
力学性能不合格：表现为；固溶处理状态бb和δ0.2不合格；时效后的硬度和δ5%不合格。 1.固溶处理时，温度过低或保温时间不够或淬火转移时间过长或淬火水温过高；
2.完全人工时效温度偏高或时间过长而造成硬度高而δ5%不合格，温度低而时间短使硬度低而δ5%偏高；
3.合金化学成分的偏差，如主要成分偏上限。 1.将固溶温度提高到上限范围，或延长保温时间，尽量缩短淬火转移时间，或在保证淬火不变形不开裂的情况下降低淬火水温，或更换淬火介质.
2.再次固溶处理后调整时效的温度和时间；
3.根据具体化学成分，重复热处理时调整热处理规范，并对下批铸件调整化分成分。
淬火不均匀：表现在铸件厚大部位拉伸性能低，硬度低，甚至不合格。 铸件局部加热和冷却不均，如厚大部位和薄小的部位加热和冷却不一，厚、大部位热透慢，冷却慢。 1.重新进行热处理，使厚大部位处于炉内的高温区，或延长保温时间；
2.使厚大部位先下水冷却；
3.更换淬火介质，改用有机淬火介质。
4.铸件上涂涂料，使得均匀加热和冷却。
变形：表现在热处理及随后的机械加工中铸件出现的形状和尺寸变化。 1.加热速度过快；
2.冷却太激烈；
3.壁厚差大；
4.装料方法不当，下水方式不对。 1.降低升温速度；
2.更换冷却介质，或提高介质温度或采用等温淬火；
3.壁厚或壁薄部位涂涂料；
4.采用适当夹具，选择正确的下水方向；
5.选择最合适的化学成分。
裂纹：表现在经热处理后的铸件上出现裂纹，或者肉眼可见，或者荧光检验发现。 1.加热速度过快；
2.淬火冷却太激烈；
3.壁厚差大；
4.装料方法不对；
5.化学成分不正确。 1.降低升温速度；
2.更换冷却介质，或提高介质温度或采用等温淬火；
3.壁厚或壁薄部位涂涂料；
4.采用适当夹具，选择正确的下水方向；
5.选择最合适的化学成分。
过烧：表现为铸件局部熔化产生表面结瘤；力学性能,特别是δ5%下降；金相组织中出现复熔物等。 1.低熔点杂质元素含量偏高.
2.不均匀地加热和加热过快，使工件局部加热温度超过过烧温度；
3.工件区的温度局部超过过烧温度；
4.测量和控温仪表失灵，使炉内温度过高。 1.选用合格炉料；
2.选用合理的升温速度；
3.分段加热；
4.定期校测炉内各加热区的温度，使之不大于±5℃，个别偏高的部位不予装料；
5.定期校正仪表，保证测温和控温准确无误。
6061铝材t6热处理硬度标准
6061铝材是一种常用的铝合金材料，常见于航空航天、汽车制造、船舶建造、建筑工程等领域。在实际应用中，对6061铝材的硬度要求非常严格，因此需要进行T6热处理来提高其硬度和强度。那么，6061铝材T6热处理后的硬度标准是多少呢？接下来我们将从以下几个方面进行介绍：
1. 6061铝材T6热处理的原理
我们需要了解6061铝材T6热处理的原理。T6热处理是指在固溶处理（T）后，通过人工时效（6）使合金获得最高的强度。具体来说，固溶处理是将合金加热到较高温度，使其内部的晶粒溶解，然后快速冷却，使晶粒重新结晶，从而提高材料的硬度。而人工时效则是通过将材料在较低温度下保持一定时间，使其内部的析出相达到最佳状态，进一步提高材料的硬度和强度。
2. 6061铝材T6热处理后的硬度标准
经过T6热处理后，6061铝材的硬度标准是非常严格的。根据国际标准，6061铝材T6热处理后的硬度应该在95-97 Rockwell硬度B级之间。这一硬度标准是经过大量实验和实践总结出来的，能够保证6061铝材在各种应力环境下都能够具备足够的硬度和强度，确保其在工程领域的可靠应用。
3. 6061铝材T6热处理后硬度标准的影响因素
6061铝材T6热处理后的硬度标准受到多种因素的影响。首先是固溶处理的温度和时间，温度过高或时间过长都会导致晶粒长大，从而影响硬度。其次是人工时效的温度和时间，温度过高会影响析出相的形成，时间过长则会导致析出相过度，都会影响硬度标准的达到。合金中其他元素的含量和合金化处理的工艺也会对硬度标准产生影响。
4. 如何保证6061铝材T6热处理的硬度标准
要保证6061铝材T6热处理后的硬度标准，首先需要严格控制热处理工艺中的各项参数，包括固溶处理和人工时效的温度、时间等。其次是要严格控制合金化处理中各种合金元素的含量和合金化工艺，确保合金组织的均匀性。还需要对热处理后的铝材进行严格的硬度测试和质量检验，确保其达到国际标准的硬度要求。
热处理规范

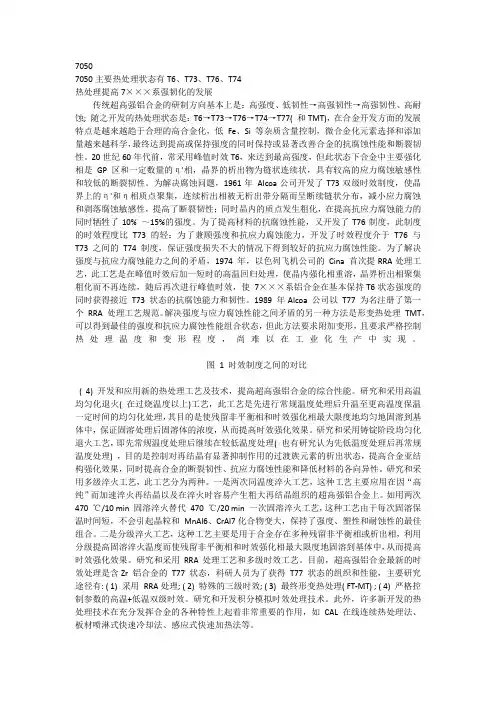

7050
7050主要热处理状态有T6、T73、T76、T74
热处理提高7×××系强韧化的发展
传统超高强铝合金的研制方向基本上是：高强度、低韧性→高强韧性→高强韧性、高耐蚀; 随之开发的热处理状态是：T6→T73→T76→T74→T77( 和TMT)，在合金开发方面的发展特点是越来越趋于合理的高合金化，低 Fe、Si 等杂质含量控制，微合金化元素选择和添加量越来越科学，最终达到提高或保持强度的同时保持或显著改善合金的抗腐蚀性能和断裂韧性。20世纪60年代前，常采用峰值时效T6，来达到最高强度，但此状态下合金中主要强化相是 GP 区和一定数量的η'相，晶界的析出物为链状连续状，具有较高的应力腐蚀敏感性和较低的断裂韧性。为解决腐蚀问题，1961年 Alcoa公司开发了T73双级时效制度，使晶界上的η'和η相质点聚集，连续析出相被无析出带分隔而呈断续链状分布，减小应力腐蚀和剥落腐蚀敏感性，提高了断裂韧性；同时晶内的质点发生粗化，在提高抗应力腐蚀能力的同时牺牲了10% ～15%的强度。为了提高材料的抗腐蚀性能，又开发了T76制度，此制度的时效程度比 T73 的轻；为了兼顾强度和抗应力腐蚀能力，开发了时效程度介于T76 与
T73 之间的 T74 制度，保证强度损失不大的情况下得到较好的抗应力腐蚀性能。为了解决强度与抗应力腐蚀能力之间的矛盾，1974 年，以色列飞机公司的 Cina 首次提RRA处理工艺，此工艺是在峰值时效后加一短时的高温回归处理，使晶内强化相重溶，晶界析出相聚集粗化而不再连续，随后再次进行峰值时效，使 7×××系铝合金在基本保持T6状态强度的同时获得接近 T73 状态的抗腐蚀能力和韧性。1989 年Alcoa 公司以 T77 为名注册了第一个 RRA 处理工艺规范。解决强度与应力腐蚀性能之间矛盾的另一种方法是形变热处理 TMT，可以得到最佳的强度和抗应力腐蚀性能组合状态，但此方法要求附加变形，且要求严格控制热处理温度和变形程度，尚难以在工业化生产中实现。
热处理代号--(名称)
.
精品 热处理代号--（名称）
T1--人工时效
T2--退火
T4--固溶处理加自然时效
T5--固溶处理加不完全人工时效
T6--固溶处理加完全人工时效
T7--固溶处理加稳定化处理
固溶处理：指将合金加热到高温单相区恒温保持，使过剩相充分溶解到固溶体中后快速冷却（水冷），以得到过饱和固溶体的热处理工艺。
不完全人工时效：采用比较低的时效温度或较短的保温时间 , 获得优良的综合力学性能 , 即获得比较高的强度 , 良好的塑性和韧性 , 但耐腐蚀性能可能比较低。
完全人工时效：采用较高的时效温度和较长的保温时间 , 获得最大的硬度和最高的抗拉强度 , 但伸长率较低。
稳定化处理：为使工件在长期服役的条件下形状和尺寸变化能够保持在规定范围内的热处理。
T0
固熔热处理后，经自然时效再通过冷加工的状态适用于经冷加工提高强度
的产品
T1 适用于由高温成型过程冷却后，不再进行冷加工(可进行矫直、矫平，但不
影响力学性能极限)的产品 .
精品 T2
由高温成型过程冷却，经冷加工后自然时效至基本稳定的状态
适用于由高温成型过程冷却后，进行冷加工、或矫直、矫平以提高强度的产
品
T3 固熔热处理后进行冷加工，再经自然时效至基本稳定的状态
适用于在固熔热处理后，进行冷加工、或矫直、矫平以提高强度的产品
T4
固熔热处理后自然时效至基本稳定的状态
适用于固熔热处理后，不再进行冷加工(可进行短直、矫平，但不影响力学
性能极限)的产品
T5
由高温成型过程冷却，然后进行人工时效的状态
适用于由高温成型过程冷却后，不经过冷加工(可进行矫直、矫平，但不影
响力学性能极限)，予以人工时效的产品
T6
固熔热处理后进行人工时效的状态
适用于固熔热处理后，不再进行冷加工(可进行矫直、矫平、但不影响力学
性能极限)的产品
T7
固熔热处理后进行过时效的状态 .
精品 适用于固熔热处理后，为获取某些重要特性，在人工时效时，强度在时效曲
铝合金t5和t6的标准

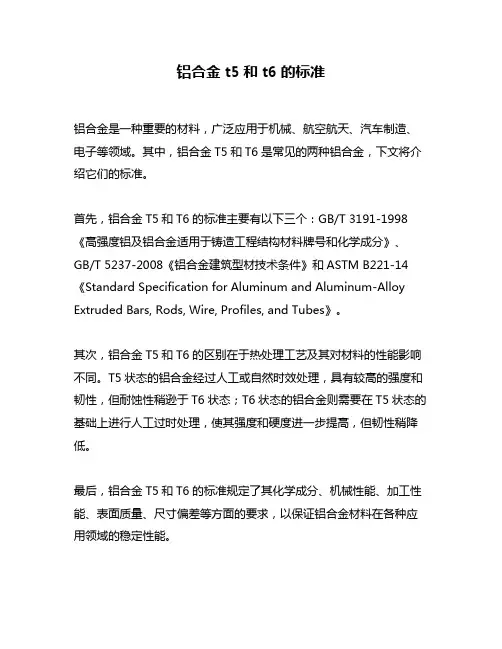

铝合金t5和t6的标准
铝合金是一种重要的材料，广泛应用于机械、航空航天、汽车制造、电子等领域。其中，铝合金T5和T6是常见的两种铝合金，下文将介绍它们的标准。
首先，铝合金T5和T6的标准主要有以下三个：GB/T 3191-1998《高强度铝及铝合金适用于铸造工程结构材料牌号和化学成分》、GB/T 5237-2008《铝合金建筑型材技术条件》和ASTM B221-14《Standard Specification for Aluminum and Aluminum-Alloy
Extruded Bars, Rods, Wire, Profiles, and Tubes》。
其次，铝合金T5和T6的区别在于热处理工艺及其对材料的性能影响不同。T5状态的铝合金经过人工或自然时效处理，具有较高的强度和韧性，但耐蚀性稍逊于T6状态；T6状态的铝合金则需要在T5状态的基础上进行人工过时处理，使其强度和硬度进一步提高，但韧性稍降低。
最后，铝合金T5和T6的标准规定了其化学成分、机械性能、加工性能、表面质量、尺寸偏差等方面的要求，以保证铝合金材料在各种应用领域的稳定性能。
总之，铝合金T5和T6是常见的两种铝合金，其标准主要有GB/T
3191-1998、GB/T 5237-2008和ASTM B221-14，每种状态经过不同的热处理工艺对材料的性能有不同影响。铝合金T5和T6的标准规定了其各种性能要求，确保了铝合金材料在各种应用领域的稳定性能。
金属热处理生产过程安全卫生要求安全生产
金属热处理生产过程安全卫生要求
1、T6热处理是什么意思
T6 是指变形铝合金（区别于铸造铝合金）的一种热处理工艺，即固溶热处理后进行人工时效的状态
T6 是 变形铝合金（区别于铸造铝合金）的一种热处理工艺，是 “ 固溶处理（对于钢铁此过程称作“淬火”，这个大家应该很熟悉）+ 人工时效 ”
的过程，其中主要因素是 固溶温度、淬火速率（由淬火介质决定）、时效温度，保温时间，时效级数（一级时效或多级时效）。
(1)金属热处理生产过程安全卫生要求扩展资料：
热处理是指材料在固态下，通过加热、保温和冷却的手段，以获得预期组织和性能的一种金属热加工工艺。在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。
早在公元前770至前222年，中国人在生产实践中就已发现，钢铁的性能会因温度和加压变形的影响而变化。白口铸铁的柔化处理就是制造农具的重要工艺。
热处理方面的现行国家标准：
1，1 GB/T7232-2012金属热处理工艺术语 2013-03-01实施,代替GB/T 7232-1999
2，2 GB/T8121-2002热处理工艺材料术语 2002-12-01实施,代替GB/T 8121-1987
3，3 GB/T9452-2003热处理炉有效加热区测定方法 2004-06-01实施,代替GB/T 9452-1988
4，4 GB/T17031.1-1997纺织品织物在低压下的干热效应第1部分:织物的干热处理程序
1998-05-01实施
5，5 GB/T7631.14-1998润滑剂和有关产品(L类)的分类第14部分:U组(热处理) 1999-02-01实施
6，6 GB/Z18718-2002热处理节能技术导则 2002-12-01实施
7，7 GB15735-2004金属热处理生产过程安全卫生要求2004-11-01实施,代替GB 15735-1995
8，8 GB/T12603-2005金属热处理工艺分类及代号 2006-01-01实施,代替GB/T 12603-1990
C5M4铸铝合金T6热处理工艺
Ｃ５Ｍ４铸铝合金Ｔ６热处理工艺
株洲九方热表技术有限公司 （４１ ２００１） 易忠宏 王铁锋郑业方姜影张旭东
Ｃ５Ｍ４是从日本引进的一种铝镁系铸造铝合
金，主要化学成分如表１所示，Ｔ６热处理后力学性
能指标如表２所示。
表１ Ｃ５Ｍ４化学成分（质量分数） （％）
Ｍｇ Ｃｕ Ｓｉ Ｆｅ Ｚｎ Ｍｎ Ｎｉ Ｔｉ Ｐｂ Ｓｎ ３．５～ Ｏ．２２～ ≤ ≤０．１ ≤０．４ ≤０．６ ≤０．２ ≤Ｏ．２ ≤０．２ ≤０．１ ４．５ Ｏ．４ ０．３
表２ Ｃ５Ｍ４铸铝合金Ｔ６处理后力学性能指标 抗拉强度 屈服强度 性能指标 伸长率（％） ／ＭＰａ ／ＭＰａ 要求 ≥２００ ≥１００ １０
由于目前国内对于Ｃ５Ｍ４ Ｔ６处理的相关研究报
道极少，故通过试验对其工艺参数进行探究，为今
后Ｃ５Ｍ４性能研究和工艺改进提供依据。
１．试验方法
以相同冶炼炉号的标准铸造铝合金砂铸试棒作
为试验对象。通过选择不同的Ｔ６处理工艺参数，
检测试棒的力学性能，选择试验数据的平均值作为
该次试验的数据结果。固溶处理在ＳＸ－５—１２型小箱
式电阻炉进行，时效处理在ＳＸ２－４—１０型小箱式炉进
行，试样拉伸在ＣＭＴ５ １０５微机控制电子万能试验
机上进行。
对固溶处理加热温度和保温时间、时效处理加
热温度和保温时间４个工艺参数进行了试验研究。
２．固溶处理加热温度的研究
试验选取了从４００～５９０￣Ｃ区间１０个不同温度进
行固溶处理，采用相同固溶保温时间及相同人工时
效工艺，试验结果如图１所示。
由图ｌ可以看出，在５２０￣Ｃ以下，强度和伸长率
总体均随温度升高而提高。分析认为铸态组织中含
有 相，在温度低于５２０￣Ｃ下固溶处理，不能将 相
４４ 雠参磊 工 充分溶解到基体中，部分残留 相沿着晶界分布，
导致在时效过程中新析出的 相也沿着晶界分布，
而 相硬而脆，割离基体，宏观材料性能表现出抗
拉强度和伸长率均较低。由金相图２可看出，此时
T6热处理炉的特点
苏州云龙精密成形有限公司
苏州云龙精密成形有限公司 T6热处理炉的特点
对于铝合金T6热处理相信大家也都有所了解，然而看似简单的处理技术却隐藏着极为细致的工作，那么就由铝合金T6热处理厂家（苏州云龙精密）讲一讲这技术的制作。
对于轻的车架，其t处理技术必须越过关，否则稍微的应力产生，都可能在那个部位发生断裂，这也就是为什么有的工厂能有能力做出超轻车架，而另外一些工厂却做不出来的原因，并不是抽制过的db管购买不到，而是t处理的技术不过关会导致成批的次品。
T6热处理炉特点： 1． 采用单导环滚底式运送方式，简单可靠,
便于维修, 并彻底解除了热膨胀带来的影响。工件从溶体化炉处理完了到完全浸入水中时间 少于15秒，确保产品质量； 2．采用热风循环方式，提高了传热效率及炉气温度的均匀性，炉内工件实体温差精度可控制在±5℃以内； 3．采用PID-OFF控制方式，升温均匀，节能效果好； 4． 炉体采用夹层结构，中间衬入绝热纤维，并在纤维层间夹入铝箔。从而大大提高了炉体气密性，并减少了散热损失；
5．充分利用排烟余热，将溶体化炉排烟导入时效炉内，从而可使时效炉大幅节能； 6． 可处理轮毂、活塞、气缸盖、进气歧管、泵体等铝合金部件，并可具有除砂功能； 7． 在世界范围内有超过100座炉以上的实绩。 T5：人工时效(无溶体化处理) T6：溶体化处理后人工时效 T7：溶体化处理后稳定化处理 T8：溶体化、硬化加工、人工时效。
最后苏州云龙精密提醒您，选用好的产品，请直接选则值得信赖苏州云龙精密成形有限公司
苏州云龙精密成形有限公司 的大品牌。
7075一t6热处理后硬度标准
7075一t6热处理后硬度标准
一、7075一t6合金铝板的热处理工艺概述
7075一t6合金是一种铝锌镁合金，常用于航空航天、机械制造等领域。7075一t6合金的热处理工艺是其生产过程中至关重要的一环，热处理后的硬度标准直接影响其使用性能和品质。
二、7075一t6合金的热处理工艺步骤
在进行7075一t6合金的热处理过程中，通常包括以下几个步骤：
1. 固溶处理：将7075一t6合金加热至固溶温度，保温一定时间，使其内部的合金元素充分溶解均匀。
2. 急冷淬火：迅速将固溶处理后的合金冷却至室温，以固定其内部的组织结构。
3. 人工时效：对已经固溶处理和淬火的合金进行加热处理，使其内部的合金元素沉淀成一定尺寸和形状的固溶体。
4. 自然时效：将经过人工时效处理后的合金在室温下自然陈化一段时间，使其硬度逐渐稳定。
三、7075一t6合金热处理后的硬度标准
经过上述热处理工艺后的7075一t6合金，其硬度标准通常应符合以下要求：
1. 硬度测试：用洛氏硬度计或布氏硬度计对7075一t6合金进行硬度测试，得到的硬度值应在120-130HBW之间。
2. 抗拉强度：经过热处理后的7075一t6合金的抗拉强度应在540MPa以上。
3. 屈服强度：热处理后的7075一t6合金的屈服强度应在480MPa以上。
四、7075一t6合金热处理后硬度标准的影响因素
7075一t6合金热处理后的硬度标准受到多种因素的影响，包括：
1. 热处理工艺参数：固溶温度、保温时间、淬火速度、时效温度等热处理参数的选择和控制对硬度标准有重要影响。
2. 合金元素成分：7075一t6合金中不同元素的含量和比例也会影响其热处理后的硬度标准。
3. 板材厚度和形状：7075一t6合金的板材厚度和形状也会对热处理后的硬度标准产生一定影响。
五、7075一t6合金热处理硬度不合格的原因及对策
若7075一t6合金经热处理后的硬度标准不符合要求，可能的原因包括：
7075 -t6 铝合金的热处理工艺卡片
7075 -t6 铝合金是一种常用的高强度铝合金，常用于航空航天、汽车制造和机械设备等领域。热处理是提高其性能的关键步骤之一。下面是关于7075 -t6 铝合金热处理工艺的详细卡片。
一、7075 -t6 铝合金的特点
1. 高强度：室温下抗拉强度为540MPa以上，热处理后可达到570-610MPa。
2. 耐腐蚀性好：具有良好的耐蚀性，适用于各种恶劣环境。
3. 难加工：7075 -t6 铝合金硬度较大，加工性较差，需要选用合适的工艺来进行加工。
二、热处理工艺
1. 固溶处理（Solution Treatment）：将7075 -t6 铝合金加热至485-490℃保温2-3小时，然后采用快速冷却方式（通常是水淬）。
2. 人工时效（Artificial Aging）：将经过固溶处理的7075 -t6 铝合金放入烤箱，温度设定为120-125℃，时效24小时。
三、热处理效果
1. 提高抗拉强度：经过热处理后，7075 -t6 铝合金的抗拉强度可提高10-15。
2. 提高硬度：经过热处理后，合金硬度提高，提高了其耐磨性和抗冲击性。
3. 改善加工性能：热处理后的铝合金具有更好的加工性能，适用于各种复杂加工。
四、使用注意事项
1. 控制加热温度：严格控制固溶处理的加热温度和保温时间，避免过高或过低影响合金性能。
2. 快速冷却：固溶处理后应采用快速冷却方式，以保证合金组织的均匀性。
3. 时效时间控制：时效时间过长或过短都会影响合金性能，需要根据具体情况精确控制。
五、应用领域
1. 航空航天：7075 -t6 铝合金的高强度和优良的耐蚀性使其成为航空航天领域中的重要结构材料。
2. 汽车制造：7075 -t6 铝合金在汽车制造领域广泛应用于车身结构、悬挂系统等部件。
3. 机械设备：由于其高强度和耐磨性，7075 -t6 铝合金在机械设备中也有着广泛的应用。
铝合金热处理t4,t6工艺
- 1 - 铝合金热处理t4,t6工艺
铝合金是一种常用的轻质材料，广泛应用于航空、汽车、电子、建筑等领域。为了提高其强度和硬度，常常需要进行热处理。在铝合金热处理中，最常用的工艺是T4和T6工艺。
T4工艺是在铝合金经过固溶处理后，进行自然冷却。这种工艺能够提高铝合金的强度和硬度，同时保持其良好的可加工性和可塑性。此外，T4工艺还能够提高铝合金在高温下的稳定性，从而提高其耐腐蚀性和耐热性。
T6工艺是在T4工艺的基础上进行人工时效处理。该工艺能够进一步提高铝合金的强度和硬度，同时降低其可塑性和可加工性。T6工艺还能够提高铝合金的耐热性和耐磨性，使其更适用于高强度、高温和高磨损环境下的应用。
总体而言，T4工艺适用于要求铝合金同时具有高强度和可加工性的情况，而T6工艺则适用于要求铝合金具有更高强度和耐热性的情况。铝合金热处理的选取应根据具体使用环境和要求进行合理选择。
